数字图像的傅里叶变换(经典)

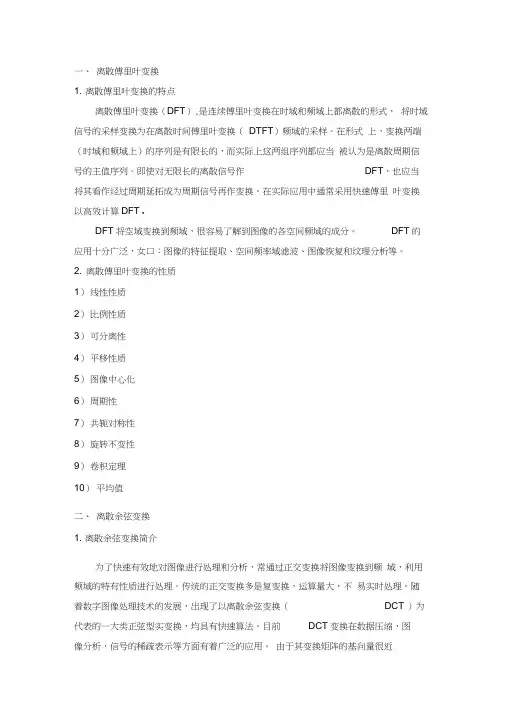

一、离散傅里叶变换1. 离散傅里叶变换的特点离散傅里叶变换（DFT）,是连续傅里叶变换在时域和频域上都离散的形式，将时域信号的采样变换为在离散时间傅里叶变换（DTFT）频域的采样。

在形式上，变换两端（时域和频域上）的序列是有限长的，而实际上这两组序列都应当被认为是离散周期信号的主值序列。

即使对无限长的离散信号作DFT，也应当将其看作经过周期延拓成为周期信号再作变换。

在实际应用中通常采用快速傅里叶变换以高效计算DFT 0DFT将空域变换到频域，很容易了解到图像的各空间频域的成分。

DFT的应用十分广泛，女口：图像的特征提取、空间频率域滤波、图像恢复和纹理分析等。

2. 离散傅里叶变换的性质1）线性性质2）比例性质3）可分离性4）平移性质5）图像中心化6）周期性7）共轭对称性8）旋转不变性9）卷积定理10）平均值二、离散余弦变换1. 离散余弦变换简介为了快速有效地对图像进行处理和分析，常通过正交变换将图像变换到频域，利用频域的特有性质进行处理。

传统的正交变换多是复变换，运算量大，不易实时处理。

随着数字图像处理技术的发展，出现了以离散余弦变换（DCT ）为代表的一大类正弦型实变换，均具有快速算法。

目前DCT变换在数据压缩，图像分析，信号的稀疏表示等方面有着广泛的应用。

由于其变换矩阵的基向量很近似于托普利兹(Toeplitz )矩阵的特征向量，而托普利兹矩阵又体现了人类语言 及图像信号的相关特性，因此常被认为是对语音和图像信号的最佳变换。

对给定长度为N 的输入序列f(x)，它的DCT 变换定义为：IT r-(2x+i )阳、F (u)C (u ) i .二“ f (x) cos V N "2N )式中：u =0,1, ............... ,N _1，式中的C(u)的满足：C (u)=其它其逆变换IDCT 为:由于DCT 的变换核是可分离的，为此，二维DCT 变换可通过两次一维变换由图知，该方法是先沿行(列)进行一维 DCT 变换计算，再沿列(行)进 行一次一维DCT 变换，共需做 M 次N 点的和N 次M 点的一维DCT 变换。

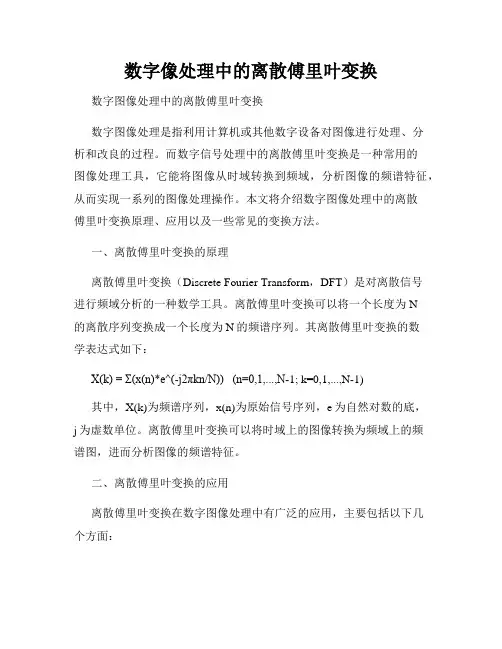

数字像处理中的离散傅里叶变换数字图像处理中的离散傅里叶变换数字图像处理是指利用计算机或其他数字设备对图像进行处理、分析和改良的过程。

而数字信号处理中的离散傅里叶变换是一种常用的图像处理工具，它能将图像从时域转换到频域，分析图像的频谱特征，从而实现一系列的图像处理操作。

本文将介绍数字图像处理中的离散傅里叶变换原理、应用以及一些常见的变换方法。

一、离散傅里叶变换的原理离散傅里叶变换（Discrete Fourier Transform，DFT）是对离散信号进行频域分析的一种数学工具。

离散傅里叶变换可以将一个长度为N的离散序列变换成一个长度为N的频谱序列。

其离散傅里叶变换的数学表达式如下：X(k) = Σ(x(n)*e^(-j2πkn/N)) (n=0,1,...,N-1; k=0,1,...,N-1)其中，X(k)为频谱序列，x(n)为原始信号序列，e为自然对数的底，j为虚数单位。

离散傅里叶变换可以将时域上的图像转换为频域上的频谱图，进而分析图像的频谱特征。

二、离散傅里叶变换的应用离散傅里叶变换在数字图像处理中有广泛的应用，主要包括以下几个方面：1. 图像滤波：通过离散傅里叶变换可以实现图像频域上的滤波操作，对图像进行降噪、增强边缘等处理。

例如，可以利用傅里叶变换将图像转换到频谱域，通过频谱的阈值处理去除高频噪声，然后再将图像转换回时域。

2. 图像压缩：离散傅里叶变换常被用于图像数据的压缩。

通过将图像转换到频域，可以利用频域的统计特性进行数据的压缩。

例如，可以通过选择合适的频率分量进行舍弃或者量化，以减少图像数据的存储空间。

3. 图像识别：离散傅里叶变换可以提取图像的频谱特征，用于图像识别和模式匹配。

例如，可以通过傅里叶变换得到图像的频谱图，并提取频谱的主要特征进行分类和识别。

4. 彩色图像处理：离散傅里叶变换可用于彩色图像处理。

可以将彩色图像的每个通道分别进行离散傅里叶变换，然后进行频域上的处理操作，最后再将变换后的通道合成为最终的彩色图像。

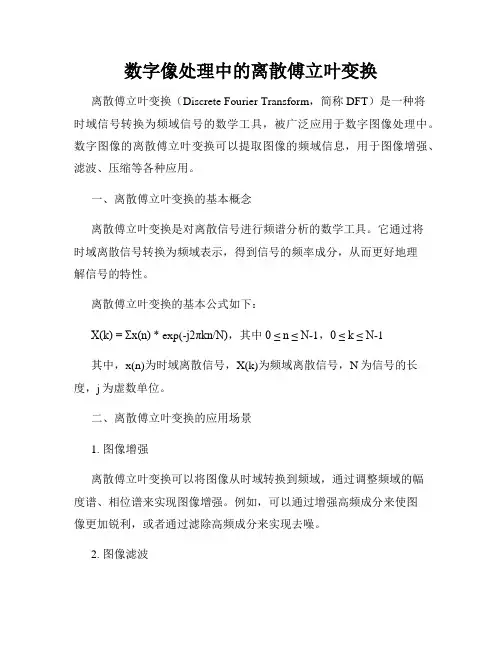

数字像处理中的离散傅立叶变换离散傅立叶变换（Discrete Fourier Transform，简称DFT）是一种将时域信号转换为频域信号的数学工具，被广泛应用于数字图像处理中。

数字图像的离散傅立叶变换可以提取图像的频域信息，用于图像增强、滤波、压缩等各种应用。

一、离散傅立叶变换的基本概念离散傅立叶变换是对离散信号进行频谱分析的数学工具。

它通过将时域离散信号转换为频域表示，得到信号的频率成分，从而更好地理解信号的特性。

离散傅立叶变换的基本公式如下：X(k) = Σx(n) * exp(-j2πkn/N)，其中0 ≤ n ≤ N-1，0 ≤ k ≤ N-1其中，x(n)为时域离散信号，X(k)为频域离散信号，N为信号的长度，j为虚数单位。

二、离散傅立叶变换的应用场景1. 图像增强离散傅立叶变换可以将图像从时域转换到频域，通过调整频域的幅度谱、相位谱来实现图像增强。

例如，可以通过增强高频成分来使图像更加锐利，或者通过滤除高频成分来实现去噪。

2. 图像滤波离散傅立叶变换可以在频域对图像进行滤波操作。

通过将频率域的幅度谱或相位谱进行滤波，可以实现图像模糊、锐化、边缘检测等处理操作。

3. 图像压缩离散傅立叶变换常被用于图像压缩。

通过对图像进行频域分解，将频率较低的成分保留，而舍弃高频成分，可以有效地减小图像的数据量，实现图像的压缩。

4. 图像重建离散傅立叶变换在图像重建中有着重要的应用。

通过将图像进行离散傅立叶变换，并去除部分频率成分，然后再进行逆变换，可以实现图像的重建。

三、离散傅立叶变换的算法优化离散傅立叶变换算法的计算复杂度较高，需要进行大量的复数运算。

为了提高计算效率，人们提出了一系列离散傅立叶变换的算法优化方法。

1. 快速傅立叶变换（Fast Fourier Transform，FFT）快速傅立叶变换是一种高效计算离散傅立叶变换的算法。

它利用了离散傅立叶变换的对称性和周期性，将计算复杂度从O(N^2)降低到O(NlogN)，大大提高了计算效率。

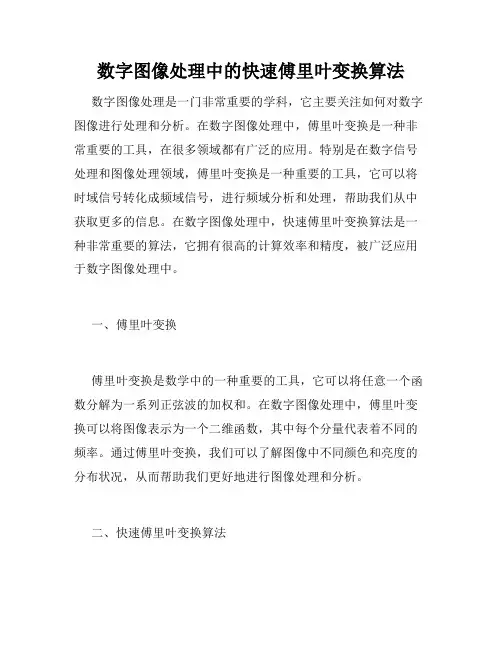

数字图像处理中的快速傅里叶变换算法数字图像处理是一门非常重要的学科，它主要关注如何对数字图像进行处理和分析。

在数字图像处理中，傅里叶变换是一种非常重要的工具，在很多领域都有广泛的应用。

特别是在数字信号处理和图像处理领域，傅里叶变换是一种重要的工具，它可以将时域信号转化成频域信号，进行频域分析和处理，帮助我们从中获取更多的信息。

在数字图像处理中，快速傅里叶变换算法是一种非常重要的算法，它拥有很高的计算效率和精度，被广泛应用于数字图像处理中。

一、傅里叶变换傅里叶变换是数学中的一种重要的工具，它可以将任意一个函数分解为一系列正弦波的加权和。

在数字图像处理中，傅里叶变换可以将图像表示为一个二维函数，其中每个分量代表着不同的频率。

通过傅里叶变换，我们可以了解图像中不同颜色和亮度的分布状况，从而帮助我们更好地进行图像处理和分析。

二、快速傅里叶变换算法快速傅里叶变换算法是对传统傅里叶变换进行优化得到的一种算法。

传统的傅里叶变换算法计算复杂度很高，需要进行许多乘法和加法运算，运算时间很长，难以满足实时处理的要求。

为了解决这个问题，人们开发出了快速傅里叶变换算法，它可以有效地缩短傅里叶变换的运算时间，提高计算效率。

快速傅里叶变换算法的基本思想是将傅里叶变换的计算分解为多个较小的傅里叶变换，从而实现快速计算。

这样就可以通过迭代的方式，逐步将傅里叶变换的计算分解为多个较小的傅里叶变换，从而获得更高的计算效率。

快速傅里叶变换算法一般采用分治的思想，将二维傅里叶变换分解为两个一维傅里叶变换，从而实现二维傅里叶变换的计算。

三、应用领域快速傅里叶变换算法被广泛应用于数字图像处理领域。

在图像去噪、图像压缩、图像增强、图像分割等领域，傅里叶变换都有着很广泛的应用。

特别是在数字信号处理和通信领域，傅里叶变换被广泛应用于信号的频域分析和处理，帮助我们了解信号的频域特性和频谱分布状况，从而更好地进行信号处理和分析。

四、总结快速傅里叶变换算法是数字图像处理中非常重要的一种算法，它可以快速、高效地实现傅里叶变换的计算，提升计算效率，满足实时处理的要求。

傅里叶变换及其在数字图像处理中的应用王家硕 学号：1252015一、 Fourier 变换1. 一维连续傅里叶变换设 f (x)为x 的实变函数，如果f (x)满足下面的狄里赫莱条件： （1）具有有限个间隔点。

（2）具有有限个极点。

（3）绝对可积。

则 f (x )的傅里叶变换（Fourier Transformation ，FT ）定义为: Fourier 正变换：dt e t f t f f F t j ⎰+∞∞--==ωω)()]([)(；Fourier 逆变换：ωωπωd e f t F f t f t j ⎰∞+∞---==)(21)]([)(1，式中：1-=j ，ω 为频域变量。

f (x )与F (w )构成傅里叶变换对，可以证明傅里叶变换对总是存在的。

由于f (x )为实函数，则它的傅里叶变换F (w )通常是复函数，于是F (w )可写成F (w ) = R (w ) + j I (w ) (1)式中：R (w )和I (w )分别是F (w )的实部和虚部。

公式1可表示为指数形式：式中：F (w ) 为f (x )的傅里叶幅度谱，f (w )为f (x )的相位谱。

2. 二维连续傅里叶变换如果二维函数f (x , y )是连续可积的，即∞<⎰⎰+∞∞-dxdy y x f |),(，且F (u , v )是可积的，则二维连续傅里叶变换对可表示为：dt e y x f v u F t j ⎰⎰+∞∞--+∞∞-=ω),(),(dt e v u F y x F t j ⎰⎰∞+∞-∞+∞-=ω),(),(对于图像 f (x, y)，F(u, v)是它的频谱。

变量u 是对应于x 轴的空间频率，变量v 是对应于y 轴的空间频率，与在一维的情况类似，可定义二维傅里叶变换的幅度谱和相位谱为：3.一维离散傅里叶变换对一个连续函数f (x)等间隔采样可得到一个离散序列。

设共采样N个，则这个离散序列可表示为{ f (0), f (1), f (2), , f (N -1)}。

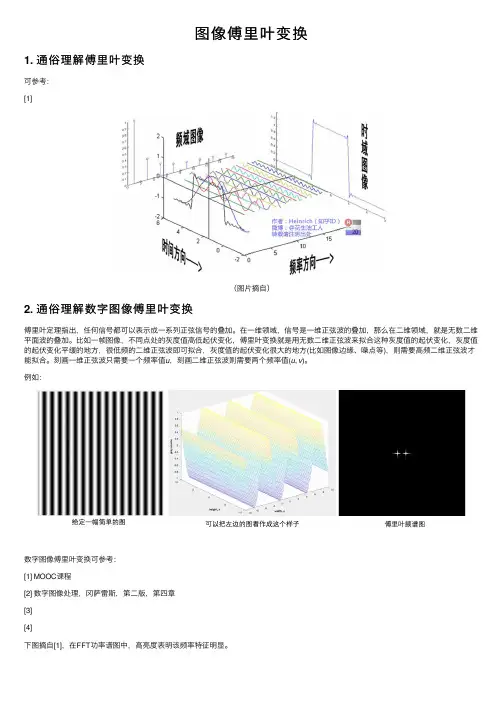

图像傅⾥叶变换1. 通俗理解傅⾥叶变换可参考：[1]（图⽚摘⾃）2. 通俗理解数字图像傅⾥叶变换傅⾥叶定理指出，任何信号都可以表⽰成⼀系列正弦信号的叠加。

在⼀维领域，信号是⼀维正弦波的叠加，那么在⼆维领域，就是⽆数⼆维平⾯波的叠加。

⽐如⼀帧图像，不同点处的灰度值⾼低起伏变化，傅⾥叶变换就是⽤⽆数⼆维正弦波来拟合这种灰度值的起伏变化，灰度值的起伏变化平缓的地⽅，很低频的⼆维正弦波即可拟合，灰度值的起伏变化很⼤的地⽅(⽐如图像边缘、噪点等)，则需要⾼频⼆维正弦波才能拟合。

刻画⼀维正弦波只需要⼀个频率值u，刻画⼆维正弦波则需要两个频率值(u,v)。

例如：数字图像傅⾥叶变换可参考：[1] MOOC课程[2] 数字图像处理，冈萨雷斯，第⼆版，第四章[3][4]下图摘⾃[1]，在FFT功率谱图中，⾼亮度表明该频率特征明显。

3. 从数学公式的⾓度理解傅⾥叶变换本节的公式摘⾃冈萨雷斯的《数字图像处理》第四章3.1 1-Dimensional Fourier transform1-D Fourier transform and inverse Fourier transfrom:Using Euler's formula, Fourier transform can be expressed as所以，当我们看到傅⾥叶变换公式中的e−j2πµt时，我们应该想到的是⼀系列不同频率的正弦波。

傅⾥叶变换公式可这样理解：所谓傅⾥叶变换在其数学本质上⽆⾮是信号与正弦函数在时间轴上的卷积操作。

根据⼀般的惯例，我们将信号与之作卷积操作的部分称之为卷积核或核函数，因此我们可以从频率分解以外的视⾓来审视傅⾥叶变换，可以将其认为是信号与⼀个参数可变的核函数的卷积操作，其可变的核函数的参数就是频率。

（这段话摘⾃）1-D discrete Fourier transform:x is integers, M is the number of samples of µ.1-D inverse discrete Fourier transform:3.2 2-Dimensional Fourier transform2-D Fourier transform and inverse Fourier transfrom:2-D discrete Fourier transform:4. ⽤matlab实现傅⾥叶变换傅⾥叶变换函数：function F = FT_peng(I)[m,n] = size(I);F = zeros(m,n);for u = 1:mfor v = 1:nfor x = 1:mfor y = 1:nF(u,v) = F(u,v) + double(I(x,y)) * exp(-2*pi*1i*(u*x/m+v*y/n)); endendendendend傅⾥叶逆变换函数：function f = IFT_peng(I)[m,n] = size(I);f = zeros(m,n);for x = 1:mfor y = 1:nfor u = 1:mfor v = 1:nf(x,y) = f(x,y) + double(I(u,v)) * exp(2*pi*1i*(u*x/m+v*y/n)); endendendendf = f/(m*n);end主程序代码：clear;I = imread('test_img.png');I = imresize(I, [100,100]);I = rgb2gray(I);% using fft2 directlyI_fft2 = fft2(I);I_fft2 = abs(I_fft2); % abs将负实数和虚数部分调整为正实数I_fft2shift = fftshift(I_fft2); % 把四个⾓的⾼频信息移动到最中间I_fft2shift = uint8(I_fft2shift/256); % 除以256是为了缩⼩数值，能更好的显⽰% using function defined by usI_FT = FT_peng(I);I_FT2 = abs(I_FT);I_FTshift = fftshift(I_FT2);I_FTshift = uint8(I_FTshift/256);% recover the image by inverse Fourier function defined by usI_inv = IFT_peng(I_FT);I_inv = uint8(I_inv);% plotsubplot(221);imshow(I); title('Original image');subplot(222);imshow(I_fft2shift); title('fft2 frequency image');subplot(223);imshow(I_FTshift); title('FT frequency image');subplot(224);imshow(I_inv); title('Recovered image');运⾏结果：注：程序参考了博客Processing math: 100%。

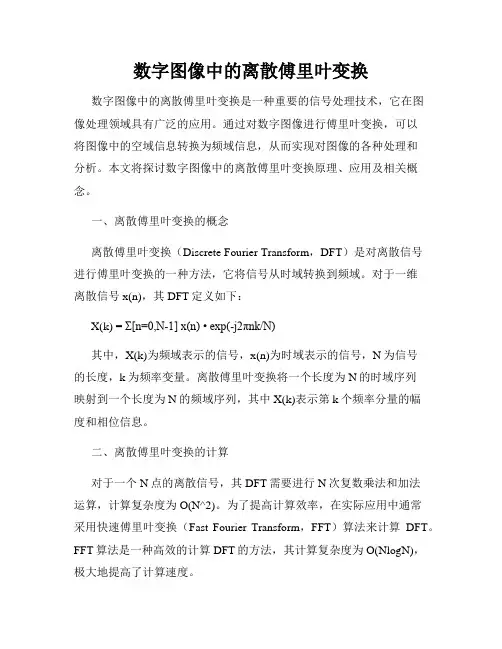

数字图像中的离散傅里叶变换数字图像中的离散傅里叶变换是一种重要的信号处理技术，它在图像处理领域具有广泛的应用。

通过对数字图像进行傅里叶变换，可以将图像中的空域信息转换为频域信息，从而实现对图像的各种处理和分析。

本文将探讨数字图像中的离散傅里叶变换原理、应用及相关概念。

一、离散傅里叶变换的概念离散傅里叶变换（Discrete Fourier Transform，DFT）是对离散信号进行傅里叶变换的一种方法，它将信号从时域转换到频域。

对于一维离散信号x(n)，其DFT定义如下：X(k) = Σ[n=0,N-1] x(n) • exp(-j2πnk/N)其中，X(k)为频域表示的信号，x(n)为时域表示的信号，N为信号的长度，k为频率变量。

离散傅里叶变换将一个长度为N的时域序列映射到一个长度为N的频域序列，其中X(k)表示第k个频率分量的幅度和相位信息。

二、离散傅里叶变换的计算对于一个N点的离散信号，其DFT需要进行N次复数乘法和加法运算，计算复杂度为O(N^2)。

为了提高计算效率，在实际应用中通常采用快速傅里叶变换（Fast Fourier Transform，FFT）算法来计算DFT。

FFT算法是一种高效的计算DFT的方法，其计算复杂度为O(NlogN)，极大地提高了计算速度。

三、离散傅里叶变换的应用1. 图像压缩离散傅里叶变换可以将图像从空间域转换到频域，通过保留主要频域信息，可以实现对图像的有损和无损压缩。

JPEG图像压缩算法就是基于DFT的频域压缩方法。

2. 图像滤波在频域中，可以通过滤波器对图像进行频率域滤波。

常见的频域滤波器包括低通滤波器、高通滤波器和带阻滤波器，可以实现图像的模糊、锐化和去噪处理。

3. 图像增强通过频域操作，可以对图像进行增强处理，如对比度增强、边缘增强等。

离散傅里叶变换可以将图像的频域信息与人眼感知的视觉特性相结合，实现对图像质量的提升。

四、离散傅里叶变换的实现在实际应用中，可以借助现有的图像处理库如OpenCV、MATLAB 等实现离散傅里叶变换。

数字图像的傅里叶变换一. 课程设计目的（1）了解图像变换的意义和手段（2）熟悉傅里叶变换的基本性质（3）热练掌握FFT的方法反应用（4）通过本实验掌握利用MATLAB编程实现数字图像的傅里叶变换二.课程设计要求（1）熟悉并掌握傅立叶变换（2）了解傅立叶变换在图像处理中的应用（3）通过实验了解二维频谱的分布特点（4）用MATLAB实现傅立叶变换仿真三.设计思路1.相关知识原理（1）应用傅里叶变换进行数字图像处理数字图像处理（digital image processing）是用计算机对图像信息进行处理的一门技术，使利用计算机对图像进行各种处理的技术和方法。

20世纪20年代，图像处理首次得到应用。

20世纪60年代中期，随电子计算机的发展得到普遍应用。

60年代末，图像处理技术不断完善，逐渐成为一个新兴的学科。

利用数字图像处理主要是为了修改图形，改善图像质量，或是从图像中提起有效信息，还有利用数字图像处理可以对图像进行体积压缩，便于传输和保存。

数字图像处理主要研究以下内容：傅立叶变换、小波变换等各种图像变换；对图像进行编码和压缩；采用各种方法对图像进行复原和增强；对图像进行分割、描述和识别等。

随着技术的发展，数字图像处理主要应用于通讯技术、宇宙探索遥感技术和生物工程等领域。

傅里叶变换在数字图像处理中广泛用于频谱分析，傅里叶变换是线性系统分析的一个有力工具，它使我们能够定量地分析诸如数字化系统，采样点，电子放大器，卷积滤波器，噪声，显示点等地作用（效应）。

傅里叶变换（FT）是数字图像处理技术的基础，其通过在时空域和频率域来回切换图像，对图像的信息特征进行提取和分析，简化了计算工作量，被喻为描述图像信息的第二种语言，广泛应用于图像变换，图像编码与压缩，图像分割，图像重建等。

因此，对涉及数字图像处理的工作者，深入研究和掌握傅里叶变换及其扩展形式的特性，是很有价值得。

（2）关于傅里叶（Fourier）变换在信号处理中，傅里叶变换可以将时域信号变到频域中进行处理，因此傅里叶变换在信号处理中有着特殊重要的地位。
