单片机最小系统,或者称为最小应用系统,是指用最少的元件组成的单片机可以工作的系统.对51系列单片机来说,最小系统一般应该包括:单片机、晶振电路、复位电路.下面给出一个51单片机的最小系统电路图.说明复位电路:由电容串联电阻构成,由图并结合"电容电压不能突变"的性质,可以知道,当系统一上电,RST脚将会出现高电平,并且,这个高电平持续的时间由电路的RC值来决定.典型的5 1单片机当RST脚的高电平持续两个机器周期以上就将复位,所以,适当组合RC的取值就可以保证可靠的复位.一般教科书推荐 C 取10u,R取.当然也有其他取法的,原则就是要让RC组合可以在RST脚上产生不少于2个机周期的高电平.至于如何具体定量计算,可以参考电路分析相关书籍.晶振电路:典型的晶振取(因为可以准确地得到9600波特率和19200波特率,用于有串口通讯的场合)/12MHz(产生精确的uS级时歇,方便定时操作)单片机:一片AT89S51/52或其他51系列兼容单片机特别注意:对于31脚(EA/Vpp),当接高电平时,单片机在复位后从内部ROM的0000H开始执行;当接低电平时,复位后直接从外部ROM的0000H开始执行.这一点是初学者容易忽略的.复位电路：一、复位电路的用途单片机复位电路就好比电脑的重启部分，当电脑在使用中出现死机，按下重启按钮电脑内部的程序从头开始执行。
单片机也一样，当单片机系统在运行中，受到环境干扰出现程序跑飞的时候，按下复位按钮内部的程序自动从头开始执行。
单片机复位电路如下图：二、复位电路的工作原理在书本上有介绍，51单片机要复位只需要在第9引脚接个高电平持续2US就可以实现，那这个过程是如何实现的呢？在单片机系统中，系统上电启动的时候复位一次，当按键按下的时候系统再次复位，如果释放后再按下，系统还会复位。
所以可以通过按键的断开和闭合在运行的系统中控制其复位。
开机的时候为什么为复位在电路图中，电容的的大小是10uF，电阻的大小是10k。
C51单片机最小系统的电路原理与制作——吴越1 C51单片机最小系统电路图及电路原理单片机最小系统，是指用最少的元件组成并可工作的单片机系统，相关的资料网上或书店都很多。
图1为一个常见的单片机最小系统电路图。
C51最小系统电路由复位电路、时钟电路组成。
另外还需要DC+5V的电源最小系统才能工作。
（1）复位电路：复位电路在单片机系统中很关键，当程序运行不正常或死机时，就需要进行复位，一般有两种复位方式。
①上电复位：由电容C3和电阻R1串联组成，系统一通电，RST脚（9脚）为高电平,这个高电平持续的时间由电路的RC值来决定。
典型的C51单片机当RST脚的高电平持续两个机器周期以上就将复位，适当组合RC的取值就可以保证可靠的复位。
一般C3取10μF、R1取10K。
也有不同取值的，原则是RC组合要在RST脚上产生2个机器周期以上的高电平。
②手动复位：由电阻R2和开关S组成，R2取值没有严格的要求，一般能把复位脚的电压下拉至0.5V以下即可，可以把R2理解为缓冲电阻或与C3、R1组成防抖动电路，也有不用R2的。
单片机通电启动后，电容C3两端的电压持续充电约为5V，此时电阻R1两端的电压接近于0V，RST脚为低电平，系统进入正常工作状态。
当按下开关S时，开关导通，电容被短路，电容释放之存储的电量。
电容两端的电压从5V降到约等于0V，电阻R1两端的电压上升到约等于5V，RST脚为高电平，系统进入复位状态。
（2）时钟电路：时钟电路由晶振CY和C1、C2组成，一般晶振的取值1.2MHz～24MHz。
典型的晶振取11.0592MHz或12MHz，11.0592MHz适用于串口通讯，12MHz适用于定时控制，C1、C2一般取15pF～50pF。
如果要自己设计单片机系统的PCB板，注意，C1、C2要紧靠晶振CY，并且晶振CY和C1、C2要紧靠C51芯片，以保证振荡器可靠的工作。
系统通电后可以检测一下晶振是否起振。
若起振，可以用示波器观察到XTAL2会输出很漂亮的正弦波波型，也可以用万用表测量（用直流档）XTAL2和地之间的电压，可以看到有2V左右的电压（有效电压值）。
51单片机最小系统单片机最小系统,或者称为最小应用系统,是指用最少的元件组成的单片机可以工作的系统.对51系列单片机来说,最小系统一般应该包括:单片机、晶振电路、复位电路.下面给出一个51单片机的最小系统电路图.说明复位电路:由电容串联电阻构成,由图并结合"电容电压不能突变"的性质,可以知道,当系统一上电,RST脚将会出现高电平,并且,这个高电平持续的时间由电路的RC值来决定.典型的51单片机当RST脚的高电平持续两个机器周期以上就将复位,所以,适当组合RC的取值就可以保证可靠的复位.一般教科书推荐C 取10u,R取8.2K.当然也有其他取法的,原则就是要让RC组合可以在RST脚上产生不少于2个机周期的高电平.至于如何具体定量计算,可以参考电路分析相关书籍.晶振电路:典型的晶振取11.0592MHz(因为可以准确地得到9600波特率和19200波特率,用于有串口通讯的场合)/12MHz(产生精确的uS级时歇,方便定时操作)单片机:一片AT89S51/52或其他51系列兼容单片机特别注意:对于31脚(EA/Vpp),当接高电平时,单片机在复位后从内部ROM的0000H开始执行;当接低电平时,复位后直接从外部ROM的0000H开始执行.这一点是初学者容易忽略的.因此可以看出,其实要熟悉51单片机的40个引脚功能也很容易:总共40个脚,电源用2个(Vcc和GND),晶振用2个,复位1个,EA/Vpp用1个,剩下还有34个.29脚PSEN,30脚ALE为外扩数据/程序存储器时才有特定用处,一般情况下不用考虑,这样,就只剩下32个引脚,对于初学者,这32个引脚就是要经常跟它们打交道的了.它们是:P0端口P0.0~P0.7共8个P1端口P1.0~P1.7共8个P2端口P02.0~P2.7共8个P3端口P3.0~P3.7共8个使得单片机工作的最小电路80C51为例首先，我们在使用protel和proteus的软件画电路图时，你会发现原先40个引脚的芯片变成了38个引脚，那是因为它把第40和第20个引脚VCC和GND隐藏了，所以要是的单片机开始工作至少需要一个VCC(电源)和GND(接地)。
单片机最小系统介绍单片机最小系统主要由电源、复位、振荡电路以及扩展部分等部分组成。

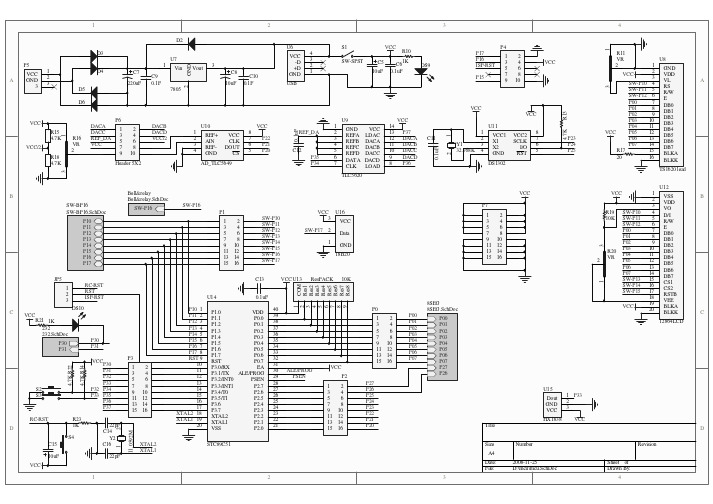

最小系统原理图如图4.1所示。
图4.1最小系统电路图电源供电模块图4.1.1 电源模块电路图对于一个完整的电子设计来讲，首要问题就是为整个系统提供电源供电模块，电源模块的稳定可靠是系统平稳运行的前提和基础。
51单片机虽然使用时间最早、应用范围最广，但是在实际使用过程中，一个和典型的问题就是相比其他系列的单片机，51单片机更容易受到干扰而出现程序跑飞的现象，克服这种现象出现的一个重要手段就是为单片机系统配置一个稳定可靠的电源供电模块。
此最小系统中的电源供电模块的电源可以通过计算机的USB口供给，也可使用外部稳定的5V电源供电模块供给。
电源电路中接入了电源指示LED，图中R11为LED的限流电阻。
S1为电源开关。
复位电路图4.1.2 复位电路图单片机的置位和复位，都是为了把电路初始化到一个确定的状态，一般来说，单片机复位电路作用是把一个例如状态机初始化到空状态，而在单片机内部，复位的时候单片机是把一些寄存器以及存储设备装入厂商预设的一个值。
单片机复位电路原理是在单片机的复位引脚RST上外接电阻和电容，实现上电复位。
当复位电平持续两个机器周期以上时复位有效。
复位电平的持续时间必须大于单片机的两个机器周期。
具体数值可以由RC电路计算出时间常数。
复位电路由按键复位和上电复位两部分组成。
(1)上电复位：STC89系列单片及为高电平复位，通常在复位引脚RST上连接一个电容到VCC，再连接一个电阻到GND，由此形成一个RC充放电回路保证单片机在上电时RST脚上有足够时间的高电平进行复位，随后回归到低电平进入正常工作状态，这个电阻和电容的典型值为10K和10uF。
(2)按键复位：按键复位就是在复位电容上并联一个开关，当开关按下时电容被放电、RST也被拉到高电平，而且由于电容的充电，会保持一段时间的高电平来使单片机复位。
振荡电路图4.1.3 振荡电路图单片机系统里都有晶振，在单片机系统里晶振作用非常大，全程叫晶体振荡器，他结合单片机内部电路产生单片机所需的时钟频率，单片机晶振提供的时钟频率越高，那么单片机运行速度就越快，单片接的一切指令的执行都是建立在单片机晶振提供的时钟频率。
单片机最小系统4.1 单片机最小系统介绍单片机最小系统主要由电源、复位、振荡电路以及扩展部分等部分组成。
最小系统原理图如图4.1所示。
图4.1最小系统电路图4.1.1 电源供电模块图4.1.1 电源模块电路图对于一个完整的电子设计来讲，首要问题就是为整个系统提供电源供电模块，电源模块的稳定可靠是系统平稳运行的前提和基础。
51单片机虽然使用时间最早、应用范围最广，但是在实际使用过程中，一个和典型的问题就是相比其他系列的单片机，51单片机更容易受到干扰而出现程序跑飞的现象，克服这种现象出现的一个重要手段就是为单片机系统配置一个稳定可靠的电源供电模块。
此最小系统中的电源供电模块的电源可以通过计算机的USB口供给，也可使用外部稳定的5V电源供电模块供给。
电源电路中接入了电源指示LED，图中R11为LED的限流电阻。
S1 为电源开关。
4.1.2 复位电路图4.1.2 复位电路图单片机的置位和复位，都是为了把电路初始化到一个确定的状态，一般来说，单片机复位电路作用是把一个例如状态机初始化到空状态，而在单片机内部，复位的时候单片机是把一些寄存器以及存储设备装入厂商预设的一个值。
单片机复位电路原理是在单片机的复位引脚RST上外接电阻和电容，实现上电复位。
当复位电平持续两个机器周期以上时复位有效。
复位电平的持续时间必须大于单片机的两个机器周期。
具体数值可以由RC电路计算出时间常数。
复位电路由按键复位和上电复位两部分组成。
（1）上电复位：STC89系列单片及为高电平复位，通常在复位引脚RST上连接一个电容到VCC，再连接一个电阻到GND，由此形成一个RC充放电回路保证单片机在上电时RST脚上有足够时间的高电平进行复位，随后回归到低电平进入正常工作状态，这个电阻和电容的典型值为10K和10uF。
（2）按键复位：按键复位就是在复位电容上并联一个开关，当开关按下时电容被放电、RST也被拉到高电平，而且由于电容的充电，会保持一段时间的高电平来使单片机复位。
51单片机最小系统电路图及实验(含调试程序)--------------------------------------------------------------------------------51单片机最小系统电路图及实验一、任务开发单片机最小系统二、任务分析:该系统具有的功能:（1）具有2位LED数码管显示功能。
（2）具有八路发光二极管显示各种流水灯。
（3）可以完成各种奏乐,报警等发声音类实验。
（4）具有复位功能。
三、功能分析（1）两位LED数码管显示功能，我们可以利用单片机的P0口接两个数码管来现这个功能；（2）八路发光二极管显示可以利用P1口接八个发光二极管实现这个功能；（3）各种奏乐、报警等发声功能可以采用P2.0这个引脚接一蜂鸣器来实现。
（4）利用单片机的第9脚可以设计成复位系统，我们采用按键复位；利用单片机的18、19脚可以设计成时钟电路，我们利用单片机的内部振荡方式设计的。
四、设计框图五、最小系统电路图设计根据本系统的功能，和单片机的工作条件，我们设计出下面的电路图。
六、元器件件清单的确定：数码管：共阴极2只（分立）电解电容：10UF的一只30PF的电容2只220欧的电阻9只4.7K的电阻一只1.2K的电阻一只4.7K的排阻一只，12MHZ的晶振一只有源5V蜂名器一只AT89S51单片机一片常开按钮开关1只紧锁座一只（方便芯取下来的，绿色的）发光二极管（5MM红色）8只万能板电路版15*17CMS8550三极管一只4．5V电池盒一只，导线若干。
七、硬件电路的焊接按照原理图把上面的元件焊接好，详细步骤省略。
八、相关程序设计针对上面的电路原理图，设计出本系统的详细功能：（1）、第一个发光二极管点亮，同时数码管显示“1”。
（2）、第二个发光二极管点亮，同时数码管显示“2”。
（3）、依次类推到第八个发光二极管点亮，同时数码管显示“8”。
以上出现的是流水灯的效果（4）、所有的发光二极管灭了，同时数码管现实“0”。
五一单片机最小系统电路一、概述C51是一种经典的单片机，广泛应用于各种嵌入式系统中。
在实际应用中，最小系统电路是单片机正常工作的基础，因此掌握C51最小系统电路的设计原则对于学习和应用单片机系统具有重要意义。
本文将介绍C51最小系统电路的设计原理和具体实现。
二、C51最小系统电路的基本原理C51最小系统电路的基本原理是通过外部晶体振荡器产生时钟信号，为单片机提供时序信号；通过外部上电复位电路提供复位信号，确保单片机在上电时能够正常启动。
最小系统电路还需要为单片机提供稳定的电源电压，以保证单片机正常工作。
三、C51最小系统电路的具体设计1. 外部晶体振荡器外部晶体振荡器是C51最小系统电路中的关键部件，它可以提供单片机正常的时钟信号。
通常情况下，常用的外部晶体频率为11.0592MHz，也可以根据具体需求选择其他合适的频率。
外部晶体振荡器的接线方式如下：1) 将晶体的两个引脚分别连接到单片机的XTAL1和XTAL2引脚；2) 在晶体的两个引脚和单片机的电源地之间分别连接两个电容，用于滤除晶体振荡过程中的噪声。
2. 上电复位电路上电复位电路是保证单片机在上电时能够正常启动的重要部件。
上电复位电路的基本原理是通过电路中的电容和电阻延时产生一个复位信号，确保单片机在上电时能够进行复位操作。
上电复位电路的接线方式如下：1) 一端连接到单片机的复位引脚，另一端连接到VCC引脚；2) 使用电容和电阻来构成延时电路，使得在上电时能够生成一个适当长度的复位信号。
3. 电源电路电源电路是C51最小系统电路中至关重要的一部分，它为单片机提供稳定的电源电压，保证单片机能够正常工作。
通常情况下，可以采用7805稳压芯片来提供5V稳定电压，具体接线方式如下：1) 输入端接入外部电源，输出端连接到单片机的VCC引脚和其他外围元件所需的电源引脚；2) 在输入端和输出端分别连接适当大小的电容，用于滤波并保证稳定输出。
四、C51最小系统电路的调试与验证完成C51最小系统电路的设计和布线后，需要进行合理的调试和验证工作，以确保系统能够正常工作。
