室内排水管道及配件

项目专业技安装施工记录
工程名称
九天河房产有限公司碧海云居高层住宅楼A座
分项工程名称
排水管道及配件安装
施工单位
乌市建工集团一建
施工部位
全楼
主要事项记录:
本工程排水管道在安装前,认真阅读图纸,了解设计意图,将所用材料进行了详细计划按照规范施工,对进场材料做外观检查,合格后才进行安装。排水管道先安装埋地部分，组织12名人员，两人一根立管进行安装，当天将埋地部分施工完毕。在隐蔽之前，对管道做灌水试验，在试验时，发现一单元右户卫生间的排水管道有一个接口出现渗水现象，将管道内的水排出，及时进行了修理，重新灌水、检查没有发现接口渗漏，其余管道灌水试验一次合格。在埋地管道试验合格后，进行了通球检验，并通过了验收，随后进行了隐蔽回填土方。
对雨水管埋地管道也进行了灌水试验及相关检查，均符合规范要求。
厨、卫间抹灰工程结束后，进行立、支管安装，在立管安装前，对预留洞进行检查核对，并弹出立管安装位置线，在一单元一层左户做了一个样板间，然后照此进行大面积施工。在安装间断时，对敞口管道做了临时封闭，并对成品进行保护。所有管道安装完后，采用70mm外径的木球，对8根立管做了通球试验，在交工又做了通水试验，排水通畅，并进行了检验，全部符合施工规范要求。

建筑工程排水管道及配件安装施工方法1.安装要求穿过楼板的套管与管道之间缝隙用阻燃密实材料和防水油膏填实，端面光滑。

排水管安装完成后必须进行灌水试验及通水试验。

灌水试验方法为：灌水高度至水平出户管或水平横吊管所在楼面或地面。

通水试验为：按给水系统1/3配水点同时开放应排水畅通无渗漏。

排水主立管及水平干管管道均进行通球阿訇iyan，通球球径不小于排水管径的2/3，通球率必须达到100%。

2.作业条件在土建设计施工中根据设计要求、位置预留好金属套管，安装前核对预留孔的位置。

室内安装排水管由下至上进行施工，室外排水管由上至下施工。

暗装管道的安装部位土建模板已拆除，操作场地清理干净。

明装管道要与结构进度的相隔二层进行安装。

室内地平线应弹好，初装修抹灰工程已完成。

安装场地无障碍物。

3.安装工艺方法(1)预制加工：根据图纸要求并接好实际情况，按预留口位置测量尺寸绘制加工草图。

根据草图量好管道尺寸，进行断管。

断口要平齐，用铣刀刮刀除掉断口内外飞刺，外棱铣出15度至30度坡口。

粘连前应对承接口县插入试验，不得全部插入，一般为承口的3/4深度。

试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净。

用鬃刷涂抹粘接剂，先涂抹承接口后涂抹插口，应重复二次，涂刷时动作迅速、正确，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，之一不可弯曲，约30秒至一分钟即可粘接牢固（温度低于15度静止时间至少一小时）。

粘牢后立即将溢出的粘接剂擦拭干净。

多口粘接时应注意预留口方向。

(2)干管安装：采用托吊管安装，应按设计坐标、标高、坡向做好托、吊架。

施工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。

各管段粘接时也必须按粘接工艺依次进行。

全部粘接后，管道要直，坡度均匀，各预留口位置准确。

安装立管需装伸缩节，伸缩节上沿距地坪70～100mm。

干管安装完后应做闭水试验，出口用充气橡胶堵封闭，达到不渗漏，水位不下降为合格。

室内排水管道及配件安装工程检验批质量验收记录项目名称：室内排水管道及配件安装工程检验批次：第一批日期：XXXX年X月X日一、工程概况1.1工程名称：室内排水管道及配件安装工程1.2工程位置：XXX楼XXX室内1.3工程单位：XXX公司1.4工程施工时间：XXXX年X月X日至XXXX年X月X日二、质量验收内容2.1检验项目1)管道及配件安装是否牢固、符合规范要求2)管道连接是否严密，无渗漏3)管道走向是否符合设计要求4)管道支架是否牢固、稳定5)排水设备是否正常运行2.2检验依据三、质量验收结果3.1管道及配件安装是否牢固、符合规范要求经检验，管道及配件安装牢固，符合《建筑给水排水工程设计规范》中规定的抗震要求，并满足正常使用的相关技术要求。

未发现明显质量问题。

3.2管道连接是否严密，无渗漏经过试验，各管道连接严密，无渗漏现象。

已通过压力测试，满足施工规范要求。

3.3管道走向是否符合设计要求经检验，管道走向符合设计要求，无明显偏差，保证了排水系统的正常运作。

3.4管道支架是否牢固、稳定对管道支架进行检验，发现支架安装稳定，未出现明显松动或倾斜现象，符合相关要求。

3.5排水设备是否正常运行对排水设备进行测试，经试运行，各设备正常工作，排水畅通，没有堵塞或积水现象。

四、质量整改意见根据本次检验结果，结合实际情况提出以下质量整改意见：4.1部分管道接口未涂抹密封胶，需要补充处理。

4.2一些管道支架安装固定不够牢固，需进行加固处理。

4.3部分排水设备的固定螺母有松动现象，需进行紧固处理。

五、质量验收结论根据以上检验结果和整改建议，经评审与讨论，结论如下：此次室内排水管道及配件安装工程质量合格，并予以验收通过。

同时对存在的质量问题提出整改要求，要求施工单位立即进行整改，并严格按照相关规范要求进行处理。

六、附件1.室内排水管道及配件安装工程设计图纸2.检验测试报告3.质量整改通知书以上为室内排水管道及配件安装工程质量验收记录，供参考。

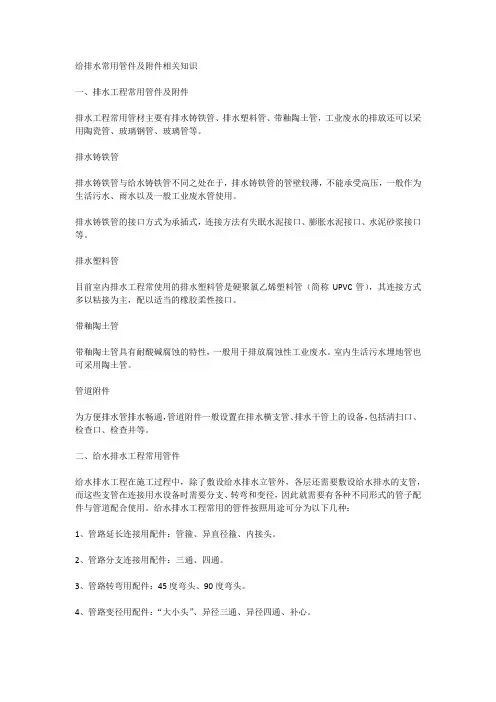

给排水常用管件及附件相关知识
一、排水工程常用管件及附件
排水工程常用管材主要有排水铸铁管、排水塑料管、带釉陶土管，工业废水的排放还可以采用陶瓷管、玻璃钢管、玻璃管等。

排水铸铁管
排水铸铁管与给水铸铁管不同之处在于，排水铸铁管的管壁较薄，不能承受高压，一般作为生活污水、雨水以及一般工业废水管使用。

排水铸铁管的接口方式为承插式，连接方法有失眠水泥接口、膨胀水泥接口、水泥砂浆接口等。

排水塑料管
目前室内排水工程常使用的排水塑料管是硬聚氯乙烯塑料管（简称UPVC管），其连接方式多以粘接为主，配以适当的橡胶柔性接口。

带釉陶土管
带釉陶土管具有耐酸碱腐蚀的特性，一般用于排放腐蚀性工业废水。

室内生活污水埋地管也可采用陶土管。

管道附件
为方便排水管排水畅通，管道附件一般设置在排水横支管、排水干管上的设备，包括清扫口、检查口、检查井等。

二、给水排水工程常用管件
给水排水工程在施工过程中，除了敷设给水排水立管外，各层还需要敷设给水排水的支管，而这些支管在连接用水设备时需要分支、转弯和变径，因此就需要有各种不同形式的管子配件与管道配合使用。

给水排水工程常用的管件按照用途可分为以下几种：
1、管路延长连接用配件：管箍、异直径箍、内接头。

2、管路分支连接用配件：三通、四通。

3、管路转弯用配件：45度弯头、90度弯头。

4、管路变径用配件：“大小头”、异径三通、异径四通、补心。

5、管路堵口用配件：丝堵、管堵。

除此之外，排水管道上常用的管件还包括检查口、弯头、套筒、通气帽等。
