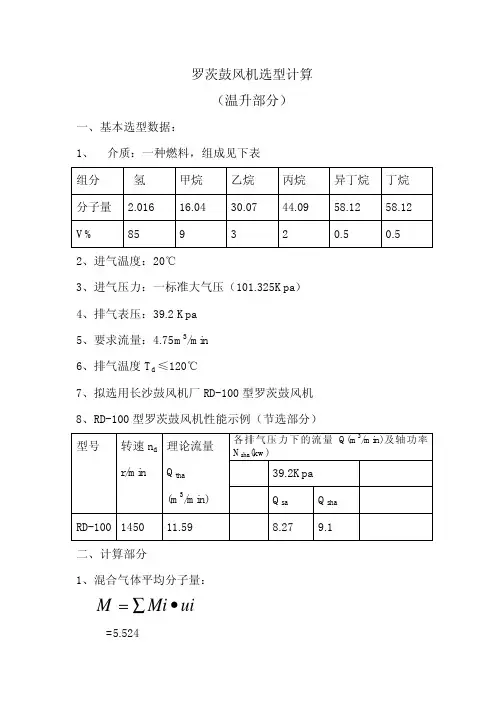

罗茨鼓风机选型计算 （温升部分）一、基本选型数据：1、 介质：一种燃料，组成见下表 组分 氢 甲烷 乙烷 丙烷 异丁烷 丁烷 分子量 2.016 16.04 30.07 44.09 58.12 58.12 V%859320.50.52、进气温度：20℃3、进气压力：一标准大气压（101.325Kpa ）4、排气表压：39.2 Kpa5、要求流量：4.75m 3/min6、排气温度T d ≤120℃7、拟选用长沙鼓风机厂RD-100型罗茨鼓风机 8、RD-100型罗茨鼓风机性能示例（节选部分） 各排气压力下的流量Q(m 3/min)及轴功率N sha (kw)39.2Kpa 型号转速n d r/min理论流量 Q tha (m 3/min)Q sa Q sha RD-100 1450 11.598.279.1二、计算部分1、混合气体平均分子量：ui Mi M •∑==5.524混合气体定压摩尔比热为：ui Cpi Cp •∑==30563.6 (J/koml •k) 混合气体绝热指数为：CpRm K /11−= 其中Rm=8314.3(气体常数)=1/(1-8314.3/30563.6)=1.3742、因为介质为易燃、易爆气体，拟选用RD-100K 单机械密封鼓风机，其性能见：RD-100型罗茨鼓风机性能示例（节选部分）。
3、输送空气时，泄露量为：Q ba =Q tha -Q sa =11.59-8.72=2.87(m 3/min)4、输送分子量M=5.524的燃料气时，泄露量为： Q b =Q bam29=2.87×524.529=6.58(m 3/min)其中：29为空气平均分子量 M 为燃料气平均分子量 5、实际流量为：Q S =Q tha -Q b =11.59-6.58=5.01(m 3/min) 可以满足Qs=4.75m 3/min 的选型要求。
6、实际工况下的压力比：387.1325.1012.39325.101325.101325.101===++Pd ε7、容积效率为： %2.4359.1101.5===QthQs n η8、排气温度为：()[]2731111−−•+=−εηk k n Ts Td=90℃其中K 为混合气体绝热指数。

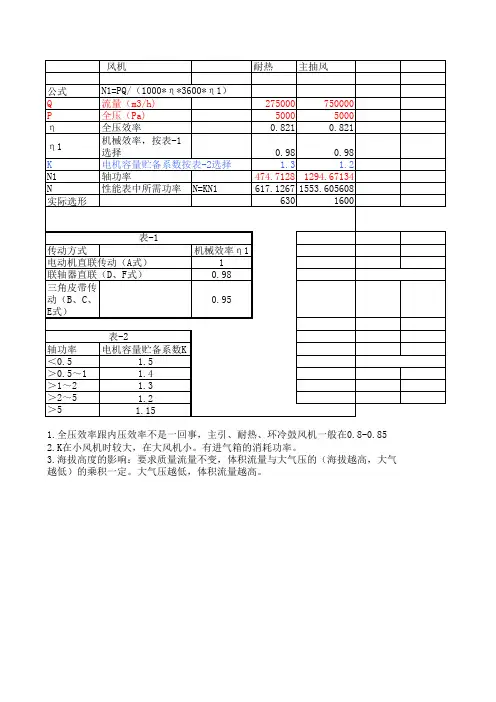

风机选型计算公式1、标准状态：指风机的进口处空气的压力P=101325Pa，温度t=20℃，相对湿度φ=50%的气体状态。
2、指定状态：指风机特指的进气状况。
其中包括当地大气压力或当地的海拔高度，进口气体的压力、进口气体的温度以及进口气体的成份和体积百分比浓度。
3、风机流量及流量系数3.1、流量：是指单位时间内流过风机进口处的气体容积。
用Q表示，通常单位：m3/h或m3/min。
3.2、流量系数：φ=Q/（900πD22×U2）式中：φ：流量系数Q：流量，m3/hD2：叶轮直径，mU2：叶轮外缘线速度，m/s（u2=πD2n/60）4、风机全压及全压系数：4.1、风机全压：风机出口截面上的总压与进口截面上的总压之差。
用PtF表示，常用单位：Pa4.2、全压系数:ψt=KpPtF/ρU22式中, ψt:全压系数Kp:压缩性修正系数PtF:风机全压,Pa ρ:风机进口气体密度,Kg/m^3u2：叶轮外缘线速度，m/s5、风机动压：风机出口截面上气体的动能所表征的压力，用Pd表示。
常用单位：Pa6、风机静压：风机的全压减去风机的动压，用Pj表示。
常用单位：Pa7、风机全压、静压、动压间的关系：风机的全压（PtF）=风机的静压（Pj）+风机的动压（Pd）8、风机进口处气体的密度：气体的密度是指单位容积气体的质量，用ρ表示，常用单位：Kg/m39、风机进口处气体的密度计算式：ρ=P/RT式中：P：进口处绝对压力，Pa R：气体常数，J/Kg·K。
与气体的种类及气体的组成成份有关。
T：进口气体的开氏温度，K。
与摄氏温度之间的关系：T=273+t10、标准状态与指定状态主要参数间换算：10.1、流量：ρQ=ρ0Q010.2、全压：PtF/ρ= PtF0/ρ010.3、内功率：Ni/ρ= Ni0/ρ0注：式中带底标“0”的为标准状态下的参数，不带底标的为指定状态下的参数。
11、风机比转速计算式：Ns=5.54 n Q01/2/(KpPtF0)3/4式中：Ns：风机的比转速，重要的设计参数，相似风机的比转速均相同。
风机选型及计算风机是输送⽓体的机械总称。
风机是⼀种通⽤⼯业设备产品，⽤途⾮常⼴泛，公共的、商业的民⽤建筑和⼏乎所有的⼯业⼚房和⽣产线上都离不开风机的应⽤。
同时，风机作为除尘设备的动⼒装置，其选型对除尘效果起到相当重要的作⽤。
风机分类：按流动⽅向分类：离⼼式：⽓流轴向进⼊叶轮后主要沿径向流动。
轴流式：⽓流轴向进⼊风机叶轮后近似地在圆柱型表⾯上沿轴线⽅向流动。
混流式：在风机的叶轮中⽓流的⽅向处于轴流式与离⼼式之间，近似沿锥⾯流动。
横流式：横流式通风机有⼀个筒形的多叶叶轮转⼦，⽓流沿着与转⼦轴线垂直的⽅向，从转⼦⼀侧的叶栅进⼊叶轮，然后穿过叶轮转⼦内部，通过转⼦的另⼀侧的叶栅，将⽓流排出。
按⽤途分类：按通风机的⽤途分类，可分为引风机，纺织风机，消防排烟风机。
通风机的分类⼀般以汉语拼⾳字头代表。
风机⽤途及分类风机分类：按⽐转速分类：⽐转速是指达到单位流量和压⼒所需转速。
1.低⽐转速（n=11～30）该类风机进⼝直径⼩，⼯作轮宽度不⼤，蜗壳的宽度和张开度⼩。
通风机的⽐转速越⼩，叶⽚形状对⽓动特性曲线的影响越⼩。
2.中⽐转速（n=30～60）该类风机各⾃具有不同的⼏何参数和⽓动参数。
压⼒系数⼤的和压⼒系数⼩的中⽐转速通风机，它们的直径⼏乎相差⼀倍。
3.⾼⽐转速（n=60～81）该类风机具有宽⼯作轮和后向叶⽚，叶⽚数较少，压⼒系数和最⼤效率值较⾼。
离⼼风机的表⽰：风机⾏业对风机型号的表述已作明确的规定。
离⼼通风机的型号由名称、型号、机号、传动⽅式、旋转⽅向和出风⼝位置六部分内容组成，其排列序号如图所⽰。
1⽤途代号按相关规定（⼀般按⽤途名称拼⾳的第1个⼤写字母）。
2压⼒系数的5倍化整后采⽤⼀位数。
个别前向叶轮的压⼒系数的5倍化整后⼤于10时，也可⽤⼆位数表⽰。
3⽐转速采⽤两位整数。
若⽤⼆叶轮并联结构，或单叶伦双吸结构，则⽤2乘⽐转速表⽰。
4若产品的型式有重复代号或派⽣型时，则在⽐转速后加注序号，采⽤罗马数字Ⅰ、Ⅱ等表⽰。
风机选型的计算公式风机流量及流量系数[字号:大中小] 2013-06-19 阅读次数：94151、标准状态：指风机的进口处空气的压力P=101325Pa，温度t=20℃，相对湿度φ=50%的气体状态。
2、指定状态：指风机特指的进气状况。
其中包括当地大气压力或当地的海拔高度，进口气体的压力、进口气体的温度以及进口气体的成份和体积百分比浓度。
3、风机流量及流量系数流量：是指单位时间内流过风机进口处的气体容积。
用Q表示，通常单位：m3/h或m3/min。
流量系数：φ=Q/（900πD22×U2）式中：φ：流量系数 Q：流量，m3/hD2：叶轮直径，mU2：叶轮外缘线速度，m/s（u2=πD2n/60）4、风机全压及全压系数：风机全压：风机出口截面上的总压与进口截面上的总压之差。
用PtF表示，常用单位：Pa 全压系数:ψt=KpPtF/ρU22式中, ψt:全压系数Kp:压缩性修正系数PtF:风机全压,Pa ρ:风机进口气体密度,Kg/m^3 u2：叶轮外缘线速度，m/s5、风机动压：风机出口截面上气体的动能所表征的压力，用Pd表示。
常用单位：Pa6、风机静压：风机的全压减去风机的动压，用Pj表示。
常用单位：Pa7、风机全压、静压、动压间的关系：风机的全压（PtF）=风机的静压（Pj）+风机的动压（Pd）8、风机进口处气体的密度：气体的密度是指单位容积气体的质量，用ρ表示，常用单位：Kg/m39、风机进口处气体的密度计算式：ρ=P/RT式中：P：进口处绝对压力，Pa R：气体常数，J/Kg·K。
与气体的种类及气体的组成成份有关。
T：进口气体的开氏温度，K。
与摄氏温度之间的关系：T=273+t10、标准状态与指定状态主要参数间换算：流量：ρQ=ρ0Q0全压：PtF/ρ= PtF0/ρ0内功率：Ni/ρ= Ni0/ρ0注：式中带底标"0"的为标准状态下的参数，不带底标的为指定状态下的参数。

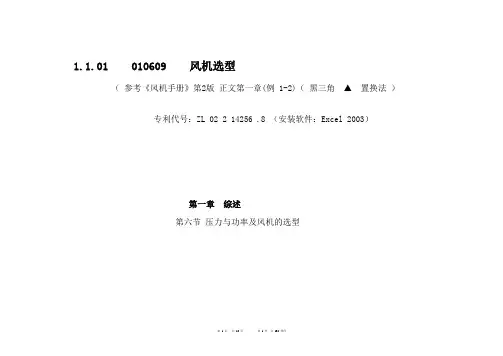

1.1.01 010609 风机选型
（ 参考《风机手册》第2版 正文第一章(例 1-2)（ 黑三角 ▲ 置换法 ） 专利代号：ZL 02 2 14256 .8 （安装软件：Excel 2003）
第一章 综述
第六节 压力与功率及风机的选型
九、 风机的选型
例 (1-2)
已知 管道的阻力系数 见表 1-19 风机的选型计算见表 1-24
通风机配管 见图 1-3 （ 见正文第一章）
通风机配管线路 见图 1-4 （ 见正文第一章）
表 1-24 风机的选型计算
（ 续 ）
（ 续 ）
图 1-6 通风机及配管展开示意图 ( 风机分流量: 503 m3/min 风机全压: 751 Pa ) ( 管网分流量: 503 m3/min 管网阻力和管道出口动压(包括收敛管阻力): 751 Pa )
1—管道进口 2 — 通风机 3 —收敛管 4—弯配管 5—直配管 6 — 管道出口
图 1-7 通风机压力及收敛管、配管管道压力分布示意图 ( 风机分流量: 503 m3/min 风机全压: 751 Pa ) ( 管网分流量: 503 m3/min 管网阻力和管道出口动压(包括收敛管阻力): 751Pa )
离心通风机选型 : 查阅产品样本选用 4-2×79 №7 E n = 1120 r/min Y160M-4 11kW
出口尺寸: 1010mm×752mm
表 1-25 4-2×79 №7 E 性能表
表 1-26 求工况点
编写人员：
沈阳鼓风机研究所 续魁昌
临沂市风机厂 盖京方 魏如彬 路新艳 张京亮 孔祥飞 攀枝花川特风机有限公司 蒲尔鲜
江苏苏凤通风机有限公司 冯成阁。
出风口时风速为50m/s，从单位标注上看应该是每秒50米。
‘时风速’是指每小时风速为50米吗？还是每秒50米？确认后我来帮你算一下。
补充回答：1、我们先从三个已知条件中取二个条件来验证第三个条件。
1.1、当出风口为2平方米，流速达到50m/s时，计算流量。
根据流量公式Q=νS3600=50×2×3600=360000(m3/h)；1.2、当出风口为2m2，风量10立方米每分钟时，计算出风口风速。
ν=Q/(S3600)=10×60/(2×3600)=0.083(m/s)1.3、当流速为50m/s，流量为10×60立方每小时，计算出风口面积。
D=√[Q4/(ν3.14×3600)]=√[600×4/(50×3.14×3600)]=0.065(m)S=(D/2)^2×3,14=(0.065/2)^2×3.14=0,0033(平方米)2、从1,1计算结果上来看，要满足出风口为2平方米，流速达到50m/s 这个条件，风量需达到360000(m3/h)；从1.2计算结果看，当出风口为2平方米，风量10立方米每分钟，风速只有0.083(m/s)；从1.3计算结果来看，流速为50m/s，流量为10×60立方每小时，出风口面积只需0.0033平方米。
3、结论：你所列出的条件不能相互成立。
QQ:1102952818 ‘新科’追问风机的全压等于静压加上动压，而动压P=ρv²/2；可以理解为风机的出口风速与风机的动压有关，或者说有相应的比例关系，就像上式那样的。
那么提高风机的动压，是否可以提升风机的出口风速，出口风速的提高能否按照公式v=根号下2P/ρ（就是上面的公式来推导的）来计算风速的大小，风速的提高有没有什么限制回答没错，正如你所述。
动压的定义是：把气体流动中所需动能转化成压力的一种形式。

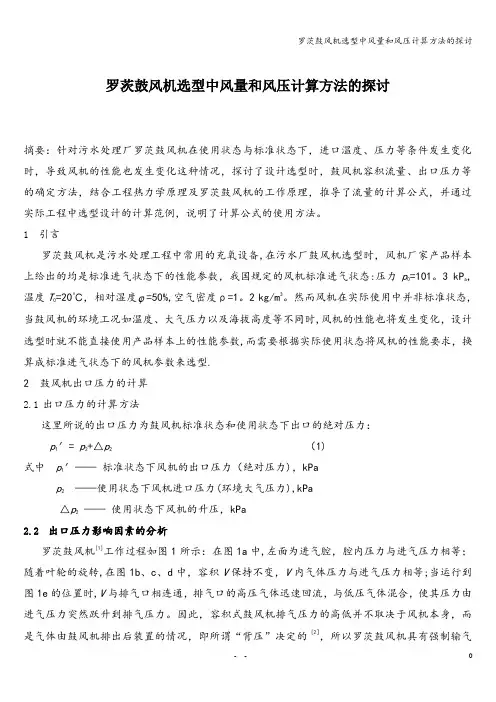

罗茨鼓风机选型中风量和风压计算方法的探讨摘要：针对污水处理厂罗茨鼓风机在使用状态与标准状态下，进口温度、压力等条件发生变化时，导致风机的性能也发生变化这种情况，探讨了设计选型时，鼓风机容积流量、出口压力等的确定方法，结合工程热力学原理及罗茨鼓风机的工作原理，推导了流量的计算公式，并通过实际工程中选型设计的计算范例，说明了计算公式的使用方法。
1引言罗茨鼓风机是污水处理工程中常用的充氧设备,在污水厂鼓风机选型时，风机厂家产品样本上给出的均是标准进气状态下的性能参数，我国规定的风机标准进气状态:压力p0=101。
3 kP a,温度T0=20℃，相对湿度 =50%,空气密度ρ=1。
2 kg/m3。
然而风机在实际使用中并非标准状态,当鼓风机的环境工况如温度、大气压力以及海拔高度等不同时,风机的性能也将发生变化，设计选型时就不能直接使用产品样本上的性能参数,而需要根据实际使用状态将风机的性能要求，换算成标准进气状态下的风机参数来选型.2 鼓风机出口压力的计算2.1出口压力的计算方法这里所说的出口压力为鼓风机标准状态和使用状态下出口的绝对压力：p1′= p2+△p2（1)式中p1′——标准状态下风机的出口压力（绝对压力)，kPap2——使用状态下风机进口压力(环境大气压力),kPa△p2——使用状态下风机的升压，kPa2.2出口压力影响因素的分析罗茨鼓风机[1]工作过程如图1所示：在图1a中,左面为进气腔，腔内压力与进气压力相等；随着叶轮的旋转,在图1b、c、d中，容积V保持不变，V内气体压力与进气压力相等;当运行到图1e的位置时,V与排气口相连通，排气口的高压气体迅速回流，与低压气体混合，使其压力由进气压力突然跃升到排气压力。
因此，容积式鼓风机排气压力的高低并不取决于风机本身，而是气体由鼓风机排出后装置的情况，即所谓“背压”决定的 [2］，所以罗茨鼓风机具有强制输气123231123123123图1、三叶罗茨鼓风机工作原理示意图vvvabc d e曝气池环境大气压水深的特点。
风机选型的计算公式风机流量及流量系数[字号:大中小] 2013-06-19 阅读次数：94151、标准状态：指风机的进口处空气的压力P=101325Pa，温度t=20℃，相对湿度φ=50%的气体状态。
2、指定状态：指风机特指的进气状况。
其中包括当地大气压力或当地的海拔高度，进口气体的压力、进口气体的温度以及进口气体的成份和体积百分比浓度。
3、风机流量及流量系数流量：是指单位时间内流过风机进口处的气体容积。
用Q表示，通常单位：m3/h或m3/min。
流量系数：φ=Q/（900πD22×U2）式中：φ：流量系数 Q：流量，m3/hD2：叶轮直径，mU2：叶轮外缘线速度，m/s（u2=πD2n/60）4、风机全压及全压系数：风机全压：风机出口截面上的总压与进口截面上的总压之差。
用PtF表示，常用单位：Pa 全压系数:ψt=KpPtF/ρU22式中, ψt:全压系数Kp:压缩性修正系数PtF:风机全压,Pa ρ:风机进口气体密度,Kg/m^3 u2：叶轮外缘线速度，m/s5、风机动压：风机出口截面上气体的动能所表征的压力，用Pd表示。
常用单位：Pa6、风机静压：风机的全压减去风机的动压，用Pj表示。
常用单位：Pa7、风机全压、静压、动压间的关系：风机的全压（PtF）=风机的静压（Pj）+风机的动压（Pd）8、风机进口处气体的密度：气体的密度是指单位容积气体的质量，用ρ表示，常用单位：Kg/m39、风机进口处气体的密度计算式：ρ=P/RT式中：P：进口处绝对压力，Pa R：气体常数，J/Kg·K。
与气体的种类及气体的组成成份有关。
T：进口气体的开氏温度，K。
与摄氏温度之间的关系：T=273+t10、标准状态与指定状态主要参数间换算：流量：ρQ=ρ0Q0全压：PtF/ρ= PtF0/ρ0内功率：Ni/ρ= Ni0/ρ0注：式中带底标"0"的为标准状态下的参数，不带底标的为指定状态下的参数。

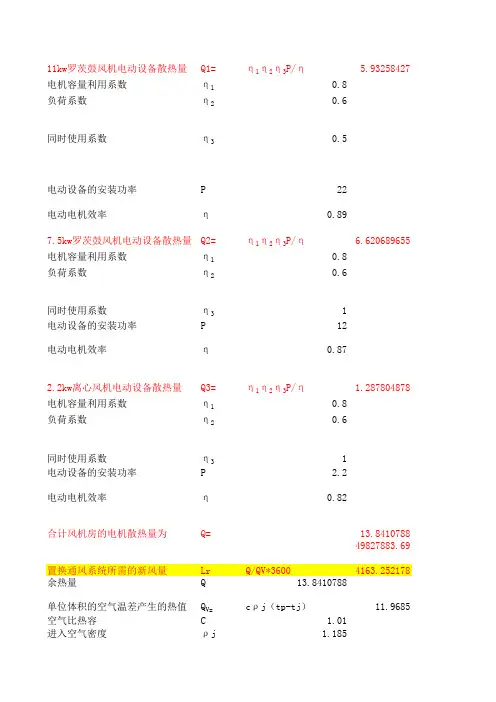

11kw罗茨鼓风机电动设备散热量Q1=η1η2η3P/η 5.93258427电机容量利用系数η10.8负荷系数η20.6同时使用系数η30.5电动设备的安装功率P22电动电机效率η0.897.5kw罗茨鼓风机电动设备散热量Q2=η1η2η3P/η 6.620689655电机容量利用系数η10.8负荷系数η20.6同时使用系数η31电动设备的安装功率P12电动电机效率η0.872.2kw离心风机电动设备散热量Q3=η1η2η3P/η 1.287804878电机容量利用系数η10.8负荷系数η20.6同时使用系数η31电动设备的安装功率P 2.2电动电机效率η0.82合计风机房的电机散热量为Q=13.841078849827883.69置换通风系统所需的新风量Lr Q/QV*36004163.252178余热量Q13.8410788单位体积的空气温差产生的热值Q V=cρj（tp-tj）11.9685空气比热容C 1.01进入空气密度ρj 1.185排出空气温度tp35进入空气温度tj25排进风百叶窗截面积A=Q/3600/S#VALUE!风速S3排进风管道截面积A=Q/3600/S#VALUE!风速S6排进风百叶窗截面积A=Q/3600/S0.185185185风速S3排进风管道截面积A=Q/3600/S0.092592593风速S6kw机械通风设计手册P229一般为0.7~0.9一般为0.5~0.8一般为0.5~1.0二用一备的时候选0.5kw查机械通风设计手册P229表8-12查机械通风设计手册P229表8-12功率P(kW)0.75效率（%）0.75kw机械通风设计手册P229一般为0.7~0.9一般为0.5~0.8一般为0.5~1.0二用一备的时候选0.5kw查机械通风设计手册P229表8-12kw机械通风设计手册P229一般为0.7~0.9一般为0.5~0.8一般为0.5~1.0二用一备的时候选0.5kw查机械通风设计手册P229表8-12KWj/hm³/h机械通风设计手册P229kwkw/（m3·h）108000000kJ/kg·Kkg/m325℃时密度为1.185℃13.029℃m²取1200*900m/s2~4m/sm²取800*630m/s5~8m/sm²取600*400m/s2~4m/sm²取400*250 m/s5~8m/s风设计手册P229表8-121.1~1.52.2~3.04.0~5.57.5~1518.5~220.770.820.850.870.89。
罗茨鼓风机的流量计算公式罗茨鼓风机的流量计算公式罗茨鼓风机是一种广泛应用于许多工业领域的离心式风机，它有着独特的特点，例如高效、噪音小、振动小等。
在工业生产中，经常需要计算罗茨鼓风机的流量，这对于生产效率的提高，产品质量的保证以及工业设备的合理运行都是至关重要的。
在计算罗茨鼓风机的流量时，需要使用一个特定的公式，该公式可以根据罗茨鼓风机的转速、压力、温度等参数来计算其流量。
这个公式是由罗茨鼓风机的类别和工况来决定的，下面分别介绍罗茨鼓风机的两种常见类别和其流量计算公式。
一、单边吸气罗茨鼓风机的流量计算公式单边吸气罗茨鼓风机也称为L型罗茨鼓风机，它一般用于低压的气体输送，通常被用于树脂输送、废气处理等工业应用。
单边吸气罗茨鼓风机的流量公式如下：Q=V×(P1-P2)/(R×T)其中，Q表示流量，V表示鼓风机的排气体积，P1和P2分别表示鼓风机的吸气口和排气口的压力，R表示气体常数，T表示气体的温度。
二、双边吸气罗茨鼓风机的流量计算公式双边吸气罗茨鼓风机也称为Z型罗茨鼓风机，它通常用于高压的气体输送，例如用于水处理、熔炼等工业生产领域。
双边吸气罗茨鼓风机的流量公式如下：Q=V×(P1-P2)/(R×T)×K其中，Q表示流量，V表示鼓风机的排气体积，P1和P2分别表示鼓风机的吸气口和排气口的压力，R表示气体常数，T表示气体的温度，K 为系数。
在实际应用中，可以通过测量罗茨鼓风机吸气口和排气口的压力和温度来计算其流量大小。
另外，需要注意的是，罗茨鼓风机的转速和叶片数量也会对其流量产生影响，因此在进行流量计算时也需要考虑这些因素。
总的来说，罗茨鼓风机的流量计算公式是一个非常重要的工具，在很多工业应用中都有广泛的使用。
了解流量计算公式的种类和应用能够帮助工业生产者更加科学、高效地利用罗茨鼓风机，从而提高工业生产的质量和效率。
1曝气量计算.有关参数：Q ： 设计处理水量（150m 3/h ）；0S ： 设计进水BOD （1.035Kg/ m 3）；e S ： 设计出水BOD （0.030Kg/ m 3）；BOD K ：氧化每5kgBOD 需氧kg 数（52kgBOD kgO ），通常取1.0～1.2；E A ： 氧转移效率0R ： 需氧量（h kgO 2）；R ： 需气量（m 3/h ）；由于进入接触氧化池中的CODcr 较高，达到2470mg/L ，BOD 5/ CODcr=1035/2470=0.42；可生化性较好，在生化过程中大部分CODcr 也会在接触氧化池中去除，所以校核需气量时必须考虑这部分CODcr 的去除，计算方法同上，R`=1.2(2.47-1.035-0.03-0.12)×150/(0.3×16％)＝4818.75 m 3/h＝80.31 m 3/min鼓风机选型根据5.11、5.29、5.33.3中的需气量计算，总需气量为：Q 总＝Q 气（均质池1、2）＋Q 气（接触氧化池）＝8.33＋21＋62.81＋80.31＝172.45m 3/min鼓风机选型如下：数量：四台（三用一备）型号：3L63WC风量：Q=65.3m 3/min风压：P ＝58.8kpa功率：N=90KW一． 设计规模与工艺：1． 设计水量：40000t/d;2． 设计工艺：采用CASS 工艺（循环式活性污泥法），即连续进水，间歇出水，循环曝气，在生物除炭的过程中，同时实现消化、反消化的功能，并同时具有良好的沉淀性能，工艺流程简单。
二．水质要求：1．进水水质：水质指标 BOD 5COD SS TN NH 4-N TP PH mg/L 180 400 200 40 30 4 6~92．出水水质：水质指标 BOD 5COD SS TN NH 4-N TP PH mg/L 20 60 20 20 8 1 6~9三．所需的需氧量与通气量：1．需氧量：由进水水质、和CASS 的参数可得，间歇曝气时的每小时的标准需氧量为1378.16kgO 2/h 。
