电子产品设计实验实验报告一、实验目的本次电子产品设计实验的主要目的是通过实际操作,深入了解电子产品设计的流程和方法,培养我们的创新思维、工程实践能力以及解决实际问题的能力。
同时,通过实验,熟悉电子电路的设计、原理图绘制、PCB 布线、元器件选择与焊接、电路调试等环节,掌握相关工具和软件的使用,为今后从事电子产品研发工作打下坚实的基础。
二、实验设备与材料1、实验设备数字示波器函数信号发生器直流电源万用表电烙铁热风枪2、实验材料电路板电阻、电容、电感、二极管、三极管等电子元器件集成电路芯片三、实验原理本次实验设计的电子产品是一个简易的温度控制器。
其工作原理是通过温度传感器采集环境温度,将温度信号转换为电信号,经过放大、滤波等处理后,输入到微控制器(MCU)中。
MCU 根据预设的温度阈值,控制加热或制冷设备的工作状态,从而实现对环境温度的控制。
在电路设计方面,温度传感器采用热敏电阻,其电阻值随温度的变化而变化。
通过与固定电阻组成分压电路,将温度变化转换为电压变化。
电压信号经过运算放大器进行放大,再通过低通滤波器去除噪声干扰。
放大和滤波后的信号输入到 MCU 的模拟输入引脚,MCU 对信号进行 A/D 转换和处理,通过数字输出引脚控制继电器的开关状态,从而实现对加热或制冷设备的控制。
四、实验步骤1、电路设计根据实验原理,使用电路设计软件绘制原理图。
在原理图绘制过程中,合理布局元器件,确保电路连接正确、清晰。
完成原理图绘制后,进行电气规则检查,确保没有错误和警告。
2、 PCB 布线将原理图导入PCB 设计软件,根据电路板的尺寸和元器件的封装,进行 PCB 布线。
布线时遵循布线规则,尽量减少走线长度和交叉,保证信号的完整性。
完成 PCB 布线后,进行设计规则检查,确保布线符合要求。
3、元器件选择与采购根据原理图和 PCB 设计,选择合适的电子元器件。
在选择元器件时,考虑其性能、参数、价格等因素,确保满足实验要求。
直流稳压电源的方框图其中:
仿真电路图进行电路仿真,结果如下:
焊接要求示意图
焊接操作过程示意图
电路原理图
依据原理图建立文件
电路文件图
先生成网络表,再建立文件,导入网络表后自动布线,并对其进行手工调整,最终效果图如下图所示。
最终效果图
)本组最终定型
最终定型电路板图
最终选取本人的电路板
其实,广义上讲,印刷电路板的设计只要符合电气规则就好。
然后是看制作电路板的设备是什么,若是数控一体化机,用元件库默认的
刻板界面截图整个刻板过程大约需要20分钟。
)板底图
雕刻完成后,板底层图片如下图。
板底层图
)可调直流稳压电源电路安装
严格按照电路图和下面焊接要求进行焊接。
焊接工艺图
最终,安装顶面图为下图:
安装顶面图
底层焊接图如下图:
底层焊接图
元器件清单
器件清单图。
电子产品工艺技术报告书报告书主题:电子产品工艺技术报告日期:XXXX年XX月XX日一、概述电子产品是现代社会的重要组成部分,随着科技的发展和消费需求的增加,对电子产品的工艺技术要求也越来越高。
本报告将对电子产品的工艺技术进行分析和总结,并提出改进意见。
二、电子产品工艺技术分析1. 外观设计外观设计是电子产品的重要特征之一,它不仅需要满足用户的审美需求,还要考虑产品的功能和使用便捷性。
现在的趋势是将产品外观设计简约化、轻薄化,并加入一些创新的元素,以吸引消费者的眼球。
2. PCB布线技术PCB布线技术在电子产品的制造中起到了至关重要的作用。
合理的布线设计可以减少信号传输的干扰,提高产品的稳定性和性能。
近年来,由于电子产品的发展和功能的增加,对于高速传输的需求也越来越高,因此需要采用更精细的布线技术。
3. 表面贴装技术表面贴装技术是电子产品制造的重要环节,它包括了元器件贴装和焊接过程。
高效的表面贴装技术可以提高产品的生产效率和质量稳定性。
目前,非触摸输入设备市场需求增加,对于小尺寸、高灵敏度的各类元器件也提出了更高要求。
4. 模具制造技术模具制造技术是电子产品工艺中的关键环节之一。
优良的模具制造技术可以保证产品的精度和一致性。
同时,模具制造技术的改进也能够缩短生产周期,提高产品的生产效率。
三、改进建议基于对电子产品工艺技术的分析,我们提出以下改进建议:1. 进一步加强外观设计团队,注重产品的创新和用户体验,提高产品的市场竞争力。
2. 加强对高速传输布线技术的研发和应用,提高产品的性能和稳定性。
3. 与供应商合作,使用质量更高、更适应小尺寸高灵敏度元器件的表面贴装技术。
4. 加强模具制造技术的研究,提高模具的精度和生产效率,以适应快速变化的市场需求。
四、总结本报告对电子产品的工艺技术进行了分析和总结,并提出了改进建议。
我们相信,随着科技的进步和工艺技术的不断创新,电子产品将会更加轻薄、高效、功能强大,并且更好地满足消费者的需求。
摘要由于家用电风扇市场竞争越来越激烈,快速有效的掌握市场发展状况成为了企业及管理者成功的关键。
市场发展分析是一个科学系统的工作,直接影响着企业发展战略的规划、产品营销方案的设计、企业投资方略的制定以及未来发展方向的确定。
家用电风扇市场分析并非单纯从某一个层面对市场进行评价分析,要得到有实际价值、具有指导意义的结论,就必须从专业的角度对市场进行全面细致的剖析。
这样,才能时刻保持清晰的发展思路,不会因纷繁的信息而迷失,在日益激烈的市场竞争中立于不败之地。
通过protel99se设计的电风扇,电风扇的主要由交流电源,电动机,辅绕组和抽头组成。
电动机带动风叶转动,抽头负责档位的控制,辅绕组作为电风扇运作的辅助。
该电路可实现电风扇的扇叶转动和电风扇档位控制功能。
当开关K闭合时,D1,D2,D3和D4四个二极管组成的电动机控制电风扇的风叶转动。
关键字:扇叶转动,档位控制,交流电源,电动机目录摘要 (1)1 需求分析 (3)1.1市场分析 (3)1.2产品简介 (3)1.3设计目的 (3)1.4protel99se (4)1.4.1 protel99se简介 (4)1.4.2电路工程设计部分 (4)2 概要设计 (5)2.1电风扇构造 (5)2.2元件选择 (5)2.3 主要元件参数 (5)3 详细设计 (6)3.1设计思路 (6)3.2总电路设计图 (6)3.3工作原理 (6)3.4PCB封装图 (7)3.5详细元件列表参数 (7)4总结 (9)参考文献 (10)1 需求分析1.1市场分析如今的电风扇已一改人们印象中的传统形象,在外观和功能上都更追求个性化,而电脑控制、自然风、睡眠风、负离子功能等这些本属于空调器的功能,也被众多的电风扇厂家采用,并增加了照明、驱蚊等更多的实用功能。
这些外观不拘一格并且功能多样的产品,预示了整个电风扇行业的发展趋势。
在追求个性时尚以及精致化的时代,消费者似乎对娇小可爱的家电产品情有独钟,于是扮相可爱、颜色亮丽、体积娇小的转页扇,各种便携式电风扇应运而生。
电子产品制造设计报告1. 引言本报告旨在介绍并分析一款新型电子产品的制造设计。
这款电子产品是一款智能手环,具备各种功能和特点,能够满足用户的需求。
2. 产品特点该智能手环具有以下特点:2.1 多功能智能手环集成了多种功能,包括实时心率监测、计步器、睡眠监测、手机通知提醒等。
用户可以通过手环来监测自身健康状况,并且能够及时了解手机接收到的信息和通知。
2.2 智能化手环具备智能化功能,能够自动调节亮度、语音交互、手势控制等。
用户可以通过语音或手势与手环进行交互,提高产品的用户友好性和便利性。
2.3 防水防尘手环采用防水材料和防尘设计,可以在一定的水深和恶劣环境下使用。
用户可以随时佩戴手环,无需担心日常活动中的水花和灰尘对产品的影响。
3. 制造设计3.1 外观设计手环外观采用简约设计风格,线条流畅,通体光滑。
表面材料选用优质塑料,手感舒适,轻盈便携。
同时手环采用多种颜色可选,以满足不同用户的需求和喜好。
3.2 内部结构设计手环采用可拆卸式设计,方便更换和维修内部零部件。
同时内部结构设计紧凑,合理分布各个功能模块,并采用模块化设计,方便生产和后期维护。
3.3 电池和充电设计手环配备高容量锂电池,能够提供长时间的使用寿命。
充电方式采用无线充电技术,用户只需将手环放在充电底座上即可进行充电,方便快捷。
3.4 材料选择手环外壳材料采用环保塑料,具备良好的防水性能和耐磨性能,能够有效保护内部零部件。
电子元器件选用高品质的芯片和传感器,确保产品性能和稳定性。
3.5 工艺和质量控制生产过程中采用先进的制造工艺,包括注塑成型、组装焊接、系统测试等。
同时,在每个流程中都严格进行质量控制,确保产品的制造质量和一致性。
4. 结论该智能手环通过多功能、智能化设计和防水防尘等特点,能够满足用户对健康监测和消息提醒的需求。
外观设计简约流畅,内部结构紧凑,材料和工艺选择合理,产品具备良好的用户体验和持久的使用寿命。
在生产过程中,通过严格的质量控制,确保产品性能和一致性。
电子产品设计报告摘要:自动调光灯的安装、焊接及调试,能让我们了解电子产品的装配过程;掌握电子元器件的识别及质量检验;学习整机的装配工艺;培养动手能力。
关键词:自动调光灯的安装、调试、工作原理。
一、引言:有时侯我们自以为简单的事情,当做起来时才知道并不是我们想象的那么简单。
任何一件事要做好都要掌握一定的技术,还必须具备一定的素质才能完成。
要了解一项工种,掌握焊接和电子工艺的操作技术,光靠看书本和讲解是不行的。
所谓实习就是要我们自己实际的去练习,去操作。
要真正的把从书本的理论知识转到实际操作、实践中去。
还有就是不能由着自己的性子来操作,电路原理:利用电阻电容元件构成触发电路调光灯电路,交流电经过单相桥式整流电路变成直流触发电压,加在晶闸管的电极上,直到脉动经过滑动变阻器,电阻,向电容充电,当充至一定值时,晶闸管开通,灯泡发光,当双向晶闸管的电压过零时,晶闸管管断,不断重复以上过程,调节滑动变阻器改变电容的充电速率,所以改变晶闸管的导通角,从而灯泡正电流的有效值发生变化。
二、安装前的准备工作:所需的基本工具:电烙铁(焊枪)、烙铁架、松香、万用表、镊子、偏口钳、螺丝刀。
焊接工艺要求: 1、在焊接之前要仔细的查看个元件的个数,以及用万能表测试个元件性能是否为良好的。
2、要清楚的识别元件种类和作用3、在撤离电烙铁的同时要保证电路板不要晃动以免产生虚焊。
4、在焊接三极管的时候要注意分清它的集电极、基础极和发射极。
5、在焊接中要服从后级向前级安装,先小后大的原则。
焊接工艺实训的体会:在电焊的收音机的时候,学会电焊应该是我最大的收获,下面简单介绍以下焊接的体会,焊接最需要注意的是焊接的温度和时间,焊接时要使电烙铁的温度高于焊锡,但是不能太高,以烙铁接头的松香刚刚冒烟为好,焊接的时间不能太短。
三、自动调光灯的电路方框图,电路图如下:原理图PCB图注意事项:PCB图制作时要根据元件的大小,管脚的距离,进行封装。
布线要做到简单,面积小,单层线路,排列有序。
电子工艺实习实验设计报告一、实习目的通过本次电子工艺实习实验,使学生熟悉手工焊接的常用工具的使用及其维护与修理,基本掌握手工电烙铁的焊接技术,能够独立完成简单电子产品的安装与焊接。
同时,使学生熟悉印制电路板(PCB)设计步骤和方法,能够根据电路原理图和元器件实物设计并制作印制电路板。
此外,学生还需熟悉常用电子元器件的类别、符号、规格、性能及其使用范围,能查阅有关的电子器件资料。
通过实习,培养学生正确识别和选用电子器件的能力,并熟练使用普通万用表和数字万用表。
最后,学生应了解电子产品的焊接、调试与维修方法,为将来的电子技术学习和研究打下坚实基础。
二、实习要求1. 学生应熟悉常用的电子元器件的识别和测试方法。
2. 学生需练习并掌握正确的焊接方法,能够独立完成简单电子产品的安装与焊接。
3. 学生要了解电子产品的生产工艺文件,能够看懂接线图,理解图上的符号及图注并与实物能一一对照。
4. 学生应认真阅读有关的工艺图纸及文件,并据此独立进行安装、连焊,记录实习过程中的心得、经验和体会。
5. 学生需根据文件调试电子产品,学会利用仪器和工具进行故障排除,使整机达到指标要求。
6. 学生要根据工艺文件的指导,独立封装整机外壳,完成一件正式的产品。
三、实习内容1. 掌握焊接的操作方法和注意事项。
2. 练习焊接技能,包括焊接元件的拆卸与安装。
3. 学习印制电路板(PCB)设计软件,制作简单的PCB。
4. 根据电路原理图和元器件实物,设计并制作一个简单的电子电路。
5. 学习电子产品的调试与维修方法,对完成的产品进行调试和故障排除。
四、实习过程1. 实习开始前,学生要参加安全教育,了解实习过程中的安全注意事项。
2. 学生分组进行实习,每组有一位指导老师负责指导。
3. 学生首先学习焊接技能,掌握常用焊接工具的使用方法,然后进行焊接练习,包括焊接元件的拆卸与安装。
4. 学生学习PCB设计软件,制作一个简单的PCB,并学会使用PCB制作设备进行印刷。
电子产品设计实验实验报告一、实验目的本次实验旨在通过设计和实现一个电子产品,掌握电子产品开发的基本流程和方法,并熟悉常用的电子元器件和电路设计工具。
二、实验原理1. 电子产品设计流程:电子产品设计一般包括需求分析、电路设计、PCB设计、嵌入式程序编写、测试和调试等阶段。
2. 电子元器件的选择和应用:在设计电子产品时,我们需要根据特定的功能需求选择合适的电子元器件,例如微控制器、传感器、电源管理芯片等,并根据其功能特性和规格书进行电路设计。
3. 电路设计工具的使用:常用的电路设计工具有Protel、Altium Designer、Eagle等,我们可以通过这些工具进行电路原理图和PCB布局设计。
三、实验过程本次实验以设计和实现一个温湿度监测器为例,具体步骤如下:1. 需求分析:根据实验要求和功能需求,确定设计一个能够测量环境温度和湿度的电子产品。
2. 电路设计:根据需求分析,选用适当的传感器、微控制器和显示装置等元器件。
设计温湿度传感器与微控制器之间的接口电路,包括模拟信号的采集和数字信号的处理。
3. PCB设计:利用电路设计工具进行PCB布局设计,包括元器件的布置和线路的连接。
需要注意避免线路的干扰和交叉。
4. 嵌入式程序编写:根据设计的电路和硬件资源,使用相应的开发软件进行嵌入式程序编写。
编写程序实现温湿度数据的采集和显示。
5. 测试和调试:将设计好的电子产品进行组装和调试。
通过测试验证设计的功能是否符合预期,如测量精度、显示准确性等。
四、实验结果经过设计和测试,我们成功实现了一个温湿度监测器。
该产品能够准确地测量环境的温度和湿度,并通过显示屏进行实时显示。
五、实验总结与展望通过本次实验,我们深入了解了电子产品设计的基本流程和方法,掌握了电子元器件的选择和应用技巧,熟悉了常用的电路设计工具和嵌入式程序编写方法。
在今后的学习和实践中,我们将进一步提高电子产品设计的能力,不断探索和创新,设计出更加优秀和实用的电子产品。
电子产品设计实验报告引言本实验旨在设计一款电子产品,并进行相应的测试和分析,评估其性能和可行性。
本报告将详细介绍设计的背景、目标、方法、实验结果以及结论。
设计背景电子产品在现代生活中起着重要的作用,如智能手机、电脑等。
为了满足人们对新技术和便利性的要求,我们决定设计一种新型电子产品,以提高用户体验和功能性。
设计目标我们的设计目标是开发一款小型、便携式的智能音箱。
该音箱具有语音助手功能、蓝牙连接以及高音质输出等特性。
我们希望通过该设计,为用户提供便捷的音乐播放和其他信息服务。
设计方法为了实现设计目标,我们采取了以下步骤:1. 确定需求:调研市场和用户需求,明确智能音箱的功能和特性。
2. 设计架构:确定所需的硬件和软件组件,并搭建系统的整体架构。
3. 硬件选择:选择合适的电子元件、主控芯片和音频输出设备。
4. 软件开发:编写控制音箱功能的软件程序,并开发语音助手的人工智能算法。
5. 原型制作:制作音箱的实物原型,并进行必要的调试和优化。
6. 功能测试:对音箱的各项功能进行测试和验证,包括语音识别、蓝牙连接和音质输出等。
7. 用户反馈:邀请用户使用音箱并收集反馈意见,以便进一步改进设计。
实验结果经过设计和测试,我们成功开发了一款小型智能音箱。
该音箱具备以下特点和功能:- 支持语音助手:用户可以通过语音指令进行音乐播放、天气查询等操作。
- 蓝牙连接:用户可以通过蓝牙与其他设备进行无线连接,方便传输和分享音频文件。
- 高音质输出:音箱具备高品质的音频输出,提供清晰、逼真的音乐体验。
- 便携式设计:音箱体积小巧,方便携带和放置在任何空间。
结论通过本次实验,我们成功设计并开发了一款性能良好的智能音箱。
该音箱具备先进的语音助手功能、蓝牙连接和高音质输出等特点,能够满足用户的音乐播放和信息查询需求。
进一步的改进和优化可使该产品更加出色,提升用户体验。

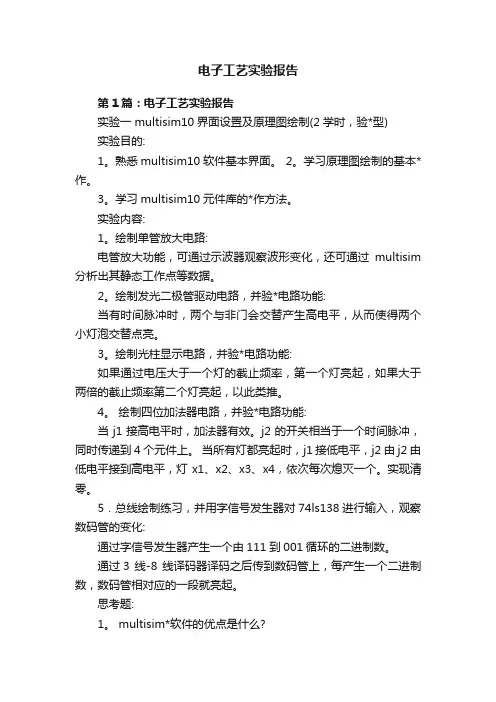

电子工艺实验报告第1篇:电子工艺实验报告实验一 multisim10界面设置及原理图绘制(2学时,验*型)实验目的:1。
熟悉multisim10软件基本界面。
2。
学习原理图绘制的基本*作。
3。
学习multisim10元件库的*作方法。
实验内容:1。
绘制单管放大电路:电管放大功能,可通过示波器观察波形变化,还可通过multisim 分析出其静态工作点等数据。
2。
绘制发光二极管驱动电路,并验*电路功能:当有时间脉冲时,两个与非门会交替产生高电平,从而使得两个小灯泡交替点亮。
3。
绘制光柱显示电路,并验*电路功能:如果通过电压大于一个灯的截止频率,第一个灯亮起,如果大于两倍的截止频率第二个灯亮起,以此类推。
4。
绘制四位加法器电路,并验*电路功能:当j1接高电平时,加法器有效。
j2的开关相当于一个时间脉冲,同时传递到4个元件上。
当所有灯都亮起时,j1接低电平,j2由j2由低电平接到高电平,灯x1、x2、x3、x4,依次每次熄灭一个。
实现清零。
5.总线绘制练习,并用字信号发生器对74ls138进行输入,观察数码管的变化:通过字信号发生器产生一个由111到001循环的二进制数。
通过3 线-8 线译码器译码之后传到数码管上,每产生一个二进制数,数码管相对应的一段就亮起。
思考题:1。
multisim*软件的优点是什么?未完,继续阅读 >第2篇:电子工艺实验报告书电子息信学院验实告报书课程 :名电子产题:目电子品工产流程实验艺电路(设、刻板制计、焊作、接调试实验类别)班学级姓号: 名::[综]合评语学习态度: 设计件文完整* 测结果问试题探究书写范规* (□极;积(□完;整( 正确□;(□深;入( □规范□,般;一□ 较差□)本完基整;□完不整) □基本正确;□部分确) □ 较正深;入□未答 ) 作基本□合要符,求不符合□求要)d□绩:成□ □ab c□指导教: 师阅批时: 年间月日艺验报实告-1-一、验内实电子产品工艺容程流验实:成一完稳款印刷压电板的电路路设,计板制作刻、品样焊、接调试的整个过程并,编制必的工要艺文。
吉林大学珠海学院课程设计报告设计题目学生姓名学号所属院系专业班级指导教师设计地点20 年月日摘要报告目录示例目录第一章绪论1.1电子工艺课程设计的性质、目的1·熟悉手工焊接的常用工具的使用及其维护与修理2·基本掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3·熟悉印制电路板设计步骤和方法,熟悉手工制作印制电路板的工艺流程,能够根据电路原理图,元器件实物设计并制作印制电路板。
4·熟悉常用电子元器件的类别,符号,规格,性能及其使用范围,能查阅有关的电子器件图书。
5·能够正确识别和选用常用的电子器件,并且能够熟练使用普通万用表和数字万用表。
6·了解电子产品的焊接,调试与维修方法。
1.2基本要求1·要求学生熟悉常用的电子元件的识别,测试方法。
2·要求学生练习和掌握正确的焊接方法。
3·要求学生练习和掌握电子工艺的基本要求,了解电子产品的生产的工艺文件,对照电路原理图,能看懂接线图,理解图上的符号及图注并与实物能一一对照。
4·认真阅读有关的工艺图纸以及文件,并据此细心独立的进行安装,连焊,并记录有关的心得,经验和体会。
5·根据文件调试,会利用仪器和工对机芯进行调试,学会排除故障,使整机达到指标要求,6·根据工艺文件的指导,独立封装整机外壳,至少完成一件正式的产品。
1.3安全用电1)220伏交流电使用注意事项;2)电解电容使用注意事项,极性不可接反;3)变压器使用注意事项:输入输出不可接反;4)交流接线端的处理方法;5)电源插线板的使用;6)实验室电源的供给与切断方法;7)烙铁的使用与注意事项。
第2章常用电子元器件2.1电阻器和电位器电阻的作用1、在串联电路中,起分配电压作用2、在并联电路中,或分配电流的作用3、对于滑动变阻器,则起到改变电流大小的作用,从而调节部分导体的电压大小。
大学创新设计电子产品报告引言大学创新设计电子产品项目是为了培养学生的创新能力以及应用电子技术解决实际问题的能力而设立的。
本报告将介绍我们小组在本次项目中设计的电子产品以及其创新之处。
背景随着科技的发展和社会的进步,人们对于电子产品的需求不断增加。
然而,传统的电子产品在功能与设计上往往难以满足多样化的需求。
因此,为了打破传统框架,我们小组决定设计一款创新的电子产品,以提供更好的用户体验。
目标我们的目标是设计一款结合智能家居控制和娱乐功能的电子产品,使用户可以通过一个设备来控制家庭的各种设备,同时还能享受多种娱乐功能,如音乐播放和影视娱乐。
创新设计为了实现目标,我们小组进行了深入的研究和探索。
在功能上,我们采用了智能家居系统的技术,使用户可以通过设备连接到家庭的各种设备,如灯光、空调、电视等。
同时,我们还添加了语音识别功能,用户可以通过语音指令来控制设备,使操作更加方便。
在娱乐功能方面,我们加入了音乐播放和影视娱乐功能,用户可以通过设备直接播放自己喜欢的音乐和电影。
除了功能上的创新,我们也注重产品的设计和外观。
我们采用了简约的设计风格,使产品看起来更加现代化和时尚。
同时,我们还使用了高质量的材料,提升产品的质感。
此外,我们还注重产品的易用性,通过人机交互的设计,使用户可以轻松上手,不需要复杂的操作步骤。
原型展示我们小组经过多次迭代和测试,最终完成了电子产品的原型设计。
在原型中,我们展示了各种功能的实现,包括智能家居控制、语音识别、音乐播放和影视娱乐功能。
同时,我们也演示了产品的外观和用户界面设计。
实施计划接下来,我们将进一步完善原型并进行功能测试,以确保产品的稳定性和可靠性。
同时,我们还将进行用户调研和反馈收集,以提升产品的用户体验。
最终,我们将制定产品的生产计划,并寻找合适的合作伙伴进行生产和销售。
结论通过本次电子产品的创新设计项目,我们小组得到了宝贵的经验和锻炼。
我们不仅学习到了电子技术的应用,还提升了团队合作和创新能力。
第1篇随着科技的飞速发展,电子产品已经成为我们生活中不可或缺的一部分。
从智能手机到智能穿戴设备,从家用电器到工业控制系统,电子产品在各个领域都发挥着重要作用。
而电子产品的制造工艺,则是保证其质量、性能和可靠性的关键。
本文将详细介绍电子产品制造工艺的各个环节。
一、设计阶段1. 原型设计在设计阶段,首先需要根据产品功能、性能、成本等因素,确定产品的基本结构。
设计师会运用CAD(计算机辅助设计)软件进行电路板布局、元件选择、电路设计等,制作出产品原型。
2. 仿真验证在原型设计完成后,通过仿真软件对电路进行模拟,验证电路的稳定性和性能。
仿真验证包括电路仿真、电磁场仿真、热仿真等,以确保产品在实际应用中能够满足设计要求。
3. 设计优化根据仿真结果,对电路进行优化,提高产品的性能和可靠性。
设计优化包括电路简化、元件选择、电路布局优化等。
二、生产阶段1. 元件采购根据设计要求,采购所需的电子元件,包括电阻、电容、二极管、晶体管、集成电路等。
在采购过程中,要确保元件的质量和性能符合标准。
2. 元件加工对采购的元件进行加工,包括切割、打孔、焊接等。
加工过程中,要保证元件的精度和一致性。
3. 贴片加工将加工好的元件贴附到电路板上,包括表面贴装(SMT)和手工焊接。
贴片加工是电子产品制造中的关键环节,直接影响到产品的质量和可靠性。
4. 焊接工艺焊接是连接电路板上的元件的关键工艺,包括手工焊接和机器焊接。
焊接过程中,要保证焊接点的可靠性、稳定性和美观性。
5. 组装与调试将贴片加工好的电路板组装成产品,并进行调试。
调试过程包括功能测试、性能测试、稳定性测试等,确保产品符合设计要求。
三、品质控制1. 进料检验在元件采购和加工过程中,对进料进行检验,确保元件的质量和性能符合标准。
2. 过程检验在生产过程中,对关键工艺环节进行检验,如焊接、组装等,确保产品质量。
3. 出厂检验产品组装完成后,进行全面的出厂检验,包括外观检查、功能测试、性能测试等,确保产品符合标准。
电子行业电子产品设计报告1. 简介本报告旨在对电子行业中的电子产品设计进行详细分析和总结。
首先,我们将对电子行业的背景和现状进行概述,然后深入研究电子产品的设计流程和关键要素。
最后,我们将通过一个案例研究来展示一个成功的电子产品设计实例。
2. 电子行业背景与现状电子行业是指涉及到电子技术、电子元器件和电子产品的各个方面的产业。
随着科技的进步和人们对科技产品的日益依赖,电子行业也得到了迅猛发展。
目前,电子行业已经广泛应用于通信、计算机、家电、汽车、医疗等领域,且不断涌现出新的创新产品和技术。
然而,电子行业也面临着一些挑战。
首先,市场竞争激烈,产品同质化趋势明显。
其次,技术更新换代快,产品的寿命周期较短。
此外,产品设计需要考虑到环境保护和可持续发展的要求。
3. 电子产品设计流程电子产品设计通常包括以下几个关键步骤:3.1 需求分析与定义在设计产品之前,需要首先明确产品的需求和目标。
这包括对目标用户的分析,市场分析,以及产品的功能需求和性能指标等方面。
通过对需求的明确,可以为后续设计提供明确的方向。
3.2 概念设计与原型制作概念设计是将需求转化为初步设计方案的过程。
在这个阶段,设计团队需要进行创意的思考,进行多样化的设计方案探索,并选择一个最有潜力和可行性的方案进行进一步研究和改进。
在确定最终设计方案之前,可以制作初步的原型来验证和测试设计的可行性。
3.3 详细设计与开发在确定了概念设计方案之后,需要对产品进行详细设计和开发。
这包括电路设计,PCB布局,外壳设计等方面。
在这个过程中,需要进行多次的测试和优化,以确保产品的性能和质量。
3.4 生产制造与测试完成了详细设计和开发之后,需要将产品投入到生产制造阶段。
在这个阶段,需要选择合适的生产工艺和制造厂商,并进行生产流程的管理。
此外,还需要对成品进行质量测试和验证,以确保产品的符合设计和规格要求。
3.5 市场推广与售后服务最后,完成了产品的制造之后,需要进行市场推广和售后服务。
电子产品设计报告电子产品设计报告随着科技的发展越来越快,电子产品在人们的生活中扮演着越来越重要的角色。
如今,人们对电子产品的需求不再仅仅局限于功能和基本的外观,越来越多的人追求的是拥有时尚设计、超强性能和人性化的智能化功能的电子产品。
因此,电子产品设计变得越来越重要。
一个高质量的电子产品设计报告是设计师们必备的工具,可以帮助他们实现创意和提高设计的准确性。
一个好的设计报告应该具备以下几个方面的内容:1. 概览- 概述项目目标、用户需求、目标市场和电子产品类型。
在设计报告中应该明确地表述产品的固有目的,描述产品的目标市场、目标用户和应对的市场需求。
2. 概念设计- 给出创意的概念、形状、材料和制造成本估算。
在设计报告中,必须给出具体的产品概念图和原创的方案。
概念设计必须包含产品的大小、形状、颜色、样式、外观、功能和用途描述。
3. 设计评估- 包括产品功能、原始的材料和制造成本估算。
对概念设计进行评估,制定合理的标准,对产品的特定功能进行分析评估,如性能、可维护性、可定制性、可靠性和平衡性等因素。
4. 产品设计- 提供详细的2D和3D图像、尺寸和物料清单。
在设计报告中明确展示产品的外观设计、大小等尺寸参数,以及材料清单和组件配件清单等必须的信息,以便制造和实施产品。
5. 制造过程控制- 说明每个领域的开发和制造操作程序,以确保过程顺利,安全和正确。
在设计报告中,必须对产品制造的每一步进行详细的描述,确定项目的每个阶段和过程的计划,确保生产、测试和交付到客户的按时进行。
6. 用户评估和测试- 包括产品的整体性能、易用性、健壮性和可靠性等。
对于电子产品设计来说,用户取向是最重要的。
在设计报告中,必须描述测试方法、测试设备和测试结果以及根据测试结果对产品进行改进的具体方案。
综上所述,一个好的电子产品设计报告是设计师们必备的工具,它能够帮助设计师们更好地理解和制定项目计划,确保电子产品的设计和生产更加高效、可靠和有竞争力。
电子产品设计报告电子产品设计报告一、项目背景近年来,生活中电子产品的使用越来越普遍。
随着科技的不断发展,电子产品潜力不断释放出来,为我们的生活带来了更多的便利。
电子产品的设计与制作是与科技发展密切相关的,而产品设计的关键是创新思维。
同时,对于设计人员来说,让产品具有符合人机工程的设计理念也是必不可少的。
针对这种情况,一个新的电子产品设计被提出来。
设计灵感来源于每日生活中的“洛谷”,可以方便地提供给用户一些编程技术。
该产品也可以在较短的时间内让用户掌握编程技能,且易于使用。
二、设计目标1. 打造一个基于手机的、与“编程”相关的工具平台2. 利用用户数据和反馈,不断改进产品3. 提供良好的交互界面和用户体验三、产品设计1. 功能描述该产品是一个基于手机的编程工具平台,提供编程指导、学习资源和一些推荐的编程例子。
同时,改平台也可以支持用户分享自己的编程经验和成就,通过社区的形式可以打造出去与平台ら其他用户互动的社交性质。
2. 用户画像由于这个平台主要是面向未来的编程爱好者,因此它的核心用户群体应该是一些编程初学者和编程教育工作者。
3. 用户需求针对该产品,核心用户主要期望如下:1)提供编程学习相关的各种资源2)快速地掌握编程技巧和方法3)支持更多的编程项目交互方式4)长期跟踪得到用户的编程数据和反馈4. 设计思路1)界面设计该产品的界面应该设计为简单、整洁、便利。
这样可以让更多的用户快速掌握使用方式。
而这种设计方式,也需要更多地考虑到用户的操作便利性和易用性,以便达到更好的用户体验。
该产品应该分为两个部分:学习和社区交流。
学习部分可以提供编程资源、指导、代码可视化等。
而社交部分可以允许用户互动、分享自己的编程经验和资源。
2)编程引擎该平台可以支持多种编程,应该提供简单、易用、兼容性强的“语言”引擎。
同时,编程引擎的代码应该是开源的,以吸引到更多的社区开发者和用户参与、改进。
3)人机交互该平台要实现一流的人机交互体验,必须要设计出符合人休工程学的交互模式。
电子产品分析与制作报告电子产品分析与制作报告作为目前社会发展的必不可少的一部分,电子产品的普及程度越来越高。
电子产品的种类已经有了数不胜数,涵盖了人们日常生活的方方面面。
本份报告将对一款电子产品进行分析与制作,旨在从理论和实践两个方面探讨电子产品的制作过程。
一、产品分析产品名称:LED呼吸灯1.产品功能该产品在制作完成之后会不断呼吸的跳动,有节奏的呼吸灯效果。
该产品没有具体的应用场景,仅仅作为玩具使用。
2.技术细节该产品使用了51单片机作为主控芯片,同时使用了LED灯条进行呼吸灯效果的制作。
其中,通过51单片机控制LED灯的开关,从而实现呼吸灯的效果。
3.制作难度该产品的制作难度并不高,对于熟悉电子制作工具的人而言制作起来会比较简单。
但对于初学者来说,可能会比较困难,因为需要学习一些基本的电子原理知识,以及51单片机的一些基础编程知识。
二、产品制作1.所需材料和工具材料:51单片机、LED灯条、面包板、100Ω电阻*8、10K 电阻*1、220μF电容*1、红外遥控器*1、CR2032纽扣电池*1等。
工具:焊接工具、钳子、剪刀等。
2.焊接步骤(1) 将100Ω电阻*8和LED灯条一一焊接在面包板上,注意电阻两端的正负极连接。
(2) 焊接10K电阻和220μF电容,以及51单片机,并注意焊接正确。
(3) 焊接好的电路连上CR2032纽扣电池,完成后可插上红外遥控器,即可使用。
3.代码编写以下是该产品的简单代码:void main(){while(1){ for(int i=0;i<255;i++)//调整频率的过程(视不同的单片机而异){ for(int j=0;j<8;j++){ Rl[j]=Rj[i];//Rj是用户设定的呼吸灯效果曲线G1=G2=G3=G4=G5=G6=G7=G8;//翻转灯} } delay();//使用延迟函数控制频率//重复以上步骤}}三、总结该制作过程虽然对初学者来说可能会有一定的困难,但是只要充分理解了电子原理的基础知识,并进行了足够的练习,便能够完成该款电子产品的制作。
电子产品设计和制作实训报告一、实训目的和要求电子产品设计和制作实训旨在通过实际操作,提高学生的电子产品设计和制作能力,培养学生的创新思维和团队协作能力。
本次实训要求学生设计并制作一个简单的电子产品,要求产品具有一定的功能,并能够实现最基本的使用需求。
二、实训过程和步骤本次实训的具体过程和步骤如下:1.需求分析:对所设计的电子产品进行需求分析,明确产品的功能和使用目标,确定所需的硬件和软件。
2.设计和原理图绘制:根据需求分析,进行电子产品设计和原理图绘制,包括电路连线、元器件布局等。
3.PCB设计和制作:根据原理图,进行PCB设计和制作。
使用相应的设计软件进行布线和钻孔,然后通过打样或者委托生产等方式制作出实际的PCB。
4.焊接和组装:将制作好的PCB进行焊接和组装,安装各种元器件和连接线,完成整个电子产品的搭建。
5.软件编程和调试:根据产品功能需求,进行软件编程和调试。
通过编写程序,使产品能够正常工作,并实现相应的功能。
6.测试和优化:进行产品的测试和优化。
测试产品的各项功能是否正常,是否满足需求,修复存在的问题,并适时进行优化。
7.产品调整和改进:根据测试和用户反馈,对产品进行调整和改进。
对产品的性能、外观等进行优化,确保产品的质量和使用体验。
三、实训成果和经验总结通过本次实训,我学到了很多关于电子产品设计和制作的知识和技能。
在实际操作中,我对电子元器件的选择和使用有了更深入的了解,掌握了一定的焊接和组装技巧,以及软件编程和调试的方法。
在设计和原理图绘制方面,我学会了使用相关的设计软件,能够进行电路连线和元器件布局,合理规划PCB的布局和连接方式。
在PCB设计和制作方面,我学会了使用电子设计自动化软件进行布线和钻孔,同时也了解了PCB的制作过程和相关规范。
通过实际制作PCB,我对电路的连线和布局有了更深入的理解。
在软件编程和调试方面,我通过编写代码实现了产品的功能和使用需求。
通过调试,发现了一些问题并进行了修复和优化,使产品性能更加稳定和可靠。
电子产品工艺设计题目:六管超外差式收音机班级:08电子信息工程(应电方向)院系:应用技术学院姓名:学号:实验地点:应用技术学院综合实验室指导老师:王悦善职称:讲师成绩:( 2011年6月2日 )目录目录 (1)六管超外差式收音机的工艺设计 (2)普通装配导线加工 (5)电子产品装配准备工艺 (6)电子产品基板手工焊接工艺 (9)电子产品整机装配工艺 (13)电子产品整机调试工艺 (15)电子产品整机检验工艺 (17)题目:六管超外差式收音机的工艺设计一、设计任务与要求1.认识常用的电阻电容等电子元器件2.掌握收音机的工作原理以及收音机的调试方法3.掌握电子线路故障的排除方法4.掌握电子产品工艺设计的流程和要点二、方案设计与论证对于学生做电子工艺实习来说,主要是学习怎样填写工艺文件,学习电子工艺的基本流程,因此对于焊接方法因考虑经济、方便、对焊接技术要求不高的方案,下面就对一些方案进行讨论:方案一、手工焊接手工焊接适合于产品试制、电子产品的小批量生产、电子产品的调试与维修以及某些不适合自动焊接的场合。
该方式对焊接工具要求简单,焊接步骤简单,容易掌握,主要适合电子元件管脚不多的情况。
方案二、浸焊浸焊的特点:操作简单,无漏焊现象,生产效率高;但容易造成虚焊等缺陷,需要补焊修正焊点;焊槽温度掌握不当时,会导致印制板起翘、变形,元器件损坏。
该方案对焊接工具要求较高,对于学生学习来说不经济。
方案三、波峰焊接波峰焊的特点:生产效率高,最适应单面印制电路板的大批量地焊接;焊接的温度、时间、焊料及焊剂等的用量,均能得到较完善的控制。
但波峰焊容易造成焊点桥接的现象,需要补焊修正。
该方案对焊接工具要求较高,对于学生学习来说不经济。
方案四、再流焊(回流焊)该技术主要用于贴片元器件的焊接上。
被焊接的元器件受到的热冲击小,不会因过热造成元器件的损坏;无桥接缺陷,焊点的质量较高。
该方案对焊接工具要求较高,对于学生学习来说不经济,焊接技术也不是很快能掌握的。
方案五、接触焊接(无锡焊接)该方案对电缆接接线柱等场合比较实用,对于焊接收音机没有实际价值,对学生来说也不经济。
由上面的分析可知,手工焊接对学生来说比较经济,对焊接技术要求不高,因此我们可以采用改方案。
三、总原理图及元器件清单1.总原理图1.元件清单四、安装与调试安装:首先对元件进行检测,在知晓其好坏和规格正确后,进行焊接。
焊接应遵循由小到大、由低到高、由上到下、由左到右的顺序。
对于色环电阻应该将有效数字的第一环放在左边(上边)误差环放在右边(下边)。
对于电容应该先安装瓷片电容,后安装电解电容,安装电容应该先安装小体积的电容后安装体积较大的电容。
对于其他元件没有什么先后顺序,但是三极管应该最后安装,因为三极管的焊接温度不能太高,过高的温度会使三极管烧坏,一般是尽量使三极管的管脚留长一些,这样可以使三极管被烧坏的可能性减小。
对于磁棒线圈应该小心地对四个引线进行上锡,然后在焊到电路板上,安装过程中一定要小心,因为漆包线比较容易断。
静态调试:对电路板安装焊接完毕后断开磁棒线圈的四个引线的焊点,首先用万用表的R ×1K档检测电阻,如果发现电阻很小,应该检查电路有没有焊接错的地方或者两个焊点相连接的,在排除短路故障后,对电路进行通电,检查A、B、C、D点的电流是否为电路中该点的电流范围,如果不位这个范围,应该检查相应的电路查找原因,在排除这部分的故障后静态调试就完成了。
动态调试:在前面两步的调试后,只需要将电路中的磁棒线圈的四个引线的焊点连接,在把扬声器连接上,打开电源听听扬声器是否发出电流声,如果没有电流声就用无感螺丝刀对三个中周和双联电容进行调整,直到扬声器发出最大的电流声为止,这便完成了动态调试,也完成了整个电路的调试。
五、性能测试与分析性能测试:经过安装调试后能听见很到的电流声,在夜间能清晰的听见电台的节目。
性能分析:该收音机在白天的收音效果非常差,这是由于该信号的传输条件所限制的;对于放大性能稳定,谐振频率稳定性好,选择性不高,容易出现两个电台或多个电台的声音同时出现。
六、结论与心得通过这两个周的电子工艺实习,让我对电子的整机装配有了一定的了解和掌握。
王老师在给我们讲课的时候,讲得非常幽默而生动,让我们对电子工艺有了初步了解,在图书馆查阅相关资料完成王老师给我们的题时,对电子工艺这么学科有了整体型的了解,让我感到任何个岗位都有他的高度,任何一门学科都有其一定的作用,而且是其他学科所不能替换的。
我通过这两个周的学习,对我非常有用,在以后的学习中应该好好运用这些知识,在此感谢指导和教授我们知识的王老师,没有您的指导和培育我们不能在这么短的时间内学到如此多的知识。
七、参考文献1、现代电子工艺主编王天曦,王豫明清华大学出版社,2009.112、电子产品制造工艺主编王卫平,陈粟宋高等教育出版社,20053、电子设备结构与工艺主编吴汉森北京理工大学出版社,19954、电子工艺基础主编王卫平电子工业出版社,2003.095、电子工艺实习主编姚宪华郝俊青清华大学出版社,20106、电子工艺训练教程 主编李敬伟,段维莲 电子工业出版社,2005.3普通装配导线加工工序号 工序名称 线材加工工艺卡产品型号 应用技术学院01号 部件图号 01 01导线加工产品名称 普通装配导线加工 部件名称 电源线共 17页第5页 工 装 内 容序号 工装元器件(零部件)名称、参数 数量 印制线路板相应代号说 明 1. 电源线的加工处理。
1. 单股导线:1P*20±1mm 2 2. 扬声器连接导线的加工处理 1. 单股导线:1P*20±1mm 2工 艺 要 求 附图:图1 多股导线捻头角度图2 锡锅浸锡1.按规定要求确定相应导线长度后,拨线、捻线、侵锡。
2. 拨线长度:10±2mm 。
3. 导线长度:规定值范围。
4. 捻线紧度:45º±5º。
5 侵锡量:均匀,距胶皮2±1mm 。
工 装 设 备 1. 剪线钳:1把 2. 拨线钳:1把 3. 电烙铁:1台 4. 烙铁架:1个电子产品装配准备工艺表1 材料配套清单序号名称型号规格位号数量序号名称型号规格位号数量l 三极管9018 VT1、2、3 3只20 电解电容100 uF C 8、C9 2只2 三极管9014 VT4 1只21 瓷片电容682 C2 l只3 三极管9013H VT5、6 2只22 瓷片电容103 C1 1只4 发光管LED 1只23 瓷片电容223 C4、C5、C7 3只5 磁棒线圈T1 1套24 双联电容CA 1只6 中周红、白、黑T2、T3、T4 3个25 收音机前盖l个7 输入变压器T5 1个26 收音机后盖1个8 扬声器 F BL 1个27 刻度板、音窗各1个9 电阻器100ΩR6、R8、R10 3只28 双联拔盘1个10 电阻器120ΩR7、R9 2只29 电位器拔盘1个1 l 电阻器330ΩR11 1只30 磁棒支架1个12 电阻器 1.8KΩR2 1只31 印制电路板1块l 3 电阻器30KΩR4 l只32 原理图及装配说明1份14 电阻器100KΩR5 l只33 电池正负极片3件1套l 5 电阻器120KΩR3 l只34 连接导线4根16 电阻器200KΩR1 1只35 耳机插座J 1个17 电位器5KΩRP 1只36 双联及把盘螺丝3粒18 电解电容0.47uF C6 1只37 电位器拔盘螺丝1粒19 电解电容10 uF C3 1只38 自攻螺丝1粒②检查外壳有无缺陷及外观损伤;③耳机。
3.THT元件检测①电位器阻值调节特性;②LED、线圈电解电容、插座、开关的好坏;③判断变容二极管的好坏及极性参见图2。
图2 变容二极管电子产品基板手工焊接工艺(1)形成锡球,锡不能散布到整个焊盘?烙铁温度过低,或烙铁头太小;焊盘氧化。
(2)拿开烙铁时候形成锡尖?烙铁不够温度,助焊剂没熔化,步起作用。
烙铁头温度过高,助焊剂挥发掉,焊接时间太长。
(3)锡表面不光滑,起皱?烙铁温度过高,焊接时间过长。
(4)助焊剂散布面积大?烙铁头拿得太平。
(5)产生锡珠?锡线直接从烙铁头上加入、加锡过多、烙铁头氧化、敲打烙铁。
(6)PCB离层?烙铁温度过高,烙铁头碰在板上。
正确的焊接方法不良的焊接方法1.将电烙铁靠在元件脚和焊盘的结合部,使引线和焊盘都充分加热注:所有元件从元件面插入,从焊接面焊接。
1.加热温度不够:焊锡不向被焊金属扩散生成金属合金。
2.若烙铁头上带有少量焊料,可使烙铁头的热量较快传到焊点上。
将焊接点加热到一定的温度后,用焊锡丝触到焊接件处,熔化适量的焊料;焊锡丝应从烙铁头的对称侧加入。
2.焊锡量不够:造成焊点不完整,焊接不牢固。
3.当焊锡丝适量熔化后迅速移开焊锡丝;当焊接点上的焊料流散接近饱满,助焊剂尚未完全挥发,也就是焊接点上的温度适当、焊锡最光亮、流动性最强的时刻,迅速移开电烙铁。
3.焊接过量:容易将不应连接的端点短接。
4.焊锡冷却后,剪掉多余的焊脚,就得到了一个理想的焊接了4.焊锡桥接:焊锡流到相邻通路,造成线路短路。
这个错误需用烙铁通过桥接部位即可。
电子产品整机装配工艺(2)螺装工具的选择○1应注意螺刀头的大小形状必须与螺丝的槽口相匹配;○2应尽量创造条件采用气动限力螺刀,可保证装配质量;○3紧固螺母时,必须选用与螺母规格相匹配的套筒或扳手,禁止使用尖头钳、平口钳作为紧固工具。
(3) 螺装前准备应根据安装螺钉的规格校准扭距,扭距大小可参照下表规定:自攻螺钉机制螺钉有弹垫无弹垫ST 3×6 0.4 N.m M2.5 0.35 N.m ST 3×8 0.55 N.m M3 0.6 N.m 0.5 N.mST 3×100.65 N.m M4 0.8 N.m 0.7 N.mST 3×12 M5 1.1 N.mST 3×16ST 4×121.1 N.mST 4×16ST 4×20ST 5×20 1.6 N.m(4)螺装步骤及要求○1应首先按工艺文件的要求对安装件进行检查,应无损伤、变形,尤其是面板、外壳表面应无明显的划伤、破损、沾污等不良现象,经检查合格后方可开始操作。
○2安装时,螺刀头必须紧紧顶住槽口,螺刀与螺钉保持在同一轴线上,拧紧时不得损伤槽口,以免出现毛刺、变形等不良现象。
3.总装(1) 腊封线圈调试完成后将适量泡沫塑料填入线圈L4(注意不要改变线圈形状及匝距),滴入适量腊使线圈固定。
(2) 固定SMB/装外壳①将外壳面板平放到桌面上(注意不要划伤面板);②将SMB对准位置放入壳内;a. 注意对准LED位置,若有偏羞可轻轻掰动,偏差过大必须重焊。
