废气涡轮增压解析

这个文件中的文本是废气涡轮增压控制系统的工作原理？废气涡轮增压控制系统（Exhaust Gas Turbocharger Control System，简称EGTCS）是一种用于汽车发动机的先进技术。

它通过使用涡轮增压器将废气能量转化为机械能，从而提高发动机效能，提高燃油经济性和减少尾气排放。

本文将详细介绍废气涡轮增压控制系统的工作原理。

1. 废气涡轮增压器的基本原理废气涡轮增压器由两个栅栏相对呼应的轮子构成，一个轴向的涡轮叶轮和一个叶轮泵。

废气涡轮增压器的工作原理基于流体动力学的原理。

当发动机燃烧过程中产生的高温废气通过排气管排出时，废气进入涡轮叶轮，并加速旋转。

涡轮叶轮则通过轴传递其动能给压气机叶轮，从而使压气机叶轮加速旋转以产生进气压力。

2. 废气涡轮增压控制系统的组成废气涡轮增压控制系统由多个部分组成，包括废气涡轮增压器、控制阀、传感器和控制模块等等。

2.1 废气涡轮增压器废气涡轮增压器是废气涡轮增压控制系统的核心部件。

它负责将发动机产生的废气能转化为机械能，提供额外的进气压力给发动机。

2.2 控制阀控制阀是废气涡轮增压控制系统的关键组成部分。

它通常包括进气阀和出气阀。

进气阀可以控制进气流量，以调整涡轮叶轮的旋转速度；出气阀则可以调节压气机和排气系统之间的连接，以控制进气压力。

2.3 传感器传感器用于感知废气涡轮增压系统的参数，如进气温度、进气压力和涡轮旋转速度等。

这些数据可以帮助控制模块进行精确的控制和调整。

2.4 控制模块控制模块是废气涡轮增压控制系统的大脑，负责处理传感器数据，并根据预设的控制策略来控制各个执行器的工作。

控制模块可以根据发动机负荷和转速等参数实时调整涡轮增压器的工作状态，以达到最佳的动力输出和燃油经济性。

3. 废气涡轮增压控制系统的工作过程废气涡轮增压控制系统的工作过程可以总结为以下几个步骤：3.1 探测进气压力和温度在发动机运行时，传感器会实时感知进气气流的压力和温度。

废气涡轮增压器的组成及工作原理1. 引言废气涡轮增压器作为内燃机的一种动力增压装置，在汽车、船舶和航空发动机等领域得到了广泛的应用。

它通过有效利用废气能量，提升了发动机的功率性能和燃油利用率，是现代发动机技术中的重要组成部分。

本文将从深度和广度的角度，全面评估和深入探讨废气涡轮增压器的组成及工作原理，以便读者能更全面、深刻地理解这一主题。

2. 废气涡轮增压器的组成废气涡轮增压器主要由涡轮组件、中央轴、压气壳、轴承和密封件等几大部分组成。

2.1 涡轮组件涡轮组件是废气涡轮增压器的核心部件，它由涡轮转子和涡轮壳体组成。

涡轮转子上密集排列着叶轮，当排放废气通过涡轮壳体进入涡轮组件时，废气的能量将被转化成旋转动能，推动涡轮转子旋转。

而涡轮壳体则承载了涡轮转子，并将排放废气引导至涡轮转子。

2.2 中央轴中央轴连接了涡轮组件和压气壳，是废气涡轮增压器如何将废气的动能转化为增压压力的关键部件。

当涡轮转子旋转时，中央轴也随之旋转，通过传递力量和转动动能，使压气壳内的新鲜空气得以受到压缩。

2.3 压气壳压气壳起到了将新鲜空气压缩的作用，它通过容纳压气轮和调节器，将新鲜空气压缩成高压空气，并输送至发动机燃烧室。

压气壳的设计和材料选择对废气涡轮增压器的工作效率和性能有着直接的影响。

2.4 轴承和密封件轴承和密封件是保证废气涡轮增压器长时间稳定运行的重要组成部分，它们不仅能减少摩擦和磨损，延长废气涡轮增压器的使用寿命，还能防止废气和新鲜空气之间的相互干扰和混合。

3. 废气涡轮增压器的工作原理废气涡轮增压器的工作原理是基于废气的动能和新鲜空气的压缩来实现的。

具体而言，废气从发动机排气孔中排出后，通过涡轮组件的涡轮壳体，推动涡轮转子旋转。

涡轮转子与中央轴相连，通过中央轴的转动，传递动能到压气壳内的压气轮，使得压气轮旋转并压缩新鲜空气。

压缩后的高压空气被送入发动机燃烧室，在混合燃料后，能够产生更强大的爆发力，提升了发动机的功率输出。

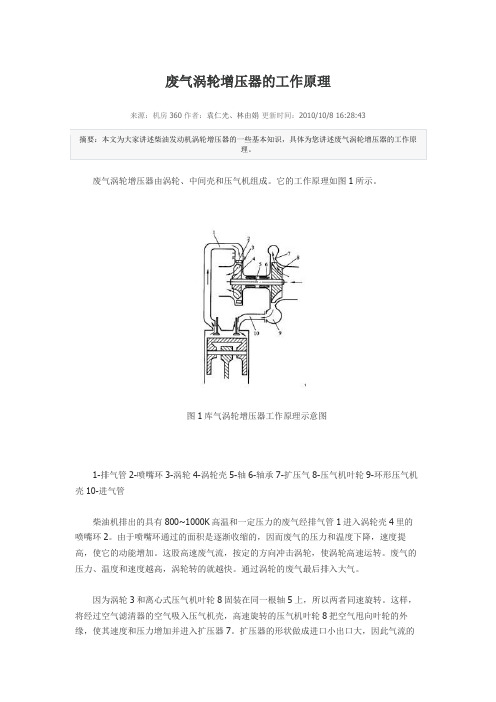

废气涡轮增压器的工作原理来源：机房360 作者：袁仁光、林由娟更新时间：2010/10/8 16:28:43摘要：本文为大家讲述柴油发动机涡轮增压器的一些基本知识，具体为您讲述废气涡轮增压器的工作原理。

废气涡轮增压器由涡轮、中间壳和压气机组成。

它的工作原理如图1所示。

图1库气涡轮增压器工作原理示意图1-排气管2-喷嘴环3-涡轮4-涡轮壳5-轴6-轴承7-扩压气8-压气机叶轮9-环形压气机壳10-进气管柴油机排出的具有800~1000K高温和一定压力的废气经排气管1进入涡轮壳4里的喷嘴环2。

由于喷嘴环通过的面积是逐渐收缩的，因而废气的压力和温度下降，速度提高，使它的动能增加。

这股高速废气流，按定的方向冲击涡轮，使涡轮高速运转。

废气的压力、温度和速度越高，涡轮转的就越快。

通过涡轮的废气最后排入大气。

因为涡轮3和离心式压气机叶轮8固装在同一根轴5上，所以两者同速旋转。

这样，将经过空气滤清器的空气吸入压气机壳，高速旋转的压气机叶轮8把空气甩向叶轮的外缘，使其速度和压力增加并进入扩压器7。

扩压器的形状做成进口小出口大，因此气流的流速下降，压力升高，再通过断面由小到大的环形压气机壳9使空气流的压力继续提高，压缩的空气经柴油机进气管10进入气缸。

废气涡轮增压器用的压气机多采用离心式，它的出口气体压力可达140~300kPa，甚至可达到500kPa。

废气涡轮增压器的一个主要性能指标是压力升高比，简称压比πk。

它是指压气机的出口气体压力(Pk)与进口气体压力P1之比值。

废气涡轮增压器按压比可分为低、中、高三种类型，低增压的压πk≤l.4;中增压的压比πk=1.4~2.0;高增压的压比πk≥2。

现代柴油机多采用高压比增压器。

汽车用废气涡轮增压器的涡轮多采用径流向心式。

进入涡轮的废气流则多利用脉冲式，以使废气的能量得到充分利用。

为此，进入增压器的排气管做成分置式，如对发火顺序为1-5-3-6-2-4的6缸机而言，一般1、2、3缸共用一根排气管，沿着涡轮壳上的一条进气道通向半圈喷嘴环;4、5、6缸共用另一根排气管，沿着涡轮壳的另一条进气管通向另外半圈喷嘴环。

涡轮增压的工作原理涡轮增压是一种通过利用废气能量来增加内燃机进气压力和进气量的技术。

它通过在排气系统中安装一个涡轮增压器来实现。

涡轮增压可以提高发动机的功率输出和燃油经济性，使车辆在低转速下也能获得更多扭矩。

基本原理涡轮增压器由两个主要部分组成：涡轮和压气机。

涡轮位于排气系统中，通过废气推动旋转，而压气机则通过旋转的涡轮带动空气进入发动机。

1.排气系统：废气从发动机燃烧后被排出，并通过排气管道流向涡轮增压器。

废气流过涡轮时，它的能量被转化为旋转力，推动涡轮旋转。

2.涡轮：涡轮由一系列叶片组成，类似于风扇。

当废气流过叶片时，它们会转动并将能量传递到涡轮上。

3.压气机：当涡轮旋转时，它带动压气机旋转。

压气机也由一系列叶片组成，类似于风扇。

当压气机旋转时，它会吸入大量空气并将其压缩。

4.增压空气：通过压气机的作用，空气被高效地压缩到更高的压力，并进入发动机的进气道。

5.进气系统：增压空气通过进气道进入发动机燃烧室，与燃料混合后进行燃烧。

由于增加了更多的空气，发动机燃料的燃烧效率得到提高，从而产生更多的动力。

6.控制系统：涡轮增压器通常由一个控制系统监测和调节。

控制系统可以根据发动机负荷和转速来调整涡轮增压器的工作状态，以确保最佳性能和燃油经济性。

工作过程涡轮增压器的工作过程可以分为四个阶段：排气驱动、惯性延迟、超速和稳态。

1.排气驱动：当发动机运行时，废气被排出并流向涡轮增压器。

废气流过涡轮时，涡轮开始旋转，并转动压气机。

2.惯性延迟：涡轮增压器需要一定的时间来达到最佳工作速度。

在发动机负荷增加之前，涡轮增压器的转速可能较低，导致压气机产生较少的增压空气。

3.超速：当发动机负荷增加时，废气流量也会增加。

这会推动涡轮旋转得更快，并带动更多的空气进入发动机。

这使得发动机能够提供更多的扭矩和功率。

4.稳态：当涡轮增压器达到稳定转速后，它可以持续提供所需的增压空气，以满足发动机的要求。

控制系统将监测并调整涡轮增压器的工作状态，以保持最佳性能和燃油经济性。

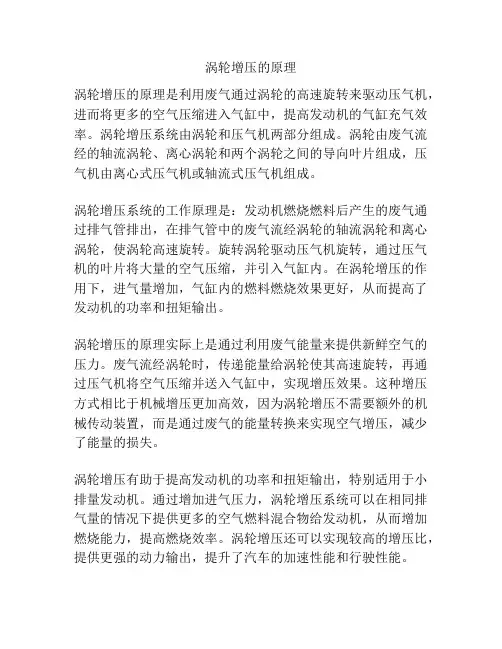

涡轮增压的原理涡轮增压的原理是利用废气通过涡轮的高速旋转来驱动压气机，进而将更多的空气压缩进入气缸中，提高发动机的气缸充气效率。

涡轮增压系统由涡轮和压气机两部分组成。

涡轮由废气流经的轴流涡轮、离心涡轮和两个涡轮之间的导向叶片组成，压气机由离心式压气机或轴流式压气机组成。

涡轮增压系统的工作原理是：发动机燃烧燃料后产生的废气通过排气管排出，在排气管中的废气流经涡轮的轴流涡轮和离心涡轮，使涡轮高速旋转。

旋转涡轮驱动压气机旋转，通过压气机的叶片将大量的空气压缩，并引入气缸内。

在涡轮增压的作用下，进气量增加，气缸内的燃料燃烧效果更好，从而提高了发动机的功率和扭矩输出。

涡轮增压的原理实际上是通过利用废气能量来提供新鲜空气的压力。

废气流经涡轮时，传递能量给涡轮使其高速旋转，再通过压气机将空气压缩并送入气缸中，实现增压效果。

这种增压方式相比于机械增压更加高效，因为涡轮增压不需要额外的机械传动装置，而是通过废气的能量转换来实现空气增压，减少了能量的损失。

涡轮增压有助于提高发动机的功率和扭矩输出，特别适用于小排量发动机。

通过增加进气压力，涡轮增压系统可以在相同排气量的情况下提供更多的空气燃料混合物给发动机，从而增加燃烧能力，提高燃烧效率。

涡轮增压还可以实现较高的增压比，提供更强的动力输出，提升了汽车的加速性能和行驶性能。

然而，涡轮增压系统也存在一些问题。

由于废气压力的变化会影响到涡轮增压系统的工作效率，因此需要通过有效的排气和增压控制系统进行精确控制。

另外，由于涡轮增压过程中会产生较高的温度，需要通过增压系统的冷却装置来降低温度，确保发动机的正常工作。

综上所述，涡轮增压的原理是通过利用废气的能量来驱动涡轮和压气机，提高发动机的气缸充气效率。

通过增加进气压力，涡轮增压系统可以在相同排气量的情况下提供更多的空气燃料混合物，提高发动机的功率和扭矩输出，提升汽车的性能。

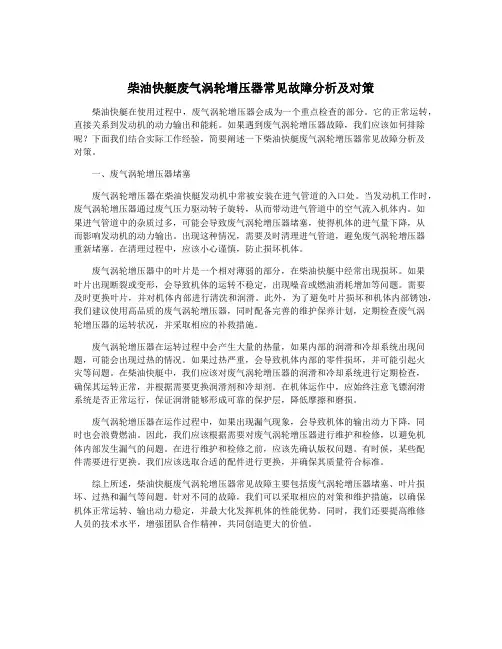

柴油快艇废气涡轮增压器常见故障分析及对策柴油快艇在使用过程中，废气涡轮增压器会成为一个重点检查的部分。

它的正常运转，直接关系到发动机的动力输出和能耗。

如果遇到废气涡轮增压器故障，我们应该如何排除呢？下面我们结合实际工作经验，简要阐述一下柴油快艇废气涡轮增压器常见故障分析及对策。

一、废气涡轮增压器堵塞废气涡轮增压器在柴油快艇发动机中常被安装在进气管道的入口处。

当发动机工作时，废气涡轮增压器通过废气压力驱动转子旋转，从而带动进气管道中的空气流入机体内。

如果进气管道中的杂质过多，可能会导致废气涡轮增压器堵塞，使得机体的进气量下降，从而影响发动机的动力输出。

出现这种情况，需要及时清理进气管道，避免废气涡轮增压器重新堵塞。

在清理过程中，应该小心谨慎，防止损坏机体。

废气涡轮增压器中的叶片是一个相对薄弱的部分，在柴油快艇中经常出现损坏。

如果叶片出现断裂或变形，会导致机体的运转不稳定，出现噪音或燃油消耗增加等问题。

需要及时更换叶片，并对机体内部进行清洗和润滑。

此外，为了避免叶片损坏和机体内部锈蚀，我们建议使用高品质的废气涡轮增压器，同时配备完善的维护保养计划，定期检查废气涡轮增压器的运转状况，并采取相应的补救措施。

废气涡轮增压器在运转过程中会产生大量的热量，如果内部的润滑和冷却系统出现问题，可能会出现过热的情况。

如果过热严重，会导致机体内部的零件损坏，并可能引起火灾等问题。

在柴油快艇中，我们应该对废气涡轮增压器的润滑和冷却系统进行定期检查，确保其运转正常，并根据需要更换润滑剂和冷却剂。

在机体运作中，应始终注意飞镖润滑系统是否正常运行，保证润滑能够形成可靠的保护层，降低摩擦和磨损。

废气涡轮增压器在运作过程中，如果出现漏气现象，会导致机体的输出动力下降，同时也会浪费燃油。

因此，我们应该根据需要对废气涡轮增压器进行维护和检修，以避免机体内部发生漏气的问题。

在进行维护和检修之前，应该先确认版权问题。

有时候，某些配件需要进行更换。

涡轮增压技术原理
涡轮增压技术是一种利用废气能量驱动的增压方法，通过增加进气压力来提高发动机的气缸充气效率和动力输出。

涡轮增压器主要由涡轮和增压器组成，其中涡轮由废气驱动，增压器则将压缩空气送入发动机气缸。

涡轮增压器的工作原理如下：
1. 发动机燃烧产生废气，废气经过排气管流出，并经过涡轮的进气口进入涡轮室。

废气的高温高压能量使得涡轮叶轮开始旋转。

2. 涡轮叶轮的旋转驱动同轴的压气机叶轮旋转，压气机叶轮通过压缩机外壳将进气口处的空气压缩，形成高压的压缩空气。

3. 压缩空气经过增压器出口进入发动机气缸，与燃油混合并点燃，产生更大的爆炸力驱动活塞运动，提高发动机的输出功率。

4. 增压器内的废气经过涡轮后流出，形成闭合的循环。

涡轮增压技术的优点是能够利用废气来驱动涡轮，节约了发动机的能量资源。

它能够在低转速时提供更多的气流，并提高汽车的动力输出，达到更高的扭力和功率。

此外，涡轮增压器采用了现代先进的工艺和材料，提高了耐热性和可靠性，减少了失效率。

然而，涡轮增压技术也存在一些不足之处。

由于涡轮增压器需要废气驱动，因此在低转速时可能存在涡轮滞后或者“涡轮延迟”的现象，即涡轮转速不足以提供足够的压缩空气，导致动
力输出的延迟。

为了解决这个问题，一些涡轮增压系统采用了双涡轮技术，以减少滞后现象和提高低转速的响应性能。

总之，涡轮增压技术通过利用废气能量来提高发动机的气缸充气效率和动力输出，是现代汽车发动机性能提升的重要技术之一。

通过不断的改进和创新，涡轮增压技术不断发展，为汽车工业带来了更高的效率和动力。

废气涡轮增压的工作原理废气涡轮增压器是一种利用汽车排气管排出的高温高压废气来驱动涡轮，从而提高发动机的进气压力和动力输出的设备。

涡轮增压器利用了废气的能量，将其转换成机械能，达到提高进气压力和提高发动机输出功率的目的。

工作原理：废气涡轮增压器的工作基于涡轮的原理，涡轮增压器包括一个轮盘和一个涡轮，涡轮被安装在进气管内且与其中一侧相邻的是轮盘。

废气在进气管内被喷出，进入到涡轮增压器中的涡轮盘。

进入轮盘后，废气首先会通过涡轮的叶片，从而产生一个强烈的旋涡。

涡轮的转动使得喷入涡轮增压器的大量空气被压缩并喷向发动机，从而提高发动机的动力输出。

涡轮增压器的工作过程可以简单地描述为下列过程：1.废气进入涡轮增压器：废气进入涡轮增压器的进气管，经过旋转叶片，产生旋涡。

2.涡轮旋转：废气旋涡的力量使涡轮开始旋转，随着转速增加，涡轮的叶片反向作用于废气的旋转系，而对发动机的进气进行压缩。

3.进气管供气：经压缩后的空气从涡轮增压器传输到进气管。

4.增压空气供给到发动机：涡轮增压器向发动机提供高压气体，增加发动机的输出功率和动力性能。

涡轮增压器可分为机械和电子两种类型。

机械涡轮增压器能够高效压缩空气，并将其供应给发动机以提高功率输出。

而电子涡轮增压器则采用计算机技术和电子控制系统将它们的输出能力更好地整合到整个系统中。

机械涡轮增压器的加速器在中高转速时具有较好的性能，但涡轮的惯性带来的滞后效应和运转阻力会影响低速性能的发挥。

为此，引进了电子涡轮增压器。

电子涡轮增压器通过调节增压器的输出能力，并协调与发动机的工作状态，从而提高发动机的功率和性能。

它采用了先进的计算机技术和电子控制系统，能够更准确地调整增压器的转速和输出能力，克服了机械涡轮增压器因转速不同造成的性能滞后问题。

同时，它还能对发动机的工况进行监控和分析，实现更高效的输出和更加合理的控制。

为了进一步提高动力性能和燃油经济性，发展了双涡轮增压器。

双涡轮增压器采用两个涡轮，其中一个小涡轮用于低速时的增压，另一个大涡轮则能够提供更大的增压效果，从而在中高速时提供更强的动力输出。

废气涡轮增压名词解释
废气涡轮增压（Exhaust Gas Turbocharging）是指通过废气动
力来提高发动机的进气压力，从而提高其输出功率和转矩。

废气涡轮增压技术广泛应用于内燃机、柴油机、火箭发动机等领域。

废气涡轮增压系统由废气涡轮和压气机组成。

工作原理为:先
将废气从排气管道引入废气涡轮，废气的动能被转换成废气涡轮叶轮的动能。

废气涡轮利用这一动能驱动压气机，将大量的压气机入气压力传递给发动机。

发动机在较高的进气压力下获得更多的混合气，使燃料更好地燃烧，提高了发动机的燃烧效率，从而提高了发动机的动力性能。

废气涡轮增压的优点主要体现在以下几个方面：
1. 提高动力性能：通过增加进气压力，进一步提高了发动机的输出功率和转矩，使车辆有更好的加速性能和爬坡能力。

2. 降低燃油消耗：废气涡轮增压使发动机在同等功率输出的情况下，通过更高的进气压力提高了燃烧效率，降低了燃油消耗。

3. 提高环保性能：通过提高发动机的燃烧效率，废气涡轮增压减少了尾气排放的有害物质，符合环境要求。

4. 提高发动机的可靠性：废气涡轮增压可以有效减小发动机的排气阻力，改善发动机的工作状态，减少发动机的磨损和故障。

5. 提高高原和高温地区工作能力：废气涡轮增压可以提高发动机的进气压力，增加了发动机在海拔较高或气温较高的条件下的工作能力。

综上所述，废气涡轮增压技术可以提高发动机的功率、燃油经济性和环保性能，同时提高发动机的可靠性和适应能力，因此被广泛应用于各种类型的内燃机领域。
