为什么用陶瓷做电路板_陶瓷电路板工艺介绍

陶瓷（AL2O3）基板简介产品简介：本产品是由贵金属所构成的高传导介质电路与高热传导系数绝缘材料结合而成的高热传导基板。

可又效解决PCB与铝基板低导热的问题。

达到有效将高热电子元件所产生的热导出，增加元件稳定度及延长使用寿命。

产品特性：不需要变更原加工程序优秀机械强度具良好的导热性具耐抗侵蚀具耐抗侵蚀良好表面特性，优异的平面度与平坦度抗热震效果佳低曲翘度高温环境下稳定性佳可加工成各种复杂形状陶瓷（AL2O3）基板与铝基板比较表陶瓷（AL2O3）基板铝基板高传导介378~429W/(m·K）陶瓷（AL2O3）24~51W/(m·K）铜箔390~401W/(m·K）绝缘体0.8~2.2W/(m·K）铝板210~255W/(m·K）直接导热绝缘层阻绝导热陶瓷（AL2O3）基板与其他厂陶瓷（AL2O3）基板比较表陶瓷（AL2O3）基板其他厂陶瓷（AL2O3）基板高传导介质378~429W/(m·K）陶瓷（AL2O3）板24~51W/(m·K）铜箔390~401W/(m·K）陶瓷（AL2O3）板24~51W/(m·K）1.2XX°C-350°C电路正常2.高温加热锡盘450°C40秒电路正常3.制作过程不需酸洗，无酸的残留4.电阻率为1.59x10^-8Ω.m 1.2XX°C-350°C电路剥离或被锡溶解2.高温加热锡盘450°C40秒电路剥离3.制作过程需酸洗，会由酸性物质残留，会造成线路氧化及剥离应用：LED照明用基板、高功率LED基板PC散热、IC散热基板、LED电视散热基板半导体及体集成电路的散热基板可替代PCB及铝基板应用实例：10W LED球灯经红外线热像测温仪检测点灯时间超过72小时环境温度28.4°C内壁温度60°C点编号温度X Y 附注1 84.57 114 58 全面积最高温2 84.08 229 1193 82.27 118 1814 64.07 168 183点编号温度X Y 附注1 53.31 117 143 全面积最高温2 52.78 138 1553 45.86 166 1864 51.89 205 159陶瓷基板与铝基板比较图陶瓷基板种类及比较：系统电路板的种类包括：铝基板（MCPCB)印刷电路板（PCB）软式印刷电路板（FPC）陶瓷基板种类主要有：高温熔合陶瓷基板（HTFC)低温共烧多层陶瓷（LTCC)高温共烧多层陶瓷（HTCC)直接接合铜基板（DBC）直接镀铜基板（DPC）1-1 HTFC（Hight-Temperature Fusion Ceramic)HTFC 称为高温熔合陶瓷基板，将高温绝缘性及高热传导的AL2O3或AIN陶瓷基板的单面或双面，运用钢板移印技术，将高传导介质材料印制成线路，放置于850~950°C的烧结炉中烧结成型，即可完成。

陶瓷半导体的原理及应用一、引言陶瓷半导体是一种重要的功能材料，具有优异的电子性能和耐高温特性，在众多领域中有广泛的应用。

本文将介绍陶瓷半导体的基本原理以及其在各个领域中的应用。

二、陶瓷半导体的基本原理陶瓷半导体具有电阻率介于导体与绝缘体之间的特性，其导电机理主要是基于电子和空穴的运动。

在陶瓷半导体中，通过外加电压或加热等方式，可以激发电子从价带跃迁到导带，从而形成导电通道。

同时，陶瓷半导体的晶格结构也会对电子的运动产生影响。

三、陶瓷半导体的应用3.1 电子器件领域陶瓷半导体在电子器件领域中有广泛的应用，例如陶瓷半导体电容器、陶瓷半导体电阻器等。

由于陶瓷半导体具有高温稳定性和耐腐蚀性，可以在恶劣环境下长时间工作，因此在航空航天、军事和工业领域中得到广泛应用。

3.2 光电子领域陶瓷半导体在光电子领域中也有重要的应用。

例如，陶瓷半导体材料可以制成高效的光电转换器件，用于太阳能电池和光电传感器等。

陶瓷半导体材料的高温稳定性和耐辐射性使其在航天器和核能领域中有广泛应用。

3.3 医疗领域陶瓷半导体在医疗领域中的应用也越来越广泛。

例如，陶瓷半导体材料可以制成生物传感器，用于检测血糖、血压等生理参数。

此外，陶瓷半导体材料还可以制成人工关节和牙科修复材料，用于骨科和牙科手术。

3.4 环境保护领域陶瓷半导体在环境保护领域中也有重要的应用。

例如，陶瓷半导体材料可以制成高效的气体传感器，用于检测空气中的有害气体。

此外，陶瓷半导体材料还可以制成光催化剂，用于光催化降解有机污染物。

四、结论陶瓷半导体作为一种重要的功能材料，具有优异的电子性能和耐高温特性，在电子器件、光电子、医疗和环境保护等领域中有广泛的应用。

随着科技的不断发展，陶瓷半导体的应用前景将会更加广阔。

我们有理由相信，陶瓷半导体将在未来的科技创新中发挥越来越重要的作用。

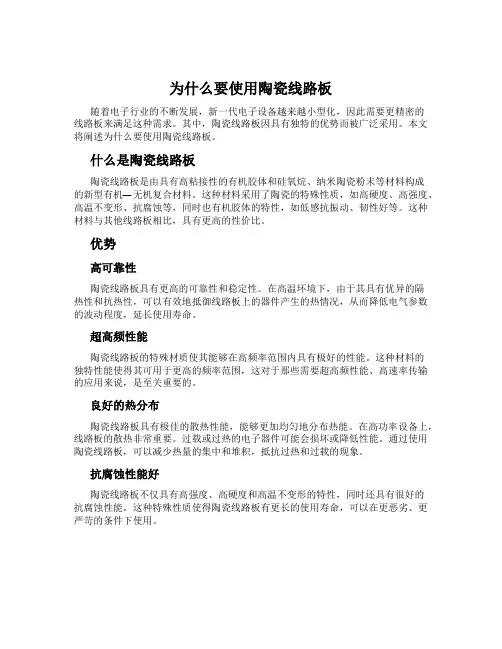

为什么要使用陶瓷线路板随着电子行业的不断发展，新一代电子设备越来越小型化，因此需要更精密的线路板来满足这种需求。

其中，陶瓷线路板因具有独特的优势而被广泛采用。

本文将阐述为什么要使用陶瓷线路板。

什么是陶瓷线路板陶瓷线路板是由具有高粘接性的有机胶体和硅氧烷、纳米陶瓷粉末等材料构成的新型有机—无机复合材料。

这种材料采用了陶瓷的特殊性质，如高硬度、高强度、高温不变形、抗腐蚀等，同时也有机胶体的特性，如低感抗振动、韧性好等。

这种材料与其他线路板相比，具有更高的性价比。

优势高可靠性陶瓷线路板具有更高的可靠性和稳定性。

在高温环境下，由于其具有优异的隔热性和抗热性，可以有效地抵御线路板上的器件产生的热情况，从而降低电气参数的波动程度，延长使用寿命。

超高频性能陶瓷线路板的特殊材质使其能够在高频率范围内具有极好的性能。

这种材料的独特性能使得其可用于更高的频率范围，这对于那些需要超高频性能、高速率传输的应用来说，是至关重要的。

良好的热分布陶瓷线路板具有极佳的散热性能，能够更加均匀地分布热能。

在高功率设备上，线路板的散热非常重要。

过载或过热的电子器件可能会损坏或降低性能。

通过使用陶瓷线路板，可以减少热量的集中和堆积，抵抗过热和过载的现象。

抗腐蚀性能好陶瓷线路板不仅具有高强度、高硬度和高温不变形的特性，同时还具有很好的抗腐蚀性能。

这种特殊性质使得陶瓷线路板有更长的使用寿命，可以在更恶劣、更严苛的条件下使用。

低形变在高温环境下，陶瓷线路板的热膨胀系数非常低。

这意味着在使用过程中，它不会因温度变化引起任何形变或变形，这对于需要高度可靠性和重复性的应用来说至关重要。

结论综上所述，陶瓷线路板在性能和可靠性方面具有优势，这使得它成为制造高性能电子器件的不二选择。

虽然陶瓷线路板的价格较高，但考虑到其在使用寿命和可靠性方面提供的优势，其使用费用长期来看是更加经济合理的。

因此，陶瓷线路板在未来的电子行业中很可能会得到越来越广泛的应用。

陶瓷基板厂家分享陶瓷电路板的厚膜工艺陶瓷电路板有厚膜陶瓷板，薄膜陶瓷板，今天小编分享一下陶瓷电路板的厚膜工艺。

一，什么是“厚膜工艺”厚膜工艺就是把专用的集成电路芯片与相关的电容、电阻元件都集成在一个基板上，在其外部采用统一的封装形式，做成一个模块化的单元。

这样做的好处是提高了这部分电路的绝缘性能、阻值精度，减少了外部温度、湿度对其的影响，所以厚膜电路比独立焊接的电路有更强的外部环境适应性能。

二，陶瓷电路板厚膜工艺技术高温超导材料厚膜工艺，是用超导陶瓷材料微粉与有机粘合溶剂调和成糊状浆料，用丝网漏印技术将浆料以电路布线或图案形式印制在基底材料上，经严格热处理程序进行烧结，制成超导厚膜，厚度可在15－80μm范围。

该膜层超导转变温度在90K以上，零电阻温度在80K以上。

一种制备高温（Tc）超导陶瓷材料厚膜工艺，其特征在于该工艺包括调浆、制膜及热处理，所说调浆是将400－500目氧化物超导陶瓷微粉加入有机粘合剂调和成糊膏状，其固/液=3－5/1；制膜是用丝网漏印或直接涂刷，将所调浆料印刷在基底材料上；再经热处理烧结成超导膜层，该热处理全过程均在氧气气氛下进行，先在80－90℃烘干0．5小时左右，在管式炉中以2－3℃/分速率升温，各段温度及保持时间顺序为：150℃/1－3小时，400℃/1－4小时，850℃/1．5－3小时，950－1100℃/2－4小时，然后随炉降温至800℃/2－4小时，400℃/3－5小时，最后自然冷却至室温。

可见陶瓷电路板的厚膜工艺也是需要精细的流程和技术的，市场的陶瓷基板，除了厚膜工艺还有DPC工艺等，更多陶瓷电路板详情咨询金瑞欣特种电路官网。

一，什么是“厚膜工艺”厚膜工艺就是把专用的集成电路芯片与相关的电容、电阻元件都集成在一个基板上，在其外部采用统一的封装形式，做成一个模块化的单元。

这样做的好处是提高了这部分电路的绝缘性能、阻值精度，减少了外部温度、湿度对其的影响，所以厚膜电路比独立焊接的电路有更强的外部环境适应性能。

陶瓷半导体的原理及应用介绍在电子设备的制造中，半导体材料起着至关重要的作用。

陶瓷半导体作为一种特殊的半导体材料，具有独特的性质和广泛的应用。

本文将探讨陶瓷半导体的原理及其在各个领域的应用。

陶瓷半导体的基本原理陶瓷半导体是一种由陶瓷材料制成的半导体材料。

与传统的半导体材料相比，陶瓷半导体具有许多独特的性质和优势。

1.硬度和耐高温性陶瓷材料具有出色的硬度和优异的耐高温性能。

这使得陶瓷半导体在高温环境下能够稳定工作，并且对于各种机械和热应力有着良好的抵抗能力。

2.绝缘性陶瓷材料具有良好的绝缘性能，能够有效地阻挡电流的流动。

这使得陶瓷半导体在电气绝缘和绝缘电子器件中得到广泛应用。

3.化学稳定性陶瓷材料对化学物质的侵蚀性较低，具有良好的化学稳定性。

这使得陶瓷半导体能够在恶劣的化学环境中长期稳定工作。

陶瓷半导体的应用领域1. 电子器件陶瓷半导体在电子器件中有广泛的应用。

•陶瓷半导体用于高功率电子器件，如功率电子管和晶闸管。

其良好的耐高温性和化学稳定性使得陶瓷半导体能够承受高功率和复杂的工作环境。

•陶瓷半导体也用于电子陶瓷电容器，其绝缘性能和化学稳定性能确保了电容器的可靠性和长寿命。

2. 燃料电池陶瓷半导体在燃料电池领域的应用越来越广泛。

•陶瓷半导体可以用作燃料电池的电解质材料，如固体氧化物燃料电池（SOFC）中的电解质层。

其绝缘性能和耐高温性能使其能够稳定传导离子，并且长期稳定工作。

•陶瓷半导体还可用于燃料电池的催化层材料，如燃料电池阴极氧化物材料，用于提高燃料电池的效率和稳定性。

3. 传感器陶瓷半导体在传感器领域中广泛用于各种类型的传感器。

•陶瓷半导体用于气体传感器，如氧气传感器和氨气传感器。

其化学稳定性和绝缘性能使其能够稳定地检测和测量气体浓度。

•陶瓷半导体还用于热敏电阻温度传感器，其对温度的灵敏度和稳定性能确保了精确的温度测量。

4. 其他应用陶瓷半导体还可在其他领域中得到广泛应用。

•陶瓷半导体用于陶瓷底片和磁性材料的制备，如陶瓷磁体和磁性储存介质。

陶瓷在半导体行业中的应用引言：陶瓷作为一种非金属材料，具有优异的物理和化学性质，因此在半导体行业中得到了广泛的应用。

本文将介绍陶瓷在半导体行业中的应用领域和具体应用案例，以及陶瓷的优点和挑战。

一、陶瓷在半导体制造中的应用领域1.1 电子封装陶瓷在电子封装领域中被广泛应用于半导体器件的外壳和基板。

陶瓷外壳能够提供良好的机械保护和热导性，保护器件免受外界环境的干扰。

陶瓷基板则用于连接和支撑电子元件，其优异的绝缘性能和热稳定性能使得电子元件能够在恶劣的工作环境下稳定运行。

1.2 电路板陶瓷电路板在高频电子设备中得到了广泛应用，例如无线通信设备和雷达系统。

陶瓷电路板具有低介电损耗和优异的热性能，能够提供更好的信号传输和更高的工作频率。

此外，陶瓷电路板还具有良好的尺寸稳定性和机械强度，能够满足复杂电路的布线要求。

1.3 热散热器陶瓷在热散热器中的应用主要是利用其优异的导热性能。

由于半导体器件在工作过程中会产生大量的热量，需要通过散热器将其散发出去，以保证器件的正常运行。

陶瓷材料具有较高的导热系数和优异的热稳定性，能够有效地将热量传导到散热器表面，提高散热效率。

二、陶瓷在半导体制造中的具体应用案例2.1 氧化铝陶瓷封装氧化铝陶瓷封装被广泛应用于高频电子设备中。

其具有优异的机械强度、良好的绝缘性能和较高的热导性能，能够有效地保护电子元件，并提供良好的信号传输和散热性能。

2.2 氧化铝陶瓷基板氧化铝陶瓷基板被广泛应用于电子元件的连接和支撑。

其具有优异的绝缘性能和热稳定性能，能够在高温和高电压环境下稳定运行。

此外，氧化铝陶瓷基板还具有良好的尺寸稳定性和机械强度，能够满足复杂电路的布线要求。

2.3 氮化硅陶瓷电路板氮化硅陶瓷电路板被广泛应用于高频电子设备中。

其具有低介电损耗、优异的热性能和较高的工作频率，能够提供更好的信号传输和更高的工作频率。

此外，氮化硅陶瓷电路板还具有良好的尺寸稳定性和机械强度，能够满足复杂电路的布线要求。

薄膜电路陶瓷基板1. 介绍薄膜电路陶瓷基板是一种用于电子元器件的基板材料。

它由陶瓷材料制成，具有优异的电性能、机械性能和热性能，适用于高频、高温、高压等特殊环境下的电路应用。

薄膜电路陶瓷基板广泛应用于通信设备、汽车电子、医疗器械、航空航天等领域。

2. 材料特性薄膜电路陶瓷基板具有以下几个主要特性：2.1 优异的电性能薄膜电路陶瓷基板具有低介电损耗、低介电常数和低介电吸收的特点，能够提供优异的信号传输性能。

它的表面光滑，能够减少信号的反射和散射，提高信号的传输速率和稳定性。

2.2 优秀的机械性能薄膜电路陶瓷基板具有高硬度、高强度和高刚性的特点，能够承受较大的机械应力和振动。

它的表面光滑平整，能够提供良好的尺寸稳定性和可靠性，不易变形或破裂。

2.3 良好的热性能薄膜电路陶瓷基板具有优异的导热性能和热稳定性，能够快速传导和释放电路中产生的热量。

它的热膨胀系数与硅芯片等常用材料相匹配，能够减少热应力和热疲劳，提高电路的可靠性和寿命。

3. 制造工艺薄膜电路陶瓷基板的制造工艺主要包括以下几个步骤：3.1 陶瓷材料制备薄膜电路陶瓷基板采用高纯度陶瓷材料制备，通常使用氧化铝、氧化铝氮化铝复合材料等。

陶瓷材料需要进行粉末制备、成型和烧结等工艺，以获得均匀、致密的基板材料。

3.2 薄膜制备薄膜电路陶瓷基板的薄膜制备主要采用薄膜沉积技术，如化学气相沉积（CVD）、物理气相沉积（PVD）等。

通过控制沉积条件和工艺参数，可以在陶瓷基板上形成均匀、致密的薄膜。

3.3 电路制作薄膜电路陶瓷基板的电路制作主要包括光刻、蚀刻、金属沉积和电镀等工艺步骤。

通过光刻技术，将电路图案转移到薄膜表面，并通过蚀刻技术去除不需要的薄膜材料。

然后，在电路图案上沉积金属，形成导线和焊盘等电路元件。

最后，通过电镀工艺增加金属层的厚度和导电性。

3.4 封装和测试薄膜电路陶瓷基板制作完成后，需要进行封装和测试。

封装过程包括将基板与其他电子元器件连接，并加以保护。

精密陶瓷技术的应用一、引言精密陶瓷技术是一种具有高硬度、高强度、高耐磨、耐高温、绝缘性能优异的新型陶瓷材料。

它在电子、机械、化工、医疗等领域得到广泛应用。

本文将从这些领域的应用角度来探讨精密陶瓷技术的发展和应用。

二、电子领域中的应用1. 陶瓷封装材料精密陶瓷具有优异的绝缘性能和高温稳定性，在电子元器件的封装中起到了重要作用。

例如，集成电路封装中常用的陶瓷封装材料能够提供可靠的绝缘保护，同时具有良好的导热性能，确保电子元器件的稳定工作。

2. 陶瓷基电路板精密陶瓷材料还被广泛应用于高频电子设备中的电路板制造。

相比于传统的玻璃纤维基板，陶瓷基电路板具有更好的导热性能和耐高温性能，能够满足高频电子设备对于信号传输和散热的要求。

三、机械领域中的应用1. 陶瓷刀具精密陶瓷具有高硬度和耐磨性，被广泛应用于机械加工中的刀具制造。

陶瓷刀具不仅具有更长的使用寿命，而且在高速切削时能够保持较高的切削效率和较好的表面质量。

2. 陶瓷轴承精密陶瓷材料具有优异的耐磨性和耐腐蚀性，在机械设备中的轴承应用中表现出良好的性能。

陶瓷轴承不仅能够减小摩擦损失，提高机械设备的效率，而且能够耐受较高的工作温度和恶劣的工作环境。

四、化工领域中的应用1. 化工设备的防腐蚀涂层精密陶瓷具有耐腐蚀性，可用于化工设备的防腐蚀涂层。

陶瓷涂层能够有效保护设备表面免受腐蚀介质的侵蚀，延长化工设备的使用寿命。

2. 化学触媒载体精密陶瓷材料的高比表面积和化学稳定性使其成为理想的触媒载体。

陶瓷触媒载体能够提供更多的活性位点，提高催化反应的效率和选择性。

五、医疗领域中的应用1. 人工关节精密陶瓷材料具有与人体组织相似的生物相容性和耐磨性，在人工关节的制造中得到了广泛应用。

陶瓷人工关节能够减少摩擦损失，提高关节的稳定性和寿命。

2. 医用陶瓷材料精密陶瓷材料在医疗器械的制造中也发挥着重要作用。

例如，陶瓷刀片在手术中的应用能够实现更精确的切割和更小的创伤。

六、结语精密陶瓷技术的应用领域广泛，不断推动着科技的进步和产业的发展。

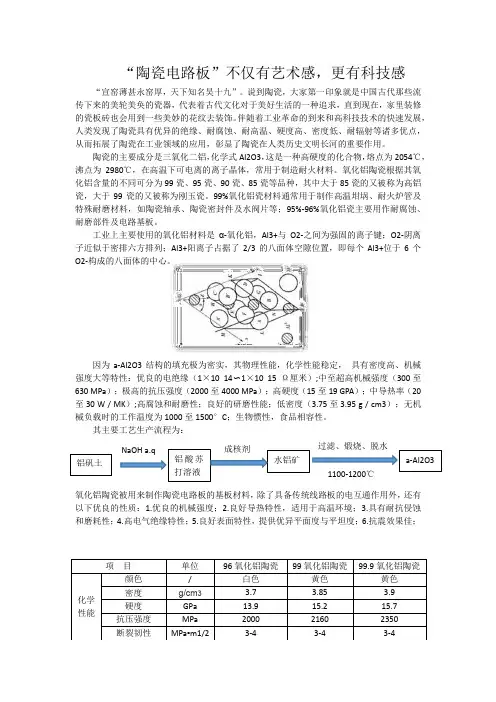

“陶瓷电路板”不仅有艺术感，更有科技感“宣窑薄甚永窑厚，天下知名昊十九”。

说到陶瓷，大家第一印象就是中国古代那些流传下来的美轮美奂的瓷器，代表着古代文化对于美好生活的一种追求，直到现在，家里装修的瓷板砖也会用到一些美妙的花纹去装饰。

伴随着工业革命的到来和高科技技术的快速发展，人类发现了陶瓷具有优异的绝缘、耐腐蚀、耐高温、硬度高、密度低、耐辐射等诸多优点，从而拓展了陶瓷在工业领域的应用，彰显了陶瓷在人类历史文明长河的重要作用。

陶瓷的主要成分是三氧化二铝，化学式Al2O3，这是一种高硬度的化合物，熔点为2054℃，沸点为2980℃，在高温下可电离的离子晶体，常用于制造耐火材料。

氧化铝陶瓷根据其氧化铝含量的不同可分为99瓷、95瓷、90瓷、85瓷等品种，其中大于85瓷的又被称为高铝瓷，大于99瓷的又被称为刚玉瓷。

99%氧化铝瓷材料通常用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等；95%-96%氧化铝瓷主要用作耐腐蚀、耐磨部件及电路基板。

工业上主要使用的氧化铝材料是α-氧化铝，Al3+与O2-之间为强固的离子键；O2-阴离子近似于密排六方排列；Al3+阳离子占据了2/3的八面体空隙位置，即每个Al3+位于6个O2-构成的八面体的中心。

因为a-Al2O3结构的填充极为密实，其物理性能，化学性能稳定，具有密度高、机械强度大等特性：优良的电绝缘（1×10 14〜1×10 15 Ω厘米）;中至超高机械强度（300至630 MPa）；极高的抗压强度（2000至4000 MPa）；高硬度（15至19 GPA）；中导热率（20至30 W / MK）;高腐蚀和耐磨性；良好的研磨性能；低密度（3.75至3.95 g / cm3）；无机械负载时的工作温度为1000至1500°C；生物惯性，食品相容性。

其主要工艺生产流程为：氧化铝陶瓷被用来制作陶瓷电路板的基板材料，除了具备传统线路板的电互通作用外，还有以下优良的性质：1.优良的机械强度；2.良好导热特性，适用于高温环境；3.具有耐抗侵蚀和磨耗性；4.高电气绝缘特性；5.良好表面特性，提供优异平面度与平坦度；6.抗震效果佳；项目单位96氧化铝陶瓷99氧化铝陶瓷99.9氧化铝陶瓷化学性能颜色/白色黄色黄色密度g/cm3 3.7 3.85 3.9硬度GPa13.915.215.7抗压强度MPa200021602350断裂韧性MPa▪m1/23-43-43-4铝矾土铝酸苏打溶液水铝矿a-Al2O3 NaOH a.q成核剂过滤、煅烧、脱水1100-1200℃7.低曲翘度；8.高温环境下稳定性佳；9.可加工成各种复杂形状。

利用陶瓷线路板提高电子设备的温度稳定性和抗干扰性能电子设备在现代社会中扮演着越来越重要的角色，而陶瓷线路板作为一种新型的基础材料，对于提升电子设备的温度稳定性和抗干扰性能有着重要的作用。

本文将深入探讨陶瓷线路板的特点及其在电子设备中的应用。

一、陶瓷线路板的特点陶瓷线路板是一种基于陶瓷材料的电路板，它的热传导率更高，能够提高电路的散热效率，从而提高电子设备的温度稳定性。

此外，陶瓷线路板的高频特性较好，能够抑制电磁干扰，提高抗干扰性能。

陶瓷线路板也具有优异的耐腐蚀性能，能够在恶劣的环境下长期稳定工作。

首先，陶瓷线路板具有很高的耐热性和稳定性。

由于陶瓷材料的熔点很高，它们可以承受高达1000°C的高温，这使得陶瓷线路板可以安全地应用于各种电子设备中，例如汽车电子、航空航天和军事设备等领域。

此外，陶瓷线路板还具有优良的尺寸稳定性和耐化学腐蚀性，这可以保证它们在各种环境下都能够表现出良好的稳定性和可靠性。

其次，陶瓷线路板还具有很强的抗干扰性能。

由于陶瓷材料具有很高的介电常数和极低的介质损耗，因此陶瓷线路板可以有效地抑制电磁干扰（EMI）和电磁辐射（EMC）。

这可以提高电子设备的性能和可靠性，使其能够在更复杂的电磁环境中正常工作。

此外，陶瓷线路板还具有很高的机械强度和耐磨性。

这可以保证它们在受到外部冲击和磨损时不会受到损坏，从而延长电子设备的使用寿命。

在实际应用中，陶瓷线路板已经被广泛用于各种电子设备中。

例如，在汽车电子领域，陶瓷线路板被用于点火系统和电源控制系统中，以提高这些系统的可靠性和稳定性。

在航空航天领域，陶瓷线路板被用于飞行控制系统中，以确保这些系统在高速飞行和复杂的气候条件下正常工作。

此外，陶瓷线路板还被用于军事设备中，以提高这些设备的抗干扰性能和可靠性。

二、陶瓷线路板在电子设备中的应用1. 提高温度稳定性电子设备在工作过程中会产生大量的热量，如果不能及时散发出去，会导致电路板温度升高，进而影响电子设备的性能。
