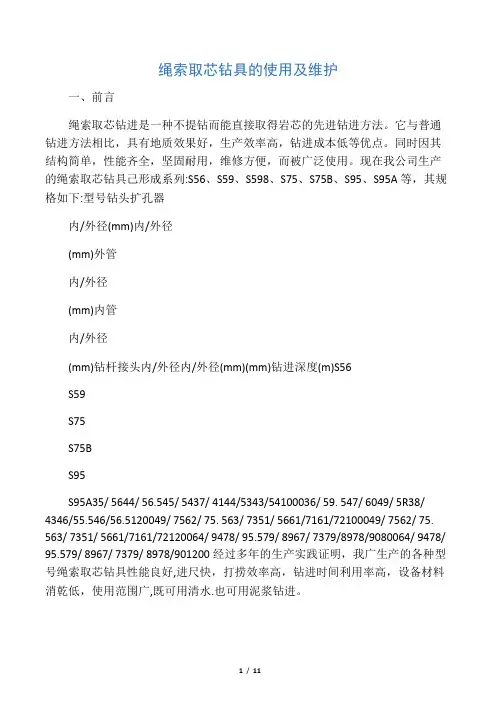

绳索取芯钻具的使用及维护一、前言绳索取芯钻进是一种不提钻而能直接取得岩芯的先进钻进方法。

它与普通钻进方法相比，具有地质效果好，生产效率高，钻进成本低等优点。

同时因其结构简单，性能齐全，坚固耐用，维修方便，而被广泛使用。

现在我公司生产的绳索取芯钻具己形成系列:S56、S59、S598、S75、S75B、S95、S95A等，其规格如下:型号钻头扩孔器内/外径(mm)内/外径(mm)外管内/外径(mm)内管内/外径(mm)钻杆接头内/外径内/外径(mm)(mm)钻进深度(m)S56S59S75S75BS95S95A35/ 5644/ 56.545/ 5437/ 4144/5343/54100036/ 59. 547/ 6049/ 5R38/ 4346/55.546/56.5120049/ 7562/ 75. 563/ 7351/ 5661/7161/72100049/ 7562/ 75. 563/ 7351/ 5661/7161/72120064/ 9478/ 95.579/ 8967/ 7379/8978/9080064/ 9478/ 95.579/ 8967/ 7379/ 8978/901200经过多年的生产实践证明，我广生产的各种型号绳索取芯钻具性能良好,进尺快，打捞效率高，钻进时间利用率高，设备材料消乾低，使用范围广,既可用清水.也可用泥浆钻进。

为使广大用户更好地掌握这项先进技术，正确地使用S系列组索取芯钻具,并充分发阵绳索取芯钻具的优越性，特编此说明书.以供广大用户参考。

二、绳索取芯钻具的结构和工作原理我国地质系统所使用的绳索取芯钻具型号为"s"型，钻具结构上大|可小异。

现以S75绳索取芯钻具为例作典型介绍。

整套钻具分成绳索取芯钻具与打捞器二大部份所组成。

绳索取芯钻具由外管总成和内管总成所组成，合在一起统称双管。

外管总成包括弹卡挡头、弹卡室、扩孔器、外管及钻头所组成。

内管总成包括捞矛头、弹卡钳、调节机构、悬挂及内管保护机构、至IJ位与堵塞报信机构等。

绳索取芯钻具结构原理
1、捞矛结构由捞矛头和回收卡簧组成。

取芯时,打捞器在钻杆内下放到内管总成上部,打捞钩抓住捞矛,向上提升打捞器,回收卡筒上提,并向内压缩弹卡,使弹卡收拢,这样内管总成和外管脱离,从而把内管总成提上来。

2、弹卡结构主要由弹卡架、弹卡、弹簧等部件组成。

其作用是内管坐到外管中时,弹卡借助胀簧的
弹力胀开,贴在弹卡室的内壁上,使钻具实现定位。

3、缓冲结构由弹簧、锁母、开口销组成。

当拉断岩芯时保护内管的作用。

4、单动结构由两副推力轴承实现钻具的单动。

5、调节结构内管总成和外管总成的长度,通过下轴不锁母进行微调,达到卡簧座端部不钻头内台阶所要求的间隙。

6、打捞结构又称打捞器,主要由打捞钩、重锤和安全绳等组成。

打捞钩在打捞内管时用来夹持矛头,
重锤的作用是加速打捞器的下降速度,以节省打捞时间。

安全绳是一段细绳,当内管因某种原因被卡死而提不上来时,可以强力提断安全绳,再提钻处理。

管理及其他M anagement and other 矿山地质钻探绳索取芯钻探技术浅析张 峰摘要：在技术越来越完善的大形势下，绳心钻井技术的研究从一定意义上促进了钻井技术的稳步发展。

本文阐述的取芯钻井技术与传统钻井工艺相比，具有更大应用意义与优势，在钻井工艺中得到广泛运用。

根据多面性很强的地质结构，这项研究不仅能够提升降失水剂的质量和性能，还突破了传统式常规钻井的瓶颈问题。

根据对绳芯钻探技术开展实地考察，全方位融合有关技术及要求，为绳索取芯钻探技术在地质勘查行业的应用打下坚实的基础。

 关键词：地质钻探；绳索取芯钻探；钻进工艺目前，随着经济的兴盛和科学技术的高速发展，矿产资源的供需差距增加，我国相关人员已经积极推进新式矿产地质勘查技术，想要尽快解决资源量不足的现况。

以某城市采矿工程为例，绳索取芯技术是地质勘查环节中很重要的技术方式，但在地质结构繁杂的地层勘探中，经常出现的状况多见涌水、漏水及其水敏地层和矿带坍塌等负面情况。

本文主要从绳芯技术工作原理、设备选择及各类机械设备配备等方面进行，综合分析该技术的相关内容，促进绳芯发掘平稳可持续发展观。

1 绳索取芯技术概述1.1 绳索取芯技术的工作原理有关绳芯技术工作原理，具体内容如下。

芯和芯管各自归属于表层和里层芯，根据上端绳芯钻具的转动形式，在一定程度上转动里层管。

当泵压升高到一定程度时，释放出来滚轮慢慢向上移动，支系连接头上外管被绳钻牵引带正常地钻进，下外管不做转动动作，即具有钻进的功效。

1.2 绳索取芯技术的设备选择工程机械设备在一定条件下也为绳芯技术提供帮助。

在钻机设备、机器的型号选择过程中，应当按照钻探水平、钻探成本及地质构造标准等相关信息进行全方位精确测量。

并且也应关心钻头倾斜面的挑选，考虑到少钻或者不钻岩心的办法。

该技术存有的核心价值即高钻进速率、钻头使用寿命长、职工劳动效率较低，具有较强的绳芯钻进技术安全系数、高效化等。

钻机设备和机器在型号选择过程中应为孔壁可靠性、清洁液合理化提供有力地确保。
