修理厂修理流程图

辅助教学和培训
辅助教师进行教学：汽车维修流程图可以作为教学辅助工具，帮助学生更好地理解汽车维修知识。 提高培训效率：通过流程图，学员可以更加清晰地了解维修步骤和操作流程，提高培训效率。 增强记忆效果：流程图可以直观地展示操作顺序和步骤，有助于学员记忆维修知识。 方便学员查阅：流程图可以作为学员查阅维修手册的参考，方便学员快速找到所需信息。
感谢您的耐心观看
汇报人：WPS
汽车维修流程图示例
发动机维修流程图
发动机机油检查 与更换
发动机机油滤清 器更换
发动机冷却液检 查与更换
发动机进气系统 检查与清洗
底盘维修流程图
车辆准备与安全检查 检查机油、冷却液等液体 检查底盘部件，如悬挂、制动系统等 进行底盘清洁和润滑
电器设备维修流程图
电器设备维修流程 图示例
电器设备维修注意 事项
建立搜索功能，使用户能够快速 找到所需信息
汽车维修流程图制作工 具推荐
Microsoft PowerPoint
强大的幻灯片制 作工具，支持添 加各种多媒体元 素。
提供多种布局和 主题选项，方便 用户快速创建漂 亮的幻灯片。
可以将演示文稿 保存为多种格式， 包括PDF和图片， 方便用户在不同 设备上查看。
电器设备维修常见 问题及解决方案
电器设备维修技术 更新与发展趋势
汽车维修流程图的优化 与改进
定期检查流程图
及时更新流程图
更新内容：根据实际情况进行优化和改进
更新原因：保持流程图的时效性和准确性
更新方法：通过技术手段实现流程图的自动化更新
增加细节和标注说明
流程图中的细节标注
针对不同车型的维修细节
标注说明的规范和统一性
增加细节和标注说明的重 要性

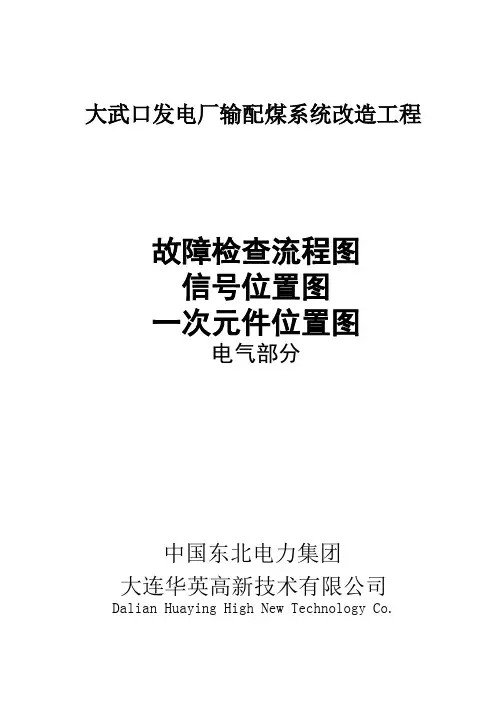

画面跑偏无显示画面跑偏无显示一人搬开关一人看程控隔离柜内相对应的继电器是否动作搬动跑偏开关应听到两声响修跑偏开关查端子箱参照端子箱图至隔离柜或端子箱至元件连线大连华英高新技术有限公司大武口发电厂输煤系统改造设计制图审校跑偏故障检修流程图看plc输入模块参照plc模块端子图相应点是否显示数字查plc柜至隔离柜连线画面煤流无显示画面煤流无显示一人拨动煤流开关下垂皮带一人看程控隔离柜内相对应的继电器是否动作看plc输入模块参照plc模块端子图相应点是否显示数字拨动煤流开关下垂皮带应听到声响修煤流开关查plc柜至隔离柜连线查端子箱参照plc模块端子图至隔离柜或端子箱至元件连线查plc与工控机通讯大连华英高新技术有限公司大武口发电厂输煤系统改造设计制图审校煤流故障检修流程图看速度检测器箱内有无电源显示查电源箱开关是否跳参照一次元件位置图查监控电源或电源线开路电源短路参照一次元件位置图如果是4配煤间电源线短路重点查槽钢内走线其他处重点查元件内画面速度无显示画面速度无显示看程控隔离柜内相对应的继电器是否动作看plc输入模块参照plc模块端子图相应点是否显示数字将速度数码开关调到000应听到声响绿灯变红灯显示查plc柜至隔离柜连线查端子箱参照plc模块端子图至隔离柜或端子箱至元件连线查plc与工控机通讯大连华英高新技术有限公司大武口发电厂输煤系统改造设计制图审校速度故障检修流程图看速度检测器箱内有无电源显示查电源箱开关是否跳参照一次元件位置图查监控电源或电源线开路电源短路参照一次元件位置图如果是4配煤间电源线短路重点查槽钢内走线其他处重点查元件内拨动煤流开关下垂皮带应听到声响查速度检测器内部电源部分码调到100画面堵煤无显示画面堵煤无显示短接端子箱内相应端子看程控隔离柜内相对应的继电器是否动作看plc输入模块参照plc模块端子图相应点是否显示数字查与堵煤传感器使用一路电源的速度传感器有无电源参照一次元件位置图查plc柜至隔离柜连线查端子箱参照plc模块端子图至隔离柜或端子箱至元件连线查plc与工控机通讯大连华英高新技术有限公司大武口发电厂输煤系统改造设计制图审校查电源箱开关是否跳参照一次元件位置图查监控电源或电源线开路电源短路参照一次元件位置图1

机动车维修服务流程图
客户维修接待
进厂检验
签订合同
维修作业与过程检验
不
合
格
竣工检验
合格
结算交车
返修与抱怨处理
跟踪服务
（注：摘自中华人民共和国交通运输行业标准《机动车维修服务规范》JT/T816—2011）
二级维护工艺过程图
汽车进维修厂
汽车技术档案和驾驶员反映
检测
诊断并确定附加作业项
维护作业，包括基本作业项目和附加
作业项目（中间环节贯穿过程检验）
不合格
竣工检验
填写维护竣工出厂合格证
填写汽车技术维护档
出厂
（注：摘自中华人民共和国国家标准《汽车维护、检测、诊断技术规范》GB/T 18344—2001）。

汽车修理流程图
客户预约↓客户到达报修（业务接待、登记）否↓是客户离去←故障诊断（技术负责人）→确定维修项目（签订合同、签字）←↓引导客户至休息室↑试车终验（技术负责人）←维修车间维修作业（机、电、钣金、喷漆、材料、时间效率）←派修、（接待员、三件套、发放接车卡、送车进车间）↑↓没完成正确↑不正确↑完成修理（清洁泊车、钥匙交出纳）→重新诊断（技术负责人）→增加维修项目（与客户确认）→↓引导客户至结算处是结算（工时、材料、制单）→保修期（售后负责人）→索赔申请（售后负责人）不是↓用户付款（签单、现金）↓出纳核对接车卡、填写放行条用户档案（前台接待）←交车（接待员陪同客户取车）→跟踪服务（前台接待、作好记录）↓直到客户车出厂客户离去。
