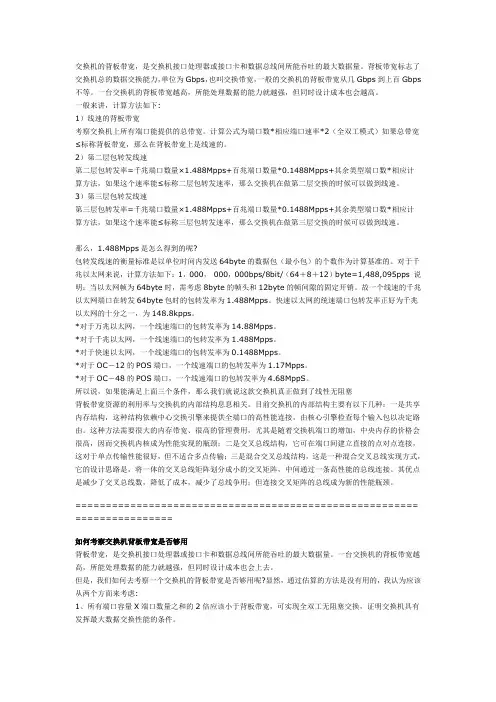

交换机的背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
背板带宽标志了交换机总的数据交换能力，单位为Gbps，也叫交换带宽，一般的交换机的背板带宽从几Gbps到上百Gbps不等。
一台交换机的背板带宽越高，所能处理数据的能力就越强，但同时设计成本也会越高。
一般来讲，计算方法如下:1）线速的背板带宽考察交换机上所有端口能提供的总带宽。
计算公式为端口数*相应端口速率*2（全双工模式）如果总带宽≤标称背板带宽，那么在背板带宽上是线速的。
2）第二层包转发线速第二层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法，如果这个速率能≤标称二层包转发速率，那么交换机在做第二层交换的时候可以做到线速。
3）第三层包转发线速第三层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法，如果这个速率能≤标称三层包转发速率，那么交换机在做第三层交换的时候可以做到线速。
那么，1.488Mpps是怎么得到的呢?包转发线速的衡量标准是以单位时间内发送64byte的数据包（最小包）的个数作为计算基准的。
对于千兆以太网来说，计算方法如下：1，000，000，000bps/8bit/（64＋8＋12）byte=1,488,095pps 说明：当以太网帧为64byte时，需考虑8byte的帧头和12byte的帧间隙的固定开销。
故一个线速的千兆以太网端口在转发64byte包时的包转发率为1.488Mpps。
快速以太网的线速端口包转发率正好为千兆以太网的十分之一，为148.8kpps。
*对于万兆以太网，一个线速端口的包转发率为14.88Mpps。
*对于千兆以太网，一个线速端口的包转发率为1.488Mpps。
*对于快速以太网，一个线速端口的包转发率为0.1488Mpps。
*对于OC－12的POS端口，一个线速端口的包转发率为1.17Mpps。
交换机的背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
背板带宽标志了交换机总的数据交换能力，单位为Gbps，也叫交换带宽，一般的交换机的背板带宽从几Gbps到上百Gbps不等。
一台交换机的背板带宽越高，所能处理数据的能力就越强，但同时设计成本也会越高。
000bps/8bit/(64+8+12)byte=1,488,095pps 说明：当以太网帧为64byte 时，需考虑8byte的帧头和12byte的帧间隙的固定开销。
故一个线速的千兆以太网端口在转发64byte包时的包转发率为1.488Mpps。
快速以太网的线速端口包转发率正好为千兆以太网的十分之一，为148.8kpps
（0.1488Mpps）。
端口总速率
/view/71f9d921192e45361066f5e7.html。
交换机的背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
背板带宽标志了交换机总的数据交换能力，单位为Gbps，也叫交换带宽，一般的交换机的背板带宽从几Gbps到上百Gbps 不等。
一台交换机的背板带宽越高，所能处理数据的能力就越强，但同时设计成本也会越高。
一般来讲，计算方法如下:1）线速的背板带宽考察交换机上所有端口能提供的总带宽。
计算公式为端口数*相应端口速率*2（全双工模式）如果总带宽≤标称背板带宽，那么在背板带宽上是线速的。
2）第二层包转发线速第二层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法，如果这个速率能≤标称二层包转发速率，那么交换机在做第二层交换的时候可以做到线速。
3）第三层包转发线速第三层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法，如果这个速率能≤标称三层包转发速率，那么交换机在做第三层交换的时候可以做到线速。
那么，1.488Mpps是怎么得到的呢?包转发线速的衡量标准是以单位时间内发送64byte的数据包（最小包）的个数作为计算基准的。
对于千兆以太网来说，计算方法如下：1，000，000，000bps/8bit/（64＋8＋12）byte=1,488,095pps 说明：当以太网帧为64byte时，需考虑8byte的帧头和12byte的帧间隙的固定开销。
故一个线速的千兆以太网端口在转发64byte包时的包转发率为1.488Mpps。
快速以太网的统速端口包转发率正好为千兆以太网的十分之一，为148.8kpps。
*对于万兆以太网，一个线速端口的包转发率为14.88Mpps。
*对于千兆以太网，一个线速端口的包转发率为1.488Mpps。
*对于快速以太网，一个线速端口的包转发率为0.1488Mpps。
*对于OC－12的POS端口，一个线速端口的包转发率为1.17Mpps。
![交换机常用几种计算方法[整理版]](https://uimg.taocdn.com/20d287cecf2f0066f5335a8102d276a2002960b7.webp)
交换机常用几种计算方式交换机的背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
背板带宽标志了交换机总的数据交换能力，单位为Gbps，也叫交换带宽，一般的交换机的背板带宽从几Gbps到上百Gbps不等。
一台交换机的背板带宽越高，所能处理数据的能力就越强，但同时设计成本也会越高。
一般来讲，计算方法如下:1）线速的背板带宽考察交换机上所有端口能提供的总带宽。
计算公式为端口数*相应端口速率*2（全双工模式）如果总带宽≤标称背板带宽，那么在背板带宽上是线速的。
2）第二层包转发线速第二层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法，如果这个速率能≤标称二层包转发速率，那么交换机在做第二层交换的时候可以做到线速。
3）第三层包转发线速第三层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法，如果这个速率能≤标称三层包转发速率，那么交换机在做第三层交换的时候可以做到线速。
那么，1.488Mpps是怎么得到的呢?包转发线速的衡量标准是以单位时间内发送64byte的数据包（最小包）的个数作为计算基准的。
对于千兆以太网来说，计算方法如下：1，000， 000，000bps/8bit/（64＋8＋12）byte=1,488,095pps 说明：当以太网帧为64byte时，需考虑8byte的帧头和12byte的帧间隙的固定开销。
故一个线速的千兆以太网端口在转发64byte包时的包转发率为1.488Mpps。
快速以太网的统速端口包转发率正好为千兆以太网的十分之一，为148.8kpps。
*对于万兆以太网，一个线速端口的包转发率为14.88Mpps。
*对于千兆以太网，一个线速端口的包转发率为1.488Mpps。
*对于快速以太网，一个线速端口的包转发率为0.1488Mpps。

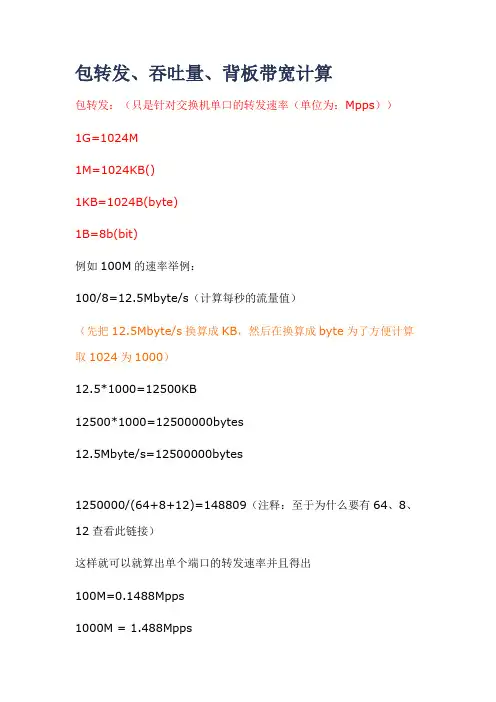

包转发、吞吐量、背板带宽计算包转发：（只是针对交换机单⼝的转发速率（单位为：Mpps））
1G=1024M
1M=1024KB()
1KB=1024B(byte)
1B=8b(bit)
例如100M的速率举例：
100/8=12.5Mbyte/s（计算每秒的流量值）
（先把12.5Mbyte/s换算成KB，然后在换算成byte为了⽅便计算取1024为1000）
12.5*1000=12500KB
12500*1000=12500000bytes
12.5Mbyte/s=12500000bytes
1250000/(64+8+12)=148809（注释：⾄于为什么要有64、8、12查看此链接）
这样就可以就算出单个端⼝的转发速率并且得出
100M=0.1488Mpps
1000M = 1.488Mpps
10G = 14.88Mpps
背板带宽：（单位为Gbps）
cisco 2950G-48
此设备有2个1000M端⼝，48个100M端⼝
背板带宽＝((2×1000)+(48×100))×2(Mbps) =13600（ =13.6(Gbps)）
吞吐量：（单位：Mpps）计算吞吐量要先计算出包转发率，因为吞吐量是计算所有端⼝的
举例：还是以cisco 2950G-48举例
刚才计算出了背板带宽为13.6Gbps
相当于6.8个千兆⼝=13.6/2
吞吐量=6.8×1.488=10.1184Mpps
这样就计算出了吞吐量。
100Mbit/s 的以太网络，100M换算成byte则是100/8=12.5M byte/s ，换算出来就是12500000bytes 。
因为在以太网的数据包中，最小的数据包的大小是64byte/s ，加上8 个byte 的前导字节以及12个byte 帧间间隙，合计就是84byte。
那么用12500000/84=148809 ,所以就可以得到在100M吞吐量单向环境下的每秒最大的包转发个数148809,换算成k即为148.8k pps，也就是0.1488M pps。
0.1488M pps这个包转发率是100M的网络而言，那么1000M的网络，算出来的包转发率就应是1.488Mpps，对于10G网络对应的是14.88Mpps。
下面，我按这个数值来验证一下H3C的交换机在其网站上公布的数据，是否满足全端口“线速转发” 。
1)设备：H3C S3600-28P-EI公布包转发率：9.6Mpps接口：24个10/100Base-TX以太网端口，4个1000Base-X SFP千兆以太网端口(就是24个100M＋4 个1000M)计算：0.1488Mpps*24+1.488Mpps*4=3.5712Mpps+5.952Mpps=9.5232Mpps结果9.5232Mpps <公布包转发率：9.6Mpps, 满足全端口“ 线速转发”。
2)设备：S5500-28C-EI包转发率（整机）：95.2Mpps接口：24个10/100/1000Base-T 以太网端口，4个复用的1000Base-X千兆SFP端口，2个扩展插槽（每个扩展插槽接口卡最大配置 2 X 10G接口）；（也就是24*1000M+ 2 X 2*10GE）计算：1.488Mpps*24+14.88Mpps*2*2=35.712Mpps+59.52Mpps=95.232Mpps结果95.232Mpps =包转发率（整机）：95.2Mpps，满足全端口“线速转发”。

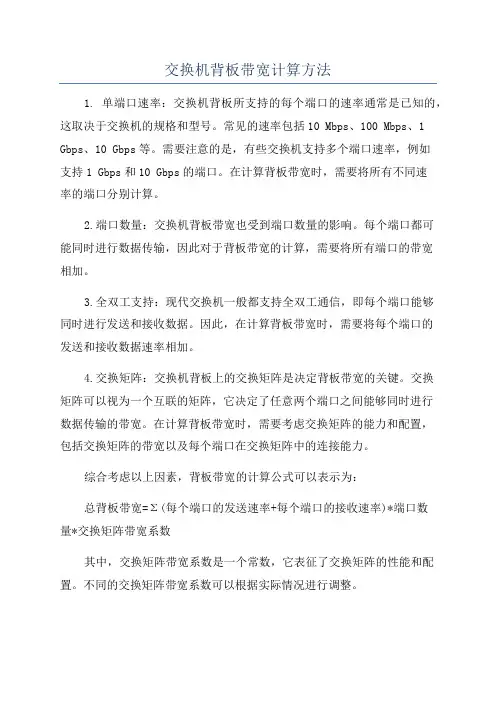

交换机背板带宽计算方法1. 单端口速率：交换机背板所支持的每个端口的速率通常是已知的，这取决于交换机的规格和型号。
常见的速率包括10 Mbps、100 Mbps、1 Gbps、10 Gbps等。
需要注意的是，有些交换机支持多个端口速率，例如支持1 Gbps和10 Gbps的端口。
在计算背板带宽时，需要将所有不同速率的端口分别计算。
2.端口数量：交换机背板带宽也受到端口数量的影响。
每个端口都可能同时进行数据传输，因此对于背板带宽的计算，需要将所有端口的带宽相加。
3.全双工支持：现代交换机一般都支持全双工通信，即每个端口能够同时进行发送和接收数据。
因此，在计算背板带宽时，需要将每个端口的发送和接收数据速率相加。
4.交换矩阵：交换机背板上的交换矩阵是决定背板带宽的关键。
交换矩阵可以视为一个互联的矩阵，它决定了任意两个端口之间能够同时进行数据传输的带宽。
在计算背板带宽时，需要考虑交换矩阵的能力和配置，包括交换矩阵的带宽以及每个端口在交换矩阵中的连接能力。
综合考虑以上因素，背板带宽的计算公式可以表示为：总背板带宽=Σ(每个端口的发送速率+每个端口的接收速率)*端口数量*交换矩阵带宽系数其中，交换矩阵带宽系数是一个常数，它表征了交换矩阵的性能和配置。
不同的交换矩阵带宽系数可以根据实际情况进行调整。
需要注意的是，交换机背板带宽只表示交换机内部的数据传输能力，与交换机与外部网络的连接带宽不同。
在实际应用中，交换机的背板带宽通常要比网络连接带宽大，以确保交换机能够处理和转发来自不同端口的数据。
另外，交换机背板带宽的计算也可以通过交换机的规格和型号来查找相关文档和说明，以获取准确的数据。
这些信息通常也可以在交换机的技术规格表中找到。
总之，交换机背板带宽是一个重要的指标，它反映了交换机的数据传输能力。
通过了解背板带宽的计算方法，用户可以更好地理解和选择适合自己需求的交换机。
交换机背板带宽计算方法一、计算公式说明交换机的背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
背板带宽标志了交换机总的数据交换能力，单位为Gbps，也叫交换带宽，一般的交换机的背板带宽从几Gbps到上百Gbps不等。
一台交换机的背板带宽越高，所能处理数据的能力就越强，但同时设计成本也会越高。
一般来讲，计算方法如下:（1）线速的背板带宽考察交换机上所有端口能提供的总带宽。
计算公式为端口数×相应端口速率×2（全双工模式）如果总带宽≤标称背板带宽，那么在背板带宽上是线速的。
（2）第二层包转发线速第二层包转发率=千兆端口数量×1.488Mpps+百兆端口数量×0.1488Mpps+其余类型端口数×相应计算方法，如果这个速率能≤标称二层包转发速率，那么交换机在做第二层交换的时候可以做到线速。
（3）第三层包转发线速第三层包转发率=千兆端口数量×1.488Mpps+百兆端口数量×0.1488Mpps+其余类型端口数×相应计算方法，如果这个速率能≤标称三层包转发速率，那么交换机在做第三层交换的时候可以做到线速。
所以说，如果能满足上面三个条件，那么我们就说这款交换机真正做到了线性无阻塞背板带宽资源的利用率与交换机的内部结构息息相关。
目前交换机的内部结构主要有以下几种：一是共享内存结构，这种结构依赖中心交换引擎来提供全端口的高性能连接，由核心引擎检查每个输入包以决定路由。
这种方法需要很大的内存带宽、很高的管理费用，尤其是随着交换机端口的增加，中央内存的价格会很高，因而交换机内核成为性能实现的瓶颈；二是交叉总线结构，它可在端口间建立直接的点对点连接，这对于单点传输性能很好，但不适合多点传输；三是混合交叉总线结构，这是一种混合交叉总线实现方式，它的设计思路是，将一体的交叉总线矩阵划分成小的交叉矩阵，中间通过一条高性能的总线连接。
1、交换机：包转发率包转发线速的衡量标准———是以单位时间内发送64byte的数据包（最小包）的个数作为计算基准的。
对于千兆以太网来说，计算方法如下：1，000，000，000bps/8bit/（64＋8＋12）byte=1,488,095pps 说明：当以太网帧为64byte时，需考虑8byte的帧头和12byte 的帧间隙的固定开销。
故一个线速的千兆以太网端口在转发64byte包时的包转发率为1.488Mpps*对于万兆以太网，一个线速端口的包转发率为14.88Mpps。
*对于千兆以太网，一个线速端口的包转发率为1.488Mpps。
*对于百兆以太网，一个线速端口的包转发率为0.1488Mpps如：一台24个千兆端口的桌面交换机（连接电脑），其最大吞吐量应达到24*1.488Mpps=35.712Mpps，才能保证所有端口线速工作时，提供无阻塞的包交换。
例：桌面型交换机带20台电脑上网设备：桌面型交换机公布包转发率：35.7Mpps接口：24个10/100/1000Base-TX以太网端口，(就是24个1000M）计算：1.488Mpps*24 =35.712Mpps包转发率：结果35.712Mpps =公布包转发率：35.7Mpps,满足全端口“线速转发”。
公布背板带宽：48Gbps计算：24*1000x 2(Mbit/s) /1024(Mbit/s)= 46.875 (Gbit/s)背板带宽：结果46.875 (Gbit/s)<公布背板带宽：48Gbps，满足全端口例：某个公司有300台电脑上网，三层核心怎么选。
初步预计要用15个千兆交换机。
通过上面的实验已经证实，每一个交换机的包转发率要达到35.712Mpps，背板带宽要达到46.875 (Gbit/s)。
核心交换机背板带宽：接入交换机数量15X46.875 (Gbit/s)=703.125 Gbit/s吞吐量包转发率：接入交换机：1.488Mpps*2 =2.976Mpps（解释：一个端口上联到核心，但是有上行和下行。
包转发、吞吐量、背板带宽计算包转发：（只是针对交换机单口的转发速率（单位为：Mpps））1G=1024M1M=1024KB()1KB=1024B(byte)1B=8b(bit)例如100M的速率举例：100/8=12.5Mbyte/s（计算每秒的流量值）（先把12.5Mbyte/s换算成KB，然后在换算成byte为了方便计算取1024为1000）12.5*1000=12500KB12500*1000=12500000bytes12.5Mbyte/s=12500000bytes1250000/(64+8+12)=148809（注释：至于为什么要有64、8、12查看此链接）这样就可以就算出单个端口的转发速率并且得出100M=0.1488Mpps1000M = 1.488Mpps10G = 14.88Mpps背板带宽：（单位为Gbps）cisco 2950G-48此设备有2个1000M端口，48个100M端口背板带宽＝((2×1000)+(48×100))×2(Mbps) =13600（ =13.6(Gbps)）吞吐量：（单位：Mpps）计算吞吐量要先计算出包转发率，因为吞吐量是计算所有端口的举例：还是以cisco 2950G-48举例刚才计算出了背板带宽为13.6Gbps相当于6.8个千兆口=13.6/2吞吐量=6.8×1.488=10.1184Mpps这样就计算出了吞吐量什么是线速线速是指交换机的端口上每秒钟传输的bit数，单位为bps（bit per second，即每秒传输多少bit，一个bit也就是一个二进制数0或者1）。
以我们常见的例子来说明的话，比如100M的网卡就是说的该网卡的网口线速为100Mbps；再比如安装的电信宽带是50M的宽带，说的是给我们开的端口线速度为50Mbps。
1G=1024M1M=1024kb1kb=1024B1B=8b计算实际带宽需要用（当前宽带÷8=实际下载速率）插个题外话——要注意的是，不要把线速和文件下载速度混为一谈了。
[交换路由] 交换容量和包转发率之间什么关系[复制链接]交换容量和包转发率之间什么关系有以下两种方法：第一种方法如下：--------------------------------------------------------------------------------我总结一个公式：转发带宽=包转发速率*8*（64＋8＋12）=1344*包转发速率我的公式推算：假设交换机有A、B、C三种接口各一个，它们的包转发率分别是X、Y、Z64+8+12的意思为：基于64字节分组测试（以太网传输最小包长就是64字节）；8以太网中，每个帧头都要加上了8个字节的前导符；帧间隙最小为12字节。
再乘8是转换为Bit 为单位。
所以得：交换机转发带宽=X*8*（64+8+12）+Y*8*（64+8+12）+Z*8*（64+8+12）=（X+Y+Z）*1344;=交换机包转发率*1344----------------------------------------------------------------------------------------------------------------第二种计算方法：-----------------------------------------------------------------------------------------------------------------第二层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法，如果这个速率能≤标称二层包转发速率，那么交换机在做第二层交换的时候可以做到线速。
那么，1.488Mpps是怎么得到的呢包转发线速的衡量标准是以单位时间内发送64byte的数据包（最小包）的个数作为计算基准的。
对于千兆以太网来说，计算方法如下：1，000，000，000bps/8bit/（64＋8＋12）byte=1,488,095pps 说明：当以太网帧为64byte时，需考虑8byte的帧头和12byte的帧间隙的固定开销。
个人理解交换容量=背板带宽，而且现在基本都用交换容量吧，可能是因为模块化设备的缘故吧。
通俗说就是这样：交换机就是水桶，处理的数据就是水滴。
这个桶有个洞，他的流速就是包转发率。
所以，桶大固然很好，因为同时进交换机的数据多了，但是洞太小也不好，因为水出的慢，所以这两个指标决定着交换机的性能。
有时候你看莫交换机号称背板多少t，但是实际效率不如cisco。
包转发率得计算和背板带宽得计算交换机的背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
背板带宽标志了交换机总的数据交换能力，单位为Gbps，也叫交换带宽，一般的交换机的背板带宽从几Gbps到上百Gbps不等。
一台交换机的背板带宽越高，所能处理数据的能力就越强，但同时设计成本也会越高。
一般来讲，计算方法如下:1）线速的背板带宽考察交换机上所有端口能提供的总带宽。
计算公式为端口数*相应端口速率*2（全双工模式）如果总带宽≤标称背板带宽，那么在背板带宽上是线速的。
2）第二层包转发线速第二层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法，如果这个速率能≤标称二层包转发速率，那么交换机在做第二层交换的时候可以做到线速。
3）第三层包转发线速第三层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法，如果这个速率能≤标称三层包转发速率，那么交换机在做第三层交换的时候可以做到线速。
那么，1.488Mpps是怎么得到的呢? 包转发线速的衡量标准是以单位时间内发送64byte 的数据包（最小包）的个数作为计算基准的。
对于千兆以太网来说，计算方法如下：1，000，000，000bps/8bit/（64＋8＋12）byte=1,488,095pps 说明：当以太网帧为64byte时，需考虑8byte的帧头和12byte的帧间隙的固定开销。
交换机常用性能参数计算方法一、背板带宽：盒式交换机是没有背板的，所以不存在背板带宽的说法。
中高端模块化交换机（如S65/S85系列）的背板带宽是硬件设计时固定的。
背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
一台交换机的背板带宽越高，所能处理数据的能力就越强，但同时设计成本也会上去。
但是，我们如何去考察一个交换机的背板带宽是否够用呢？显然，通过估算的方法是没有用的，我认为应该从两个方面来考虑： 1、所有端口容量X端口数量之和的2倍应该小于背板带宽，可实现全双工无阻塞交换，证明交换机具有发挥最大数据交换性能的条件。
2、满配置吞吐量(Mpps)=满配置GE端口数×1.488Mpps其中1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps。
例如，一台最多可以提供64个千兆端口的交换机，其满配置吞吐量应达到64×1.488Mpps = 95.2Mpps，才能够确保在所有端口均线速工作时，提供无阻塞的包交换。
如果一台交换机最多能够提供176个千兆端口，而宣称的吞吐量为不到261.8Mpps(176 x 1.488Mpps = 261.8)，那么用户有理由认为该交换机采用的是有阻塞的结构设计。
一般是两者都满足的交换机才是合格的交换机。
背板相对大，吞吐量相对小的交换机，除了保留了升级扩展的能力外就是软件，专用芯片电路设计有问题；背板相对小，吞吐量相对大的交换机，整体性能比较高。
不过背板带宽是可以相信厂家的宣传的，可吞吐量是无法相信厂家的宣传的，因为后者是个设计值，测试很困难，并且意义不是很大。
二、交换容量交换容量＝缓存位宽*缓存总线频率，因为我们的交换机都是存储转发的，交换容量的大小由缓存（BUFFER）的位宽及其总线频率决定。
三、端口容量端口容量＝2*（交换机所有端口的速率相加），因为端口是全双工的，所以需要乘以2。
四、包转发率包转发率的计算方式：若交换机可提供24个100M端口和2个1000M端口，则转发能力＝24*0.149+2*1.488=6.55Mpps ，为什么这么算？我们的交换机全部为线速转发，考验转发能力以能够处理最小包长（64Byte）来衡量，根据Ethernet的CSMA/CD的工作原理，报文在发送之前，要先侦听一段时间，如果在这段时间内线路空闲，则可以发送。
交换机性能参数学习总结一、交换机背板是设计值，可以大于等于交换容量（此为达到线速交换机的一个标准）。
厂家在设计的时候考虑了将来模块的升级，比如模块从开始的百兆升级到支持千兆、万兆，端口密度增加等。
背板带宽一般是指模块化交换机。
它决定了各模板与交换引擎间的连接带宽的最高上限。
是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
背板带宽标志了交换机总的数据交换能力，单位为Gbps，也叫交换带宽。
二、交换容量（最大转发带宽、吞吐量）是指系统中用户接口之间交换数据的最大能力，用户数据的交换是由交换矩阵实现的。
交换机达到线速时，交换容量等于端口数×相应端口速率×2（全双工模式）。
三、包转发率它体现了交换引擎的转发性能。
标准的以太网帧尺寸在64字节到1518字节之间，在衡量交换机包转发能力时应当采用最小尺寸的包进行评价。
指基于64字节分组，在单位时间内交换机转发的数据总数。
当交换机达到线速时包转发率=千兆端口数量×1.488Mpps+百兆端口数量×0.1488Mpps+其余类型端口数×相应计算方法四、转发带宽与包转发速率关系8*（64＋8＋12）*2*包转发速率/1024=转发带宽注：最大传输带宽=交换容量（交换容量用单工计算）我的公式推算：假设交换机有A、B、C三种接口各一个，它们的包转发率分别是X、Y、Z64+8+12的意思为：基于64字节分组测试（以太网传输最小包长就是64字节）；8以太网中，每个帧头都要加上了8个字节的前导符；帧间隙最小为12字节。
再乘8是转换为Bit 为单位所以得：交换机转发带宽=X*8*（64+8+12）+Y*8*（64+8+12）+Z*8*（64+8+12）=（X+Y+Z）*1344=交换机包转发率*1344带宽计算公式说明长空发表于2006-1-15 11:44:00一、计算公式说明交换机的背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
[交换路由] 交换容量与包转发率之间什么关系[复制链接]交换容量与包转发率之间什么关系有以下两种方法:第一种方法如下:--------------------------------------------------------------------------------我总结一个公式:转发带宽=包转发速率*8*(64＋8＋12)=1344*包转发速率我得公式推算:假设交换机有A、B、C三种接口各一个,它们得包转发率分别就是X、Y、Z64+8+12得意思为:基于64字节分组测试(以太网传输最小包长就就是64字节);8以太网中,每个帧头都要加上了8个字节得前导符;帧间隙最小为12字节。
再乘8就是转换为Bit为单位。
所以得:交换机转发带宽=X*8*(64+8+12)+Y*8*(64+8+12)+Z*8*(64+8+12)=(X+Y+Z)*1344;=交换机包转发率*1344----------------------------------------------------------------------------------------------------------------第二种计算方法:-----------------------------------------------------------------------------------------------------------------第二层包转发率=千兆端口数量×1、488Mpps+百兆端口数量*0、1488Mpps+其余类型端口数*相应计算方法,如果这个速率能≤标称二层包转发速率,那么交换机在做第二层交换得时候可以做到线速。
那么,1、488Mpps就是怎么得到得呢包转发线速得衡量标准就是以单位时间内发送64byte得数据包(最小包)得个数作为计算基准得。
对于千兆以太网来说,计算方法如下:1,000,000,000bps/8bit/(64＋8＋12)byte=1,488,095pps 说明:当以太网帧为64byte时,需考虑8byte得帧头与12byte得帧间隙得固定开销。
⽹路知识科普，交换机性能指标，背板带宽，包转发率，怎么计算？购买到⼀个交换机之后，怎么确定这个交换机的性能，是否能够满⾜需求，有哪些指标，这些指标怎么去衡量？您若有这⽅⾯的需求，请阅读下⽂。
1 交换机简介⽇常⼯作学习⽣活中离不开⽹络，⽽⽹络⼜离不开交换机。
局域⽹中⽤的最多的就是交换机。
交换机分为⼆层交换机和三层交换机。
⼆层交换机⼯作在OSI七层模型的物理层和数据链路层，通过MAC地址交换数据。
在每个交换机中有⼀张MAC地址表，这张表记录了端⼝号和MAC地址的对应关系，交换机收到数据后查看该数据的MAC地址，如果能够找到对应的端⼝号，则从这个端⼝转发数据。
如果找不到这个端⼝则⼴播该数据。
三层交换机除了具有⼆层交换机的功能，还具有三层功能，也就是OSI模型的⽹络层的功能，可以根据IP地址转发数据，有⼀定的路由功能。
适合部署在通过VLAN划分⽹络隔离⽤户的局域⽹中使⽤。
可以有效的隔离⼴播域，实现不同VLAN之间的互通。
交换机2 交换机性能衡量交换机性能的指标有很多，如下图所⽰，显⽰了该交换机的性能参数有传输速率、端⼝数、背板带宽、包转发率、MAC地址表等等。
这⾥最重要的两个参数是背板带宽和包转发率。
下⾯分别对这两个参数进⾏详述。
3 背板带宽交换机的背板带宽标志了交换机总的交换能⼒，是交换机处理器或者接⼝卡和数据总线之间能处理的最⼤数据量，单位为Gbps。
⼀台交换机的背板带宽越⼤，数据处理能⼒越强，当然了价格成本越⾼。
价格和性能很多时候是成正⽐的。
在⽹络⼯程师、通信⼯程师的考试中经常会出计算题，计算背板带宽。
购买交换机时，你也可以根据端⼝数和端⼝速率通过公式计算背板带宽，确定该交换机是否满⾜需求，是否是线速交换机，怎么计算呢？计算公式：端⼝数*相应端⼝速率*2（全双⼯模式）套⽤⼀下上⾯的公式，如下图所⽰的华为S5710-28C-EI交换机的参数表背板带宽=(24*1000+4*10000)*2=128 000M 128Gbps下图显⽰的该交换机的交换容量416Gbps>128Gbps,所以该交换机是线速交换机，能保证所有端⼝都线速⼯作时，提供⽆阻塞的包交换。
