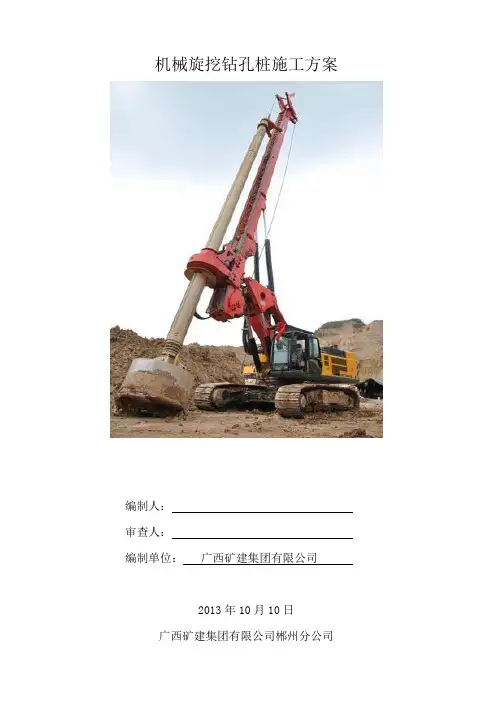

机械旋挖钻孔桩施工方案

机械旋挖钻孔桩施工方案

编制人:

审查人:

编制单位： 广西矿建集团有限公司

2013年10月10日

广西矿建集团有限公司郴州分公司 - 0 - 施工组织设计（专项施工方案）报审表

工程名称：恒隆华府一期工程1＃ ～ 6#栋

致: 湖南省硅谷工程监理咨询有限公司 （监理公司）

我方已根据施工合同的有关规定完了 机械旋挖钻孔桩施工方案 工程施工组织设计（专项施工方案)的编制，并经我单位上级技术负责人审查批准，请予审查。

附件：施工组织设计（专项施工方案）

承包单位（章）

项 目 经 理：

日 期： 年 月 日

专业监理工程师审查意见：

专业监理工程师：

日 期：

总监理工程师审查意见：

专业监理工程师:

日 期：

本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各一份。 - 1 - 施 工 组 织 设 计 审 批 表

工程名称：恒隆华府一期工程1# ～ 6#栋 编号：

致：广西矿建集团有限公司

我项目部已根据施工合同的有关规定完成了 旋挖桩方案 的编制,并经项目技术负责人审查批准，请给与审查.

附：旋挖桩方案

承包单位（章)

项 目 经 理：

日 期： 年 月 日

审查意见：

审批单位（盖章）

审批人

- 2 - 目 录

一、 工程概况

1. 工程概况

2. 工程地质条件

二、 编制依据

三、 设备选型

四、 施工方案

1. 旋挖钻施工工艺及方法

2。 钢筋笼制作与安放

3. 水下砼灌注

4。 桩基检测及验收

五、 工程质量保证措施

1。 工程质量保证制度

2。 工程质量保证技术措施

六、 工程安全、文明施工保证措施

1。 安全生产措施

2. 文明施工措施

七、 工程进度保证措施

1. 进度计划

2. 施工工期保证措施

八、 降噪、降污及雨季施工技术措施

1. 减少扰民降低环境污染和噪音的措施

2。 地下管线及其他地下设施的加固措施

3 。 应急措施

九、拟投入的主要施工机械设备表

附表：项目经理部主要施工管理人员 - 3 - 一、 工程概况

1、工程概况

拟建建筑物位于郴州大道与朱家湾路交汇处。本工程塔楼范围内桩基础选用旋挖成孔灌注桩,桩基础选用旋挖成孔灌注桩,桩基础安全等级为二级.桩直接选用1000,持力层为微风化石灰岩（详地质报告），桩身混凝土C30。单桩竖向承载力特征值详桩表.塔楼范围外地下室部分采用夯扩沉管灌注桩，桩距3.5d，1、混凝土：桩身为C30，承台为C35,承台下垫层为C15.

（1）工程名称：恒隆华府一期工程1# ～ 6＃栋

（2）建设单位：郴州恒隆华府置业有限公司

（3）建设地点：郴州市朱家湾与郴州大道交汇处

（4）设计单位:广东粤建设计研究院有限公司

（5）施工单位:广西矿建集团有限公司郴州分公司

（6）监理单位:湖南省硅谷工程监理咨询有限公司

二、 编制依据

1、《混凝土结构设计规范》（GB50010-2002)

2、《建筑地基基础设计规范》（GB50007-2002）

3、《建筑地基基础工程施工质量验收规范》（CB50202-2002)

4、《混凝土结构工程施工质量验收规范》(GB50204—2002）

5、《建筑桩基技术规范》（ JGJ94—2008）

6、《建筑基桩检测技术规范》(JGJ106—2003 )

7、《建筑结构荷载规范》（GB50009-2001）

8、《建筑地基基础技术规范》（DB42/242—2003）

9、其他相关的施工及验收规范、规程

三、设备选型

1、工艺原理 - 4 - 旋挖钻成孔施工法，又称钻斗施工法.成孔原理是在一个可闭合开启的钻斗的底部及侧边，镶焊切削刀锯,在伸缩钻杆旋转驱动下，旋转切削挖掘土层，同时是切削挖掘下来的土渣进入钻斗内，钻头装满后提出孔外卸土，如此循环形成桩孔。旋桩钻机成孔施工具有低噪音、低振动、扭矩大、成孔速度快、无泥浆循坏等优点;缺点是在粘性较大的粘性、淤泥土层中施工，回旋阻力大，钻进效率低，容易糊钻.适用于填土层、黏土层、粉土层、淤泥层、砂土层以及短螺旋不易钻进的含有部分卵石、碎石层.

四、施工方案

1、施工准备工作

1.1 会审图纸 做好详细的安全技术交底，施工前充分发扬民主，使全体职工参加对施工方案的讨论，调到职工的积极性、创造性和对安全生产质量保证的重视，并对各部门进行考评。

1.2 测量放样 采用全站仪准确放样各桩点的位置并使其误差在规范要求内.

1.3 所需材料的检验和配合比试验 对所需材料必须作材料的物理性能试验，并委托有资历的试验室根据所用的原材料作好砼的配合比试验。

1。4 整理场地 先平整场地、清除杂物、换除软土、夯打密室，钻机底座不宜直接置于不坚实的填土上,以免产生不均匀沉陷.

1.5 埋设护筒 护筒埋设工作是钻孔灌注桩施工的开端，护筒平面位置与竖直度准确与否，护筒周围和护筒底脚是否紧密、不透水，对成孔、成桩的质量都有重大的影响.埋设护筒时应通过定位的控制桩放样，把钻孔位置标于坑底，再把护筒吊放进坑内，找出护筒的圆心位置,用十字线在护筒顶部或底部，然后移动护筒，使护筒中心与钻孔中心位置重合，同时用水平尺或垂球检查，是护筒坚直.此后即在护筒周围对称、均匀地回填最佳含水量的粘土，要分层夯实,达到最佳密实度。夯填时要防止护筒偏斜.

1。6 护壁泥浆 制浆前线把粘土块尽快打碎,在井孔外以泥浆搅拌机制 - 5 - 成泥浆后使用，未来回收泥浆原料和减少环境污染，均应设置泥浆循环净化系统。

2、钻孔阶段质量控制

2.1 桩位放样

在进行场地平整后组织有资格的测量放样人员,将所有桩位放出，钉好十字保护桩,做好测量复核,并记录放样数据备案.

2。2埋设护筒

用拉线法做桩位偏差检查，桩位偏差应满足规范要求。

2.3 成孔

成孔采用正循环回转钻进施工技术，用钻头钻进,根据不同层次的土质结构，选择不同的转盘转速和进尺进行控制。在砂层钻进和进入强风化花岗岩层后，因土层太硬会引起钻锥跳动及钻锥偏斜、加大钻杆摆动，因此选择抵挡慢速，优质泥浆大泵量方法钻进。转盘转速参数取值13—40v/min,成孔深度按设计要求进行控制，设计要求为桩孔进入强风化花岗岩层5m。

2。4 泥浆护壁

在钻进过程中根据地层不同情况保持一定的静水水头压力,按平衡钻进原理指导泥浆管理工作,尽量利用地层粘土自然造浆。泥浆稠度不能满足要求时应选择造浆能力强、粘度大的粘性土进行造浆，以提高泥浆稠度,确保钻进过程不塌孔、不缩孔。桩孔施工采用一次性全面不间断作业，施工中根据出渣情况判断土层结构及时合理的调整泥浆性能指标,遇松散地层时适当增大泥浆相对密度和粘度，保持孔内水头高度，尽量减轻冲液对孔壁的影响，同时降低和粘度，保持孔内水头高度，尽量减轻冲液对孔壁的影响,同时降低转速和钻压以满足施工质量控制要求。工程泥浆性能指标如下表.

指标地层 一般地层 松散易塔地层

相对密度 105～1.15 1.12~1.16

粘度(Pa。s) 18～25 24～28

2。5 孔内事故预防措施 - 6 - ①选择有经验、责任心强的施工队伍，保证操作人员的素质；②加强钻具检查，对加工不良的钻具严禁使用；③对孔内水头高度,泥浆的相对密度和粘度经常观察和检测,发现问题及时解决，尤其在钻孔排渣、提锥除土或因故停钻时应保持孔内具有规定的水位和要求的泥浆性能指标，以防坍孔；④钻孔作业应分班连续进行，经常注意土层变化，在土层变化处捞取渣样，判明土层，然后跟地质刨面图核对，根据土层情况采取相应措施，保证施工质量；⑤升降钻锥须平稳，钻锥提出井口应防止碰撞护筒、孔壁,防止钩挂护筒底部，拆装钻杆时力求迅速。

2。6 清孔

清孔是孔桩施工、保证桩质量的重要一环，通过清孔确保桩孔的质量指标、孔底沉渣厚度、循环液中含钻渣量和孔壁泥垢等符合桩孔的质量要求。本次采用正循环回转钻进技术,其清孔方法：桩孔终孔后将钻具提高20~50cm,采用大泵量泵入性能指标符合要求的心泥浆并维持正循环30min以上，直到清除孔底沉渣且时孔壁泥质、泥浆含砂量小于4%为止.工程桩孔因有较厚的松散易坍土层，清孔后不能立即终孔，而在孔内下入钢筋笼,安装好灌浆导管后施行二次清孔作业，以使砼灌注前孔底沉渣厚度符合要求,保证砼成柱质量。

3、旋挖钻机成孔过程常见不良现象

3.1 护筒冒水

护筒外壁冒水，严重的会引起地基下沉、护筒倾斜和位移，造成桩孔偏斜，甚至无法施工.

病因分析 埋设护筒时周围土不密室，或护筒水位差太大，或钻头起落时碰撞。

防治措施 埋护筒时坑底与四周要选用最佳含水量的粘土分层夯实；在护筒适当高度开孔，使护筒内保持有1~1。5m的水头高度;起落钻头时防治碰撞护筒；初发现护筒冒水时可用粘土在四周填实加固,如护筒严重下沉或移位则应返工重埋。

3.2 钻进极慢或不进尺 在硬可塑粘土层中钻进极慢，一半为8～10h，
