皮带轮装配的3D设计

Creo3.0绘制5v槽型皮带轮

今天用Creo3.0做一个皮带轮的三维模型，皮带轮常见的传动零件，广泛应用于机床设备中，属于属于盘

毂类零件。图1为此次绘制的皮带轮的二维图纸，可以看出该皮带轮最大外径：￠400mm，最小外径：190mm，

最大内径：￠145mm，最小内径：￠100mm，厚度125mm，6槽5v型带轮，以胀套连接。

在用Creo3.0建模时，用到的命令以拉伸，旋转为主，辅助孔、倒角命令，接下来开始建模。

1.打开Creo3.0，设置工作目录，新建文件（输入文件名），选择零件/实体，取消勾选默认模板，选择

mmns_part_solid模板，然后准备/模型属性/质量属性/更改/基本属性，密度设为7.85e-9，单位默认是

t/mm^3。

2.选择“拉伸”命令，进入控制框，输入深度125，放置/定义，选择RIGHT为草绘平面，TOP为参考，方

向上，进入草绘界面/草绘视图，绘制中心线，绘制一个直径400mm的圆，“确定”退出草绘视图，进入

3D视角，再“确定”完成。 3.选择“旋转”命令，去除材料模式，放置/定义，选择FRONT为草绘平面，RIGHT为参考，方向右，进入

草绘界面/草绘视图，绘制中心线指定旋转轴，绘制截面，按二维图纸更改相应尺寸，完成后，“确定”再

“确定”，完成内孔和外凸台的建模。

4.按5V型截面尺寸绘制轮槽，确认无误后，完成退出草绘，再确认完成一个槽型。

再将此槽沿RIGHT方向阵列，个数6，尺寸17.5mm。

5.再选择圆角和倒角命令，对相应的边倒圆，对孔口倒角。

6.然后在左端面，绘制工艺吊装孔，用孔命令先绘制一个，再进行阵列完成另一个。

7.最后可以更改一下外观，完成。

8.还可以用质量属性分析一下模型质量，经分析质量为9.247e-2t，即为92.47Kg

。

超全【3D选型软件库】200个.标准件选型软件超级合集下载

本人分享的所有资料均无任何密码，放心下载，版权归原作者所有

将以下链接复制到浏览器地址栏回车访问，输入提取码即可使用百度云盘下载

一、选型软件

Airtac气缸选型软件、亚德克AirTAC气动元件3d模型库（2018版本）

https:///s/1K0yMkKGYHlKtqJT8rfwXTg

提取码：h47l

米思米FA工厂自动化用零件MISUMI、米思米MISUMI选型软件（2018版本）下载

https:///s/1xNY-Id9q2EzqbyJ1Itdffw

提取码：8asu

CCTL模组选型资料和3D图、台湾CCTL直线模组3D模型下载

https:///s/1-MRgS2CjEweYmOUTJIrSVg

提取码：55m5

SMC选型软件、SMC气动元件（2018版）3d模型下载

https:///s/1txCqlNup3QpyJoi3Zl3OSg

提取码：dxmf

Hiwinmi上银选型软件 上银海威HIWIN丝杆导轨模组3d模型库下载

https:///s/1qrfRtzyNpZNaUTs-UVF4ZQ

提取码：x00q

上银Hiwinmi滚珠丝杆直线导轨线型模组轴承2D、3D选型样本3d模型库下载

https:///s/1CNqR1R5PTasGRLXlIfcUfQ

提取码：3dfs

上银KK直线模组3D模型库、上银KK模组选型资料下载

https:///s/1vjX-CXzLO13cPfB_ID8h8A

提取码：soqh

怡合达FA工厂自动化零件电子目录3D CAD选型软件

https:///s/13BxGWVt9O7D_H0TeO6XMZg

提取码：kfdy

SYS山云日尚选型模型库：伺服/步进电机、直线模组、交叉导轨、滚珠丝杠、支撑座、滚珠花健

https:///s/17ypFRFb5BO0qYbGi5LW7Ag

二、工艺分析

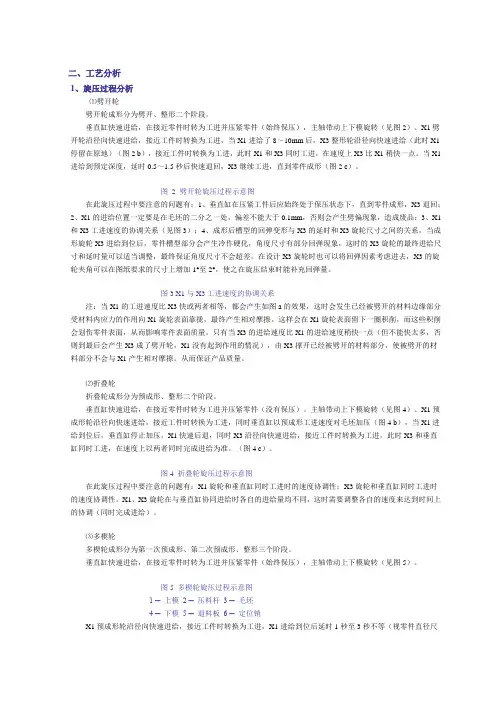

1、旋压过程分析
