电缆桥架安装分项工程质量验收记录(示例)

电缆支架（桥架）制作及安装分项工程质量验收记录表

编号：

单位工程名称 分部工程名称

验收部位

施工单位 项目经理

施工依据 验收依据

安装位置

工

序 检 验 项 目 单 位 质 量 标 准 检查记录 检查结果

电

缆

架

安

装 电缆架制作 平直、无明显扭曲，下料误差5mm范围内Δ

电缆架配制 按设计规定

镀锌层 完好

预

埋

件 布置 按设计规定

固定强度 牢固

电缆支架层间距离 符合GB 50168规定Δ

最上(下)层横撑至

沟顶或楼板距离 符合GB 50168规定Δ

水平布置电缆架高低

误差 mm ≤5Δ

托架、支吊架沿桥架走向偏差 ≤10Δ

在有坡度的电缆沟内或建筑物上电缆架布置 与电缆沟或建筑物

同坡度布置

电缆架固定 牢固，连接板螺栓紧固，螺母在桥架外侧

电缆托架安装 按设计规定

组装后的钢结

构竖井检查 垂直误差 ≤0.2‰竖井高度Δ

支架横撑水平误差 ≤0.2‰竖井宽度Δ

对角线误差 ≤0.5‰竖井对角线

长度Δ 其

它 电缆桥架转弯半径 符合GB 50168规定

电缆桥架伸缩缝等补偿装置 符合GB 50168规定

金属电缆架全长接地 牢固，导通良好☆

通长扁钢跨越电缆沟 伸缩缝 应设置伸缩弯等补偿装置Δ

异形支架安装 电缆沟十字交叉口、丁字路口等处应增设异形支架Ο

验收结论：

本分项工程共包含 个检查项目，其中 个检查项目施工质量达到规定的质量标准， 个检查项目施工质量未达到规定的质量标准。

施工单位 班组质检员：

项目部质检员： 年 月 日

监理单位 专业监理工程师： 年 月 日

电缆桥架安装和桥架内电缆敷设分项工程质量验收记录 DQ3.3.3

工 程 名 称 结 构 类 型 检 验 批 数

施 工 单 位 项 目 经 理 技术负责人

分 包 单 位 分包单位负责人 分包项目经理

序号 检验批部位、区段 施工单位评定结果 监理（建设）单位验收结论

1

2

3

4

5

6

7

8

9

10

11

12

13

检

查

结

论

项目专业技术负责人： 年 月 日

验

收

结

论

专业监理工程师：

（建设单位项目专业技术负责人）

年 月 日

电缆桥架安装和桥架内电缆敷设分项工程检验批质量验收表 DQ3.3.4

工程名称 检验批部位 项目经理

工程施工

单位名称 分包项目经理 专业工长

分包单位 施工执行标准

名称及编号 施工班组长

序号 GB50303-2002的规定 施工单位

检查评定记录 监理（建设）

单位验收记录

主

控

项

目 1 金属电缆桥架及其支架和引入或引出的金属电缆导管必须拉地（PE）或接零（PEN）可靠，且必须符合下列规定：

1、金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接发；

2、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；

3、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

2 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

一

般

项

目 1 电缆桥架安装应符合下列规定：

1、直线段钢制电缆桥架长度超过30m，铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；

编号：JMA34034

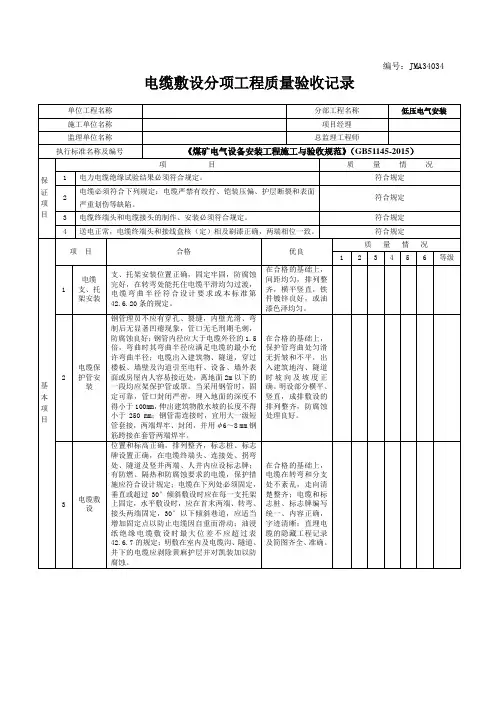

电缆敷设分项工程质量验收记录

单位工程名称 分部工程名称 低压电气安装

施工单位名称 项目经理

监理单位名称 总监理工程师

执行标准名称及编号 《煤矿电气设备安装工程施工与验收规范》（GB51145-2015）

保

证

项

目 项 目 质 量 情 况

1 电力电缆绝缘试验结果必须符合规定。 符合规定

2 电缆必须符合下列规定：电缆严禁有绞拧、铠装压偏、护层断裂和表面严重划伤等缺陷。 符合规定

3 电缆终端头和电缆接头的制作、安装必须符合规定。 符合规定

4 送电正常，电缆终端头和接线盒核（定）相及刷漆正确，两端相位一致。 符合规定

基

本

项

目 项 目 合格 优良 质 量 情 况

1 2 3 4 5 6 等级

1 电缆支、托架安装 支、托架安装位置正确，固定牢固，防腐蚀完好，在转弯处能托住电缆平滑均匀过渡，电缆弯曲半径符合设计要求或本标准第42.6.20条的规定。 在合格的基础上，间距均匀，排列整齐，横平竖直，铁件镀锌良好，或油漆色泽均匀。

2 电缆保护管安装 钢管理员不应有穿孔、裂缝，内壁光滑、弯制后无显著凹瘪现象，管口无毛刑期毛刺，防腐蚀良好；钢管内径应大于电缆外径的1.5倍，弯曲时其弯曲半径应满足电缆的最小允许弯曲半径；电缆出入建筑物、隧道，穿过楼板、墙壁及沟道引至电杆、设备、墙外表面或房屋内人容易接近处，离地面2m以下的一段均应架保护管或罩。当采用钢管时，固定可靠，管口封闭严密，埋入地面的深度不得小于100mm，伸出建筑物散水坡的长度不得小于250 mm；钢管需连接时，宜用大一级短管套接，两端焊牢、封闭，并用φ6～8 mm钢筋跨接在套管两端焊牢。 在合格的基础上，保护管弯曲处匀滑无折皱和不平，出入建筑地沟、隧道时坡向及坡度正确。明设部分横平、竖直，成排敷设的排列整齐，防腐蚀处理良好。

电缆桥架安装和桥架内电缆敷设检验批质量验收记录表

GB50303-2002

060302 060404

单位（子单位）工程名称

分部（子分部）工程名称 验收部位

施工单位 项目经理

分包单位 分包项目经理

施工执行标准名称及编号

施工质量验收规范规定 施工单位检查评定记录 监理(建设)单位验收记录

主控项目 1 金属电缆桥架、支架和引入、

引出的金属导管的接地或接零 第12.1.1条

2 电缆敷设检查 第12.1.2条

一般项目 1 电缆桥架检查 第12.2.1条

2 桥架内电缆敷设和固定 第12.2.2条

3 电缆的首端、末端和分支处的标志牌 第12.2.3条

施工单位检查评定结果 专业工长（施工员） 施工班组长

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

监理工程师：

（建设单位项目专业技术负责人） 年 月 日
