电缆桥架安装和桥架内电缆敷设检验批质量验收记录

一、范围

本工艺适用于工业和民用工程中动力、照明、仪表和弱电分项敷设10kV及以下电力电缆、控制和弱电电缆的钢制电缆桥架安装。

二、定义

本标准采用下列定义

2.1 钢制电缆桥架(以下简称桥架)

由钢制梯架或托盘的直线段、弯通和变宽直通等以及支吊架组合、用以支承电缆、具有密接连续的刚性结构系统的全称(托盘分为有孔、无孔和组装式三种。小规格的无孔托盘，常称为线槽，用为敷设电线)。

2.2 填充率

又称截面利用率。是桥架内敷设的电缆和电线包括其绝缘层在内的总截面占桥架内截面的百分比。

2.3 支吊架

承载桥架的立柱、托臂、一字型、L型和门型等支持件的总称。

2.4 附加集中载荷

安装和检修时除了桥架和电缆(电线)自重以外可能加在桥架上的载荷。

三、工艺流程

┏━━━━━━━━━━┓ ┏━━━━━━━┓

技术和物资准备 ┣━━→┃ 桥架检查 ┣━━

┗━━━━━━━━━━┛ ┗━━━━━━━┛

┏━━━━━━━┓ ┏━━━━━━━━━━┓

━→┃ 桥架定位 ┣━━→┃ 支吊架制作安装 ┣━━

┗━━━━━━━┛ ┗━━━━━━━━━━┛

┏━━━━━━━┓ ┏━━━━━━━┓

━→┃ 桥架安装 ┣━━→┃ 桥架接地 ┣━━━

┗━━━━━━━┛ ┗━━━━━━━┛

┏━━━━━━━━━━┓

━→┃ 质量自检和互检 ┃ ┗━━━━━━━━━━┛

四、工艺过程

4.1 技术和物资准备

1. 熟悉桥架施工图(设计内容见附录A)和有关的电缆与电线敷设图、有关的建筑结构图及其它有关专业施工图(给排水、通风空调、消防喷淋和工艺管道及设备布置图)。了解可能与桥架平行相近、交叉、甚至可能重合的风管、水管、工艺管及各种设备走向、位置，了解各种管道和设备内的介质及表面温度、有无保温，了解桥架支、吊架安装部位的建筑部位(顶、墙、柱等)的承重能力和牢度，了解桥架走向、桥架类型及敷设在桥架内的电缆型号、规格、直径和单位长度重量等。从保证施工质量、安全和使用(和投产)要求的角度，认真审图，提出设计施工图存在问题和解决问题的建议，请设计单位及时解决。

《梯架、支架、托盘和槽盒安装检验批质量验收记录》表格示例及填写说明

【规范名称及编号】《建筑电气工程质量验收规范》(GB 50303-2002)

【条文摘录】

摘录一：

12电缆桥架安装和桥架内电缆敷设

12.1主控项目

12.1.1金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：

1.金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接;

2.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2;

3.镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

12.1.2电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

12.2一般项目

12.2.1电缆桥架安装应符合下列规定：

1.直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节;电缆桥架跨越建筑物变形缝处设置补偿装置;

2.电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表12.2.1-1;

3.当设计无要求时，电缆桥架水平安装的支架间距为1.5～3m;垂直安装的支架间距不大于2m;

4.桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧;当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施; 5.电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，管道的最小净距，符合表12.2.1-2的规定;

6.敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施;

7.支架与预埋件焊接固定时，焊缝饱满;膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

12.2.2桥架内电缆敷设应符合下列规定：

1.大于45°倾斜敷设的电缆每隔2m处设固定点;

2.电缆出入电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等做密封处理;

电缆桥架安装报验申请表

工程名称：宝钢果园单宿改造工程 编号：

致：上海宝钢建设监理有限公司 （监理单位）

我单位已完成了 1#楼12-15层桥架安装 工作，现报上该工程报验申请表，请予以审查和验收。

附件：

1、电缆桥架安装和桥架内电缆敷设检验批质量验收记录表；

承包单位（章）

项目经理

日 期

审查意见：

项目监理机构

总/专业监理工程师

日 期

、

电缆桥架安装报验申请表

工程名称：宝钢果园单宿改造工程 编号：

致：上海宝钢建设监理有限公司 （监理单位）

我单位已完成了 1#楼1-4层桥架安装 工作，现报上该工程报验申请表，请予以审查和验收。

附件：

1、电缆桥架安装和桥架内电缆敷设检验批质量验收记录表；

承包单位（章）

项目经理

日 期

审查意见：

项目监理机构

总/专业监理工程师

日 期

电缆桥架安装报验申请表

工程名称：宝钢果园单宿改造工程 编号：

致：上海宝钢建设监理有限公司 （监理单位）

精品文档

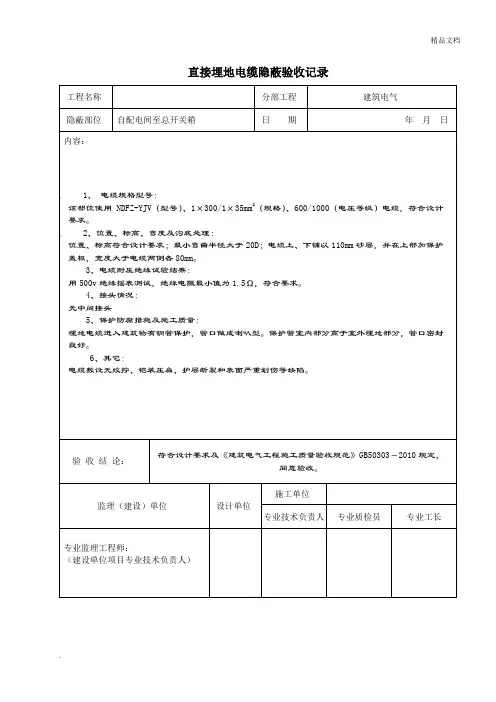

. 直接埋地电缆隐蔽验收记录

工程名称 分部工程 建筑电气

隐蔽部位 自配电间至总开关箱 日 期 年 月 日

内容：

1、 1、 电缆规格型号：

该部位使用NDFZ-YJV（型号）、1×300/1×35mm2（规格）、600/1000（电压等级）电缆，符合设计要求。

2、 2、位置、标高、弯度及沟底处理：

位置、标高符合设计要求；最小弯曲半径大于20D；电缆上、下铺以110mm砂层，并在上部加保护盖板，宽度大于电缆两侧各80mm。

3、电缆耐压绝缘试验结果：

用500v绝缘摇表测试，绝缘电阻最小值为1.5Ω，符合要求。

4、接头情况：

无中间接头

5、保护防腐措施及施工质量：

埋地电缆进入建筑物有钢管保护，管口做成喇叭型。保护管室内部分高于室外埋地部分，管口密封良好。

6、其它：

电缆敷设无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

验 收 结 论： 符合设计要求及《建筑电气工程施工质量验收规范》GB50303－2010规定，

同意验收。

监理（建设）单位 设计单位 施工单位

专业技术负责人 专业质检员 专业工长

专业监理工程师：

（建设单位项目专业技术负责人）

精品文档

. 直接埋地电缆隐蔽验收记录

工程名称 分部工程 建筑电气

隐蔽部位 自配电间至总开关箱 日 期 年 月 日

内容：

3、 1、 电缆规格型号：

该部位使用NDFZ-YJV（型号）、1×300/1×35mm2（规格）、600/1000（电压等级）电缆，符合设计要求。

4、 2、位置、标高、弯度及沟底处理：

位置、标高符合设计要求；最小弯曲半径大于20D；电缆上、下铺以110mm砂层，并在上部加保护盖板，宽度大于电缆两侧各80mm。

3、电缆耐压绝缘试验结果：

用500v绝缘摇表测试，绝缘电阻最小值为1.5Ω，符合要求。

4、接头情况：

无中间接头

5、保护防腐措施及施工质量：
