PCB板制作要求

首先，对于PCB板制作而言，最基本的要求是保证制作出的PCB板具有良好的电气特性。这包括正确连接各个电路元件，确保电路的导通性和连通性。为了实现这一要求，需要确保PCB板的设计符合电路的布局和连接要求，同时也考虑到电路信号的传输速率和频率。

其次，PCB板制作还需要保证制作出的PCB板具有较低的电气噪声和干扰。电气噪声和干扰会对电路的正常工作产生影响，降低电路的性能和稳定性。为了减少电气噪声和干扰，需要使用合适的材料和技术，采取适当的屏蔽措施和布局设计。

另外，对于PCB板制作而言，还需要考虑到PCB板的尺寸和形状要求。根据电子产品的需求和使用场景，PCB板有不同的尺寸和形状要求。在制作PCB板时，需要确保PCB板的尺寸和形状与电子产品的需求相匹配，能够容纳所有电路元件，并且与其他组件和外壳连接良好。

此外，PCB板制作还需要考虑到PCB板的机械强度和稳定性要求。PCB板在使用过程中会面临不同的机械应力，如振动、压力等。为了确保PCB板的稳定性和可靠性，需要选择合适的材料和制造工艺，以提高PCB板的机械强度和抗震性能。

还有一个重要要求是PCB板制作需要确保制作出的PCB板具有良好的可维修性和可维护性。在电子产品的使用过程中，可能会出现电路故障或需要更换部件的情况。为了方便维修和维护，PCB板应设计成易于检测和更换故障部件，并且具有标准化的连接接口和组件。

最后，PCB板制作还需要考虑到制作成本和生产效率。在PCB板制作过程中，需要考虑到材料和人工成本，以及制作时间和效率。为了降低成本和提高效率，可以采用自动化的制造工艺和流程，同时选择合适的材料和技术。

综上所述，PCB板制作需要考虑到电气特性、电气噪声和干扰、尺寸和形状要求、机械强度和稳定性要求、可维修性和可维护性，以及制作成本和生产效率等方面的要求。只有确保满足这些要求，才能制作出符合电子产品需求的高质量PCB板。

合集下载

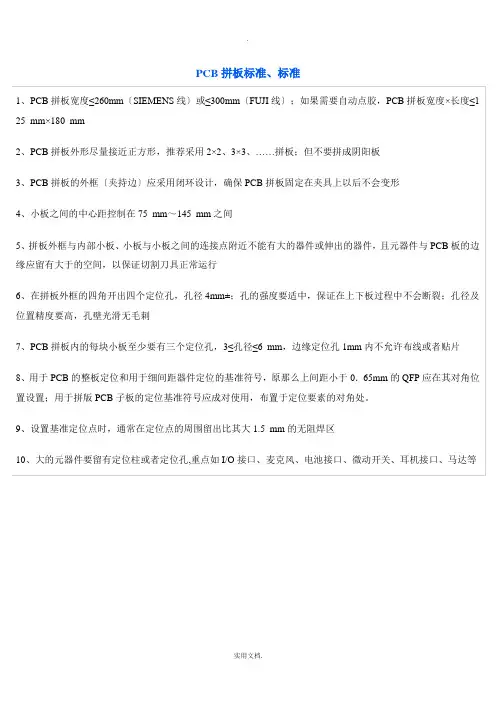

PCB拼板规范标准
