小区综合管线施工方案

青岛融安利安全设备有限公司

小区室外综合管网施工

相关规定和要求

一、综合布线要求：

依据设计图纸及相应各专业施工的规范确定各专业工种进场顺

序。各种管线的覆土厚度依次为：给水消防0.9m；雨污水1.1m；电

力电缆0.6m；电信、智能化、广电0.3m；路灯0.45m；天然气机动

车0.9m；非机动车0.6m；绿化带0.3m，据此由上至下的排列顺序为

电信、智能化、电力电缆、天然气、给水、雨污水。有防冻要求的管

线同时要满足防冻覆土深度的要求，各种管线的水平间距及垂直间

距，尽量遵照相关规范要求执行。

管线交叉处理原则为：临时管线让永久管线，小口径让大口径，

分支管让主干管，压力管让重力流管，易弯曲管让不易弯曲管，技术

要求低让技术要求高的。

二、共沟不共井的要求：

各种管线在布线时，为缩短工期，节约造价，根据不同管线的技

术特点要求消防与给水管线共沟。智能化、电视、网络、电信共沟，

雨污水能共沟则共沟，其它管线单独敷设。

三、施工过程中的成品保护要求：

各管线在施工中，因所属部门不同，埋设深度不同，技术要求不

同，施工顺序不同，这样先施工完毕的管线的施工方做好成品保护工

作，并按要求做好标识，后施工的其它管线的施工方，注意对已施工青岛融安利安全设备有限公司

完毕的管线的保护，否则造成损坏，由后施工的管线施工单位承担损

失。

四、材料要求：

各种管材及相应的阀门配件等，均应有相应的质保资料，并按要

求报验，所用的材质符合合同中相关条款规定。各种井盖除要有相应

的标识外，且还要有我开发公司□□□的标识，其它材料如电力、电

缆、路灯需我方认质认价的材料，必须经我方认价后方可购买。

五、一期与二、三期工程衔接的要求：

□□□项目共分三期建设，必然有前后衔接的问题，因此特作如

下要求：雨污水设置井或临时封堵，并作好标识，智能化、广电、网

络电信终端在分界位置作好标识；供电、路灯也要在分界位置做好标

识；天然气管道设置临时封堵，各管线的具体分界位置，现场确定。

但各管线必须保证一期工程能正常使用，若需变更、调整，必须会同

第 1 页 共 14 页 室

外

管

网

专

项

施

工

方 第 2 页 共 14 页 案

室外管网施工方案

一、 工程概况

徐州绿地·世纪城二期室外管网工程位于徐州市东区，与东苑居住区相邻，是综合雨、污水管、热力管、消防高、低压排管、煤气管及电力、电信、有线排管为一体的住宅小区室外综合管网.本工程由上海绿地徐州置业有限公司投资兴建，上海建科监理咨询有限公司监理；其中二期２01、2０２、2０５~210＃楼室外雨、污水管及消防路基由徐州绿地项目部承建。

(注:１、庭院内ＤＮ１50雨水管另统计； 2、上述管道数据只供临时参考，不作为决算依据)ﻫ

本工程所采用雨、污水检查井、化粪池选用情况及施工方法如下：

 总路、消防大路(宽≥4m）:窨井盖加混凝土圈；铸铁井框,复合材料井盖（甲供)；管道ｄ≤4００mｍ采用Φ70０的圆形砖砌检查井（混凝土井圈做法和流槽做法参见图集号02S5１5-１0、02S５15－19）；d>400ｍｍ采用Φ10０0的圆形砖砌盖板式检查井（混凝土井圈、井座做法和流槽做法参见图集号02S５15—１2),井座井盖Φ700。

 小区内各号房出户连接管：采用5０0×５00mｍ直线砖砌检查井（图集号0２Ｓ515—94),井座井盖500×500mｍ。

 庭院内收水井为30０×４00，盖子为甲供产品，做法同室外雨污水管网中雨水收水井.

 庭院外雨水井5０0×5０0mｍ,盖子为甲供，做法同室外雨污水管网中检查井。

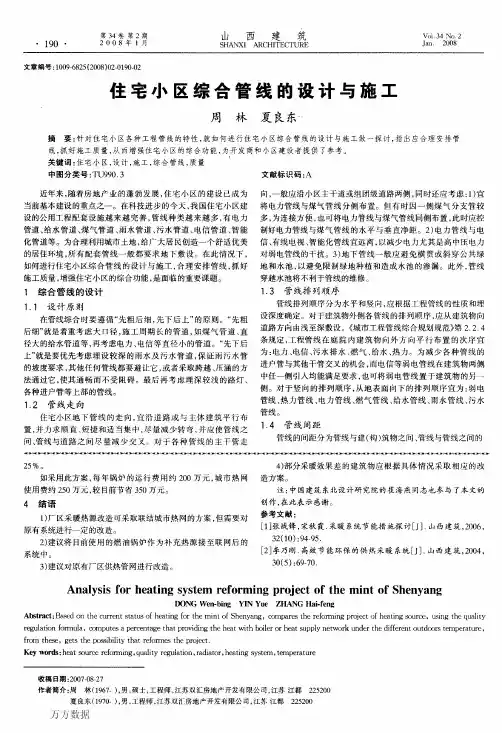

第３４卷第２期·１９０·２００８年１月山西建筑ＳＨＡＮＸＩＡＲＣＨＩＴＥＣｒＵＲＥＶ０１．３４ＮＯ．２Ｊａｎ．２００８

文章编号：１００９—６８２５（２００８｝０２—０１９０．０２

住宅小区综合管线的设计与施工

周林夏良东

摘要：针对住宅小区各种工程管线的特性，就如何进行住宅小区综合管线的设计与施工做一探讨，指出应合理安排管

线，抓好施工质量，从而增强住宅小区的综合功能，为开发商和小区建设者提供了参考。关键词：住宅小区，设计，施工，综合管线，质量

中图分类号：ＴＵ９９０．３文献标识码：Ａ

近年来，随着房地产业的蓬勃发展，住宅小区的建设已成为

当前基本建设的重点之一。在科技进步的今天，我国住宅小区建

设的公用工程配套设施越来越完善，管线种类越来越多，有电力

管道、给水管道、煤气管道、雨水管道、污水管道、电信管道、智能

化管道等。为合理利用城市土地，给广大居民创造一个舒适优美

的居住环境，所有配套管线一般都要求地下敷设。在此情况下，

如何进行住宅小区综合管线的设计与施工，合理安排管线，抓好

施工质量，增强住宅小区的综合功能，是面临的重要课题。

１综合管线的设计

１．１设计原则

在管线综合时要遵循“先粗后细，先下后上”的原则。“先粗

后细”就是着重考虑大口径，施工周期长的管道，如煤气管道、直

径大的给水管道等，再考虑电力、电信等直径小的管道。“先下后

上”就是要优先考虑埋设较深的雨水及污水管道，保证雨污水管

的坡度要求，其他任何管线都要避让它，或者采取跨越、压涵的方

法通过它，使其通畅而不受阻碍。最后再考虑埋深较浅的路灯、

各种进户管等上部的管线。

１．２管线走向

住宅小区地下管线的走向，宜沿道路或与主体建筑平行布

置，并力求顺直、短捷和适当集中，尽量减少转弯，并应使管线之

间、管线与道路之间尽量减少交叉。对于各种管线的主干管走

２５％。如采用此方案，每年锅炉的运行费用约２００万元，城市热网

使用费约２５０万元，较目前节省３５０万元。

４结语

１）厂区采暖热源改造可采取联结城市热网的方案，但需要对

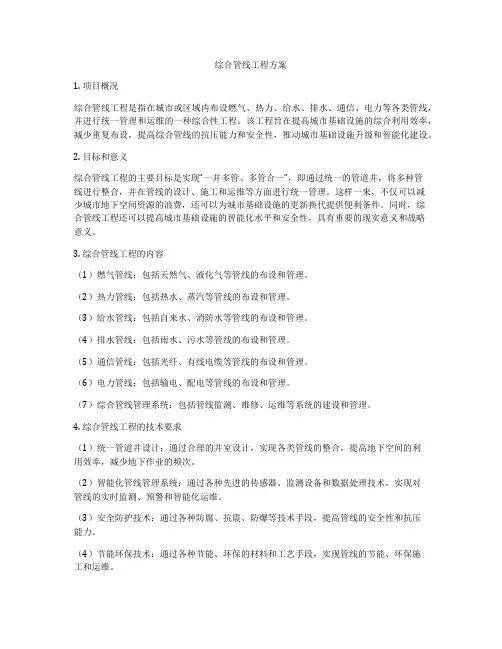

综合管线工程方案

1. 项目概况

综合管线工程是指在城市或区域内布设燃气、热力、给水、排水、通信、电力等各类管线，并进行统一管理和运维的一种综合性工程。该工程旨在提高城市基础设施的综合利用效率，减少重复布设，提高综合管线的抗压能力和安全性，推动城市基础设施升级和智能化建设。

2. 目标和意义

综合管线工程的主要目标是实现“一井多管、多管合一”，即通过统一的管道井，将多种管线进行整合，并在管线的设计、施工和运维等方面进行统一管理。这样一来，不仅可以减少城市地下空间资源的浪费，还可以为城市基础设施的更新换代提供便利条件。同时，综合管线工程还可以提高城市基础设施的智能化水平和安全性，具有重要的现实意义和战略意义。

3. 综合管线工程的内容

（1）燃气管线：包括天然气、液化气等管线的布设和管理。

（2）热力管线：包括热水、蒸汽等管线的布设和管理。

（3）给水管线：包括自来水、消防水等管线的布设和管理。

（4）排水管线：包括雨水、污水等管线的布设和管理。

（5）通信管线：包括光纤、有线电缆等管线的布设和管理。

（6）电力管线：包括输电、配电等管线的布设和管理。

（7）综合管线管理系统：包括管线监测、维修、运维等系统的建设和管理。

4. 综合管线工程的技术要求

（1）统一管道井设计：通过合理的井室设计，实现各类管线的整合，提高地下空间的利用效率，减少地下作业的频次。

（2）智能化管线管理系统：通过各种先进的传感器、监测设备和数据处理技术，实现对管线的实时监测、预警和智能化运维。

（3）安全防护技术：通过各种防腐、抗震、防爆等技术手段，提高管线的安全性和抗压能力。

（4）节能环保技术：通过各种节能、环保的材料和工艺手段，实现管线的节能、环保施工和运维。 5. 综合管线工程的实施步骤

（1）前期调研和规划：对城市或区域内的现有管线进行全面调研和分析，确定综合管线工程的实施范围和重点。

（2）设计和方案论证：根据前期调研和规划的结果，编制综合管线工程的设计方案，并进行专家论证和市场调研。
