光栅传感器的工作原理

光纤布拉格光栅传感器测量温度和应变的原理

光纤布拉格光栅传感器，简称FBG传感器，这可是个神奇的东西哦！它不仅可以测量温度，还能测量应变，简直就是个万能的小助手。今天，我就来给大家聊聊这个神奇的小家伙是怎么工作的，让我们一起揭开它的神秘面纱吧！

我们来了解一下FBG传感器的基本结构。它是由一系列周期性折射率不同的光纤组成的，这些光纤就像一根根细细的琴弦，当光线通过它们时，会发生折射现象。而这种折射现象正是FBG传感器测量温度和应变的关键所在。

FBG传感器是如何测量温度的呢？其实，这就要靠那些神奇的光纤了。当阳光或者光源照射到光纤上时，光纤中的原子会吸收一部分光线，使得光线在光纤内部发生反射。而反射回来的光线经过多次反射后，最终到达了FBG传感器的检测器。检测器会根据反射光线的强度和时间变化来计算出光纤的温度。是不是很厉害啊！

我们再来聊聊FBG传感器是如何测量应变的。其实，这也是利用了光纤的折射现象。当FBG传感器受到外力作用时，光纤会发生形变，从而导致折射光线的变化。而这种变化又被检测器捕捉到，从而计算出了应变的大小。是不是感觉FBG传感器就像一个神奇的变形金刚一样，可以感知到周围的变化呢！

FBG传感器有哪些应用呢？其实，它的应用范围非常广泛。在建筑行业中，它可以用来检测混凝土的结构变化；在医疗行业中，它可以用来监测人体的生理指标；在汽车制造行业中，它可以用来检测车身的变形情况。只要有需要测量温度和应变的地方，FBG传感器都可以派上用场哦！

当然啦，虽然FBG传感器非常神奇，但它也有一些局限性。比如说，它的灵敏度有限，不能用来检测非常微小的应变；而且，它的精度也有一定的误差。随着科技的发展，相信这些问题都会得到解决的。

今天关于光纤布拉格光栅传感器测量温度和应变的原理就给大家介绍到这里了。希望对大家有所帮助哦！下次再见啦！

CST（Custom Sensors & Technologies）

常见光纤光栅传感器工作原理

光纤光栅传感器的工作原理

光栅的Bragg波长λB由下式决定：λB=2nΛ （1）

式中，n为芯模有效折射率，Λ为光栅周期。当光纤光栅所处环境的温度、应力、应变或其它物理量发生变化时，光栅的周期或纤芯折射率将发生变化，从而使反射光的波长发生变化，通过测量物理量变化前后反射光波长的变化，就可以获得待测物理量的变化情况。如利用磁场诱导的左右旋极化波的折射率变化不同，可实现对磁场的直接测量。此外，通过特定的技术，可实现对应力和温度的分别测量，也可同时测量。通过在光栅上涂敷特定的功能材料（如压电材料），还可实现对电场等物理量的间接测量。

1、 啁啾光纤光栅传感器的工作原理

上面介绍的光栅传感器系统，光栅的几何结构是均匀的，对单参数的定点测量很有效，但在需要同时测量应变和温度或者测量应变或温度沿光栅长度的分布时，就显得力不从心。一种较好的方法就是采用啁啾光纤光栅传感器。

啁啾光纤光栅由于其优异的色散补偿能力而应用在高比特远程通信系统中。与光纤Bragg光栅传感器的工作原理基本相同，在外界物理量的作用下啁啾光纤光栅除了△λB的变化外，还会引起光谱的展宽。这种传感器在应变和温度均存在的场合是非常有用的，啁啾光纤光栅由于应变的影响导致了反射信号的拓宽和峰值波长的位移，而温度的变化则由于折射率的温度依赖性（dn／dT），仅影响重心的位置。通过同时测量光谱位移和展宽，就可以同时测量应变和温度。

2、 长周期光纤光栅（LPG）传感器的工作原理

长周期光纤光栅（LPG）的周期一般认为有数百微米，LPG在特定的波长上把纤芯的CST（Custom Sensors & Technologies）

光耦合进包层：λi=（n0-niclad）。Λ。式中，n0为纤芯的折射率，niclad为i阶轴对称包层模的有效折射率。光在包层中将由于包层／空气界面的损耗而迅速衰减，留下一串损耗带。一个独立的LPG可能在一个很宽的波长范围上有许多的共振，LPG共振的中心波长主要取决于芯和包层的折射率差，由应变、温度或外部折射率变化而产生的任何变化都能在共振中产生大的波长位移，通过检测△λi，就可获得外界物理量变化的信息。LPG在给定波长上的共振带的响应通常有不同的幅度，因而LPG适用于多参数传感器。

光栅传感器是一种基于光学原理的传感器，常用于测量物体的位置、速度、位移等参数。其工作原理如下：

光源发射：光栅传感器中包含一个光源，通常是一种发光二极管（LED）或激光二极管（LD）。光源发射出一束光线。

光栅结构：光栅传感器中还包含一个光栅结构，通常是一个具有精密刻线的光学元件。光栅结构可以是一个透明的光栅条或一个具有精细线条的光栅板。

光线与光栅的交互作用：发出的光线通过光栅结构，当光线与光栅的线条相交时，会发生衍射现象。衍射使得光线发生弯曲、分散或产生干涉等变化。

接收器接收光信号：光栅传感器还包含一个接收器，用于接收经过光栅结构后的光信号。接收器可以是光敏电阻、光电二极管或光电二极管阵列等。

信号处理与解读：接收到的光信号经过信号处理电路进行放大、滤波和解码等处理，将光信号转换为数字信号。

参数测量：根据光栅的特定结构和测量需求，通过测量光信号的强度、频率、相位差等参数，可以确定物体的位置、速度、位移等。

光栅传感器利用光线经过光栅结构产生的衍射现象，通过接收和处理光信号，实现对物体位置、速度和位移等参数的测量。不同类型的光栅传感器具有不同的结构和工作原理，例如位移光栅传感器、光栅编码器等，但都基于光栅结构和光信号的相互作用实现测量功能。

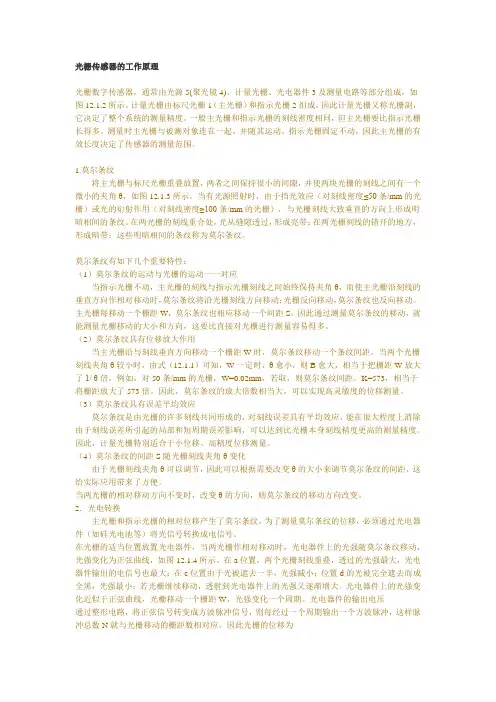

光栅传感器的工作原理

光栅数字传感器，通常由光源5(聚光镜4)、计量光栅、光电器件3及测量电路等部分组成，如图12.1.2所示。计量光栅由标尺光栅1（主光栅）和指示光栅2组成，因此计量光栅又称光栅副，它决定了整个系统的测量精度。一般主光栅和指示光栅的刻线密度相同，但主光栅要比指示光栅长得多。测量时主光栅与被测对象连在一起，并随其运动，指示光栅固定不动，因此主光栅的有效长度决定了传感器的测量范围。

1.莫尔条纹

将主光栅与标尺光栅重叠放置，两者之间保持很小的间隙，并使两块光栅的刻线之间有一个微小的夹角θ，如图12.1.3所示。当有光源照射时，由于挡光效应（对刻线密度≤50条/mm的光栅）或光的衍射作用（对刻线密度≥100条/mm的光栅），与光栅刻线大致垂直的方向上形成明暗相间的条纹。在两光栅的刻线重合处，光从缝隙透过，形成亮带；在两光栅刻线的错开的地方，形成暗带；这些明暗相间的条纹称为莫尔条纹。

莫尔条纹有如下几个重要特性：

（1）莫尔条纹的运动与光栅的运动一一对应

当指示光栅不动，主光栅的刻线与指示光栅刻线之间始终保持夹角θ，而使主光栅沿刻线的垂直方向作相对移动时，莫尔条纹将沿光栅刻线方向移动；光栅反向移动，莫尔条纹也反向移动。主光栅每移动一个栅距W，莫尔条纹也相应移动一个间距S。因此通过测量莫尔条纹的移动，就能测量光栅移动的大小和方向，这要比直接对光栅进行测量容易得多。

（2）莫尔条纹具有位移放大作用

当主光栅沿与刻线垂直方向移动一个栅距W时，莫尔条纹移动一个条纹间距。当两个光栅刻线夹角θ较小时，由式（12.1.1）可知，W一定时，θ愈小，则B愈大，相当于把栅距W放大了1/ θ倍。例如，对50条/mm的光栅，W=0.02mm，若取，则莫尔条纹间距，K=573，相当于将栅距放大了573倍。因此，莫尔条纹的放大倍数相当大，可以实现高灵敏度的位移测量。

（3）莫尔条纹具有误差平均效应

莫尔条纹是由光栅的许多刻线共同形成的，对刻线误差具有平均效应，能在很大程度上消除由于刻线误差所引起的局部和短周期误差影响，可以达到比光栅本身刻线精度更高的测量精度。因此，计量光栅特别适合于小位移、高精度位移测量。
