压力与流量计算公式：调节阀的流量系数Kv，是调节阀的重要参数，它反映调节阀通过流体的能力，也就是调节阀的容量。根据调节阀流量系数Kv的计算，就可以确定选择调节阀的口径。为了正确选择调节阀的口径，必须正确计算出调节阀的额定流量系数Kv值。调节阀额定流量系数Kv的定义是：在规定条件下，即阀的两端压差为10Pa，流体的密度为lg/cm，额定行程时流经调节阀以m/h或t/h的流量数。

1． 一般液体的Kv值计算 a． 非阻塞流 判别式：△P＜FL（P1－FFPV） 计算公式：Kv＝10QL 式中： FL－压力恢复系数，见附表 FF－流体临界压力比系数，FF＝0.96－0.28 PV－阀入口温度下，介质的饱和蒸汽压（绝对压力），kPa PC－流体热力学临界压力（绝对压力），kPa QL－液体流量m/h ρ－液体密度g/cm P1－阀前压力（绝对压力）kPa P2－阀后压力（绝对压力）kPa b． 阻塞流 判别式：△P≥FL（P1－FFPV） 计算公式：Kv＝10QL 式中：各字符含义及单位同前

2． 气体的Kv值计算 a． 一般气体 当P2＞0.5P1时

当P2≤0.5P1时

式中： Qg－标准状态下气体流量Nm/h Pm-(P1+P2)/2(P1、P2为绝对压力)kPa △P＝P1－P2 G －气体比重（空气G＝1） t －气体温度℃ b．高压气体（PN＞10MPa） 当P2＞0.5P1时

当P2≤0.5P1时

式中：Z-气体压缩系数，可查GB/T 2624-81《流量测量节流装置的设计安装和使用》 3． 低雷诺数修正（高粘度液体KV值的计算） 液体粘度过高或流速过低时，由于雷诺数下降，改变了流经调节阀流体的流动状态，在Rev<2300时流体处于低速层流，这样按原来公式计算出的KV值，误差较大，必须进行修正。此时计算公式应为：

式中：Φ―粘度修正系数，由Rev查FR－Rev曲线求得；QL－液体流量 m/h 对于单座阀、套筒阀、角阀等只有一个流路的阀 对于双座阀、蝶阀等具有二个平行流路的阀

式中：Kv′―不考虑粘度修正时计算的流量系 ν ―流体运动粘度mm/s FR －Rev关系曲线 FR-Rev关系图

4． 水蒸气的Kv值的计算 a． 饱和蒸汽 当P2＞0.5P1时

当P2≤0.5P1时

式中：G―蒸汽流量kg/h，P1、P2含义及单位同前，K－蒸汽修正系数，部分蒸汽的K值如下：水蒸汽：K＝19.4；氨蒸汽：K＝25；氟里昂11：K＝68.5；甲烷、乙烯蒸汽：K＝37；丙烷、丙烯蒸汽：K＝41.5；丁烷、异丁烷蒸汽：K＝43.5。 b． 过热水蒸汽 当P2＞0.5P1时

当P2≤0.5P1时

式中：△t―水蒸汽过热度℃，Gs、P1、P2含义及单位同前。那么如何计算选择电动水阀口径？工程上我们常用的是通过计算电动阀门的流量系数（Kv/Cv）值来推导电动水阀口径，因为流量系数和水阀口径是成对应关系的，换句话说，流量系数 定了，水阀口径大小也就确定了。 水阀流量系数（Kv/Cv）采用以下公式计算： Cv=Q/ΔP1/2 其中Q-设备（空调/新风机组）的冷量/热量或风量 ΔP-为调节阀前后压差比 理论上讲，在不同的空调回路中，ΔP值是不同的，是一个动态变化的值，取值范围一般在1-7之间。但由于在流量系数的计算过程中ΔP 是开根号取值，所以对Cv计算影响并不是很大。因此，在工程设计中一般选ΔP值为4。 举例来说，假设1台空调机组技术指标值如下：风量：8000 M3/H 冷量：47.17 KW 热量：67.55 KW 余压：410 PA 功率：2KW 如何选用调节水阀？ 首先，我们计算流量系数Kv/ Cv值 Cv=Q/ΔP1/2=67.55*0.685/2=23.14 Kv=Cv/1.17=43.92/1.17=19.8 然后计算出来的流量系数Kv/ Cv选用与其相适应口径的调节水阀。 气体压强与流速的关系：

气体的流速越大，压强越小。

1 压 力

根据工程热力学原理，临界压力Pc与进口压力P1(绝压)的比值称为

临界压力比pβ，即β=Pc／P1

　从此式可看出气体的临界压力比β只与气体的比热比n有关，气体的

比热比可看作为一常数，不同类型气体的n值如下：

对单原子气体，取n=1．67，则β=0．487，即Pc=0．487P1；

对双原子气体，取n=1．40，则β=0．528，即Pc=0．528P1；

对多原子气体，取n=1．30，则β=0．546，即Pc=0．546P1；

故对于空气(双原子气体)Pc=0．528P1，对于燃气(多原子气体)，

Pc=O．546P1。燃气放散时出口截面处的压力为P2，外界压力为Po=O．

1MPa，高、中压放散压力比较高，此状态下外界压力Po

面处的压力P2=Pc不变。

2 出口流速

高、中压燃气管道放散时出口流速为临界流速，根据工程热力学计

算公式，临界流速为：

n—绝热指数，对于多原子气体，n取1．30

R—气体常数，R=Ro／M，M为分子量

对于空气R=287，天然气R=519．6J／kmo1．k

T1—进口气体温度，K

根据上式可知放散过程下的出口流速仅与气体的种类、进口气体温

度及气体的绝热指数有关，与放散管截面积无关。

3 最大质量流量

燃气管道放散时，管道内压力逐渐降低，质量流量亦逐渐减少，刚

开始瞬间为最大质量流量，其计算公式为：

n——绝热指数，对于多原子气体，n取1．30

R——气体常数，R二R。/M，M为分子量

对于空气R=287，天然气R=519．6，J／km01．k

T1——气体绝对温度，K

f——放散管截面积，m2

Z——压缩系数，取Z=1

1）差压式流量计

差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原

理，当流体流经节流件时（如标准孔板、标准喷嘴、长径喷嘴、经典文

丘利嘴、文丘利喷嘴等），在其前后产生压差，此差压值与该流量的平

方成正比。在差压式流量计中，因标准孔板节流装置差压流量计结构简

单、制造成本低、研究最充分、已标准化而得到最广泛的应用。孔板流

量计理论流量计算公式为：

式中，qf为工况下的体积流量，m3/s；c为流出系数，无量钢；

β=d/D，无量钢；d为工况下孔板内径，mm；D为工况下上游管道内径，

mm；ε为可膨胀系数，无量钢；Δp为孔板前后的差压值，Pa；ρ1为工

况下流体的密度，kg/m3。

对于天然气而言，在标准状态下天然气积流量的实用计算公式为：

式中，qn为标准状态下天然气体积流量，m3/s；As为秒计量系数，视采

用计量单位而定，此式As=3.1794×10-6；c为流出系数；E为渐近速度

系数；d为工况下孔板内径，mm；FG为相对密度系数，ε为可膨胀系

数；FZ为超压缩因子；FT为流动湿度系数；p1为孔板上游侧取压孔气流

绝对静压，MPa；Δp为气流流经孔板时产生的差压，Pa。

差压式流量计一般由节流装置（节流件、测量管、直管段、流动调整

器、取压管路）和差压计组成，对工况变化、准确度要求高的场合则需

配置压力计（传感器或变送器）、温度计（传感器或变送器）流量计算

机，组分不稳定时还需要配置在线密度计（或色谱仪）等。

（2）速度式流量计

速度式流量计是以直接测量封闭管道中满管流动速度为原理的一类流量

计。工业应用中主要有：

① 涡轮流量计：当流体流经涡轮流量传感器时，在流体推力作用下涡

轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电

转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生周期性

的电脉冲信号。在一定的流量（雷诺数）范围内，该电脉冲信号与流经

涡轮流量传感器处流体的体积流量成正比。涡轮流量计的理论流量方程

为：

式中n为涡轮转速；qv为体积流量；A为流体物性（密度、粘度等），涡

轮结构参数（涡轮倾角、涡轮直径、流道截面积等）有关的参数；B为

与涡轮顶隙、流体流速分布有关的系数；C为与摩擦力矩有关的系数。

② 涡街流量计：在流体中安放非流线型旋涡发生体，流体在旋涡发生

体两侧交替地分离释放出两列规则的交替排列的旋涡涡街。在一定的流

量（雷诺数）范围内，旋涡的分离频率与流经涡街流量传感器处流体的

体积流量成正比。涡街流量计的理论流量方程为：式中，qf为工况下的体积流量，m3/s；D为表体通径，mm；M为旋涡发生

体两侧弓形面积与管道横截面积之比；d为旋涡发生体迎流面宽度，

mm；f为旋涡的发生频率，Hz；Sr为斯特劳哈尔数，无量纲。

③ 旋进涡轮流量计：当流体通过螺旋形导流叶片组成的起旋器后，流

体被强迫围绕中心线强烈地旋转形成旋涡轮，通过扩大管时旋涡中心沿

一锥形螺旋形进动。在一定的流量（雷诺数）范围内，旋涡流的进动频

率与流经旋进涡流量传感器处流体的体积流量成正比。旋进旋涡流量计

的理论流量方程为：

式中，qf为工况下的体积流量，m3/s；f为旋涡频率，Hz；K为流量计仪

表系数，P/m3(p为脉冲数)。

④ 时差式超声波流量计：当超声波穿过流动的流体时，在同一传播距

离内，其沿顺流方向和沿逆流方向的传播速度则不同。在较宽的流量

（雷诺数）范围内，该时差与被测流体在管道中的体积流量（平均流

速）成正比。超声波流量计的流量方程式为：

式中，qf为工况下的体积流量，m3/s；V为流体通过超声换能器皿1、2

之间传播途径上的声道长度，m；L为超声波在换能器1、2之间传播途径

上的声道长度，m；X为传播途径上的轴向分量，m；t1为超声波顺流传

播的时间，s；t2为超声波逆流传播的时间，s。

速度式气体流量计一般由流量传感器和显示仪组成，对温度和压力变化

的场合则需配置压力计（传感器或变送器）、温度计（传感器或变送

器）、流量积算仪（温压补偿）或流量计算机（温压及压缩因子补

偿）；对准确度要求更高的场合（如贸易天然气），则另配置在线色谱

仪连续分析混合气体的组分或物性值计算压缩因子、密度、发热量等。

（3）容积式流量计

在容积式流量计的内部，有一构成固定的大空间和一组将该空间分割成

若干个已知容积的小空间的旋转体，如腰轮、皮膜、转筒、刮板、椭圆

齿轮、活塞、螺杆等。旋转体在流体压差的作用下连续转动，不断地将

流体从已知容积的小空间中排出。根据一定时间内旋转体转动的次数，

即可求出流体流过的体积量。容积式流量计的理论流量计算公式：

式中，qf为工况下的体积流量，m3/s；n为旋转体的流速，周/s；V为旋

转体每转一周所排流体的体积，m3/周。

浮子流量计。 浮子流量计在中型和小型实验装置上使用很广泛，这是

因为浮子式流量计简单、直观、价格低廉，适合作一般指示。浮子流量

计有玻璃锥管型和金属锥管型两大类，玻璃锥管型的不足之处是耐压不

高和玻璃锥管易碎，另外，流体温度压力对示值影响大。一般可根据流

体实际温度和压力按式（3.28）进行人工换算。式中由于引入рn,在被

合集下载

(蒸汽)管道管径计算公式与管径温度压力流量对照选型表

(蒸汽)管道管径计算公式与管径温度压力流量对照选型表

1 / 6 （蒸汽）管道管径计算公式

与管径温度压力流量对照选型表

一、管径、温度、压力、流量对照表：

2 / 6 二、蒸汽管道管径计算公式：

1、DN---管道内径mm；

2、G-----介质质量流量t/h;

3、V-----介质比容m3/kg；（查蒸汽表）。

4、W----介质流速m/s，常规30m/s。

三、管径、压力、流速、流量计算公式：

1、水管流速和压力的计算公式：流速=流量、管道截面积。假设流量为S立方米每秒，圆形管道内半径R米，则流速v：v=S每（3.14×RR）。

2、流量=流速×（管道内径×管道内径×π÷4），管道内径=sqrt(353.68X流量、流速)，sqrt：开平方。

3、流体在一定时间内通过某一横断面的容积或重量称为流量。用容积表示流量单位是L每s或（`m^3`每h），用重量表示流量单位是kg每s或t每h。

4、流体在管道内流动时，在一定时间内所流过的距离为流速，流速一般指流体的平均流速，单位为m每s。

四、蒸汽压力流速、流量、管径关系对照表：

流量（kg/hour） 管道口径 Pipe Size（mm） DN＿ 3 / 6 蒸汽压力（bar） 蒸汽流速（m/s） 15 20 25 32 40 50 65 80 100 125 150 200 250 300

0.4 15 7 14 24 37 52 99 145 213 394 648 917 1606 2590 3680

25 10 25 40 62 92 162 265 384 675 972 1457 2806 4101 5936

40 17 35 64 102 142 265 403 576 1037 1670 2303 4318 6909 9500

0.7 15 7 16 25 40 59 109 166 250 431 680 1006 1708 2791 3852

25 12 25 45 72 100 182 287 430 716 1145 1575 2816 4629 6204

水管流量与压力的计算方法

水管流量与压力的计算方法

水管流量与压力的计算方法

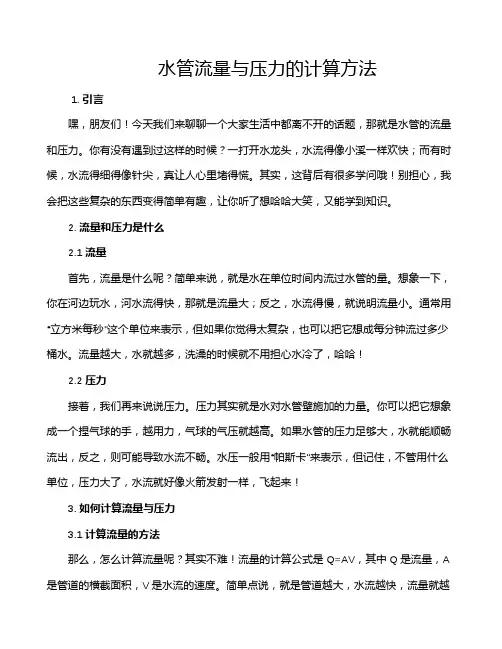

1. 引言

嘿，朋友们！今天我们来聊聊一个大家生活中都离不开的话题，那就是水管的流量和压力。你有没有遇到过这样的时候？一打开水龙头，水流得像小溪一样欢快；而有时候，水流得细得像针尖，真让人心里堵得慌。其实，这背后有很多学问哦！别担心，我会把这些复杂的东西变得简单有趣，让你听了想哈哈大笑，又能学到知识。

2. 流量和压力是什么

2.1 流量

首先，流量是什么呢？简单来说，就是水在单位时间内流过水管的量。想象一下，你在河边玩水，河水流得快，那就是流量大；反之，水流得慢，就说明流量小。通常用“立方米每秒”这个单位来表示，但如果你觉得太复杂，也可以把它想成每分钟流过多少桶水。流量越大，水就越多，洗澡的时候就不用担心水冷了，哈哈！

2.2 压力

接着，我们再来说说压力。压力其实就是水对水管壁施加的力量。你可以把它想象成一个捏气球的手，越用力，气球的气压就越高。如果水管的压力足够大，水就能顺畅流出，反之，则可能导致水流不畅。水压一般用“帕斯卡”来表示，但记住，不管用什么单位，压力大了，水流就好像火箭发射一样，飞起来！

3. 如何计算流量与压力

3.1 计算流量的方法

那么，怎么计算流量呢？其实不难！流量的计算公式是Q=AV，其中Q是流量，A是管道的横截面积，V是水流的速度。简单点说，就是管道越大，水流越快，流量就越

大。比如说，你在厨房，水龙头开得大，水流得快，流量自然就大。而如果你在浴室，水龙头开得小，那流量就跟乌龟一样，慢得可怜。

3.2 计算压力的方法

接下来的压力计算，稍微复杂一点。压力的计算公式是P=F/A，其中P是压力，F是施加在管道上的力，A是管道的面积。想象一下，你在玩“推墙”的游戏，推得越用力，墙的压力就越大。这里面还有一个很重要的概念，就是水的高度。水越深，压力就越大，像是在游泳池里，水深的时候，你会感觉到水压从四面八方压过来。

4. 小结

所以啊，流量和压力就像水管世界里的好兄弟，一个负责让水流得快，一个负责让水流得顺。明白了这些原理，日常生活中遇到问题时，你也能自信满满地应对了。如果水流慢了，不妨先检查一下水压，可能是水管堵了，或者是水龙头开得不够大；如果水流太快，可能就是压力太大了，得赶紧找个师傅来调整一下。

压力流量的计算方式

压力流量的计算方式

压力流量的计算方式

压力流量是指在流体管道中流动的流体在单位时间内通过该管道的体积。它是一个重要的物理量，用于评估流体管道的性能和设计。

在压力流量计算中，需要考虑的因素包括流体的压力、密度、黏度、管道的形状和尺寸等。以下将介绍几种常见的计算方式。

1. 泊肃叶流量公式（Bernoulli Equation）

泊肃叶方程是基于流体动量守恒的原理，用于计算不可压缩流体在管道中的流量。该方程的一般形式为：

\[ P_1 + \frac{1}{2} \rho v_1^2 + \rho gh_1 = P_2 +

\frac{1}{2} \rho v_2^2 + \rho gh_2 \]

其中，\( P_1 \) 和 \( P_2 \) 分别为管道起点和终点的压力，\( \rho \) 为流体的密度，\( v_1 \) 和 \( v_2 \) 分别为管道起点和终点的流速，\( g \) 为重力加速度，\( h_1 \) 和 \( h_2 \) 分别为管道起点和终点的高度。

通过泊肃叶方程，可以得到流量\(Q\)的计算公式：

\[Q=A_1v_1=A_2v_2\]

其中，\(A_1\)和\(A_2\)分别为管道起点和终点的横截面积。

2. 流体流动公式（Darcy-Weisbach Equation）

Darcy-Weisbach 方程是基于压力损失和阻力之间的关系，用于计算液体在管道中的流量。该方程的一般形式为：

\[ \Delta P = f \cdot L \cdot \frac{\rho v^2}{2D} \] 其中，\( \Delta P \) 为管道起点和终点之间的压力损失，\( f \)

为阻力系数，L 为管道的长度，\( \rho \) 为流体的密度，\( v \) 为流速，D 为管道的直径。

通过 Darcy-Weisbach 方程，可以得到流量 \( Q \) 的计算公式：

\[ Q = \frac{\pi D^2}{4} \cdot v = \frac{\pi D^2}{4} \cdot

压力与流速的计算公式

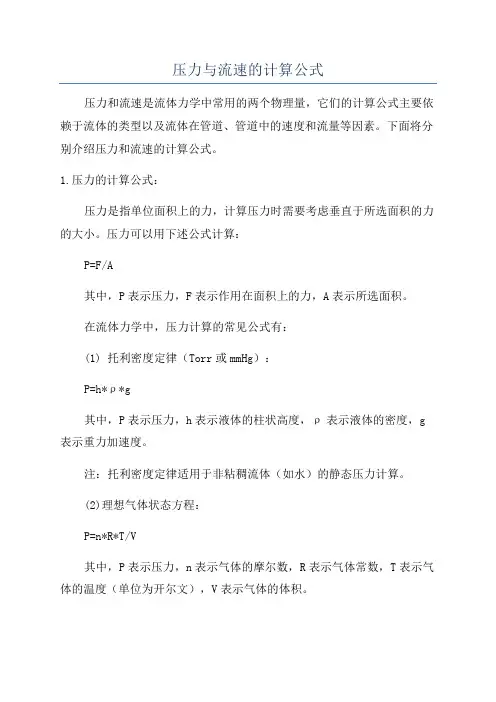

压力与流速的计算公式
