压力与流量计算公式

在流体动力学中，压力和流量是两个非常重要的参数。它们之间的关系可以通过一些基本的物理定律来描述。在本文中，我们将探讨压力和流量之间的计算公式，并解释这些公式背后的物理原理。

一、基本概念

1. 压力：压力是指流体在单位面积上的作用力，通常用帕斯卡（Pa）作为单位。

2. 流量：流量是指单位时间内流体通过某一截面的体积或质量，通常用立方米每秒（m³/s）或千克每秒（kg/s）作为单位。

二、计算公式

1. 伯努利方程：伯努利方程是描述流体动力学行为的基本方程之一。它可以表达为：P + ρgh + (1/2)ρv² = 常数，其中P是流体的压力，ρ是流体的密度，g是重力加速度，h是流体的高度，v是流体的速度。这个方程表明，在流体流动过程中，压力、高度和速度之间存在一定的关系。

2. 连续性方程：连续性方程是描述流体质量守恒的方程。它可以表达为：ρ₁A₁v₁ = ρ₂A₂v₂，其中ρ₁和ρ₂分别是流体在截面1和截面2处的密度，A₁和A₂分别是截面1和截面2的面积，v₁和v₂分别是流体在截面1和截面2处的速度。这个方程表明，在流体流动过程中，单位时间内通过任意两个截面的流体质量是相等的。

3. 管流公式：管流公式是描述流体在管道中流动时压力和流量之间关系的公式。它可以表达为：Q = CA√(ΔP/ρ)，其中Q是流量，C是流量系数，A是管道截面积，ΔP是管道两端的压力差，ρ是流体密度。这个公式表明，在管道中流体流量与管道截面积、压力差和流体密度之间存在一定关系。

三、公式背后的物理原理 1. 伯努利方程背后的物理原理是能量守恒定律。它表明流体在流动过程中，其总能量（包括压力能、位能和动能）保持不变。当流体流速增加时，其动能增加，压力能和位能相应减少；反之亦然。

2. 连续性方程背后的物理原理是质量守恒定律。它表明在流体流动过程中，单位时间内通过任意两个截面的流体质量是相等的。这是因为流体是不可压缩的，其密度保持不变，所以流体体积的变化必然伴随着流速的变化。

3. 管流公式背后的物理原理是流体力学中的阻力定律。它表明流体在管道中流动时，其流量与管道截面积、压力差和流体密度之间存在一定关系。这是因为流体在管道中流动时会受到摩擦阻力和局部阻力的影响，这些阻力与流体流速、管道截面积和流体性质有关。

四、实际应用

在实际应用中，我们可以根据具体的情况选择合适的计算公式来估算或测量流体的压力和流量。例如，在水利工程中，我们可以使用伯努利方程来计算水流在水库或河道中的速度和压力分布；在化工生产中，我们可以使用连续性方程来计算流体在不同设备和管道中的流量；在城市供水系统中，我们可以使用管流公式来计算水流在管道中的流量和压力损失。

合集下载

水的流量与管径的压力的计算公式

水的流量与管径的压力的计算公式

1 1、如何用潜水泵的管径来计算水的流量

Q=4.44F*((p2-p1)/ρ）0.5

流量Q，流通面积F，前后压力差p2-p1，密度ρ，0.5是表示0.5次方。以上全部为国际单位制。适用介质为液体，如气体需乘以一系数。

由Q＝F*v可算出与管径关系。

以上为稳定流动公式。

2、请问流水的流量与管径的压力的计算公式是什么？

管道的内直径205mm,高度120m,管道长度是1800m,请问每小时的流量是多少？管道的压力是多少，管道需要采用多厚无缝钢管？

问题补充：

从高度为120米的地方用一根管道内直径为205mm管道长度是1800米放水下来,请问每个小时能流多少方水？管道的出口压力是多少?在管道出口封闭的情况下管道里装满水,管道底压力有多大

Q=[H/（SL）]^(1/2)

式中管道比阻S=10.3*n^2/(d^5.33)=10.3*0.012^2/(0.205^5.33)=6.911

把H=120米，L=1800米及S=6.911代入流量公式得

Q=[120/（6.911*1800）]^(1/2) = 0.0982 立方米/秒 = 353.5 立方米/时

在管道出口封闭的情况下管道里装满水,管道出口挡板的压力可按静水压力计算：

管道出口挡板中心的静水压强 P=pgH=1000*9.8*180=1764000 帕

管道出口挡板的静水总压力为F：

F=P*（3.14d^2 /4）=1764000*（3.14*0.205^2 /4）=58193.7 牛顿

3、管径与流量的计算公式

请问2寸管径的水管,在0.2MPA压力的情况下每小时的流量是多少?这个公式是如何计算出来的?

流体在水平圆管中作层流运动时，其体积流量Q与管子两端的压强差Δp，管的半径r，长度L，以及流体的粘滞系数η有以下关系：

Q=π×r^4×Δp/(8ηL)

4、面积，流量，速度，压力之间的关系和换算方法、

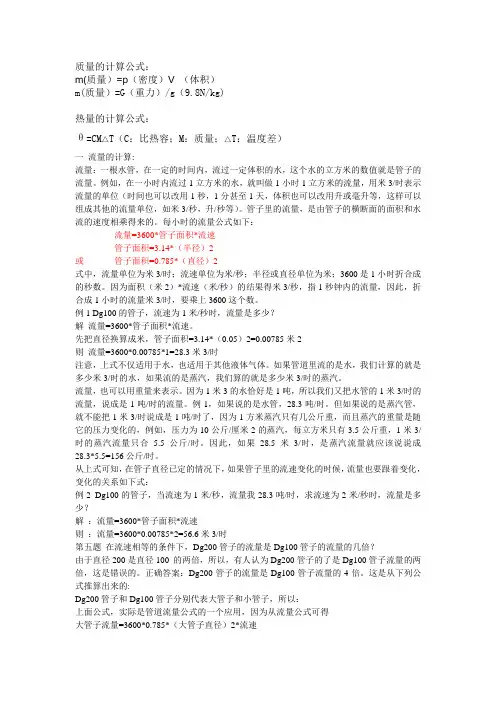

流量的计算公式

流量的计算公式

质量的计算公式：

m(质量）=p（密度）V （体积）

m(质量）=G（重力）/g（9.8N/kg)

热量的计算公式：

θ=CM△T（C：比热容；M：质量；△T：温度差）

一 流量的计算:

流量：一根水管，在一定的时间内，流过一定体积的水，这个水的立方米的数值就是管子的流量。例如，在一小时内流过1立方米的水，就叫做1小时1立方米的流量，用米3/时表示流量的单位（时间也可以改用1秒，1分甚至1天，体积也可以改用升或毫升等，这样可以组成其他的流量单位，如米3/秒，升/秒等）。管子里的流量，是由管子的横断面的面积和水流的速度相乘得来的。每小时的流量公式如下：

流量=3600*管子面积*流速

管子面积=3.14*（半径）2

或 管子面积=0.785*（直径）2

式中，流量单位为米3/时；流速单位为米/秒；半径或直径单位为米；3600是1小时折合成的秒数。因为面积（米2）*流速（米/秒）的结果得米3/秒，指1秒钟内的流量，因此，折合成1小时的流量米3/时，要乘上3600这个数。

例1 Dg100的管子，流速为1米/秒时，流量是多少？

解 流量=3600*管子面积*流速。

先把直径换算成米，管子面积=3.14*（0.05）2=0.00785米2

则 流量=3600*0.00785*1=28.3米3/时

注意，上式不仅适用于水，也适用于其他液体气体。如果管道里流的是水，我们计算的就是多少米3/时的水，如果流的是蒸汽，我们算的就是多少米3/时的蒸汽。

流量，也可以用重量来表示。因为1米3的水恰好是1吨，所以我们又把水管的1米3/时的流量，说成是1吨/时的流量。例1，如果说的是水管，28.3吨/时。但如果说的是蒸汽管，就不能把1米3/时说成是1吨/时了，因为1方米蒸汽只有几公斤重，而且蒸汽的重量是随它的压力变化的，例如，压力为10公斤/厘米2的蒸汽，每立方米只有3.5公斤重，1米3/时的蒸汽流量只合5.5公斤/时。因此，如果28.5米3/时，是蒸汽流量就应该说说成28.3*5.5=156公斤/时。

(蒸汽)管道管径计算公式与管径温度压力流量对照选型表

(蒸汽)管道管径计算公式与管径温度压力流量对照选型表

1 / 6 （蒸汽）管道管径计算公式

与管径温度压力流量对照选型表

一、管径、温度、压力、流量对照表：

2 / 6 二、蒸汽管道管径计算公式：

1、DN---管道内径mm；

2、G-----介质质量流量t/h;

3、V-----介质比容m3/kg；（查蒸汽表）。

4、W----介质流速m/s，常规30m/s。

三、管径、压力、流速、流量计算公式：

1、水管流速和压力的计算公式：流速=流量、管道截面积。假设流量为S立方米每秒，圆形管道内半径R米，则流速v：v=S每（3.14×RR）。

2、流量=流速×（管道内径×管道内径×π÷4），管道内径=sqrt(353.68X流量、流速)，sqrt：开平方。

3、流体在一定时间内通过某一横断面的容积或重量称为流量。用容积表示流量单位是L每s或（`m^3`每h），用重量表示流量单位是kg每s或t每h。

4、流体在管道内流动时，在一定时间内所流过的距离为流速，流速一般指流体的平均流速，单位为m每s。

四、蒸汽压力流速、流量、管径关系对照表：

流量（kg/hour） 管道口径 Pipe Size（mm） DN＿ 3 / 6 蒸汽压力（bar） 蒸汽流速（m/s） 15 20 25 32 40 50 65 80 100 125 150 200 250 300

0.4 15 7 14 24 37 52 99 145 213 394 648 917 1606 2590 3680

25 10 25 40 62 92 162 265 384 675 972 1457 2806 4101 5936

40 17 35 64 102 142 265 403 576 1037 1670 2303 4318 6909 9500

0.7 15 7 16 25 40 59 109 166 250 431 680 1006 1708 2791 3852

25 12 25 45 72 100 182 287 430 716 1145 1575 2816 4629 6204

流量与管径、压力、流速之间关系计算公式

流量与管径、压力、流速之间关系计算公式

1 流量与管径、压力、流速的一般关系

一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。

流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时)。

其中，管内径单位：mm ，流速单位：米/秒 ，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。

水头损失计算Chezy 公式

这里：

Q ——断面水流量（m3/s）

C ——Chezy糙率系数（m1/2/s）

A ——断面面积（m2）

R ——水力半径（m）

S ——水力坡度（m/m）

根据需要也可以变换为其它表示方法:

Darcy-Weisbach公式 2

由于

这里：

hf ——沿程水头损失（mm3/s）

f ——Darcy-Weisbach水头损失系数（无量纲）

l ——管道长度（m）

d ——管道内径（mm）

v ——管道流速（m/s）

g ——重力加速度（m/s2）

水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。

1.1 管道常用沿程水头损失计算公式及适用条件

管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。输配水管 3 道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。

水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
