SV300呼吸机指南功能和技术特点SV300呼吸机指南功能和技术特点一、引言SV300呼吸机是一款先进的医疗设备，用于支持和管理患者的呼吸功能。
本文档将详细介绍SV300呼吸机的功能和技术特点。
二、呼吸机介绍1.呼吸机概述：SV300呼吸机是一种高级呼吸机，具有多种模式和参数设置选项，能够满足不同患者的需求。
2.主要组成部分：SV300呼吸机由控制系统、供气系统、监测系统和人机界面组成，各部分相互配合，实现呼吸支持和监测功能。
三、功能特点1.强大的模式选择：SV300呼吸机提供多种呼吸模式选择，包括辅助控制通气模式、非侵入式通气模式、高频通气模式等，可以根据患者的特定情况进行灵活调整。
2.个性化参数设置：SV300呼吸机支持各种参数的个性化设置，如压力、流量、氧浓度等，可根据患者的需要进行调整，提供最佳的治疗效果。
3.顺应性调节：SV300呼吸机具有自动顺应性调节功能，能够根据患者的呼吸模式和情况实时调整支持水平，提供最佳的呼吸支持。
4.呼吸机间传输：SV300呼吸机支持呼吸机间的数据传输和共享，可与其他设备进行连接，方便医生对患者的监测和管理。
5.呼气末正压控制：SV300呼吸机具有呼气末正压控制功能，可以根据患者的特定情况调整呼气末正压水平，提供更准确的呼吸支持。
四、技术特点1.全面监测功能：SV300呼吸机具有全面的监测功能，包括氧饱和度监测、呼气末二氧化碳监测、潮气量监测等，可实时监测患者的呼吸情况。
2.先进的通气系统：SV300呼吸机采用先进的通气系统，具有低噪音、高效能的特点，可以为患者提供舒适的通气支持。
3.多种报警功能：SV300呼吸机具有多种报警功能，如低氧报警、高压报警、低压报警等，可以及时提醒医生注意患者的呼吸情况。
4.便携性：SV300呼吸机具有轻巧的设计和便携的特点，方便移动和携带，适用于各种医疗环境。
附件：SV300呼吸机使用手册、SV300呼吸机技术规格表法律名词及注释：1.呼吸机：一种医疗设备，用于支持和管理患者的呼吸功能。

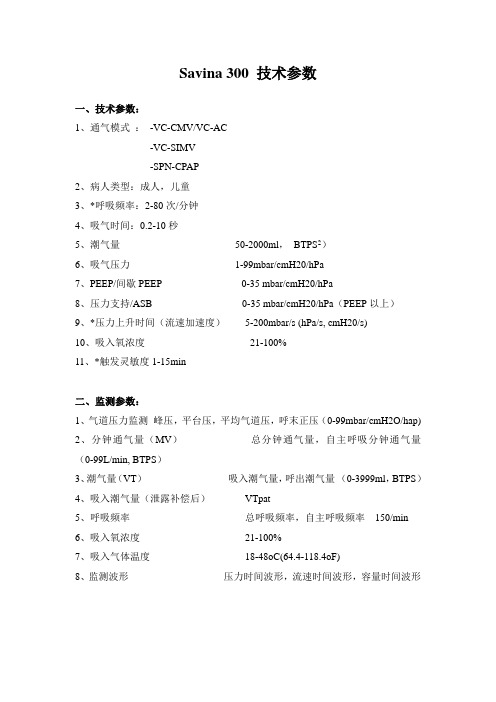

Savina 300 技术参数一、技术参数：1、通气模式：-VC-CMV/VC-AC-VC-SIMV-SPN-CPAP2、病人类型：成人，儿童3、*呼吸频率：2-80次/分钟4、吸气时间：0.2-10秒5、潮气量50-2000ml，BTPS2）6、吸气压力1-99mbar/cmH20/hPa7、PEEP/间歇PEEP 0-35 mbar/cmH20/hPa8、压力支持/ASB 0-35 mbar/cmH20/hPa（PEEP以上）9、*压力上升时间（流速加速度）5-200mbar/s (hPa/s, cmH20/s)10、吸入氧浓度21-100%11、*触发灵敏度1-15min二、监测参数：1、气道压力监测峰压，平台压，平均气道压，呼末正压（0-99mbar/cmH2O/hap)2、分钟通气量（MV）总分钟通气量，自主呼吸分钟通气量（0-99L/min, BTPS）3、潮气量（VT）吸入潮气量，呼出潮气量（0-3999ml，BTPS）4、吸入潮气量（泄露补偿后）VTpat5、呼吸频率总呼吸频率，自主呼吸频率150/min6、吸入氧浓度21-100%7、吸入气体温度18-48oC(64.4-118.4oF)8、监测波形压力时间波形，流速时间波形，容量时间波形三、报警：气道压力报警高/低1、分钟通气量报警（呼出分钟通气量）高/低2、潮气量报警高/低3、窒息报警15-60s4、自主呼吸频率过高报警高5、吸入氧浓度报警高/低四、性能参数1、*内置涡轮压缩机，恒流供气，流速最大值180L/min2、阀门响应时间T0…90 <5ms3、控制原理时间切换，容量控制压力源4、安全阀开启压力120mbar/cmh20/hPa5、应急阀当空气或氧气供应中断时，呼吸机自动吸取周围的空气并进行过滤，支持病人自主呼吸。
6、当氧气供应中断时自动切换气源7、气动药物雾化器工作时雾化吸入与吸气同步五、运行数据1、额定电压100V-240V，50/60 Hz AC2、额定电流当230V时，1.3A；当100V时，3.4A3、内置电池工作时间约45min （配置外置电源后可工作5h）六、数据接口1、数字输入输出接口RS 232C2、MEDIBUS 标准3、气体供应4、空气涡轮供气5、氧气3bar（43.5psi）或大于10%，至6bar（87psi）6、*屏幕尺寸12寸彩色触摸屏，中文菜单。
一、适应症：1.严重通气不良2.严重换气障碍3.神经肌肉麻痹4.心脏手术后5.颅内压增高6.新生儿破伤风使用大剂量镇静剂需呼吸支持时7.窒息、心肺复苏9.任何原因的呼吸停止或将要停止。
二、禁忌症：没有绝对禁忌症。
肺大泡、气胸、低血容量性休克、心肌梗塞等疾病应用时应减少通气压力而增加频率。
三、呼吸机的基本类型及性能：1. 定容型呼吸机：吸气转换成呼气是根据预调的潮气量而切换。
2. 定压型呼吸机：吸气转换成呼气是根据预调的压力峰值而切换。
（与限压不同，限压是气道压力达到一定值后继续送气并不切换）3. 定时型呼吸机：吸气转换为呼气是通过时间参数（吸气时间）来确定。
八十年代以来，出现了定时、限压、恒流式呼吸机。
这种呼吸机保留了定时型及定容型能在气道阻力增加和肺顺应性下降时仍能保证通气量的特点，又具有由于压力峰值受限制而不容易造成气压伤的优点，吸气时间、呼气时间、吸呼比、吸气平台的大小、氧浓度大小均可调节，同时还可提供IMV（间歇指令通气）、CPAP（气道持续正压通气）等通气方式，是目前最适合婴儿、新生儿、早产儿的呼吸机。
四、常用的机械通气方式1. 间歇正压呼吸（intermittent positive pressure ventilation,IPPV）：最基本的通气方式。
吸气时产生正压，将气体压入肺内，靠身体自身压力呼出气体。
2. 呼气平台(plateau)：也叫吸气末正压呼吸(end inspiratory positive pressurebreathing,EIPPB),吸气末，呼气前，呼气阀继续关闭一段时间，再开放呼气，这段时间一般不超过呼吸周期的5%，能减少VD/VT（死腔量/潮气量）3. 呼气末正压通气（positive end expiratory pressure,PEEP）：在间歇正压通气的前提下，使呼气末气道内保持一定压力，在治疗呼吸窘迫综合征、非心源性肺水肿、肺出血时起重要作用。
SV300呼吸机介绍及基本操作SV300呼吸机介绍及基本操作引言SV300呼吸机的特点SV300呼吸机具有以下主要特点：1. 高度灵活性：SV300呼吸机可以根据不同病人的需求进行调整，并提供多种模式，包括控制模式、辅助控制模式和自主模式等。
2. 先进的通气模式：SV300呼吸机采用了先进的通气模式，可以根据病人的需求进行智能调整，以提供最佳的通气支持。
3. 智能监测功能：SV300呼吸机具有智能监测功能，可以实时监测病人的呼吸参数，并根据实际情况进行动态调整，以保证病人的安全和舒适。
4. 用户友好的界面：SV300呼吸机采用了直观的用户界面，操作简单方便，即使对于没有使用过类似设备的医护人员，也很容易上手。
SV300呼吸机的基本操作步骤以下是SV300呼吸机的基本操作步骤：1. 准备工作：在使用SV300呼吸机之前，需要确保设备的正常运行和清洁卫生。
检查呼气阀、气道连接等部件是否完好，并用适当的清洁剂清洗。
2. 连接病人：将病人与SV300呼吸机连接起来。
将气管插管或面罩与呼吸机的气道连接口连接。
然后，将呼吸机的一端连接到氧气或空气供应源。
3. 开机：按下呼吸机的开机按钮，等待呼吸机启动。
在启动过程中，呼吸机会进行自检，并显示相关信息。
4. 选择通气模式：根据病人的需要，选择适当的通气模式。
在SV300呼吸机的界面上，通过触摸屏或旋钮选择合适的模式。
可选择的模式包括控制模式、辅助控制模式和自主模式等。
5. 调整通气参数：根据病人的需求，调整通气参数。
可通过呼吸机的界面设置吸气压力、呼气压力、呼气末正压等参数。
根据需要，还可以调整吸气时间、呼气时间等。
6. 启动通气：确认通气模式和参数设置无误后，按下呼吸机的启动按钮，开始通气。
呼吸机将自动按照设置的参数进行通气，并实时监测病人的呼吸情况。
7. 监测和调整：在通气过程中，通过呼吸机的界面可以实时监测病人的呼吸参数。
如果需要调整通气参数，可随时通过界面操作进行调整。
savina呼吸机介绍与使用说明书savina呼吸机介绍及使用说明適用成人及小孩。
具LCD螢幕，可觀察即時波形及方便操作。
高機動性：內建空壓機及電池，可移動使用。
多種呼吸模式。
(可搭配BIPAP、Autoflow、NIV) 從普通病房到加護病房都適用。
具儲存完整波形及資料的功能。
Savina呼吸机性能通气模式IPPV (CMV)IPPVAssist (A/C)SIMVSIMV ASB (SIMVPS)CPAPCPAPASB (CPAPPS)BIPAP (PCV+) (可选)BIPAPASB (PCV+PS) (可选)增强作用AutoFlow –容量控制模式中自动调节吸气流速(可选) 病人类型成人小儿呼吸频率 2 - 80/min吸气时间0.2 -10 s潮气量(BTPS) 0.05 - 2.0 L吸气流速0 -180 L/min吸气压力0 - 100 mbarPEEP/间歇性PEEP 0 - 35 mbar压力支持/ASB 0 - 35 mbar（相对于PEEP）流量加速 5 - 200 mbar/sO2浓度21 -100 Vol.%触发灵敏度 1 -15 L/minBTPS –Body Temperature Pressure Saturated.Measured values relating to the conditions of thepatient lung,Body temperature 37 °C, steam-saturated gas,ambient pressure.1mbar = 100 Pa监测气道压力峰压, 平台压, 平均压, PEEP,(0 - 100 mbar)分钟通气量(MV) 总MV, MVspon,(0 - 100 L/min) , BTPS潮气量(VT) 吸入VT, 呼出VT , VT ASB (0- 4000mL) , BTPS 呼吸频率总呼吸频率，自主呼吸频率(0 -150 1/min)吸入O2浓度15 -100 Vol.%呼吸气体温度18 - 51°C（传感器可选）波形气道压力-时间, 流量-时间通气比(I:E) 11:1 - 1:150报警气道压力高/低呼出分钟容量高/低潮气量高/低窒息报警时间15-60s自主呼吸频率高吸入O2浓度高/低呼吸气体温度高性能压力支持和自主呼吸的最大流速180 L/min阀反应时间T0…90 < = 5 ms控制原理时间循环, 容量恒定, 压力控制安全释放阀100 mbar紧急阀O2失供时自动打开，允许自主呼吸过滤后的空气自动气体切换功能O2失供时气动药物雾化器接口与吸气同步电源、气源电源输入100 - 240 V, 50/60 Hz AC,10- 30V DC标准功耗100W置电池近60分钟（7小时可选）数字计算机输出RS 232 C 接口气供空气涡轮技术O2 3 bar - 10% ——6 bar / 39 - 87 psi尺寸和重量尺寸WxHxD 380 x 383 x 358mm重量近22 kg使用说明一、适应症：1.严重通气不良2.严重换气障碍3.神经肌肉麻痹4.心脏手术后5.颅压增高6.新生儿破伤风使用大剂量镇静剂需呼吸支持时7.窒息、心肺复9.任何原因的呼吸停止或将要停止。
德尔格EvitaV300呼吸机技术参数德尔格Evita V300 呼吸机技术参数一、概述：1. 除具备基本通气模式之外，还具备其他先进的通气模式2. 监测项目及报警内容全面3. 操作简单，能避免发生人机对抗，有中文界面二、通气模式1．基本通气模式：1) 间歇指令正压通气CMV，可容量控制或压力控制2) 辅助间歇指令正压通气AC，可容量控制或压力控制3) 同步间歇指令通气SIMV，可容量控制或压力控制4) 呼气末正压/持续气道正压PEEP/CPAP5) 叹息Sign6) 压力支持通气PS7) 窒息通气Apnea V8) 手动吸气，成人、儿童患者最多持续40s，新生儿患者最多持续5s★9) 手动呼气2．先进通气模式：1) 双水平气道正压通气BIPAP，解决人机对抗的问题，使病人可以在任何时候都能自主呼吸2) 压力限制通气PLV，容量控制模式下如气道压力达到设置的压力报警上限Pmax，则呼吸机以Pmax为吸气压力输送目标潮气量，避免呼吸机因气道压力过高而停止送气★3) 标准氧疗O2-Therapy★3. 先进通气功能：1) 智能肺视图Smart Pulmonary View，以图形形式实时显示肺动力学参数：阻力R及顺应性C，并可监测和比较病情前后变化趋势★三、技术指标1) 潮气量：100-3000ml（成人模式）；20-300ml（儿童模式）；2-100ml（选配新生儿模式）2) 呼吸频率：0.5-98bpm（成人模式）；0.5-150bpm（儿童模式或选配新生儿模式）3) 吸气时间：0.1-10s4) 吸气流量：2-120Lpm（成人模式）；2-30Lpm（儿童或选配新生儿模式）5) 吸气压力：1-95mbar6) 呼气末正压/叹息PEEP/叹息PEEP：0-50mbar★7) 吸气压力上限Pmax：2-100mbar8) 压力支持Psupp：0-95mbar9) 压力上升时间：0-2s10) 峰流速：180Lpm11) 吸入氧浓度：21-100%12) 触发灵敏度：0.2-15Lpm，流速触发值能直接设定并显示数值13) 窒息通气报警：5-60s四、监测项目1. 大尺寸(>=15寸)彩色触摸显示控制屏2. 顺磁式氧传感器，监测吸入氧浓度★3. 非压差式流量传感器，精确度高★4.铂金丝加热式流量传感器，自动定标，可随时取下消毒5. 吸入潮气量6. 呼出潮气量7. 总呼吸频率8. 机械通气频率9. 自主呼吸频率10. 机械分钟通气量11. 自主分钟通气量12. 分钟泄漏气量13. 气道峰压14. 平台压15. 平均压16. 呼气末正压PEEP17. 分钟平均压18. 吸气时间19. 吸呼比20. 压力、流量、容量与时间的波型21. 肺顺应性22. 呼吸系统阻力23. 气道阻力24. 呼吸力学环图，压力－容量环，流速－容量环，压力－流速环25. 压力－容量环，流速－容量环，压力－流速环三种环图可以放大、可设定参考环进行不同时间的比较以及可冻结环图，测量高/低拐点26. 口腔闭合压P 0.127. 内源性PEEP/气体陷闭int PEEP/Vtrap28. 最大吸气负压NIF★29. 浅频呼吸指数RSB30. 表格化数据★31. 趋势图32. 记事本五、报警项目1．智能三级声光报警系统，360度报警显示灯★2．人机对话功能，提供中文报警文字信息3．气源报警4．气道压力（高/低）报警5．呼吸频率（高/低）报警6．吸入潮气量过高报警7．分钟通气量（高/低）报警8．窒息报警9．吸入氧浓度（高/低）报警10．管道脱落/泄漏报警11．吸入气体温度过高报警12．机器故障报警六、操作系统1．操作界面良好并且操作步骤简单（如仅需单钮即可操作）2．具有操作提示功能及参数逻辑关系提示功能3．具有操作安全保护功能4．能提供中文界面，报警信息以中文显示，有操作提示★七、特殊功能1. 内置全本中文操作指南，可根据上下文检索★2. 显示屏3种界面自定义功能★3. 显示屏功能键自定义功能★4. USB接口截屏输出功能★5. USB接口屏幕设置输出/导入功能★6. USB接口监测数据（趋势、表格、记事本）输出功能★7. 压力链接/吸呼比链接功能★8. 快速设置参数功能★9. 智能吸痰功能：脱管吸痰时不送气，无报警，吸痰前后均提供纯氧3分钟10. 开机模式/参数复原功能11. 呼吸机设定技术指标：能根据病人体重机器自动设定合适的通气参数★12. 参数调节防错功能13. 开机自动测定管路泄漏/顺应性并给予补偿14. 漏气测定及自动补偿功能15. 待机功能★16. 可以根据需要对主要监测值进行屏幕的预设功能17. 与其他设备（如监护中央台及电脑等）联网的可能性18. 呼吸机可进行功能升级八、售后服务1．厂商负责免费安装并提供现场培训2．厂商提供中文操作手册及其他有关文字资料3．厂商在本市设有维修点以及常驻维修工程师，备品仓库备件充足4．维修响应时间不超过24小时。
德尔格Savina300参数
1、整机一体化结构,彩色触摸屏≥12英寸，全中文操作界面；不需要空压机，由内置涡轮驱动。
*2、通气模式需配备：容量控制通气（VC-CMV/VC-AC）；压力限制通气（PLV）；同步
间歇指令通气（VC-SIMV）并带压力支持（PSV）；持续气道正压通气（CPAP）；压力支持通气（PSV）；双水平气道正压通气（BIPAP）；无创通气（NIV）。
*3、潮气量输送范围：20～2000ml，能满足成人及儿童通气要求。
4、通气频率范围：2～80次/分。
5、吸气时间范围: 0.2～10秒。
6、吸气流速范围：最大恒定吸气流速250L/MIN。
7、PEEP及叹气PEEP：0～35 cmH2O。
8、压力支持：PEEP之上0～35 cmH2O。
9、流量加速：5～200 cmH2O/秒。
10、供氧浓度：21%～100%。
11、触发灵敏度1～15升/分。
12、压力上升时间：0～2秒。
13、压力支持呼气触发灵敏度可调，调整范围：10%～70%。
14、气道压力监测：气道峰压，平台压，平均气道压，PEEP。
15、容量监测：分钟通气量，自主分钟通气量，吸入潮气量，呼出潮气量。
16、频率监测：呼吸频率，自主呼吸频率，机控频率，吸呼比。
17、呼吸力学监测：气道阻力，肺顺应性。
18、波形监测：同屏两道波形，包括压力时间波形、流速时间波形和容量时间波形。
*19、环监测：配备3种环，包括P-V环，P-F环以及F-V环。
20、屏幕上显示的监测参数可以自由配置，以增加医护工作的便利性。
21、具备锁屏功能，开启锁屏功能可以禁止参数的修改但不影响监测参数的查阅，以避免误操作；具备波形冻结功能，波形冻结后显示屏可出现游标，可查阅冻结波形任一时点的压力、流速以及容量参数。
22、具备趋势图功能，可显示各种参数48小时趋势图。
23、具备事件记录本功能，要求可记录2000条事件，且每一个事件发生时呼吸机的参数设置以及主要监测参数可以显示以便查阅。
24、配备一体化吸入气体温度监测，气体温度监测值显示在呼吸机屏幕上。
25、智能报警管理系统，包括气道压力过高/过低、呼气分钟通气量过高/过低、潮气量过高、窒息报警、自主呼吸频率过高、吸入气氧浓度过高/过低、吸入气体温度过高。
26、具备报警快速处置功能，即报警内容出现时，相关监测参数也以鲜艳的红色警示，以便于报警快速处置。
*27、采用热阻丝式流量传感器，检测精度≤±8%，不受水汽影响，方便消毒。
28、呼出阀和流量传感器能够必须位于呼吸机外壳外部，以便于医院人员拆卸下来进行清洁和消毒。
29、有智能吸痰模式，启动该模式后呼吸机可自动给病患输送3分钟纯氧，2分钟无报警无送气吸痰等待期，2分钟吸痰后纯氧增氧期，以简化吸痰步骤，减少吸痰时医护人员的暴露风险。
30、具备待机模式，可在待机模式下预设相应的通气模式，设置相关的通气参数；一旦病患需要通气，可以一键启动通气；以加强病患抢救效率，减少电力和气体的损耗。
31、配备一体化气动药物雾化端口，在吸气相送气进行雾化，雾化气体浓度为呼吸机设置氧气浓度，且可对雾化潮气量自动进行校正，保证雾化时潮气量输送的恒定。
32、紧急停电时，内置电源可支持整机工作45分钟以上。
33、配备顺应性自动补偿，泄露自动补偿功能以及泄露自动适应功能。
34、显示屏彩色，具备白日/黑夜显示模式，在白日模式下屏幕为明亮色系便于观察，在黑夜模式下屏幕为暗色系不刺眼避免影响病患休息和刺激。
