cadence快速手工画PCB封装步骤

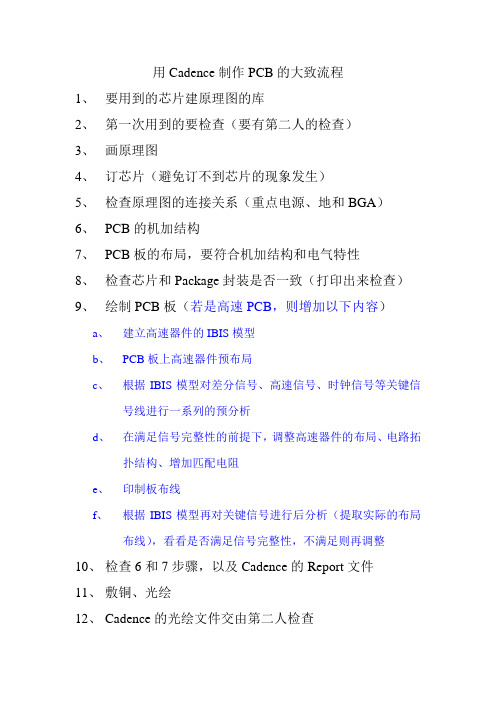

用Cadence制作PCB的大致流程
1、要用到的芯片建原理图的库
2、第一次用到的要检查（要有第二人的检查）
3、画原理图
4、订芯片（避免订不到芯片的现象发生）
5、检查原理图的连接关系（重点电源、地和BGA）
6、PCB的机加结构
7、PCB板的布局，要符合机加结构和电气特性
8、检查芯片和Package封装是否一致（打印出来检查）
9、绘制PCB板（若是高速PCB，则增加以下内容）
a、建立高速器件的IBIS模型
b、PCB板上高速器件预布局
c、根据IBIS模型对差分信号、高速信号、时钟信号等关键信
号线进行一系列的预分析
d、在满足信号完整性的前提下，调整高速器件的布局、电路拓
扑结构、增加匹配电阻
e、印制板布线
f、根据IBIS模型再对关键信号进行后分析（提取实际的布局
布线），看看是否满足信号完整性，不满足则再调整
10、检查6和7步骤，以及Cadence的Report文件
11、敷铜、光绘
12、Cadence的光绘文件交由第二人检查
13、填写PCB生产厂商的文件
14、填写PCB下板登记表，领导签字，下板
15、和生产厂商沟通，看看是否还有什么遗漏之处
备注：2004-12-22增加高速PCB的布局布线流程
2005-1-5增加Cadence的光绘文件交由第二人检查。

cadence快速手工画PCB封装步骤主要记录封装必备的元素。

必备5项。

（a）setup，areas里package geometry的place_bound_top和height（b）add，line里的silkscreen_top/assembly top（c）layout，refdes里的silksreen_top与assembly top缺项的话，保存时会报错。

详细步骤：1.打开 Allegro PCB design gxl，选择file new drawing ，drawing type 选择package symbol，名字填，browse选择存储路径；2.设置画布大小。

setup，design parameters，弹出editor对话框，x，y输入值，单位选择mm。

3.放置引脚，输入坐标4.设置外形 setup ，areas，package boundary，使得 options 如下设置active class为package geometry，subclass选择place_bound_top，然后输入坐标；6.添加丝印外形add，line，确认options里，active class为package geometry，subclass为silkscreen_top，输入坐标画外形；完事右键done。

7.添加元器件标志layout，labels，refdes，options里主类为ref des，子类为silksreen_top，text_block选3，单击左键输入值，u*。

8.添加装配层add line，主类package geometry，子类assembly top，输入坐标，完事右键done。

9.添加元器件标志layout，labels，refdes，options主类选refdes，子类选assembly_top，text_block 选3、元件中间左键输入u*10.保存。

C d e n c e A l l e g r o元件封装制作流程含实例 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】Cadence Allegro元件封装制作流程1.引言一个元件封装的制作过程如下图所示。

简单来说，首先用户需要制作自己的焊盘库Pads，包括普通焊盘形状Shape Symbol和花焊盘形状Flash Symbol；然后根据元件的引脚Pins选择合适的焊盘；接着选择合适的位置放置焊盘，再放置封装各层的外形（如Assembly_Top、Silkscreen_Top、Place_Bound_Top等），添加各层的标示符Labels，还可以设定元件的高度Height，从而最终完成一个元件封装的制作。

下面将分表贴分立元件，通孔分立元件，表贴IC及通孔IC四个方面来详细分述元件封装的制作流程。

2.表贴分立元件分立元件一般包括电阻、电容、电感、二极管、三极管等。

对于贴片分立元件，以0805封装为例，其封装制作流程如下：2.1.焊盘设计2.1.1.尺寸计算表贴分立元件，主要对于电阻电容，焊盘尺寸计算如下：其中，K为元件引脚宽度，H为元件引脚高度，W为引脚长度，P为两引脚之间距离（边距离，非中心距离），L为元件长度。

X为焊盘长度，Y为焊盘宽度，R为焊盘间边距离，G为封装总长度。

则封装的各尺寸可按下述规则：1)X=Wmax+2/3*Hmax+8 mil2)Y=L，当L<50 mil；Y=L+ (6~10) mil，当L>=50 mil时3)R=P-8=L-2*Wmax-8 mil；或者G=L+X。

这两条选一个即可。

个人觉得后者更容易理解，相当于元件引脚外边沿处于焊盘中点，这在元件尺寸较小时很适合（尤其是当Wmax标得不准时，第一个原则对封装影响很大），但若元件尺寸较大（比如说钽电容的封装）则会使得焊盘间距过大，不利于机器焊接，这时候就可以选用第一条原则。

Cadence手工创建PCB元件1：启动Allegro，选择file-->new-->Package symbol，选择保存路径为“psmpath”所设置的路径；2：选择setup-->design parameter editor-->design，设置与器件封装相合适的数据；选择setup-->grids设置合适的栅格；3：放置焊盘，选择layout-->pins，点击控制窗中的【options】面板，选择适合的焊盘（第一个引脚的焊盘多设置为方形或长方形）；【Qty】表示x或y方向需要放置焊盘的数量；【spacing】表示相邻焊盘的间距；【order】表示焊盘排列的方向，x方向上有left、right，y方向上有up、down；【pin#】表示起始引脚的序号；【inc】表示序号间隔；在命令中输入 x # # 放置焊盘；4：改变焊盘序号文字大小，在放置焊盘前通过控制窗的【text block】对文字的大小予以定义；选择setup-->design parameter editor-->text-->setup text size，在对应的字体行中修改相应的参数即可改变字体的大小；5：改变焊盘序号，选中要修改的序号选择edit-->text或右键选择text edit；6：编辑焊盘，放置焊盘后觉得选用的焊盘不合适可以通过 tools-->padstack 子菜单中的命令来编辑或修改焊盘；【modify design padstack】命令用于修改设计中使用的焊盘；【modify library padstack】命令用于修改库中的焊盘；【replace】命令用于替换设计中的焊盘；【refresh】命令用于刷新设计中的焊盘；7：绘制丝印外框，选择add-->line或arc，在控制窗中选择相应的类（package geometry）和子类（silkscreen_top），修改线宽，输入坐标放置丝印外框；8：加入丝印文字，选择layout-->labels-->RefDes，在控制窗中选择类和子类（Ref Des和silkscreen_top/bottom），选择合适的位置放置并输入丝印文字；9：定义元件限高1）添加填充区，选择shape子菜单中的命令，在控制窗的【options】中将当前类和子类设为package geometry和place_bound_top，然后根据管脚范围和中部的空间范围添加填充区；2）赋予高度限制属性，选择setup-->areas-->package height 命令，选中要赋予高度的区域，在控制栏中分别填写最高值和最低值10：移动坐标原点，选择setup-->design parameter editor-->design，在【move origin】栏中输入器件中心点坐标，完成坐标移动操作；11：保存symbol文件，器件设计的所有过程完成后，确认无误后就可生产.psm文件。

第六章Cadence PCB封装库的制作及使用封装库是进行PCB设计时使用的元件图形库，本章主要介绍使用Cadence 软件进行PCB封装库制作的方法及封装库的使用方法。

一、创建焊盘在设计中，每个器件的封装引脚都是由与之相关的焊盘构成的，焊盘描述了器件引脚如何与设计中所涉及的每个物理层发生关系，每个焊盘包含以下信息：●焊盘尺寸大小和焊盘形状；●钻孔尺寸和显示符号。

焊盘还描述了引脚在表层（顶层和底层）的SOLDERMASK、PASTEMASK 和FILMMASK等相关信息。

同时，焊盘还包含有数控钻孔数据，Allegro用此数据产生钻孔符号和钻带文件。

1.焊盘设计器Allegro在创建器件封装前必须先建立焊盘，建立的焊盘放在焊盘库里，在做器件封装时从焊盘库里调用。

Allegro创建的焊盘文件名后缀为.pad。

Allegro 用Pad Designer创建并编辑焊盘。

在Allegro中，一个器件封装的每个引脚必须有一个与之相联系的焊盘名。

在创建器件封装时，将引脚添加到所画的封装中。

在添加每一个引脚时，Allegro 找到库中的焊盘，将焊盘的定义拷贝到封装图中，并显示焊盘的图示。

基于这个原因，必须在创建器件封装前先设计出库中要用到的焊盘。

在创建器件封装符号时，Allegro存储每一个引脚对应的焊盘名而不是焊盘数据，在将器件封装符号加到设计中时，Allegro从焊盘库拷贝焊盘数据，同时从器件封装库拷贝器件封装数据。

Allegro用在全局或本地环境文件定义的焊盘库路径指针（PADPATH）和器件封装库路径指针（PSMPATH）查找焊盘库和器件封装库。

一旦一个焊盘在某个设计中出现一次，Allegro使其他所有相同的焊盘参考于那个焊盘而不是参考库中的焊盘。

有两种方法可以启动焊盘设计器：1、选择【开始】/【程序】/【Cadence SPB 16.6】/【PCB Editor Utilities】/【Pad Designer】命令，即可启动焊盘设计器；2、按照前面章节所述，创建一个库项目，库项目界面如图6_1所示，点击界面中的“Pad Stack Editor”按钮，也可以启动焊盘设计器。

Cadence Allegro元件封装制作流程1.引言一个元件封装的制作过程如下图所示。

简单来说，首先用户需要制作自己的焊盘库Pads, 包括普通焊盘形状Shape Symbol和花焊盘形状Flash Symbol；然后根据元件的引脚Pins选择合适的焊盘；接着选择合适的位置放置焊盘，再放置封装各层的外形（如Assembly_Top、Silkscreen_Top、Place_Bound_Top等），添加各层的标示符Labels，还可以设定元件的高度Height，从而最终完成一个元件封装的制作。

下面将分表贴分立元件，通孔分立元件，表贴IC及通孔IC四个方面来详细分述元件封装的制作流程。

2.表贴分立元件分立元件一般包括电阻、电容、电感、二极管、三极管等。

对于贴片分立元件，以0805封装为例，其封装制作流程如下：2.1.焊盘设计2.1.1.尺寸计算表贴分立元件，主要对于电阻电容，焊盘尺寸计算如下：其中，K 为元件引脚宽度，H 为元件引脚高度，W 为引脚长度，P 为两引脚之间距离(边 距离，非中心距离)，L 为元件长度。

X 为焊盘长度，Y 为焊盘宽度，R 为焊盘间边距离，G 为封装总长度。

则封装的各尺寸可按下述规则：1) X=Wmax+2/3*Hmax+8 mil2) Y=L ，当 L<50 mil ； Y=L+ (6~10) mil ，当 L>=50 mil 时3) R=P-8=L-2*Wmax-8 mil ；或者G=L+X 。

这两条选一个即可。

个人觉得后者更容易理解，相当于元件引脚外边沿处于焊盘中点，这在元件尺寸较小时很适合(尤其是当 Wmax 标得不准时，第一个原则对封装影响很大)，但若元件尺寸较大(比如说钽电容 的封装)则会使得焊盘间距过大，不利于机器焊接，这时候就可以选用第一条原则。

本文介绍中统一使用第二个。

注：实际选择尺寸时多选用整数值，如果手工焊接，尺寸多或少几个mil 影响均不大， 可视具体情况自由选择；若是机器焊接，最好联系工厂得到其推荐的尺寸。

使⽤Cadence绘制PCB流程之前使⽤过cadence画过⼏块板⼦，⼀直没有做过整理。

每次画图遇到问题时，都查阅操作⽅法。

现在整理⼀下cadence使⽤经历，将遇到问题写出来，避免重复犯错。

使⽤软件版本号：Cadence 16.6⼀、SCH原理图设计1.1原理图设计1.2标注、DRC电⽓规则检测1.3⽹络表netlist⽣成（设置元件封装）⼆、PCB绘制2.1零件库开发零件库开发包括：1、创建焊盘 2、创建零件封装2.1.1 pad结构和零件⽂件类型在Allegro系统中，建⽴⼀个零件（Symbol）之前，必须先建⽴零件的管脚（Pin）。

元件封装⼤体上分两种，表贴和直插。

针对不同的封装，需要制作不同的Padstack。

⾸先介绍Pad焊盘的结构，详见下图:pad焊盘结构1. Regular Pad，规则焊盘。

Circle 圆型Square 正⽅型Oblong 拉长圆型Rectangle 矩型Octagon ⼋边型Shape形状（可以是任意形状）。

2. Thermal relief，热风焊盘。

Null（没有）Circle 圆型Square ⽅型Oblong 拉长圆型Rectangle 矩型Octagon ⼋边型flash形状（可以是任意形状）。

3. Anti pad，隔离PAD。

起⼀个绝缘的作⽤，使焊盘和该层铜之间形成⼀个电⽓隔离，同时在电路板中证明⼀下焊盘所占的电⽓空间。

Null（没有）Circle 圆型Square ⽅型Oblong 拉长圆型Rectangle 矩型Octagon ⼋边型Shape形状（可以是任意形状）。

4. SOLDERMASK：阻焊层，作⽤：为了避免相邻铜箔导线短路和减缓铜箔氧化，在PCB板覆盖绿油解决问题。

如果将绿油覆盖待焊盘上，则焊盘⽆法焊接。

所以提出阻焊层概念，即在覆盖绿油位置为焊盘开个窗⼝，使绿油不覆盖窗⼝（该窗⼝的⼤⼩必须⼤于焊盘尺⼨）。

可以理解成去阻焊层（即使⽤模具上绿油时，将焊盘位置遮挡，其他位置上绿油）(1)负⽚时，Allegro使⽤Thermal Relief和Anti-Pad；(VCC和GND层)(2)正⽚时，Allegro使⽤Regular Pad。

Cadence_SPB16.2入门教程——手动建立封装建立封装2.1 新建封装文件用Allegro来演示做一个K4X51163内存芯片的封装。

打开程序->Cadence SPB 16.2->PCB Editor，选择File->New，弹出新建设计对话框，如图2.1所示。

图2.1 新建封装在Drawing Type列表框中选择Package symbol，然后点击Browse按钮，选择保存的路径并输入文件名，如图2.2所示。

图2.2 选择保存封装的路径点击打开回到New Drawing对话框，点击OK退出。

就会自动生成一个bga63.dra的封装文件。

点击保存文件。

2.2 设置库路径在画封装之前需要在Allegro设置正确的库路径，以便能正确调出做好的焊盘或者其它符号。

打开之前建立的封装文件bga63.dra，选择Setup->User Preferences，如图2.3所示。

图2.3 设置路径弹出User Preferences Editor对话框，如图2.4所示。

图2.4 User Preferences Editors对话框点击Paths前面的‘+’号展开来，再点击Library，现在只需要设置两个地方就可以了，padpath(焊盘路径)和psmpath(封装路径)。

点击padpath 右边Value列的按钮。

弹出padpath Items对话框，如图2.5所示。

图2.5 padpath 对话框点击图标按钮，在padpath Items对话框的列表框中新增了一个空项，点击右边的按钮弹出一个路径选择对话框，选择你存放焊盘的文件夹加入其中，点击OK。

如果想要加入多个路径，重复上述过程就即可。

还可以点击padpath Items 对话框右上角的下个上移下移箭头来移动列表框中的项目，越靠上的优先权越高，如果不同路径中的焊盘或封装出现相同名字的时候allegro会优先选用最上面的路径中的焊盘和封装。

元件封装制作一、制作焊盘1、打开焊盘制作软件Pad Designer：2、设置参数（parameters）：Type：选择焊盘类型：过孔，盲孔/埋孔，表贴；Internal layers：选择内层结构：一般选择optional，盘片设置好后，内层可以更改。

Units：单位选择，精度一般选择3位即可；Multiple：焊盘上打多个小孔，一般用于固定孔；3设置层（layers）：padstack layers设置：begin layer：default internal：end layer：soldermask：阻焊层设置：按照标准，一般只需要比正常的焊盘大0.1mm即可；pastemask：助焊层设置：可以在设置好其中某些项后用鼠标右键点击左边的按钮，选择复制操作。

设置完成后存档即完成焊盘制作工程。

二、封装制作1、打开软件窗口打开ORCAD PCB Editor软件，选择ORCAD PCB Dsigner，在File New 菜单中选择package symbol文件文件类型新建工程。

2、设置图纸参数栅格点设置：选择Setup >Design Parameters打开如下对话框在右下勾中Grids on，然后点击Setup Grids按钮，弹出如下对话框，将栅格设置成1mil。

设置图纸大小（仅为制作元件封装时操作方便）：3、放置焊盘选择菜单Layout > Pin，然后在窗口右侧选择option，如下图所示：选中Connect表示表示有电器连接，在Padstack中选择需要放置的焊盘，然后在X:和Y:中分别设置焊盘的数量，间距，排放顺序，接着在Pin＃：中设置当前焊盘标号，在Inc：设置递增量。

Text block设置标号字体大小。

Offset设置字体相对焊盘中心偏移。

4、画装配线在菜单中选择ADD > Line，然后在右边option对话框中进行如下配置，配置完成后画线。

装配线如下所示，即为元件轮廓线：5、画丝印层在菜单中选择ADD > Line，然后在右边option对话框中进行如下配置，配置完成后画线。

Cadence绘制PCB流程使用软件版本号：Cadence 16.6一、SCH原理图设计1.1原理图设计1.2标注、DRC电气规则检测1.3网络表netlist生成 （设置元件封装）二、PCB绘制2.1零件库开发零件库开发包括：1、创建焊盘 2、创建零件封装2.1.1 pad结构和零件文件类型在Allegro系统中，建立一个零件（Symbol）之前，必须先建立零件的管脚（Pin）。

元件封装大体上分两种，表贴和直插。

针对不同的封装，需要制作不同的Padstack。

首先介绍Pad焊盘的结构，详见下图:pad焊盘结构1. Regular Pad，规则焊盘。

● Circle 圆型● Square 正方型● Oblong 拉长圆型● Rectangle 矩型● Octagon 八边型● Shape形状（可以是任意形状）。

2. Thermal relief，热风焊盘。

● Null（没有）● Circle 圆型● Square 方型● Oblong 拉长圆型● Rectangle 矩型● Octagon 八边型● flash形状（可以是任意形状）。

3. Anti pad，隔离PAD。

起一个绝缘的作用，使焊盘和该层铜之间形成一个电气隔离，同时在电路板中证明一下焊盘所占的电气空间。

● Null（没有）● Circle 圆型● Square 方型● Oblong 拉长圆型● Rectangle 矩型● Octagon 八边型● Shape形状（可以是任意形状）。

4. SOLDERMASK：阻焊层，作用：为了避免相邻铜箔导线短路和减缓铜箔氧化，在PCB板覆盖绿油解决问题。

如果将绿油覆盖待焊盘上，则焊盘无法焊接。

所以提出阻焊层概念，即在覆盖绿油位置 为焊盘开个窗口，使绿油不覆盖窗口（该窗口的大小必须大于焊盘尺寸）。

可以理解成去阻焊层（即使用模具上绿油时，将焊盘位置遮挡，其他位置上绿油）(1)负片时，Allegro使用Thermal Relief和Anti-Pad；(VCC和GND层)(2)正片时，Allegro使用Regular Pad。
