150千瓦柴油发电机组参数 原理

柴油发电机工作原理
柴油发电机是一种利用柴油燃料来驱动发电机发电的设备。

它的工作原理主要包括柴油燃烧系统、发电机系统和控制系统三个部分。

首先，柴油发电机的工作原理是基于内燃机的原理。

柴油发动机是通过将柴油喷入燃烧室，在高压和高温条件下进行自燃，从而产生高温高压气体，驱动活塞做功，推动曲轴旋转。

这样就将燃料的化学能转化为机械能，进而带动发电机转子旋转，产生电能。

其次，发电机系统是柴油发电机的核心部分。

它由发电机定子和转子组成，通过磁场的相互作用产生感应电动势，从而实现电能的转换。

发电机定子绕组通电后产生旋转磁场，而转子上的励磁绕组则产生磁场，两者之间产生感应电动势，使电能输出。

同时，发电机系统还包括了稳压调速系统，用于保证输出电压和频率的稳定。

最后，控制系统是柴油发电机的智能控制中枢。

它通过监测发电机的运行状态和外部环境参数，实现对发电机的自动控制和保护。

控制系统包括了发动机控制模块、发电机控制模块和人机界面。

发动机控制模块负责控制柴油发动机的启动、运行和停机，发电机控制模块则负责对发电机的电压、频率和功率进行监测和调节，而人机界面则为操作人员提供了对发电机运行状态的实时监测和操作控制。

综上所述，柴油发电机的工作原理是基于柴油燃烧驱动发动机，通过发电机系统将机械能转化为电能，并通过控制系统实现对发电机的自动控制和保护。

这种工作原理使得柴油发电机成为了一种可靠高效的发电设备，在工业生产、建筑工地和应急电力等领域得到了广泛的应用。

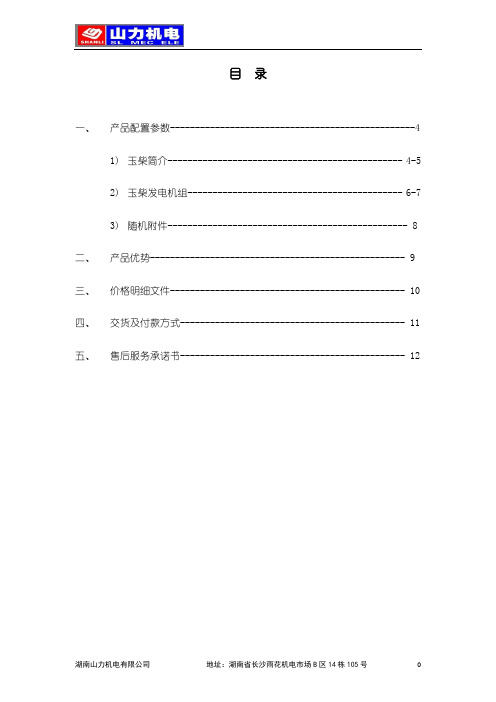

目录一、产品配置参数-------------------------------------------------41)玉柴简介----------------------------------------------- 4-52)玉柴发电机组------------------------------------------- 6-73)随机附件------------------------------------------------ 8二、产品优势--------------------------------------------------- 9三、价格明细文件----------------------------------------------- 10四、交货及付款方式--------------------------------------------- 11五、售后服务承诺书--------------------------------------------- 12一、产品配置参数1、广西玉柴机器集团简介广西玉柴机器集团前身“玉林泉塘工业社”于1951年成立，坐落在素有“岭南都会”美称的广西玉林市，现拥有30多家全资、控股、参股子公司，员工23000多人，总资产328亿元。

玉柴被誉为“中国绿色动力之都”，是国内产品型谱最全的内燃机制造基地、国内挖掘机产品型谱最完备的制造商。

玉柴位列中国企业500强排行榜第226位，中国制造业企业500强第115位，中国500最具价值品牌第106位，中国机械500强企业第18位。

近十年来，玉柴以年均超过30%的速度增长。

2011年，玉柴集团销售收入突破400亿元大关，达429.21亿元，同比增长15.86%，销售发动机71.69万台，销售工程机械8527台，为“十二五”打造“千亿元玉柴”提供了坚实基础和保证。

玉柴以“绿色发展，和谐共赢”为核心理念，以“让合作者与公众的信赖更具价值”为企业使命，立志以卓越引领民族产业。

柴油发电机工作原理柴油发电机是一种常见的发电设备，它利用柴油燃烧产生的能量转化为电能。

下面将详细介绍柴油发电机的工作原理。

1. 柴油发电机的构成柴油发电机主要由柴油机和发电机两部分组成。

其中，柴油机负责燃烧柴油，产生高温高压气体；发电机则将这部分能量转化为电能输出。

2. 柴油发电机的工作过程（1）进气过程：柴油发电机的进气过程是通过活塞的上行运动实现的。

活塞下行时，气缸内的压力降低，进气门打开，新鲜空气通过进气道进入气缸。

（2）压缩过程：活塞上行时，气缸内的空气被压缩，使气体温度和压力升高。

（3）燃烧过程：柴油发电机采用压燃式燃烧，即柴油在高温高压气体的作用下自燃。

在燃烧室内，喷油器将柴油喷入高温高压气体中，柴油与空气混合并燃烧，产生高温高压气体。

（4）工作过程：高温高压气体推动活塞下行，驱动曲轴旋转。

曲轴的旋转运动通过连杆传递给发电机，使其转子旋转。

转子在磁场的作用下，产生感应电动势，从而产生电能。

（5）排气过程：活塞上行时，废气排出燃烧室，通过排气门排出发动机。

3. 柴油发电机的工作原理柴油发电机的工作原理基于内燃机的工作原理。

柴油发电机利用柴油燃烧产生的高温高压气体推动活塞运动，从而驱动发电机转子旋转，产生电能。

在柴油发电机中，柴油机是核心部件。

柴油机的工作过程包括进气、压缩、燃烧和排气四个过程。

进气过程中，新鲜空气通过进气门进入气缸；压缩过程中，活塞上行使气体被压缩，温度和压力升高；燃烧过程中，柴油喷入高温高压气体中，与空气混合并燃烧，产生高温高压气体；工作过程中，高温高压气体推动活塞下行，驱动发电机转子旋转，产生电能；排气过程中，废气通过排气门排出。

柴油发电机的发电原理是利用发电机将柴油机产生的机械能转化为电能。

发电机由转子和定子组成，转子在磁场的作用下产生感应电动势，从而产生电能。

转子的旋转运动是由柴油机的活塞运动通过连杆传递给发电机的。

4. 柴油发电机的应用领域柴油发电机由于其结构简单、可靠性高、功率范围广等特点，在各个领域得到广泛应用。

150千瓦潍柴柴油发电机组的介绍及操作说明一、150千瓦潍柴柴油发电机组介绍潍柴150千瓦柴油发电机组采用潍柴柴油机作动力，选配马拉松、麦格特等系列无刷励磁发电机及控制屏组成。

机组具有调压精度高、动态性能好、电压波形畸变小、效率高、工作可靠、使用寿命长、经济性能好等特点。

有可并联、并网的产品，若有要求也可制成自启动或自启动自切换机组。

二、150千瓦潍柴柴油发电机组功能1.报警功能：水温高、水温低、直流电压高、直流电压低、机油油压低、机油压力传感器故障、温度传感器故障、发电机绕组高温、电池电压低等情况下免停机，自动报警。

2.四保护功能：水温高、水温低、机油油压低、转速传感器故障、超速、短路、频率低、过电流、交流电压高、交流电压低、发电机绕组高温等情况下，实现自动熄火，保护机组免受损坏。

所述保护功能，现场可通过维护软件在运行的机组上仿真故障，并使相应的保护功能运行。

3.显示功能：转速、线电压、相电压、频率、相电流、功率因数、机油压力、运行时间、发动机水温、电池电压等的具体情况会显示在仪表盘上。

三、150千瓦潍柴柴油发电机组特点1、发电机组采用山东潍坊潍柴动力股份有限公司柴油发动机为动力，配套知名品牌发电机。

2、机组功率：150kw3、低油耗、低排放、低噪音4、机组性能优良，技术先进，工作可靠，维护方便5、调压精度高，动态性能好，结构紧凑，使用寿命长6、潍柴产品常年进行高海拔、高温、高寒，“三高”实验，环境适应性强7、起动迅速、并能很快达到全功率只需几秒，应急1分钟内带到期全负荷（正常5~30MIN）停机过程短，可以频繁起停。

8、维护操作简单，人少，备用期间保养容易9、柴油发电机组的建设与发电的综合成本最低四、150kw潍柴柴油发电机组分类类型上分为：船用发电机组、陆用发电机组；功能结构上分为：用途自动化机组、防雨棚机组、低噪音机组、拖车移动电站机组；行业上分为：民用发电机组、军品发电机组、油田发电机组、电信发电机组等五、150千瓦潍柴柴油发电机组符合的相关标准150千瓦潍柴柴油发电机组的设计、制造、试验及其各项性能指标完全符合下列标准和其它相关标准：1、GB2820-90 《工频柴油发电机通用技术条件》2、GB12786-91 《自动化柴油发电机组通用技术条件》3、GB7060《船用电机技术要求》GB/T2820.1-1997《往复式内燃机驱动的交流发电机组》第一部分：用途定额和性能以上标准均执行最新版本。

柴油发电机工作原理及说明柴油发电机是一种利用柴油燃料驱动的发电设备，它的工作原理和汽油发电机类似，都是将化学能转化为电能。

下面我们来详细了解一下柴油发电机的工作原理及说明。

一、柴油发动机的工作原理1.柴油发动机的燃烧过程当柴油进入到气缸内时，它会与高压空气混合并被压缩。

当达到一定压力时，喷油器会向气缸内喷入适量的柴油。

由于高温高压的作用下，柴油会迅速燃烧，并释放出大量的热能。

这些热能将推动活塞向下移动，从而带动曲轴旋转。

2. 曲轴传动发电机旋转曲轴是连接活塞和发电机的关键部件，当活塞向下移动时，曲轴也会随之旋转。

由于曲轴上安装了一个发电机，因此当曲轴旋转时，它就会带动发电机产生电流。

3. 发电机产生交流电在某些情况下，柴油发电机会产生直流电。

但是，大多数柴油发电机都是通过交流电来驱动负载的。

发电机产生的交流电经过变压器和整流器的处理后，就可以供应给负载使用了。

二、柴油发动机的说明1. 柴油发动机有很强的适应性相比汽油发动机，柴油发动机更适合在恶劣环境下工作。

它们不仅能够在高海拔地区工作，还能够在极寒或极热的气候条件下正常运转。

2. 柴油发动机具有较高的效率由于柴油具有更高的密度和较高的点火温度，因此柴油发动机比汽油发动机更加高效。

这意味着它们可以更有效地转化燃料为能量，并减少浪费。

3. 柴油发动机需要定期维护虽然柴油发动机比汽油发动机更耐用，但是它们仍然需要定期维护。

这包括更换滤清器、检查冷却系统、清洗进气道等操作。

只有进行定期维护，才能保证柴油发电机始终处于最佳状态，延长其使用寿命。

4. 柴油发动机的噪音较大柴油发动机通常比汽油发动机噪音更大。

这是因为柴油发动机的工作过程更加复杂，需要更高的压力和温度来点燃燃料。

因此，在选择柴油发电机时，应该考虑到噪音问题，并采取相应的措施来降低噪音。

总之，柴油发电机是一种高效、耐用、适应性强的发电设备。

通过了解其工作原理及说明，我们可以更好地了解它的优缺点，并选择适合自己的柴油发电机。

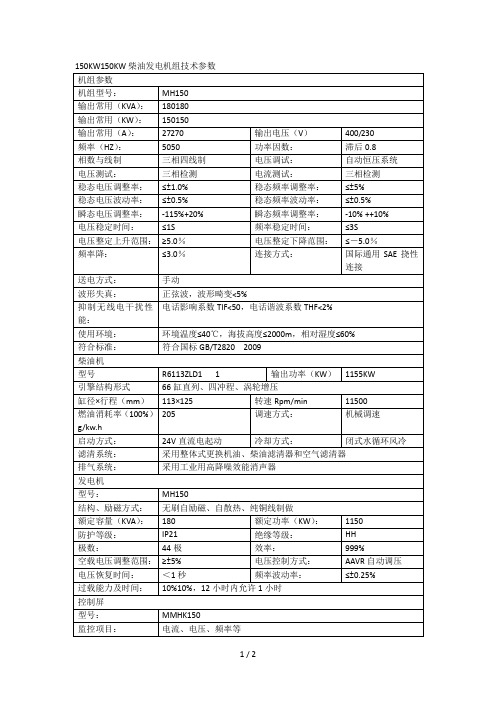

附：技术参数
潍坊150KW柴油发电机组参数
●柴油发电机组主要技术参数
功率：150KW 稳定电压调整率：≤±1% 稳态频率调整率：≤1%
额定电压：400/230V 瞬态电压调整率：≤±15% 瞬态频率调整率：≤±10% 额定电流：270A 电压稳定时间：≤3S 频率稳定时间：5S
额定频率：50HZ 电压波动率：0.5% 频率波动率：0.5%
●柴油机主要参数
型号：6113ZLD 1h功率：165KW 燃油消耗：≤218g/KW.h
气缸形式：直列12h功率：154KW 排放标准：二阶段
缸数：6缸缸径/行程：113/125mm 排气量：7.52L
型式：四冲程转速：1500r/min 冷却方式：强制水冷循环进气方式：增压中冷起动方式：24VDC电启动
●发电机主要参数
型号：STC或TFW150 额定电压：400V
类型：有刷或无刷电制：三相四线，中性点接地
频率：50Hz 短路保护：空气开关
绝缘等级：H或F 短时电流：150% 2min
防护等级：IP21或IP23 过载能力：过载10%一小时
功率因数：0.8（滞后）功率：150KW。

柴油发电机组原理
1能源转换
柴油发电机组是一种通过将燃料的化学能转变成机械能，然后再转换成电能进行供电的装置。

在发电机组中，机械能通过柴油发动机转换成旋转动能，而发电机将旋转动能转换成电能。

2柴油发动机
柴油发动机是柴油发电机组的核心部件。

它通过喷油器将压缩空气和柴油混合然后在高温高压的情况下燃烧，使进入气缸的气体迅速膨胀，推动活塞向下移动，产生机械能。

这个过程称作内燃循环。

3发电机
发电机是一种将机械能转换成电能的设备。

它通过转子和定子的相互作用来产生电能。

转子通过电动势的作用产生磁场，而定子中的线圈则被激活，产生电流。

这些电流通过导线输送到负载中，使用电能。

4控制系统
柴油发电机组中的控制系统是控制发动机、发电机以及整个系统工作的心脏。

它通过机械、电气系统来控制发电机组的启动、运转、停止等运行状态。

例如，当电力负荷增加时，控制系统会自动调节发动机的负荷和油门，保证发电机组可以正常工作。

5总结
柴油发电机组是一种可靠、可持续、高效的发电设备。

它们可以通过柴油燃烧产生大量的机械能，再通过发电机转换成电能，并通过控制系统实现稳定、可持续的工作状态。

由于其使用成本低、维护简单、适用范围广等优势，柴油发电机组已被广泛用于医院、电力公司、商业、工业等领域的电力供应。

中国发电机组领导者质量第一、信誉第一、品牌第一专业生产船用陆用柴油发电机组研发制造厂家150KW柴油发电机组技术方案甘肃泰陵动力技术有限公司公司网址：销售热线：152****9666（吴立丹）传24小时免费热线：400-686-4100公司地址：甘肃省兰州市七里河区西津西路239号中国发电机组领导者一、机组型号：TLDL-Y150机组功率：150KW/187.5KVA二、品牌介绍及图片展示发动机：广西玉柴是国有企业，上市集团，其生产的柴油机有“国产小康明斯”之称，是国产柴油机中最省油的，性能稳定，结构设计紧凑，体积小，噪音也是国产柴油机中最小的。

在国产机组中，玉柴是性价比最高的一款机型,玉柴优势如下：1.燃油消耗率和润滑油消耗率远优于国内同类产品；2.震动小噪声低可靠性高；3.排放低，符合国家环保要求；4.产品质量全面达到或超过国家有关标准；5.玉柴发电机组在全国所设立的1168个服务站将为用户提供快速及时的优质服务。

图片展示：中国发电机组领导者三、机组主要组成部分1、发动机：广西玉柴YC6A230L-D202、发电机:无锡特斯拉电机TZH2-1503、水箱：风冷水箱强制冷却YC6A230L-D204、控制系统:自启动液晶控制器6110N5、Q235钢板折弯而成桥架底盘TLDLCF-150四、机组配套组成部分1、输出断路器(装机)2、自启动液晶控制器(装机)3、蓄电瓶、启动电瓶连接线(装机)4、减震器（墊）(装机)5、工业消音器(装机)6、燃油管2根(装机)7、排烟波纹管弯管(装机)8、干式空气滤清器(装机)9、油水分离器(装机)10、燃油过滤器(装机)11、机油过滤器(装机)12、工具箱(随机)13、操作手册/安装手册/零件手册/保养手册(随机)五、需方提供配合1、货到卸车及机组就位（吊车或者叉车）2、机组所需柴油（0#、-10#、-20#、-30#，数量自定）3、机组所需机油（CD40#）4、排烟管道（我司只提供约1米长烟管及连接法兰，如需接到室外，请自行接出）5、发电机组到配电板之间的连接电缆六、柴油发电机组详细描述一、柴油发电机组机组型号：TLDL-Y150制造厂：甘肃泰陵动力技术有限公司机组原产地：中国、甘肃机组功率：（KW/KVA）150/187.5额定电流：（A）270机组尺寸：（mm）2600×1000×1650(长、宽、高)机组重量：（KG）1650蓄电池额定容量：（AH）60AH2只断路器额定容量：（A）300二、柴油机（发动机）柴油机型号：YC6A230L-D20制造厂：广西玉柴机器股份有限公司（假一罚十）柴油机原产地：广西玉林功率：（KW）155缸经（mm）x冲程（mm）112×132转速（r/min）1500进气系统废气涡轮增压，两气门气缸数量及排例方式：直列6缸、4冲程气缸套形式干式排量（L）7.252压缩比17.5：1冷却方式风冷水箱强制冷却调速方式机械调速最低燃油消耗率192g/KW.h排气烟度≤2.0FSN冷却液容量 6.8L机油总容量22L机油消耗率≤1.2g/KW.h排放标准TIERⅡ三、交流发电机发电机型号：TZH2-150制造商：无锡特斯拉发电机有限公司功率：150KW效率：98.8%额定电压：400/230V额定功率因素：0.8(滞后)励磁方式：相复励相数：3相接线方式：Y型防护等级：IP22绝缘等级：H绝缘加护：真空环氧树脂节距：2/3定子匝数：72七、控制器制造商：甘肃泰陵机械有限司启动方式：手动/自动/停机控制屏：LCD宽屏液晶控制屏控制模块：凯讯/众智/深海功能/参数：当市电电网断电时，发电机组控制系统会在3~15秒（可调）自动检测失电信号并自己启动（共有三次连续启动，若三次不成功，则报警），启动后自动检测电压、频率正常，当市电电网恢复时，发电机组控制系统会自动检测有电信号，机组在空转10~270秒（可调）后自动停机。

国产150KW柴油发电机组技术参数机组结构组成：该柴油发电机组规格型号为150GF型，主要由柴油机、发电机、冷却水箱等其它部分组成，共同固定在一个共用底盘上。

由于此型为国产著名品牌“百强”机组。

使用条件：海拔高度：1000米以下，环境温度：+5~+40℃，室内使用通风条件良好，无化学腐蚀性气体和无导电尘埃的场所。

１、柴油机动力系统部分1、柴油机型号：R6113ZLD2、生产厂家：山东潍坊3、额定输出功率：150KW4、备用输出功率：150KW5、额定转速：1500r/m6、100%负载耗油率：206g/kwh7、缸数：6缸8、缸体类型：直列型9、调速器级别：机械调速10、吸气方式：涡轮增压11、缸径：113mm12、电池容量： 2×150A/hr13、机房最小进风面积：3m²14、机房最小排风面积： 2.5m²15、闭式循环冷却2、机组性能及参数1、型号：150GF2、额定功率：150KW3、备用功率：150KW4、额定电压：400V/230V 三相四线5、额定频率：50HZ6、额定转速：1500r/min7、额定电流：270A8、功率因素：COSφ(滞后)9、发电机电压调整率：±%10、电压波动率：%(负载从0~100%变化)11、电压畸变率：≤2%（空载）12、手动空气开关13、保护方式：过流、过压、欠压保护14、外形尺寸：2250×900×1700（mm）15、重量：2000KgD 随机配置1装箱清单2随机配件（按装箱清单验收）3产品合格证4操作使用、维护说明书各一份5蓄电池两只6消声器一只。
