二站配电柜移位施工方案

配电柜安装施工方案范文一、施工前准备1.明确施工范围：根据项目需求和设计要求，明确配电柜的安装位置和数量。

2.制定施工计划：根据项目进度和工期，制定配电柜的安装计划，并合理安排工人和设备的调配。

3.检查施工条件：确认施工场地是否满足施工要求，包括通风、照明、防火等安全条件。

4.采购所需材料和设备：根据设计要求和施工计划，及时采购配电柜所需的材料和设备，保证施工的顺利进行。

二、施工步骤1.设置施工区域：将施工区域划分出来，并张贴相关的施工警示标志，以提醒他人进入区域时的注意事项。

2.准备安装位置：根据设计要求和实际情况，清理安装位置，确保没有障碍物和杂物。

3.安装支架：根据设计要求，安装配电柜的支架，并确保其垂直、水平和牢固。

4.布线：根据设计要求进行布线，包括主干线和分支线的连接，确保线路的通畅和安全。

5.安装配电柜：根据设计要求，将配电柜放置在支架上，并使用合适的螺栓将其固定。

6.连接电缆：根据设计要求，对配电柜内的电缆进行连接，包括输入和输出线路的接线、接地线的连接等。

7.调试测试：安装完成后，对配电柜进行调试和测试，确保各项功能正常运行，并进行必要的调整和修正。

8.验收交付：确认配电柜安装工作完成后，与项目相关方进行验收，确保工作符合设计要求和安全标准，并交付使用。

三、施工注意事项1.施工人员必须具备相应的资质和技术素质，严格按照施工图纸和设计要求进行施工，确保施工质量。

2.施工现场必须按照相关安全规定进行操作，包括佩戴安全帽、穿戴工作服、采取防护措施等。

3.施工过程中应注意施工顺序，确保施工的连贯性和协调性，提高施工效率。

4.施工现场必须保持整洁，及时清理施工垃圾和杂物，确保施工安全和环境整洁。

5.施工中发现问题或存在疑义，应及时与设计师或项目负责人进行沟通，确保施工的准确和顺利进行。

6.配电柜安装完成后，必须进行功能测试和漏电测试，确保配电柜的安全和稳定运行。

7.施工完成后，必须做好施工记录和归档，包括施工图纸、工作日志、验收记录等，为今后的维护和检修提供依据。

配电所迁移工程施工方案一、工程概述为了适应城市发展需要以及提升供电可靠性，我公司决定对XX区的配电所进行迁移工程。

本次工程主要包括选址规划、设备拆迁与安装、线路调整、现场施工等工作内容。

整个工程由专业的施工队伍负责施工，并按照标准化、规范化的流程进行操作。

二、选址规划根据市政府规划的城市发展方向和配电网络的覆盖范围，我们确定了新配电所的选址。

选址主要考虑到交通便利、供电范围覆盖、环境保护等因素。

新配电所选址应离用户集中区域较近，易接入供电网络，并且要避免人口密集区、水源地、地震带等危险区域。

三、设备拆迁与安装1. 设备拆迁：先对原有配电所的设备进行拆卸和搬运工作，确保设备的完整和安全。

拆卸过程中要特别注意对设备的记录和标记，以便后续的安装作业。

2. 设备安装：根据新配电所的平面布置图和电气图纸要求，对设备进行移动和安装。

严格按照专业要求连接电缆、线路，保证设备的正常运转。

四、线路调整1. 线路勘测：对原有的供电线路进行勘测，并重新设计新的线路走向和布置。

确保线路的合理布局和电力传输的稳定性。

2. 线路施工：根据勘测结果，对新线路进行施工和安装。

施工过程中要注意线路的保护和绝缘，确保电力传输的安全和可靠。

五、现场施工1. 施工组织：由专业的施工队伍负责现场施工，设立施工指挥部和项目组织部门，明确施工任务和责任。

2. 施工流程：按照施工计划和工艺要求，进行设备安装、线路接通、设备调试等工作流程。

确保施工质量和安全。

3. 施工安全：严格遵守相关的安全规定，设立安全防护措施，避免施工中发生意外事件。

六、工程验收1. 施工完成后，对新配电所进行全面验收。

检查设备运转情况、线路连接是否正常等，确保工程质量符合要求。

2. 对新配电所进行实地查验和检测，保证供电质量和可靠性。

3. 编制验收报告，备案存档。

七、总结与展望本次配电所迁移工程顺利完成，为城市供电网络的改造和提升起到了积极的作用。

我们将继续秉承“以人为本、质量至上”的宗旨，不断提升服务水平，提高供电可靠性，为城市的发展做出更大的贡献。

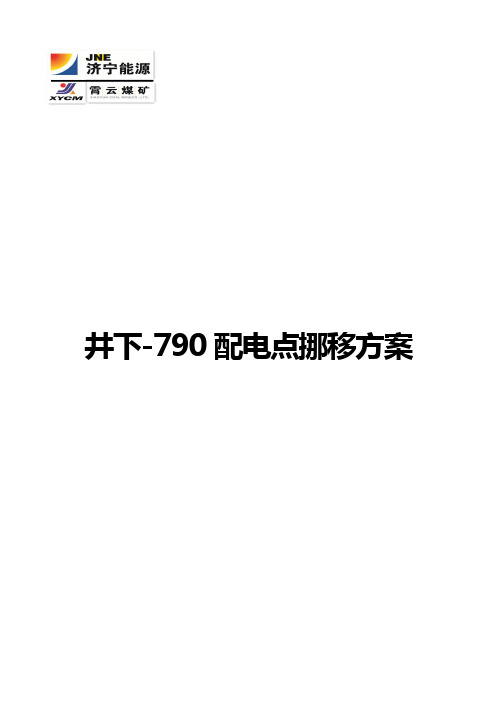

井下-790配电点挪移方案编制人：审核：编制日期：2016 年5月12日矿审批意见井下-790配电点挪移方案根据我矿井下通风系统改造施工现场的情况，为满足二采区掘进期间的供电需求，决定将现-790配电点拆除后前移至东翼轨道大巷。

具体挪移方案如下：一、拆除石门皮带机机尾漏矸眼耙装机电源，将其电源改至石门皮带机机尾KBZ2-400型馈电开关（01-04-41）负荷侧。

1、电缆选取：电源线缆采用MYP3*25+1*10型橡套电缆约50m，该电缆取用原动力电缆-790配电点至接线盒段电缆，多余动力电缆、接线盒和电缆挂钩等升井交机电技术科，该项工作由运输工区组织实施；2、电缆敷设：严格按照有关标准吊挂、敷设电缆至KBZ2-400型馈电开关（01-04-41），不得出现使用铁丝吊挂电缆和吊挂不规范的情况，该项工作由运输工区组织实施；3、电源搭接和开关整定：严格按照低压防爆开关接线工艺要求将该电缆搭接至KBZ2-400型馈电开关（01-04-41）负荷侧，并将KBZ2-400型馈电开关（01-04-41）的整定值增大35A, 该项工作由皮带工区组织实施；4、时间要求：2016年5月14日前完成二、拆除胶带上山下半部分辅助供电电源，将其电源改至石门皮带机机尾KBZ2-400型馈电开关（01-04-41）负荷侧。

1、电缆选取：使用原动力线缆；2、电缆敷设：严格按照有关标准吊挂、敷设电缆至KBZ2-400型馈电开关（01-04-41），不得出现使用铁丝吊挂电缆和吊挂不规范的情况；3、电源搭接和开关整定：严格按照低压防爆开关接线工艺要求将该电缆搭接至KBZ2-400型馈电开关（01-04-41）负荷侧，核实下级负荷后调整KBZ2-400型馈电开关（01-04-41）整定值；4、施工单位：皮带工区5、时间要求：2016年5月14日前完成三、拆除二采区副风机电源，将其电源改至挪移后-790配电点内的KBZ2-400型馈电开关（01-04-28）负荷侧。

配电所迁移工程施工方案一、工程概况随着城市发展的需要，原有配电所的位置已不再适应城市规划的要求，因此需要将配电所迁移至新的位置。

新配电所将承担原有配电所的供电任务，为城市居民和企事业单位提供稳定的电力供应。

本工程将拆除原有配电所，新建一座符合现代化标准的配电所，以满足城市发展的需求。

二、施工目标1. 确保施工安全，防止事故发生，确保人员安全。

2. 保证施工质量，按照设计要求和技术规范进行施工，确保配电所的正常运行。

3. 保证施工进度，按照施工计划进行施工，确保工程按时完成。

4. 保护环境，减少施工对环境的影响，确保施工过程中的环境保护。

三、施工方法1. 拆除原有配电所：采用机械设备进行拆除，将原有配电所的设备和建筑物全部拆除，并将拆除后的材料进行分类整理，以便于后续的利用和处理。

2. 新建配电所：按照设计图纸进行施工，首先进行地基处理，然后进行建筑物的施工，接着进行设备的安装，最后进行调试和验收。

3. 电缆敷设：采用埋地敷设的方式，将新配电所与原有电网连接。

首先进行电缆的选型和采购，然后进行电缆的敷设，最后进行电缆的接头处理和测试。

4. 设备调试：在新配电所建成后，进行设备的调试，确保设备的正常运行。

四、施工组织和管理1. 施工组织：本工程将成立一个专门的项目管理团队，负责施工的组织和管理。

项目管理团队将包括项目经理、工程师、施工管理人员和施工人员等。

2. 施工管理：项目管理团队将按照施工计划进行施工，确保施工的顺利进行。

同时，项目管理团队将对施工过程进行监督和管理，确保施工质量和进度。

五、施工进度计划本工程预计施工时间为XX个月，具体施工进度计划如下：1. 第1-2个月：拆除原有配电所，并将拆除后的材料进行分类整理。

2. 第3-4个月：进行新配电所的地基处理和建筑物施工。

3. 第5-6个月：进行设备的安装和电缆的敷设。

4. 第7-8个月：进行设备的调试和验收。

六、施工质量和安全保证1. 施工质量：本工程将严格按照设计图纸和技术规范进行施工，确保施工质量。

配电柜施工方案配电柜是电力设备的重要组成部分，用于控制和分配电力供应。

在配电柜施工方案中，需要考虑安全、可靠、经济、合理的原则。

以下是一份常见的配电柜施工方案，供参考：1.设计规划：根据现场的用电情况和负荷需求，确定配电柜的功率和容量，选择合适的电源接入方式。

根据国家、地方相关规定和电气安装规范，设计配电柜的布置图、接线图和回路图等。

2.材料选购：根据设计要求，选购符合国家标准和质量要求的电器元件和配件。

包括开关、断路器、保险丝、电表、热继电器等。

确保所选材料的品质可靠和外观整洁。

3.安装调试：根据设计图纸和材料清单，按照合理的布线径路和排布方式进行安装，确保电器元件的安装正确、紧固可靠。

然后进行线路连接和接地，确保所有线缆接头良好接触并采用合适的接头封装。

4.试运行：在完成安装后，需要进行试运行和功能测试。

检查每个电器元件的工作状态，验证配电柜的各项功能是否正常。

同时进行电气参数和安全性能的检测，确保电气系统的稳定和安全可靠。

5.验收和维护：在配电柜施工完成后，需要进行验收。

验收包括对施工质量、电气参数、工作情况等方面的检查。

配电柜的维护包括定期巡检、清洁和紧固。

对于有故障或损坏的设备，及时更换和修理。

6.安全措施：在配电柜施工过程中，需要注意安全措施。

如佩戴好防护用品，确保施工现场的通风良好，防止火灾和电击等事故的发生。

同时，在操作过程中遵循电气安装规范，避免操作失误和意外事故。

总结：配电柜施工方案要考虑很多因素，如电气设计、材料选购、安装调试、试运行、验收和维护等。

只有合理而标准的施工方案，才能保证配电柜的正常工作，提供稳定和安全的电力供应。

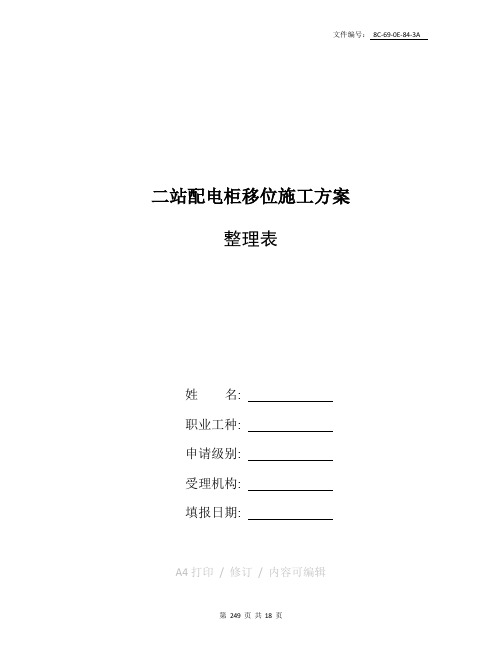

二站配电柜移位施工方案整理表姓名:职业工种:申请级别:受理机构:填报日期:A4打印/ 修订/ 内容可编辑建筑电气工程施工方案1．电气工程概况1.1 电气工程主要有高低压变配电系统、动力配电系统、照明系统、防雷接地系统、消防报警与控制系统、楼宇自动控制系统、结构化布线系统、电缆电视系统。

1.2 本工程供电电源由本场区l0kV开闭所引来两路l0kV高压电源，经电缆沿托盘直接敷设至地下1层变配电室。

高压系统为单母线分段，两路l0kV电源分别供给两台630kVA干式变压器，低压系统为单母线分段运行，由地下1层低压配电室配出的电缆干线均沿电缆桥架明敷至电缆竖井和各供电点。

1.3 建筑物竖向供配电设在电气竖井内。

照明配电干线、空调与试验配电干线采用密集型插接母线在竖井内垂直引上，再由各层插接开关箱引至各层配电箱。

由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV－2.5m㎡托盘敷设，出托盘后穿钢管在吊顶及墙内敷设。

1.4 防雷接地系统：本建筑物按二级防雷设防，采用T N－S接地方式，将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置；要求工频接地电阻不大于l Ω。

1.5 消防报警与控制系统：首层消防值班室内设有报警盘、控制盘、广播盘，由中央控制设备引出线路穿过首层楼板至地下1层，沿电缆托盘敷设至电气设备间内，垂直段沿托盘敷设至各层消防端子箱，实现消防报警与联动控制。

1.6 楼宇自动控制系统：中央控制室设在首层消防中心机房内。

BAS系统通讯总线和DDC电源总线均穿钢管敷设至各层现场控制器，由各现场控制器配出的自控线路沿封闭金属线槽，再穿薄壁钢管或直接采用钢管敷设至各被控设备。

实现对冷冻水系统、供配电系统、空调机组、新风机组、公共区域照明的监控。

1.7 结构化布线系统：由首层设备向综合布线主配线柜敷设出的干线均采用封闭金属桥架敷设，水平配线用封闭金属桥架在吊顶内敷设再穿薄壁钢管引至各处信息插座，本系统仅考虑电话通讯系统和计算机网络系统的综合布线需求。

配电柜安装施工方案1. 引言本文档旨在提供一个配电柜安装施工方案，以确保配电系统的可靠性和安全性。

该施工方案旨在指导工程师和技术人员在配电柜的安装过程中的各个步骤和注意事项。

2. 准备工作在开始安装配电柜之前，应进行以下准备工作:•获得施工图纸和相关技术文件•检查配电柜及其组件的数量和质量•确保施工现场符合安全标准，提供合适的通风和照明设施•提供必要的工具和设备3. 安装步骤3.1 定位和标记安装位置根据施工图纸和相关技术文件，确定配电柜的安装位置。

1.使用测量工具和水平仪确定准确位置。

2.使用标记工具标记支架安装孔的位置。

3.2 安装支架配电柜的支架是安装的基础，需要确保牢固和稳定。

按照以下步骤安装支架:1.预先准备支架的固定孔，确保与标记的位置对齐。

2.将支架与标记的安装孔对齐。

3.使用螺丝和螺母将支架固定到墙壁或地面上。

3.3 安装配电柜一旦支架安装完毕，可以开始安装配电柜。

按照以下步骤进行安装:1.将配电柜放置在支架上，确保与支架对齐。

2.使用螺丝将配电柜固定在支架上。

3.确保配电柜的固定牢固，不会松动或晃动。

3.4 连接电源线和配电系统完成配电柜安装后，需要进行电源线和配电系统的连接。

按照以下步骤进行连接:1.确保电源线和配电系统的连接符合安全标准和相关规范。

2.使用正确的工具连接电源线和配电系统。

3.进行必要的测试和检查，确保连接的可靠性和安全性。

3.5 进行电器设备安装最后，进行电器设备的安装和连接。

按照以下步骤进行:1.根据施工图纸和相关技术文件，确定电器设备的位置和连接方式。

2.使用正确的工具和方法将电器设备安装到配电柜内。

3.进行必要的测试和检查，确保电器设备的正常工作。

4. 安全注意事项在配电柜安装过程中，需要注意以下安全事项:•在进行安装前，确保配电系统的电源已经切断，并采取必要的安全措施。

•检查配电柜和电器设备的质量，避免使用损坏或有缺陷的设备。

•确保所有的连接和固定牢固可靠，避免松动或晃动。

配电箱移位施工方案一、项目背景随着城市建设的不断发展，一些老旧建筑的电力配电系统在满足现代生活需求方面存在着诸多不足。

为了改善电力配送效率和安全性，需要对配电箱进行移位施工。

二、施工前准备工作1.确定移位后新的配电箱位置，考虑其与用电设备的距离和方便性。

2.停电作业，确保施工期间安全。

3.准备搬运工具和保护性设备，确保施工人员安全作业。

三、施工流程1.施工人员根据设计图纸，确定原始配电箱的电缆线路。

2.施工人员先停电，将原始配电箱内电缆线路逐一拆卸，注意标记好各线路的接头和位置。

3.将原始配电箱从支架上卸下，使用搬运工具小心移动至新位置。

4.在新位置安装好配电箱支架，施工人员根据原始线路重新连接电缆线路。

5.连接完毕后，进行线路检查和对接，确保操作正确无误。

6.开始合理布线，做好绝缘处理，保证配电箱连接牢固。

7.完成后进行专业的检测和验收，确保移位后的配电箱安全可靠。

四、施工注意事项1.施工期间严禁擅自操作电力线路，以免发生触电等意外伤害。

2.搬运过程中要小心轻放，避免损坏电缆线路。

3.施工人员需全程佩戴安全帽、手套等防护用具，确保施工作业安全。

4.施工周期内，尽量减少其他作业人员和无关人员的进入，确保施工区域的安全性。

五、施工后的工作1.施工结束后对现场进行整理和清洁，恢复原状。

2.对新位置的配电箱进行使用前的功能检测，确保一切正常。

3.做好工程档案资料的整理和归档，以备日后维护和管理。

六、总结配电箱移位施工是一项技术和安全要求较高的工程，需要严格按照操作规程和安全标准进行施工。

只有保证安全、科学、规范地进行施工，才能确保电力系统的稳定运行和人员的安全。

配电箱移位工程施工方案
一、工程阐明：将电表箱由柱边天花上方移位至下方可操作位置（1.7~1.8米高度），本次属于高处作业；
作业原则参照江湾项目装修规范严格执行
二、施工准备
1、对施工所使用旳机械和设备旳性能进行检查，保证施工过程中多种设备旳工作状态良好，使用功
能齐全；
2、施工前进行技术、安全交底，防止发生安全事故；
3、施工现场下方范围内，严禁任何车辆、行人通行；
4、填报施工许可证。

三、施工进度安排
按照工期规定动工至竣工。

四、劳动力计划
工种：电气安装（执证低压电工）
人数：高空作业至少两人以上
材料：穿线钢管，电缆线
辅材：吊筋支架、弯头、套管、膨胀螺栓、防锈漆
机具：活动脚手架、安全带、电锤、施工配电箱（带漏电保护装置）
五、施工流程
1、切断原表箱电源
2、将插接箱至表箱连接线拆除（表箱拆除后待用）
3、吊筋打孔（依管路方向）
4、敷设线管固定、拉线
5、固定表箱至指定位置
6、连接线路
7、空载调试。

配电柜安装施工方案配电柜安装施工方案一、方案目标配电柜安装施工方案的目标是确保配电柜安装工作按照相关要求和标准进行，保证电力系统的正常运行和安全使用。

二、施工准备1. 工具和材料准备：确认施工所需的工具和材料齐备，并确保其符合要求和标准。

2. 人员安排：确定施工人员的队伍，确保人员具备相关的技术和经验，并对施工人员进行必要的培训和安全教育。

3. 环境准备：清理施工现场，确保施工区域干净、整洁，并具备良好的通风条件。

4. 安全措施：确保施工现场存在必要的安全措施，包括安全帽、防护手套、防护眼镜等，并明确施工人员的安全责任。

三、施工步骤1. 确定安装位置：根据设计要求和实际情况，确认配电柜的安装位置，并进行现场测量和标定。

2. 安装固定支架：根据配电柜的尺寸和重量，选择合适的固定支架，并按照要求进行固定安装。

3. 连接电缆：根据设计要求和图纸，进行电缆的引入和连接工作，确保连接正确、牢固且无松动。

4. 安装配电柜：将配电柜据确保安全和稳定的情况下，进行安装，并使用电钻和螺丝钉进行固定。

5. 进行电源接入：按照电气设计要求，进行电源接入工作，包括主电源线路和备用电源线路的接入。

6. 进行电气接线：根据电气设计要求和图纸，进行电气接线工作，确保接线正确、牢固且无短路现象。

7. 进行调试和测试：安装完毕后，进行配电柜的调试和测试工作，确保配电柜的正常运行和性能稳定。

8. 清理施工现场：施工完成后，清理施工现场，确保施工区域的整洁、安全和良好的工作环境。

四、质量控制1. 施工前的质量控制：确认施工前的准备工作和要求是否满足相关质量标准，并做好相应记录。

2. 施工中的质量控制：按照施工流程和要求，进行施工过程中的质量控制，确保施工的质量达到要求。

3. 施工后的质量控制：对施工完成后的配电柜进行检查和测试，确保安装质量和性能满足相关标准和要求。

五、安全措施1. 工作人员必须经过安全教育和培训，并戴好安全帽、防护手套等必要的安全装备。
