电工基础期中试卷

中职第一学期电工班级： 姓名： 得分：一、填空题：（每空1分，共 30 分）1. 任何一个完整的电路都一般由 电源 、 负载 和 中间环节（导线和开关） 三个基本部分组成。

2、根据电源的外特性和全电路欧姆定律U=E-Ir 的概念，可见，电源端电压U 随着电流I 的增大而 减小 ，而电源的电动势随着内阻的增大而 减小 。

一般电路有 通路 、 开路 和 短路 三种工作状态，电源 短路 是严重的故障状态，必须避免发生。

3、一般规定参考点的电位规定为 零电位 ，低于参考点的电位是 负电位 ,而高于参考点电位是 正电位 。

4取决于导体的 长度 、 横截面积 和 自身的材料 ，其表达式 5电压和功率的最大值都有一定的限制，分别称为 额定电流 、 额定电压 、 额定功率 。

6、分析和计算复杂电路的主要依据是： 基尔霍夫 定律和 欧姆 定律。

7内阻r 数值 不变 ，电路图改为 并 联。

8、用一个恒定的电动势与内阻r 串 联表示的电源称为 电压源 。

用一个恒定的电流Is 与内阻r 并 联表示的电源称为 电流源 。

9、电磁铁的形式很多，但基本组成部分相同，一般由 励磁线圈 、 铁心 、 衔铁 三个主要部分组成。

二、判断下列说法的正确与错误：正确的打（√），错误的打（×），每小题1分，共 10 分1、（ × ）电阻、电流和电压都是电路中的基本物理量。

2、（ × ）电压是产生电流的根本原因。

因此电路中有电压必有电流。

3、（ × ）绝缘体两端的电压无论再高，都不可能通过电流。

4、（ × ）电路处于开路状态时，电路中既没有电流，也没有电压。

5、（ √ ）理想的电压源和理想的电流源是不能进行等效变换。

6、（ √ ）对于一个电源来说，在外部不接负载时，电源两端的电压大小等于电源电动势的大小，但方向相反。

7、（ × ）电阻并联后的总电阻大于其中任一只电阻的阻值。

8、（ × ）在复杂电路中，各支路中元器件是串联的，流过它们的电流是相等的。

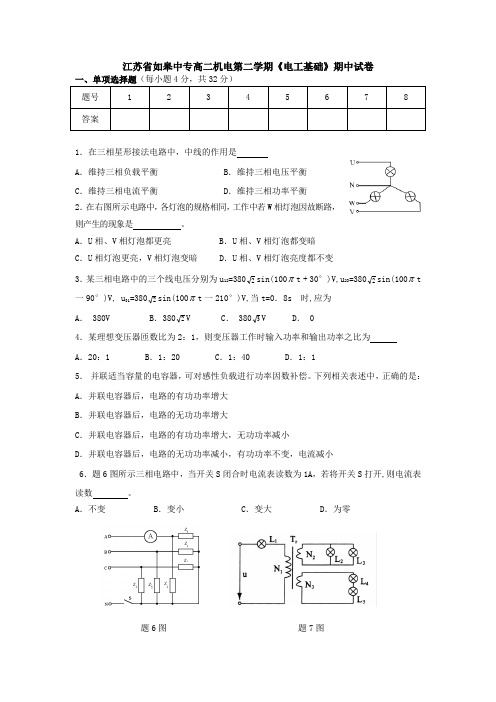

ZZZZ ZZ 1江苏省如皋中专高二机电第二学期《电工基础》期中试卷1．在三相星形接法电路中，中线的作用是A ．维持三相负载平衡B ．维持三相电压平衡C ．维持三相电流平衡D ．维持三相功率平衡 2．在右图所示电路中，各灯泡的规格相同，工作中若W 相灯泡因故断路，则产生的现象是 。

A ．U 相、V 相灯泡都更亮B ．U 相、V 相灯泡都变暗C ．U 相灯泡更亮，V 相灯泡变暗D ．U 相、V 相灯泡亮度都不变 3．某三相电路中的三个线电压分别为u 12=3802sin(100πt + 30°)V,u 23=3802sin(100πt一90°)V, u 31=3802sin(100πt 一210°)V,当t=0．8s 时,应为A ． 380VB ．3802V C ． 3803V D ． 04．某理想变压器匝数比为2：1，则变压器工作时输入功率和输出功率之比为 A ．20：1 B ．1：20 C ．1：40 D ．1：15． 并联适当容量的电容器，可对感性负载进行功率因数补偿。

下列相关表述中，正确的是： A ．并联电容器后，电路的有功功率增大 B ．并联电容器后，电路的无功功率增大C ．并联电容器后，电路的有功功率增大，无功功率减小D ．并联电容器后，电路的无功功率减小，有功功率不变，电流减小6．题6图所示三相电路中，当开关S 闭合时电流表读数为1A ，若将开关S 打开,则电流表读数 。

A ．不变B ．变小C ．变大D ．为零题6图 题7图7． 在题7图所示电路中，L 1、L 2、L 3、L 4、L 5是5个完全相同的灯泡，要使它们均正常发光，则变压器的原、副线圈匝数比N 1∶N 2∶N 3为 。

A ． 1∶2∶1B ． 2∶1∶2C ． 4∶2∶1D ． 4∶1∶28．对电压互感器，下列表述中正确的是_________。

A ．一次绕组与被测线路并接，二次绕组接电压表，铁壳及二次绕组的一端必须接地B ．一次绕组与被测线路并接，二次绕组接电压表，铁壳及二次绕组的一端可不接地C ．一次绕组与被测线路串接，二次绕组接电压表，铁壳及二次绕组的一端必须接地D ．一次绕组与被测线路串接，二次绕组接电压表，铁壳及二次绕组的一端可不接地二、填空题1． 一变压器，一次电压380V ，二次电压36V ，在接有电阻性负载时，测得二次电流5A ,2． 在三相四线制中，线电压U 线与相电压U 相之间的关系为 。

电工基础期中考试卷一、填空题：共60分，每格1分1、其大小和方向均不随时间变化的电动势、电压、电流统称为直流电；其大小和方向均随时间变化的电动势、电压、电流统称为交流电。

2、交流电的最大值又称为峰值或振幅。

3、交流电的最大值、频率、初相位称为交流电的三要素。

4、已知正弦交流电压u=311sin（628t—30°）伏，它的最大值311伏，有效值440伏，角频率628 rad/s ，频率100 HZ ，初相位—30°。

5、我国工频交流电的频率为50HZ ，周期为0.02 S 。

6、已知电压u=220sin（314t—30°）伏,电流i=22sin（314t+60°）安, 电流超前电压，超前90°。

7、在交流电路中通常是用有郊值进行计算的。

8、两个正弦量的初相之差叫相位差；两个正弦量正交，说明两个正弦量的相位差为90°。

9纯电阻正弦交流电路中，电压有效值与电流有效值之间的关系为I=U/R 、电压与电流在相位上的关系为同相；电感元件上电压在相位上超前电流90°；电容元件上电压滞后电流90°。

10、感抗是表示电感线圈对交流电流阻碍作用的物理量。

感抗与频率成正比，X L= 2πfL ，单位是Ω。

11、在正弦交流电路中，已知流过电容元件的电流I=20A，电压u=202sin（314t）伏，则电流i=202sin（314t—90°）安，X C= 1Ω，电容C=3.18×10－3 F,无功功率Q C=400Var有功率P= 0 。

12、在RL串联正弦交流电路中，有功功率P= I2 R ，无功功率Q= I2 X L，视在功功率S= I2 Z13、在RC串联正弦交流电路中，已知电阻R=1Ω，容抗X C=1Ω，则电阻阻抗Z= 2Ω，总电压滞后电流的相位差¢= 45°,如果电压u=102sin（628t—30°）伏,则电流i= 10 sin（628t+15°）,10、对称三相交流电动势的特征是：各相电动势的最大值相等、频率相同、相位互差120°。

学校班级姓名考号密封线内不得答题《电工基础》期中考试试卷（时量：90分钟分值：100分）一、单选题（每个小题只有一个正确答案，4×10＝40分）1、电流的国际单位是（）。

A、kAB、AC、mAD、μA2、电阻器反映导体对（）起阻碍作用的大小，简称电阻。

A、电压B、电动势C、电流D、电阻率3、电源的端电压等于电源电动势，这一结论适用于电路处于( )。

A、开路状态B、通路状态C、短路状态D、任何状态4、下列有关电阻串联的叙述，错误的是( )。

A、电阻串联，总电阻比串联电路中最大的一只电阻还要大B、电阻串联，总电阻比串联电路中最大的一只电阻还要小C、串联电路中，各串联组件通过的电流相等D、电阻串联时，各串联电阻两端的电压与电阻成正比，各串联电阻消耗的电功率与电阻成正比。

5、图示电路中，每只电阻均为1，AB间的等效电阻为( )。

A、1.5B、0.33C、2D、36、测量电压时，电压表必须( )在负载或被测电路两端。

A、串联B、并联C、混联D、串并联7、下列对电位的叙述，正确的是( )。

A、电路中某点的电位就是该点到电源正极间的电压B、电路中某点的电位就是该点到电源负极间的电压C、电路中某点的电位就是该点到机箱外壳间的电压D、电路中选一点作为参考点，则电路中某点的电位就是该点到参考点之间的电压8、闭合电路，端电压随外电路电流的增大而（）。

A、增大B、减小C、不变D、先增大后减小9、将一个安培表和一个伏特表串联在某一电路中，下列说法正确的是( )。

A、安培表和伏特表的指针都不会发生任何偏转B、安培表和伏特表的指针都会发生相同程度的偏转C、安培表的指针会发生偏转，伏特表的指针几乎不发生偏转D、伏特表的指针会发生偏转，安培表的指针几乎不发生偏转。

10、如图所示，为使输出电压=0.1V，则输入电压的值是（）。

A、0.1VB、1VC、10VD、100V二、判断题（2×5＝10分）（）1.电气符号所代表的就是实际的电子元器件（）2.电压的实际方向是由高电位点指向低电位点（）3.用万用表欧姆档检测电阻器的标称阻值时，每次换挡都要调零（）4.由欧姆定律公式R=U/I可知，电阻R的大小与电压有关（）5.并联电阻起分流作用，阻值差别越大则分流作用越明显三、填空题（2×10＝20分）1、电路的三种状态是_________、_________、_________。

升学部11电⼦《电⼯基础》期中试卷升学部11电⼦《电⼯基础》期中试卷⼀、填空（每空1分，共30分）1、在串联电路中某电阻的阻值⼤，则其上的压降____________，它消耗的电功率也____________。

2、在并联电路中某⼀⽀路的阻值⼤，则该⽀路的电流____________，其消耗的电功率也____________。

3、两个阻值相同的电阻，如果将它们串联起来，则测得总电阻为４欧；如将它们并联起来，总电阻应为____________欧。

4、将⼀电炉的电阻丝剪去⼀段后重新接⼊电路中，则电炉的电阻值将____________，电炉消耗的功率将____________。

5、两个阻值相同的电阻，并联后阻值为5欧姆，如果把这两个电阻串联，总电阻是____________欧姆。

6、1.5安培等于____________毫安；1500伏特等于____________千伏。

7、将R=10欧，R =5欧的两只电阻串联后接到电压为30伏的电路中，电阻R2两端的电压为____________。

若把它们并联，流过R2的电流为____________。

8、毫安为____________的单位；千⽡为____________的单位。

千伏为____________的单位；千⽡⼩时为____________的单位。

9、如图所⽰是测量电源电动势和内阻实验电路的端电压与电流的变化关系：A点表⽰电路处于____________状态，B点表⽰电路处于____________状态，C点表⽰电路处于____________状态。

从图中可得，此电路电源电动势E=____________。

10、将R=0.5Ω的电阻接于220伏的电源上，则电阻R中电流I=____________安，电阻消耗功率为____________⽡。

11、两个电阻R1=60欧，R2=20欧，若将它们串联起来使⽤，则总电阻为80欧；若将它们并联起来，则总电阻为____________欧。

电工基础期中试卷(有答案)电工基础期中试卷(有答案)一、选择题（共20题，每题2分，共40分）1. 下列关于电流的说法中，正确的是：A. 电流是电荷随时间变化的数量B. 电流方向是正电荷的流动方向C. 电流的单位是伏特D. 高电压必然意味着高电流答案：A2. 电阻器是用来：A. 降低电压B. 增加电流C. 调节电阻值D. 隔离电路答案：C3. 下列元件中，哪个是一种被动元件？A. 电阻器B. 发电机C. 变压器D. 开关答案：A4. 电阻的计量单位是：A. 安培B. 瓦特C. 欧姆D. 伏特答案：C5. 电流表连接在电路中应该是：A. 并联B. 串联C. 联立D. 相连答案：B6. 下列哪种电池是充电电池？A. 一次性电池B. 干电池C. 锂电池D. 三电池答案：C7. 电压是指：A. 电流的大小B. 电流流动的方向C. 电荷的正负性D. 电流推动电荷流动的力量答案：D8. 下列哪种材料具有良好的导电性能？A. 绝缘材料B. 金属材料C. 木材D. 塑料答案：B9. 在直流电路中，电流的方向是：A. 负极向正极B. 正极向负极C. 没有固定方向D. 交替改变答案：A10. 电流的单位是：A. 安培B. 瓦特C. 欧姆D. 伏特答案：A11. 下列哪种元件可以把交流电转换为直流电？A. 电阻器B. 发电机C. 变压器D. 整流器12. 在电路中，电流通过的路径称为：A. 线路B. 支路C. 开路D. 短路答案：A13. 电压的单位是：A. 安培B. 瓦特C. 欧姆D. 伏特答案：D14. 下列哪个元件是用来放大电信号的？A. 电阻器B. 电感器C. 电容器答案：D15. 交流电的频率是指：A. 电流的大小B. 电流流动的方向C. 电荷的正负性D. 电流的周期性变化次数答案：D16. 直流电的特点是：A. 电流大小不发生变化B. 电流方向始终不变C. 电压频率恒定D. 电流大小和方向均不发生变化答案：B17. 电动势是指：A. 电流的大小B. 电流流动的方向C. 阻碍电流流动的力量D. 推动电荷流动的力量答案：D18. 电缆中四芯线的颜色分别是：A. 红、黄、黑、绿B. 黄、蓝、红、绿C. 红、黄、绿、黑D. 黄、蓝、绿、黑答案：D19. 电路中，电压和电流之间的关系是：A. 电压和电流成正比B. 电压和电流成反比C. 电压和电流之间无关系D. 电压和电流之间是随机变化的答案：A20. 并联电路中，总电阻等于：A. 各分支电阻之和B. 分支电阻的乘积C. 各分配电阻之差D. 分支电阻中最小值答案：A二、填空题（共10题，每题4分，共40分）21. 在并联电路中，各分支电阻的总电阻值可以通过_____计算得出。

一年级《电工基础》期中考试试题2一、选择题（3分 ×18=54分）3、在纯电容电路中，下列各式正确的是（ ）。

A.i=C C X u B.i=C u C ω C.I=C U C ω D.I= XcU c 4、在纯电感电路中，已知电压的初相角为300，则电流的初相角为（ ）.A. 600B.- 600C. 300D.- 3005、在纯电容电路中，已知电压的初相角为00，则电流的初相角为（ ）.A. 300B.900C. -900D.6006、旋转矢量法可以对（ ）进行加法运算。

A. 多个同频率的正弦交流量B. 多个不同相位的正弦交流量C. 多个不同频率的正弦交流量D. 多个不同频率及相位的正弦交流量7、提高功率因数的目的是（ ）.A. 提高用电器的效率B. 减少无功功率，提高电源的利用率C. 增加无功功率，提高电源的利用率D. 以上都不是8、在并联谐振电路中，( ).A.Q 值越大，电感中的电阻越大B. Q 值越大，电感电容中的电流越大C. 电感电容中的电流是总电流的Q 倍D. 电感中电流与电容中电流几乎大小相等9、在正弦交流电的波形图上，若两个正弦量正交，说明这两个正弦量的相位差是（ ）A. 1800B.900C. 00D.60011、40w 、60w 、和100w 三只灯泡串联后接在220V 电源中，发热量由大到小的排列顺序是（ ）A. 100w 、60w 、40 wB.40w 、60w 、100 wC. 100w 、40w 、60 wD. 60w 、100w 、40 w12、提高功率因数可提高（ ）。

A. 负载功率B. 负载电流C. 电源电压D. 电源的输电效益15、灯泡电压220V ，电路中电流0.5A ，通电1h 消耗的电能是（ ）A.0.2 kw.hB. 0.11kw.hC. 110 kw.hD. 0.4 kw.h二、判断题（1分×）2、RLC 串联交流电路中，电压一定超前电流一个角度。

姓 名电工基础期中考试试卷座 号成 绩一、填空题(每题 2 分)1、当负载被短路时，负载上电压为 ， 电流为 ， 功率为 。

2、对电流的 叫电阻。

电阻大，说明导体导电能力 ，电阻小，说明导体导电能力 。

3、串联电路中的 处处相等，总电压等于各电阻上 之和。

4、在任一瞬时，通过任意闭合面的电流的代数和恒等于 。

5、电路主要由 、 、 三部分组成。

6、已知 R 1 >R 2 ，在它们的串联电路中 R 1 比 R 2 取得的功率 ， 在它们的并联电路中 R 1 比 R 2 取得的功率。

R 17、如图电路，已知 R1=3， R2=6， 则等效电阻R=。

R 28 、 已 知 R = 6, R = 3, R = 2 ， 把 它 们 串 联 起 来 后 的 总 电 阻1 2 3R= 。

9、在并联电路中，等效电阻的倒数等于各电阻倒数 。

并联的的电阻越多，等效电阻值越 。

10 、并联电路电流分配原则是：每个电阻上分配的电流的大小，与其 成比。

11、电路的三种工作状态是 、短路。

12、电流所做得功，简 (即电能)，单位为，用字母W 表称示，电能的另一个常用单位是千瓦时，用符号 kW ·H,即通常所说的一度电，它和焦耳的换算关系为1kW ·H= J13、并联电容器的等效电容量总是其中任一电容器的电容量。

并联电容器越多，总的等效电容量。

14、某直流电源开路时的端电压为 12V，短路电流为 3A，则外接一只阻值为6Ω 的电阻时，回路电流为。

15 、额定值为“220V 40W”的白炽灯，灯丝热态电阻的阻值为。

如果把它接到 110V 的电源上，实际消耗的功率为。

16、两根同种材料的电阻丝，长度之比为 1： 5，横截面积之比为 2： 3，则它们的电阻之比为。

17 、一台功率为 5KW 的抽水机工作 8 小时消耗的电能为___ _____ 。

18 、电压的正方向为，电动势的正方向为。

19 、基尔霍夫电流定律指出：在任一时刻，通过电路任一节点的为零，其数学表达式为20、基尔霍夫电压定律指出：对电路中的任一闭合回路，的代数和等于的代数和，其数学表达式为。

电工学期中考试题及答案一、选择题（每题2分，共20分）1. 电路中电流的单位是：A. 伏特B. 欧姆C. 安培D. 瓦特答案：C2. 电阻的计算公式为：A. R = V/IB. R = I/VC. R = V^2/ID. R = I^2/V答案：A3. 并联电路中，总电阻与各分支电阻的关系是：A. 总电阻等于各分支电阻之和B. 总电阻等于各分支电阻之积C. 1/R总 = 1/R1 + 1/R2 + ... + 1/RnD. R总 = R1 * R2 * ... * Rn答案：C4. 交流电的周期性变化一个完整周期的时间称为：A. 频率B. 周期C. 相位D. 振幅答案：B5. 电容器的单位是：A. 法拉B. 欧姆C. 安培D. 伏特答案：A6. 电感器的单位是：A. 亨利B. 欧姆C. 安培D. 伏特答案：A7. 三相电路中，星形连接的线电压与相电压的关系是：A. 相电压等于线电压B. 线电压等于相电压的√3倍C. 相电压等于线电压的√3倍D. 线电压与相电压无关答案：B8. 变压器的工作原理是：A. 电磁感应B. 电磁转换C. 电磁辐射D. 电磁共振答案：A9. 电流通过导体时产生的热量与电流的平方成正比，这个关系称为：A. 欧姆定律B. 焦耳定律C. 基尔霍夫定律D. 法拉第定律答案：B10. 直流电路中，电压、电流和电阻之间的关系是：A. V = IRB. I = VRC. R = VID. V = RI答案：A二、填空题（每题2分，共20分）1. 电路中的功率因数是指_______与_______的比值。

答案：有功功率/视在功率2. 电路中的功率损耗主要由_______和_______组成。

答案：铜损/铁损3. 电路的星形连接中，线电流等于相电流的_______倍。

答案：√34. 电路中的谐振频率是指电路的_______和_______相等时的频率。

答案：感抗/容抗5. 电路中的瞬态过程是指电路在_______作用下，从一种稳态过渡到另一种稳态的过程。

《电工基础》期中考试试卷一、填空题（每题1分共25分）1、电路是 ________ 的通路。

组成电路的三个部分是__________ 、_________ 和_______________________________ O2、金属导体的电阻由它的 ________ 、__________ 、__________ 、__________ 决定的。

3、电路的作用是 ___________________________ 和______________________ o4、在电工学屮，通常规定 ___________________ 方向为电流方向。

金属导体屮, __________ 定向移动的方向与电流的方向相反。

5、电路的工作状态有 _______ 、 ________ 和 _______ 三种状态6、将表头 _______ 接一分压电阻，即构成一个电压表；而将表头___________ 接一分流电阻，即构成一个电流表。

7、实际电压源等效成一个 _____________ 和一个 ___________ 的形式，我们称这种电路模型为电压源模型。

8、电阻串联电路屮，每个电阻都分担一部分电压，阻值大的电阻，分得的电压______ ,称作串联电路____________ 原理。

9、有三个9Q的电阻，若把它们串联，等效电阻是______________ ,若把它们并联，等效电阻是 ____________ o10、电阻并联时，各个电阻两端的电床________ ，总电流等于各个并联电阻的二、选择题（每题3分共15分）1、电能的国际标准单位是（）。

A、WB、AC、VD、J2、电路中零电位参考点选择不同，电路中（）。

A、电压增大B、电压减少C、各电位不变D、电压不变3、将电能转化为其他形式能的是（）。

A、电源B、负载C、控制和保护装置D、连接导线4、电源电动势2V,内电阻是0」Q当外电路断路吋，电路屮的电流和端电压分别是（）。
