ChemBio教程：利用键工具建立3D模型

ChemBio 3D教程：如何绘制旋转模型
ChemBio 3D是一款三维分子结构演示软件，能够轻松快捷地进行化学结构的制作和立体旋转。

ChemBio 3D Ultra 14是ChemBio 3D的最新版本，可以更加轻松快捷地进行化学结构绘制和编辑。

本教程将向大家讲解ChemBio 3D绘制旋转模型的具体方法。

为了使图形更加适合三维结构，可以利用【轨迹球】工具手动旋转变化图形到最佳状态。

【轨迹球】工具被设计为一个模仿圈，建立的模型将在圈的中间随着圈的旋转而进行三维旋转。

（1）选择【轨迹球】工具。

鼠标键变为光标小手表示【轨迹球】工具功能已被启动。

（2）用光标小手指向模型窗口的中间位置，按下鼠标键。

（3）向任何一个方向按动光标小手来旋转模型。

如果把光标小手放在轨迹圈，模型可以按轴旋转。

如下图所示：
ChemDraw文本工具
（4）放开鼠标键，关闭轨迹圈，图形将停止转动。

【温馨提示】旋转时，在窗口的右上方状态栏中显示“Trackball Rotation”，表示正在利用【轨迹球】工具进行旋转。

变换模型，使模型轨迹的运动速度与光标运动的速度相对应，此选择是由Movies控制板中的Track Rotations的Monochrome设置所控制。

通过上述教程，相信大家已经学会使用ChemBio 3D绘制旋转模型。

想要了解更多ChemBio 3D 使用教程请查阅ChemBio 3D如何绘制分子轨道，ChemDraw 2D与ChemBio 3D之间的信息转换。

ChemBio3D中的常见模型类型ChemBio 3D中的常见模型类型作为一款专业的三维分子结构演示工具，ChemBio 3D软件能够轻松快捷地建立和编辑化学模型，在化学、生物领域应用广泛。

ChemBio 3D软件中的模型包括带状模型、棒状模型、球棍模型、圆柱键模型等类型。

本教程将向大家介绍常见的ChemBio 3D模型类型。

在建立模型之前需要进行以下操作：选择“View”—“Model Display”—“Display Mode”，即可选择需要创建的模型类型。

如下图所示：选择需要创建的模型类型常见的ChemBio 3D模型类型如下：（1）线状模型（Wire Frame）：线状模型是最简单的显示模型。

非常适合极其庞大的模型如蛋白质。

线状模型（Wire Frame）示例图（2）棒状模型（Sticks）：棒状模型与线状模型相似,但化学键略粗。

这种模式也有利于蛋白质等可视化的庞大模型。

棒状模型（Sticks）示例图（3）球棍模型（Ball & Stick）：球棍模型中的线条和原子球和化学键一样粗细。

球棍模型（Ball & Stick）示例图（4）圆柱建模（Cylindrical Bonds）：除了所有键都被描绘成圆柱体之外，圆柱建模和球棍模型十分相似。

圆柱建模（Cylindrical Bonds）示例图（5）比例模型（Space Filling）：比例模型是获得原子相对尺寸的最佳方式。

这些原子是在原子类型表中指定，并按范德瓦耳斯半径100%的比例缩小的。

比例模型（Space Filling）示例图在选择好模型类型后，选择单键工具，在窗口移动即可绘制出模型。

通过上述教程，相信大家已经掌握常见的ChemBio 3D模型类型，学会如何建立常用的ChemBio 3D模型。

如需了解更多ChemBio 3D使用教程请访问：如何利用符号建立ChemBio 3D模型、如何利用符号建立ChemBio 3D模型、如何利用键工具建立ChemBio 3D模型。

chemdraw立体结构式
在ChemDraw中绘制立体结构式的步骤如下：
用楔形表示法来反映原子或基团的相对空间位置。

选择键后，点击右键，选择Object Settings命令。

点击Object Settings弹出对话框，修改键的长短和粗细、以及切割楔键的间隙。

楔键的取向通过再次点击楔键按钮进行改变。

也可利用3D旋转来实现以实际观察角度来构建的直观立体结构。

化学结构式有三种画法，分别是：键线式、棒式和球棍式。

平时用的画法叫键线式。

绘制化学结构式的方法如下：
固定键的长度和角度。

在“对象”下拉菜单中，点击“固定键长”或者用键盘上“Ctrl”+“L”，则画出的键长固定。

同样的方法“固定键角”，或直接“Ctrl”+“E”用于固定键的角度，默认值15°为一个单位。

单键的绘制。

在工具栏里点击工具，在操作页面上单击
鼠标左键就画出单键，或者在操作页面上单击鼠标左键并按住旋转，直到要的角度放开左键即画好。

多重键的绘制。

双键的绘制：点击绘制单键上再按动一次即可得到双键。

通过在双键中间（出现光标块）的点击可以改变双键的位置，在上，在下或中间。

也可以单击工具栏中Multiple Bonds拖住鼠标左键会出现键的选择，选择双键，在操作页面单击左键即可出现双键。

常见化学物质三维模型制作与应用作者：崔克宇姜宇韩旭杨淼姜大雨来源：《中国教育技术装备》2018年第14期摘要在化学专业多媒体教学课件、微课视频和在线课程的制作过程中加入所需要物质的三维模型，可以明显增强学生的学习兴趣，提高教师的教学水平。

介绍使用ChemBio3D和Diamond程序创建常见化学物质三维模型的方法和应用这些模型的方法。

关键词化学物质；三维模型；ChemBio3D；Diamond中图分类号：G652 文献标识码：B文章编号：1671-489X（2018）14-0028-03Make and Application of Three-dimensional Model of Common Chemical Substances//CUI Keyu， JIANG Yu， HAN Xu， YANG Miao， JIANG DayuAbstract If the three dimensional models of the needed substances isadded to the multimedia courseware， microlecture video and online course in Chemistry， the students’ interest in learning and the levelof teachers’ teaching will be greatly improved. This article mainly introduces the methods of using ChemBio3D and Diamond programsto create three dimensional models of common chemical substances and the application of these models.Key words chemical substances； three-dimensional structure model；ChemBio3D； Diamond1 前言随着信息和网络技术的迅猛发展，以计算机为辅助的教学模式被广泛应用于各个学科教学之中[1]。

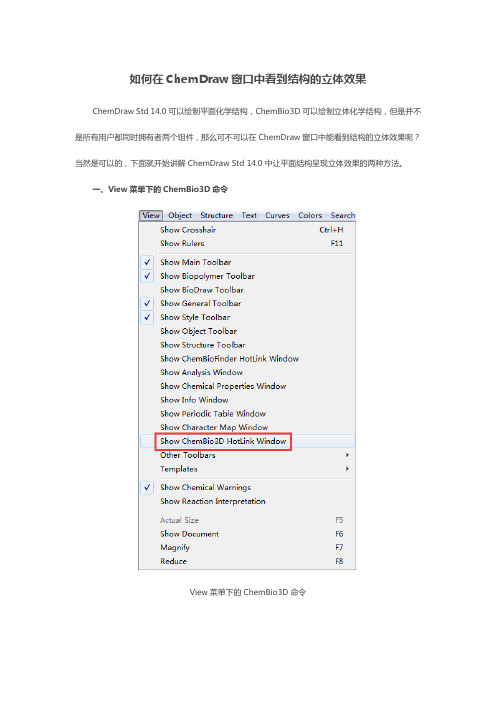

用ChemDraw怎么画3D图用ChemDraw怎么画3D图作为最新的化学绘图工具套件ChemOffice15.1共有三个组件，其中ChemDraw15.1Pr o和ChemOffice15.1Pro可以画3D图，因为这两个版本中均含有Chem3D功能组件。

如果想使用ChemDraw画3D图形一定使用含有Chem3D功能的版本，但是一些用户不知道如果使用这些功能，本文主要讲解用ChemDraw怎么画3D图。

C hem3D组件是ChemOffice的主要模块，用于分子的三维空间模型显示与构造，并可以结合分子力学(MM)或量子力学(QC)方法对分子构型进行优化和性质计算，所以说这是一个具有较强功能的结构化学计算软件。

Chem3D组件主要功能有：绘制包括原子、化学键等三维图形、便捷地显示体系的键长键角和二面角等信息、提供多种（线、棒、球棒、比例）等3D显示形式、可以制作3D动画。

Chem3D画3D图步骤详解：第一步：如果用户想使用ChemOffice15.1画3D图的话，首先要有一个具备Chem3D组件的版本，比如ChemOffice15.1Pro，如果没有的话请至ChemDraw中文官网下载；第二步：在菜单栏中选择需要的3D显示形式，主要有形式如下图所示：选择需要的3D显示形式第三步：依次在绘制窗口单击即可生成需要的3D图，如果用户想让3D图更加美观可以使用Structure菜单下的CleanUp命令整理一下结构。

温馨提示：除了上述的常规方法外，用户还可以选择快捷绘制模型的技巧，比如利用键工具或ReplacementText建立模型，所谓ReplacementText就是在文本框中输入需绘制化学立体图形的化学式，然后在模型窗口双击即可。

以上就是用ChemDraw怎么画3D图的介绍，若果用户想学习更多ChemOffice15.1 的最新资讯可以关注ChemDraw15.1Pro的已知问题以及解决方案。
