抛石护岸工程质量管理分析

论长江深水区水下抛石施工工艺和质量控制水下抛石护岸是使受冲刷的河床、岸坡通过抛石覆盖，以达到防冲目的，因其工艺简单、施工便捷的特点而被广泛应用。

笔者近几年来参与了长江下游深水区域多个护岸工程水下抛石施工，通过对施工方法的不断改进和优化，提高了施工质量，积累了较为丰富的施工经验。

本文归纳总结了深水区域水下抛石施工工艺和质量控制要点，期为类似工程提供参考。

标签：深水区；水下抛石；施工工艺；质量控制1、施工工艺抛石护岸施工遵循“先远后近、先深后浅、先上游后下游”的施工顺序，以达到“先镇脚、后稳坡”的护岸效果，施工流程为：布设控制点——设置固定断面——抛前水下地形测量——抛投网格小区划分——测量水深、流速，计算、确定落（飘）距和调整抛石提前量——测量放样——抛石船抛锚定位——固定断面抛前测量——石料验收——抛石船抛投——固定断面抛后测量——抛后水下地形测量。

1.1 布设控制点水上抛石施工中定位方法很多，有六分仪交会法、激光测距仪配合断面旗定位法、GPS定位等等，既考虑定位测放方法能满足施工质量要求，又能够便于施工、提高工效，现一般采用GPS定位。

根据施工图纸和经校核过的已知控制点，由测量工程师在工程区域沿江边一线设置水尺和加密控制点，各点之间保证通视。

同时根据现场情况调研选择适宜地点供GPS参考台架设。

1.2 设置固定断面为及时检测抛投效果，防止出现多抛或欠抛现象。

依据《水利工程施工质量检验与评定规范》中关于断面检验数量每隔20m～50m设置一条固定断面的规定，结合工程抛护范围的实际情况，一般按顺水流方向每隔20m设置固定断面用以报验检测，每个固定断面将分别在抛前抛后各测一次，以检测、掌握抛石的抛投效果。

1.3 抛前水下地形测量施工前，应对施工区域进行水下地形测量，并根据测量成果绘制水下地形图，并抛石施工前水下地形测量已由南京市水科院施测，测量成果已提供给我项目部。

报请监理工程师进行审核、认可。

1.4 抛投网格小区划分水下抛石施工的关键是合理划分施工小区（网格），根据笔者多次抛投的经验，结合目前长江下游从事抛石施工的装石船的具体情况，可将施工小区（网格）划分为5m（垂直水流方向）×10m（顺水流方向）的标准网格，不足10m宽度的抛区可划分为定宽的小区进行施工，根据设计图纸中每个抛区的厚度以及抛前水下地形测量成果，计算出每个网格应抛石数量，绘制成1：500的施工小区图，以便施工员精确作业、填绘，有效控制抛投小区的抛投数量。

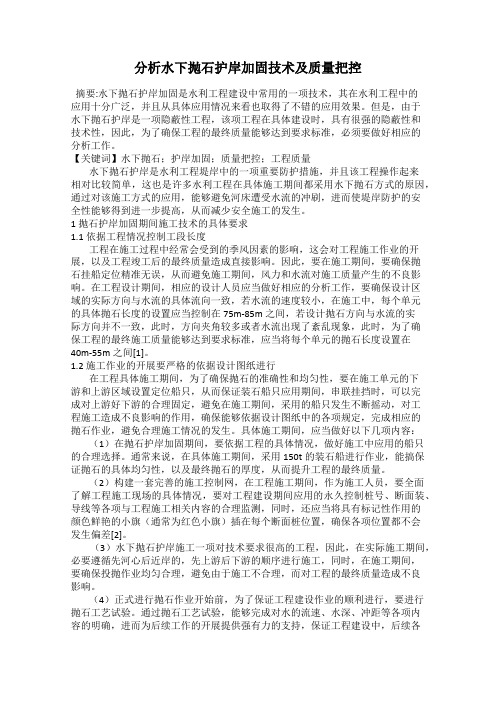

分析水下抛石护岸加固技术及质量把控摘要:水下抛石护岸加固是水利工程建设中常用的一项技术，其在水利工程中的应用十分广泛，并且从具体应用情况来看也取得了不错的应用效果。

但是，由于水下抛石护岸是一项隐蔽性工程，该项工程在具体建设时，具有很强的隐蔽性和技术性，因此，为了确保工程的最终质量能够达到要求标准，必须要做好相应的分析工作。

【关键词】水下抛石；护岸加固；质量把控；工程质量水下抛石护岸是水利工程堤岸中的一项重要防护措施，并且该工程操作起来相对比较简单，这也是许多水利工程在具体施工期间都采用水下抛石方式的原因，通过对该施工方式的应用，能够避免河床遭受水流的冲刷，进而使堤岸防护的安全性能够得到进一步提高，从而减少安全施工的发生。

1 抛石护岸加固期间施工技术的具体要求1.1依据工程情况控制工段长度工程在施工过程中经常会受到的季风因素的影响，这会对工程施工作业的开展，以及工程竣工后的最终质量造成直接影响。

因此，要在施工期间，要确保抛石挂船定位精准无误，从而避免施工期间，风力和水流对施工质量产生的不良影响。

在工程设计期间，相应的设计人员应当做好相应的分析工作，要确保设计区域的实际方向与水流的具体流向一致，若水流的速度较小，在施工中，每个单元的具体抛石长度的设置应当控制在75m-85m之间，若设计抛石方向与水流的实际方向并不一致，此时，方向夹角较多或者水流出现了紊乱现象，此时，为了确保工程的最终施工质量能够达到要求标准，应当将每个单元的抛石长度设置在40m-55m之间[1]。

1.2 施工作业的开展要严格的依据设计图纸进行在工程具体施工期间，为了确保抛石的准确性和均匀性，要在施工单元的下游和上游区域设置定位船只，从而保证装石船只应用期间，串联挂挡时，可以完成对上游好下游的合理固定，避免在施工期间，采用的船只发生不断摇动，对工程施工造成不良影响的作用，确保能够依据设计图纸中的各项规定，完成相应的抛石作业，避免合理施工情况的发生。

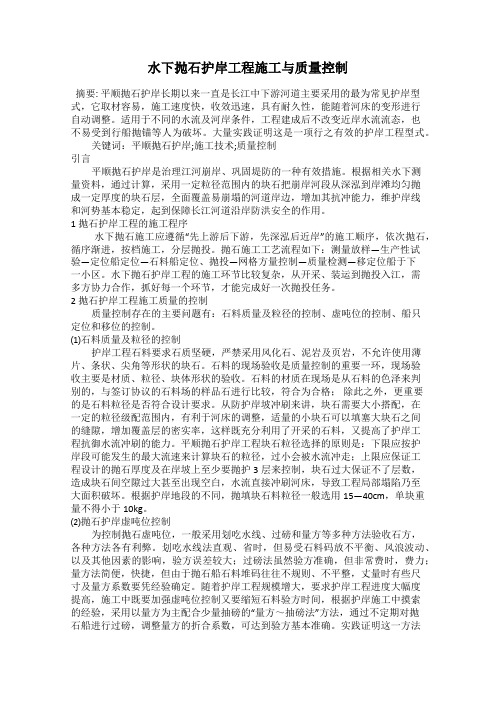

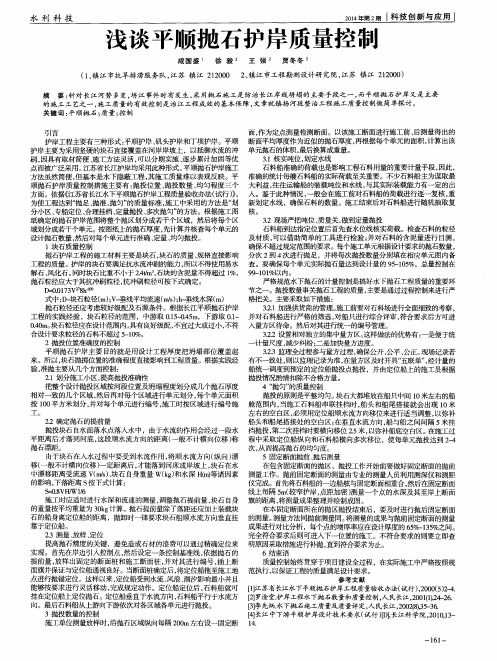

水下抛石护岸工程施工与质量控制摘要: 平顺抛石护岸长期以来一直是长江中下游河道主要采用的最为常见护岸型式，它取材容易，施工速度快，收效迅速，具有耐久性，能随着河床的变形进行自动调整。

适用于不同的水流及河岸条件，工程建成后不改变近岸水流流态，也不易受到行船抛锚等人为破坏。

大量实践证明这是一项行之有效的护岸工程型式。

关键词：平顺抛石护岸;施工技术;质量控制引言平顺抛石护岸是治理江河崩岸、巩固堤防的一种有效措施。

根据相关水下测量资料，通过计算，采用一定粒径范围内的块石把崩岸河段从深泓到岸滩均匀抛成一定厚度的块石层，全面覆盖易崩塌的河道岸边，增加其抗冲能力，维护岸线和河势基本稳定，起到保障长江河道沿岸防洪安全的作用。

1 抛石护岸工程的施工程序水下抛石施工应遵循“先上游后下游，先深泓后近岸”的施工顺序，依次抛石，循序渐进，按档施工，分层抛投。

抛石施工工艺流程如下：测量放样—生产性试验—定位船定位—石料船定位、抛投—网格方量控制—质量检测—移定位船于下一小区。

水下抛石护岸工程的施工环节比较复杂，从开采、装运到抛投入江，需多方协力合作，抓好每一个环节，才能完成好一次抛投任务。

2 抛石护岸工程施工质量的控制质量控制存在的主要问题有：石料质量及粒径的控制、虚吨位的控制、船只定位和移位的控制。

⑴石料质量及粒径的控制护岸工程石料要求石质坚硬，严禁采用风化石、泥岩及页岩，不允许使用薄片、条状、尖角等形状的块石。

石料的现场验收是质量控制的重要一环，现场验收主要是材质、粒径、块体形状的验收。

石料的材质在现场是从石料的色泽来判别的，与签订协议的石料场的样品石进行比较，符合为合格；除此之外，更重要的是石料粒径是否符合设计要求。

从防护岸坡冲刷来讲，块石需要大小搭配，在一定的粒径级配范围内，有利于河床的调整，适量的小块石可以填塞大块石之间的缝隙，增加覆盖层的密实率，这样既充分利用了开采的石料，又提高了护岸工程抗御水流冲刷的能力。

平顺抛石护岸工程块石粒径选择的原则是：下限应按护岸段可能发生的最大流速来计算块石的粒径，过小会被水流冲走；上限应保证工程设计的抛石厚度及在岸坡上至少要抛护3层来控制，块石过大保证不了层数，造成块石间空隙过大甚至出现空白，水流直接冲刷河床，导致工程局部塌陷乃至大面积破坏。

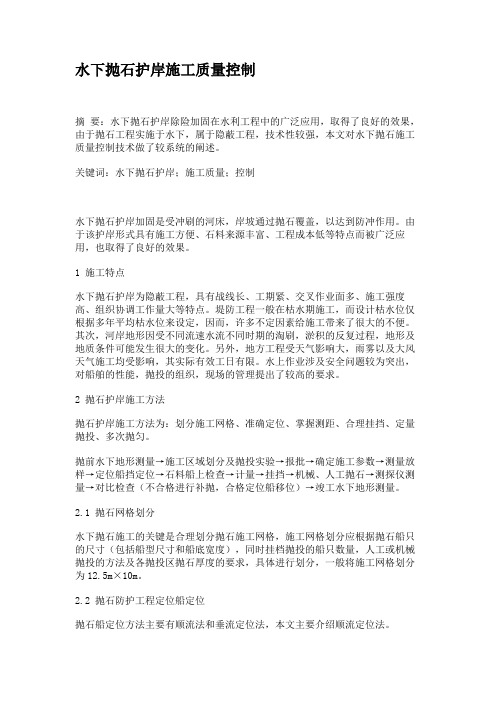

水下抛石护岸施工质量控制摘要：水下抛石护岸除险加固在水利工程中的广泛应用，取得了良好的效果，由于抛石工程实施于水下，属于隐蔽工程，技术性较强，本文对水下抛石施工质量控制技术做了较系统的阐述。

关键词：水下抛石护岸；施工质量；控制水下抛石护岸加固是受冲刷的河床，岸坡通过抛石覆盖，以达到防冲作用。

由于该护岸形式具有施工方便、石料来源丰富、工程成本低等特点而被广泛应用，也取得了良好的效果。

1 施工特点水下抛石护岸为隐蔽工程，具有战线长、工期紧、交叉作业面多、施工强度高、组织协调工作量大等特点。

堤防工程一般在枯水期施工，而设计枯水位仅根据多年平均枯水位来设定，因而，许多不定因素给施工带来了很大的不便。

其次，河岸地形因受不同流速水流不同时期的淘刷，淤积的反复过程，地形及地质条件可能发生很大的变化。

另外，地方工程受天气影响大，雨雾以及大风天气施工均受影响，其实际有效工日有限。

水上作业涉及安全问题较为突出，对船舶的性能，抛投的组织，现场的管理提出了较高的要求。

2 抛石护岸施工方法抛石护岸施工方法为：划分施工网格、准确定位、掌握测距、合理挂挡、定量抛投、多次抛匀。

抛前水下地形测量→施工区域划分及抛投实验→报批→确定施工参数→测量放样→定位船挡定位→石料船上检查→计量→挂挡→机械、人工抛石→测探仪测量→对比检查（不合格进行补抛，合格定位船移位）→竣工水下地形测量。

2.1 抛石网格划分水下抛石施工的关键是合理划分抛石施工网格，施工网格划分应根据抛石船只的尺寸（包括船型尺寸和船底宽度），同时挂档抛投的船只数量，人工或机械抛投的方法及各抛投区抛石厚度的要求，具体进行划分，一般将施工网格划分为12.5m×10m。

2.2 抛石防护工程定位船定位抛石船定位方法主要有顺流法和垂流定位法，本文主要介绍顺流定位法。

1.计算定位船的提前量S：S=抛石的飘距+抛石挡位图设计边线其中：抛石的飘距根据实验确定，具体过程如下：测量人员在相应的施工基点上安置全站仪，沿基线方向向上游放出提前量距离，并定桩进行标示，作为定位船实际定位控制点（A点）。

抛石护岸工程质量管理分析抛石护岸工程对稳定江河岸线和堤防起着非常重要的作用。

为了保证工程质量，除做好勘测设计工作外，还必须对抛石的石质和级配、抛石的定位和数量进行严格的全过程质量监督和控制。

建议对抛石护岸工程进行完工时的测算和完工后的检测评估，及时采取补救措施。

标签：堤防护岸；抛石定位；质量控制；建议中图分类号：TB 文献标识码：A 文章编号：16723198（2012）200176021 引言枞阳江堤位于长江下游左岸，全长83.95km；三个江心洲堤防全长46.6km。

抛石护岸是保持江河岸滩线稳定的有效措施之一。

实践证明，多数崩岸经过抛石护岸治理取得了成功，但是有的工程达不到预期效果，其主要原因是施工监管不力，也有的是前期工作问题。

为了最大限度地发挥投资效益，必须加强施工管理和质量监督，并做好前期工作。

2 石质和级配2.1 抛石质量由于受水流的长期冲刷，必须要求块石具有一定的强度、硬度和良好的水理特性，抛石的石质是保证工程质量的基础。

工程开工前，必须到石料场实地调查，必要时取样进行石质性能测试，检测项目包括摩氏硬度、干湿密度和软化系数等物理力学的特性指标。

硬度是岩石抵抗其表面变形能力的力学指标。

抛石常采用刻痕试验确定摩氏硬度。

岩石的密度主要反映岩石组成的紧密程度，它的数值大小与岩石强度和耐久性成正比。

软化系数反映了岩石粒间连结的减弱程度，是用来说明岩石耐风化、耐水浸蚀的重要力学指标之一。

对于砌筑基础、堤坝和其它水工建筑物的毛石，则要求软化系数不小于0.75。

一般认为软化系数α≥0.80，吸水率ω≤0.50的岩石具有高耐水性和抗冻性。

2.2 抛石的尺寸和级配为了保持护岸块石在水流冲击下处于稳定状态，其折算直径d可按下式估算：d=1.24S1/3，式中S为块石体积（m3）。

有些文献资料规定d≥0.3m，就是从抛石在水流冲刷时保持稳定的要求提出的。

设计时通常对抛石的尺寸限定为0.2～0.5m（20～100kg），其中以0.3～0.4m（30～70kg）为主。

抛石护岸施工及质量控制【摘要】抛石护岸的主要目的是防止河岸崩塌。

抛石护岸施工工序简单，能够直接覆盖在河床冲刷面，造价低，具有良好的防护效果。

本文结合实际工程就抛石护岸的施工控制进行叙述。

【关键词】抛石；护岸；施工一、工程概况该抛石护岸工程（桩号：18+650～20+400）全长1.75km，属新护区。

水下抛石护宽分三个区（Ⅰ、Ⅱ、Ⅲ）Ⅰ区厚80cm，Ⅱ区厚100cm、Ⅲ区厚120cm。

采用平顺抛护形式，抛石工程量131937m3。

二、施工准备施工前，根据监理提供的测量控制点用全站仪建立作业区施工测量控制网，确定施工区域，并在水上设置施工区域标志（浮标），实测水下施工前的地形、断面及流速，并向监理部门提交水下断面测量成果。

会同监理工程师对主供料场和备选料场进行复查。

复查内容包括：石料质量、开采能力、运输方式和能力等。

拟定现场抛投试验计划报监理审批后，选取有代表性开采区的石料及经监理工程师认可的抛投区进行与实际施工条件相仿的现场生产性试验。

抛投试验包括：抛投区水深、流速、漂距、定位船、运料船定位。

必要时请潜水员摸测抛投石料的实际落地部位，以便确定最终的施工参数。

现场生产性试验结束后，将全部成果整理编写成正式报告（包括提出建议采用的施工方法和施工参数）递交监理部门批准后才能进行正式施工。

三、水下抛石施工强度及主要设备、劳动力配置水下抛石总方量131937m3，需使用4条定位船。

100～200t甲板驳装载量平均按90t，考虑装船候港，往返等因素，每艘船两天抛一次并留有备用，则需配置甲板驳36艘，每船抛石安排18人，4艘船同时抛投，共需72人抛投，以上人员、设备安排能够满足施工强度要求。

四、施工程序该工程施工程序为：抛前施工测量放样→现场抛投试验→施工区条格划分→测量放样→定位船的定位→石料船挂靠→抛投石料→测量条格抛投量→补抛→完工水下断面测量。

五、施工方法1. 抛填条（区）格的确定。

根据给定的设计网格及抛石船有效抛投长度和抛入江中的有效抛填宽度及设计抛填厚度确定水上抛填条（区）格的长、宽尺寸，由于该工程使用100～200t的甲板驳石料船，其有效装料长度约20m，其抛填宽度选定为1.5m。

河湖水下抛石护岸工程质量无损检测技术研究水下抛石护岸工程是一种常见的河湖护岸工程形式，其主要目的是在河湖岸线处通过抛掷石块来抵御水流的冲击，保护岸线免受侵蚀。

然而，由于水下环境的限制，对于水下抛石护岸工程的质量检测变得非常困难。

因此，本文将介绍一种基于无损检测技术的水下抛石护岸工程质量检测方法。

水下抛石护岸工程的主要问题是无法直接观测到岸坡和石块的质量状况。

由于水流的冲击，石块可能会出现松动、滑移等问题，从而导致护岸工程的质量下降。

正因如此，需要引入无损检测技术来实时监测石块的质量状况。

目前，在无损检测技术中，超声波应用最为广泛。

超声波能够在材料内部传播，通过探头接收回波信号来分析物体的内部结构和缺陷状况。

对于水下抛石护岸工程的质量检测，可以使用水下超声波探头来检测石块的质量状况。

具体操作如下：第一步，选择适当的水下超声波探头。

由于水下环境的特殊性，探头需要具有水下使用的能力，例如具备防水性能以及良好的耐压能力。

第二步，将水下超声波探头安装在无人潜水器或遥控机器人上。

通过遥控潜水器或机器人，将探头放置在护岸工程的各个位置。

第三步，启动超声波设备，发送超声波信号并接收回波信号。

通过分析回波信号的特征，可以获取石块的质量信息。

最后，根据超声波检测结果，判断石块是否存在松动、滑移等质量问题。

如果存在问题，及时采取补救措施，如重新抛石或加固护岸结构，以确保护岸工程的质量和可靠性。

需要注意的是，在使用超声波进行水下抛石护岸工程质量检测时，需要考虑水下环境对超声波传播和接收的影响。

水的吸收和散射会对超声波传播产生干扰，因此需要对检测数据进行修正。

总之，水下抛石护岸工程质量无损检测技术的研究具有重要的实际意义。

通过引入水下超声波探测技术，可以实时监测石块的质量状况，及时发现并解决质量问题，提高护岸工程的可靠性和寿命。
