电力系统工频过电压的计算与仿真项目课

电力系统工频过电压的计算与仿真项目课

电力系统工频过电压的计算与仿真项目课电力系统是现代社会不可或缺的基础设施之一，而工频过电压是电力系统中常见的一种故障。

为了更好地掌握电力系统的运行和故障处理，我们需要学习电力系统工频过电压的计算与仿真项目课。

一、计算方法电力系统工频过电压的计算方法主要有两种：解析法和数值法。

解析法是通过解析电力系统的方程组来计算过电压，适用于简单的电力系统。

而数值法则是通过计算机模拟电力系统的运行来计算过电压，适用于复杂的电力系统。

在计算过电压时，需要考虑电力系统中的各种参数，如电源电压、线路电阻、电感、电容等。

同时，还需要考虑电力系统中的各种故障情况，如短路、接地故障等。

只有全面考虑这些因素，才能准确地计算出电力系统中的工频过电压。

二、仿真项目为了更好地理解电力系统工频过电压的计算方法，我们需要进行仿真项目。

仿真项目可以通过计算机模拟电力系统的运行来实现，可以更加直观地展示电力系统中的各种参数和故障情况。

在仿真项目中，我们可以模拟电力系统中的各种故障情况，如短路、接地故障等，以及各种保护措施的应对情况。

通过仿真项目，我们可以更加深入地了解电力系统的运行和故障处理，为实际工作提供更好的参考。

三、课程意义电力系统工频过电压的计算与仿真项目课对于电力系统工程师的培养具有重要意义。

通过学习这门课程，我们可以更加深入地了解电力系统的运行和故障处理，为实际工作提供更好的参考。

同时，这门课程还可以培养我们的计算和仿真能力，提高我们的实际操作能力。

这对于我们未来的职业发展具有重要意义。

总之，电力系统工频过电压的计算与仿真项目课是一门非常重要的课程，对于电力系统工程师的培养具有重要意义。

我们应该认真学习这门课程，提高自己的实际操作能力，为电力系统的运行和故障处理做出更大的贡献。

750kV电网简介

750kV电网简介

的总电抗值；
Xd—发电机的纵轴同步电抗； Xq—发电机的横轴同步电抗；
Xd—发电机的暂态电抗。
由公伯峡电厂带750kV线路的自励磁计算
各运行方式下发电机机端到线路末端的等值阻抗
单位：pu
等值R 运行方式 方式1：公伯峡—官亭 方式2：公伯峡—官亭—兰州东，不投电抗器 方式3：公伯峡—官亭—兰州东，投高抗 方式4：公伯峡—官亭—兰州东，投高、低抗 方式5：公伯峡—官亭—兰州东，投低抗 方式6：公伯峡—官亭—兰州东，投330电抗 方式7：公伯峡—官亭—兰州东，投330电抗及高抗 方式8：公伯峡—官亭—兰州东，投330电抗及低抗 方式9：公伯峡—官亭—兰州东，三个电抗全投 0.000997 0.002394 0.002699 0.035814 0.002440 0.002419 0.005502 0.002543 3.53070 0.16103 0.61526 4.71626 0.24191 0.21197 1.61476 0.34808 等值Xc
官亭变 63kV 18.90 25.20 31.49 37.80 44.10 50.38 56.70 59.85 63.00 66.15 69.30 72.47
发电机有功 功率
0.0006 0.0011
发电机无功 功率 -2.0252 -3.6000 -5.6238 -8.0990 -11.0282 -14.3864 -18.2238 -20.3095 -22.5001 -24.8030
三、750kV电网规划
1、示范工程调试试验系统计算
2、75示范工程系统调试试验简介
3、试验中发现的问题简介
1、试验系统简介
2、自励磁计算
3、变压器短路升流试验计算
4、零起升压试验 5、工频过电压计算

电力系统中的工频过电压

电力系统中的工频过电压

其次，从机械过程来看，发电机突然甩掉一部分有功负 荷，而原动机的调速器有一定惯性，在短时间内输入给原动 机的功率来不及减少，主轴上有多余功率，这将使发电机转 速增加。转速增加时，电源频率上升，不但发电机的电势随 转速的增加而增加，而且加剧了线路的电容效应。
高电压工程基础
工频电压升高的限制措施
空载长线容升效应
工频电压升高
暂时过电压 谐振过电压 内部过电压
不对称短路
甩负荷 线性谐振
非线性谐振
参数谐振
切、合空载长线过电压 操作过电压
断路器
切空载变压器过电压
弧光接地过电压
单相接地
电力系统中的工频过电压

工频电压升高对系统中正常运行的电气设备一般没有 危险，但在超高压远距离输电确定绝缘水平时，起着 主要的作用 1）工频电压升高再叠加操作过电压 过电压幅值高 2）影响避雷器的最大允许工作电压 灭弧电压>最高 工频电压 3）持续时间长，对绝缘及运行性能有重大影响 游离、老化、污闪、干扰等 我国500kV电网:要求母线的暂态工频电压升高不超过 工频电压的1.3倍（420kV），线路不超过1.4倍 （444kV），空载变压器允许1.3倍工频电压持续1min
7.2 不对称接地引起的工频过电压



当系统发生单相或两相不对称对地短路故障时，短路 引起的零序电流会使健全相上出现工频电压升高，其 中单相接地时非故障相的电压可达较高的数值，若同 时发生健全相的避雷器动作，则要求避雷器能在较高 的工频电压作用下熄灭工频续流。 单相接地时工频电压升高值是确定避雷器灭弧电压的 依据。 在系统发生单相接地故障时，可以采用对称分量法， 利用复合序网进行分析计算非故障相的电压升高。
arctg

10kV并联电抗器合闸过电压的计算与分析

10kV并联电抗器合闸过电压的计算与分析

10kV并联电抗器合闸过电压的计算与分析印华吴高林（重庆电力科学试验研究院401123）摘要：针对某些变电站出现的对10kV并联电抗器进行合闸操作时开关柜发生爆炸的事故，本文分析了并联电抗器合闸过电压产生的原因，并用EMTP对合闸过电压进行了理论计算。

计算结果表明，真空开关合闸时发生弹跳是合闸过电压产生的主要原因，阻容吸收装置对该类过电压有较好的抑制作用。

关键词：并联电抗器；真空开关；触头弹跳1前言并联电抗器作为电网的无功补偿设备，对于稳定电压、提高供电质量有着重要的意义。

并联电抗器的投切也是电网中较为频繁的操作。

在投切电抗器的时候通常研究的是分闸时真空开关发生截流、重燃产生的过电压，而对合闸时产生的过电压研究较少[1-5]。

但是在某些变电站，对并联电抗器进行合闸操作时，发生了开关柜爆炸的事故。

为此，笔者专门针对并联电抗器合闸时产生的过电压进行了计算分析。

2并联电抗器合闸过电压产生原因分析在对电抗器进行合闸操作时，如果断路器触头同期性差，非全相合闸会产生一个电磁振荡过程，在一定的参数情况下还会产生谐振过电压。

如图1所示，A、B、C三相合闸时，如果合闸时间不一致，回路中就会存在电磁振荡的过程，如果电容和电感的匹配，还会产生谐振过电压。

图1电抗器回路示意图对于某些质量不好的真空开关，在合闸的过程中，开关触头发生弹跳（震动），也会产生过电压。

开关触头的弹跳是指开关的触头发生了一个合上以后又分开，然后又合上的过程，或者持续合上又分开直至完全合上不再分开的过程。

在这个过程中触头分开的距离不大，断口的电弧会发生重燃，截留现象，回路中会产生高频的电磁振荡，产生过电压。

3计算结果及分析利用电磁暂态仿真程序（EMTP），进行了10kV真空开关对并联电抗器进行合闸操作产生过电压的理论计算。

计算原理如下图所示。

图2计算模型计算中的主要参数如下：断路器的截断电流为3A；电抗器电感为42.5L，杂散电容取10PF，配变的入口电容100pF，配变的电感取10L。

电力系统过电压复习题目_答案

电力系统过电压复习题目_答案

电力系统过电压数值仿真计算1 我国1974年在西北地区建成刘（家峡）- 天（水）- 关（中）首条330kV输电线路，1981年建成平（顶山）- 武（昌）第一条500kV线路，2005年西北地区建设的第一条750kV 线路投入运行，交流1000kV和直流 800kV输电系统正在积极推进中。

2 电力系统电压等级的提高，意味着设备绝缘水平提高。

电力系统的绝缘包括发电厂、变电所电气设备的绝缘以及线路的绝缘。

他们在运行中除承受正常运行时的工作电压外，还将承受各类过电压，如工频过电压、操作过电压以及雷电过电压。

通常情况下，由于电力系统电磁暂态产生的过电压在确定绝缘水平中起决定性作用。

3 在电力系统中，由于断路器的操作、故障或其他原因，使系统参数发生变化，引起电网内部电磁能量的转化或传递，产生电压升高称为内部过电压。

内部过电压分为两类操作过电压、暂时过电压。

把频率为工频或接近工频的过电压称为工频过电压，它是由系统中长线的电容效应、不对称接地故障、甩负荷引起的。

对因系统的电感、电容参数配合不当，出现的各类持续时间长、波形周期性重复的谐振现象及其电压升高称为谐振过电压。

4 所谓绝缘配合，就是综合考虑电气设备在电力系统中可能承受的各种电压（工作电压及过电压）、保护装置的特性和设备绝缘对各种作用电压的耐受特性，合理的确定设备必要的绝缘水平，以使设备的造价、维修费用和设备绝缘故障引起的事故损失降低，达到在经济上和安全运行上总体效益最高的目的。

5 电力系统过电压的研究方法暂态网络分析仪（TNA）、计算机的数值计算、系统的现场实测。

6 目前在世界范围内，使用计算机数字仿真技术研究电力系统电磁暂态现象有哪些程序？EMTP、PSCAD/EMTDC（1）Dommel_Bergeron_Method编制了EMTP(Electro_Magnetic_Transient_Program)，在世界范围内获得了广泛的使用。

（2）加拿大曼尼托巴（Manitoba）直流输电研究中心开发完善并形成了PSCAD/EMTDC(Electro_Magnetic_Transients_Including_DC)，在世界范围内获得了成功的使用。

某水电站过电压计算及分析

某水电站过电压计算及分析

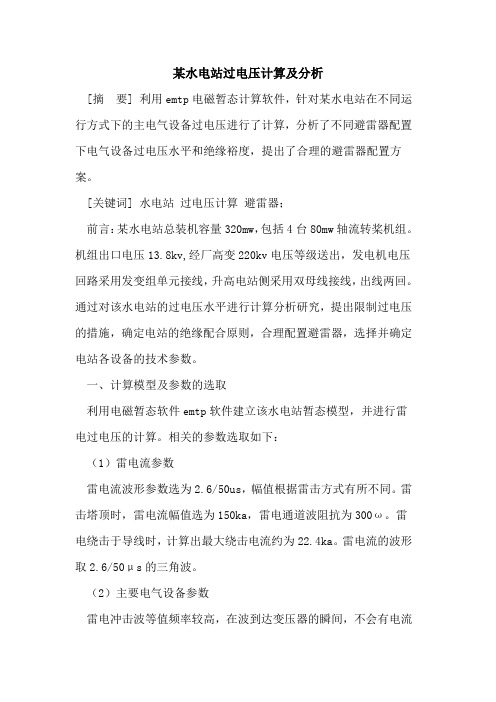

某水电站过电压计算及分析[摘要] 利用emtp电磁暂态计算软件，针对某水电站在不同运行方式下的主电气设备过电压进行了计算，分析了不同避雷器配置下电气设备过电压水平和绝缘裕度，提出了合理的避雷器配置方案。

[关键词] 水电站过电压计算避雷器；前言：某水电站总装机容量320mw，包括4台80mw轴流转桨机组。

机组出口电压13.8kv,经厂高变220kv电压等级送出，发电机电压回路采用发变组单元接线，升高电站侧采用双母线接线，出线两回。

通过对该水电站的过电压水平进行计算分析研究，提出限制过电压的措施，确定电站的绝缘配合原则，合理配置避雷器，选择并确定电站各设备的技术参数。

一、计算模型及参数的选取利用电磁暂态软件emtp软件建立该水电站暂态模型，并进行雷电过电压的计算。

相关的参数选取如下：（1）雷电流参数雷电流波形参数选为2.6/50us，幅值根据雷击方式有所不同。

雷击塔顶时，雷电流幅值选为150ka，雷电通道波阻抗为300ω。

雷电绕击于导线时，计算出最大绕击电流约为22.4ka。

雷电流的波形取2.6/50μs的三角波。

（2）主要电气设备参数雷电冲击波等值频率较高，在波到达变压器的瞬间，不会有电流流过电感。

所以，在电压波作用到变压器的5 us内，变压器对外的作用可以等效为一个入口电容。

在过电压计算时，变压器及变电站各主要设备均用入口电容来模拟，具体参数如表1所示。

（3）避雷器电气参数及布置线路侧、母线及主变侧避雷器型号依次为y10w-204/532、y10w5-200/520、y1.5w-144/320，具体参数见表2。

仿真模型中通过输入非线性电阻的伏安特性来模拟避雷器，动作参考电压取额定电压的2倍。

（4）典型计算条件无论是远区落雷还是近区落雷，单线单变的运行方式都是最严重的情况，在这种运行方式下雷电流经过的线路少，电容小，雷电流分流情况差，其过电压最严重。

所以，本文在不作特殊说明时，计算方式的选择为：“一线一变”。
