超声波透视法在桥梁桩基检测中的应用

超声波透射法在桩基完整性检测中的应用
桩基作为建筑物的重要支撑结构，承担着重要的荷载传递作用。

因此，保证桩基的完好性一直是工程师需要考虑的重要问题。

然而，由于桩基藏在地底下，无法直接观察，传统的完整性检测方法往往受到限制。

超声波透射法是通过超声波在材料中的透射和反射来确定材料内部的缺陷或异物。

针对桩基完整性检测的情况，超声波透射法主要分为两类：
另一种是对于钢筋混凝土桩的检测。

钢筋混凝土桩是一种桩基形式，它采用钢筋与混凝土相互作用，形成一种互补的结构，不仅能够承担力学荷载，还能够有效地延长使用年限。

然而，钢筋混凝土桩也会因为各种原因出现损坏情况。

而超声波透射法可以直接针对钢筋混凝土桩进行检测，从而探测桩内部钢筋的锈蚀、钢筋与混凝土的粘结情况、混凝土的波速变化等问题，判断钢筋混凝土桩是否存在完整性问题。

除此之外，超声波透射法在桩基中的应用还包括对已经安装的桩基进行质量验收、对桩基的加固加强情况进行评估、对旧桥、老楼房进行桩基完整性调查等，不仅能有效地发现桩基中存在的问题，还可以为后续的工程设计、建设等提供有力的数据支撑。

然而，超声波透射法的检测结果受到其技术条件的限制，如探头的选取、超声波传播路径、环境因素的影响等。

同时，超声波透射法的检测结果还需要进行分析比对才能得出有效结论，需要专业人员仔细分析。

超声波检测技术在桥梁桩基检测中的应用
一、超声波检测技术概述
超声波是指频率高于20kHz的声波，其在固体中传播时会受到材料密度、弹性模量等
性质的影响，因此可以通过超声波在材料中传播的速度、衰减等参数来对材料的内部结构
和缺陷进行检测。

超声波检测技术是一种非破坏性检测技术，其原理是利用超声波在材料中传播时的特
性来检测材料内部的缺陷、损伤等情况。

通过超声波检测技术，可以对材料的强度、密度、厚度等参数进行检测，并且可以检测到材料内部的裂纹、空洞、腐蚀等缺陷，是一种非常
有效的质量检测手段。

1. 桩基的质量检测
超声波检测技术可以用于对桩基的质量进行检测。

在桥梁施工过程中，桩基承担着承
载桥梁荷载的重要作用，因此其质量对桥梁的安全稳定性有着至关重要的影响。

通过超声
波检测技术可以对桩基的混凝土强度、密度等参数进行检测，可以及时发现桩基中的裂缝、空洞等缺陷，确保桩基的质量符合设计要求。

超声波检测技术还可以用于对桩基的损伤进行检测。

在桥梁使用过程中，桩基会受到
各种外部因素的影响，可能出现裂缝、腐蚀等损伤情况。

通过超声波检测技术可以对桩基
的内部结构进行全面检测，及时发现桩基的损伤情况，为后续的维护提供重要依据。

以上就是超声波检测技术在桥梁桩基检测中的应用情况。

通过超声波检测技术可以对
桥梁桩基进行全面的质量、损伤、完整性等方面的检测，为桥梁的安全稳定性提供重要保障。

随着科技的不断发展，超声波检测技术将在桥梁工程中发挥越来越重要的作用，为桥
梁的安全使用提供更加可靠的保障。

超声波透射法在桩基完整性检测中的应用随着经济和社会的快速发展，桥梁、高速公路、建筑物、地铁等都是现代城市基础设施建设的重点工程。

而这些基础设施中桩基是其中一个重要的组成部分。

桩基在工程建设过程中承担着重要的支撑作用，安全稳定的桩基是基础设施建设关键位置，因此桩基的完整性检测至关重要。

目前，针对桩基完整性检测的方法比较多样，其中超声波透射法是一种非常有效的方法。

超声波透射法原理超声波透射法是一种利用超声波在材料中传播的速度和衰减规律来检测材料缺陷的方法。

超声波透射法是一种非破坏检测方法，通过发射超声波，将超声波在被检测的物体内部传播，收集传播过程中的声波信号，然后对信号进行分析处理，从而得出被检测材料内部的缺陷信息，具有非常高的准确度和可靠性。

桩基完整性检测是对桩基进行质量监控和质量评估的过程。

超声波透射法在桩基完整性检测中的应用可以有效地检测出桩身、桩肢的质量状况，同时检测出桩身中出现的缺陷，比如裂纹、孔洞、钢筋之间的空洞以及厚度变化等问题。

超声波透射法的检测能力很强，可以探测出桩身中的细小缺陷和裂纹。

此外，它也可以检测出桩肢中的不同层次的内部缺陷。

在桩基的完整性检测中，首先需要在桩体的一侧及两侧各选择一个有效检测点，然后在检测点处使用超声波探头对桩体进行检测。

通过检测超声波传播的速度和衰减规律等，就可以得出桩体内部的缺陷信息，并绘制出相应的桩体缺陷图和桩体缺陷图谱。

1.高准确性。

超声波探测技术的精度高，能够对桩体内部的缺陷进行高精度的检测。

2.快速高效。

超声波透射法无需破坏性地进行检测，可以快速地获取检测数据。

3.可靠性好。

超声波透射法可以检测桩体不同位置、层数、方向等信息，可以全面、准确地评估桩体的性能和完整性。

4.安全性高。

超声波透射法采用了无损检测技术，对桩体不会造成任何破坏，安全。

总之，超声波透射法在桩基完整性检测中应用非常广泛，并被广泛认可。

它具有高准确性、快速高效、可靠性好、安全性高等优点。

超声波透射法在桩基完整性检测中的应用
超声波透射法是一种常用于桩基完整性检测的无损检测方法。

它通过发送超声波信号，利用超声波在材料中传播的特性，在桩基内部或周围的材料中发现可能存在的缺陷或损伤。

本文将重点介绍超声波透射法在桩基完整性检测中的应用。

超声波透射法在桩基完整性检测中主要应用于以下几个方面：第一，超声波透射法可
以用于检测桩身内部的缺陷。

当桩体内部存在裂缝或夹杂物时，超声波透射法可以发现并
定位这些缺陷，从而评估桩身的完整性。

第二，超声波透射法还可以用于检测桩身与桩帽
之间的粘结情况。

当桩身与桩帽之间存在松动或剥离时，超声波透射法可以检测到反射信
号的强度变化，进而评估粘结的情况。

超声波透射法还可以用于检测桩顶和桩基底部的完
整性。

当桩顶或桩基底部存在缺陷时，超声波透射法可以发现这些缺陷，并评估其对桩基
整体的影响。

在进行超声波透射法检测时，首先需要选择合适的探头。

探头的选择应根据不同类型
的桩基、结构尺寸和检测要求进行。

然后将探头固定在待测部位上，并调整超声波发射和
接收的参数，以保证测试的准确性和可靠性。

在测试过程中，需要对超声波信号进行实时
监测和记录，并分析信号的变化，以判断是否存在缺陷或损伤。

根据超声波透射法的测试
结果，评估桩基的完整性，并制定相应的维修和加固措施，以确保桩基的安全和可靠。

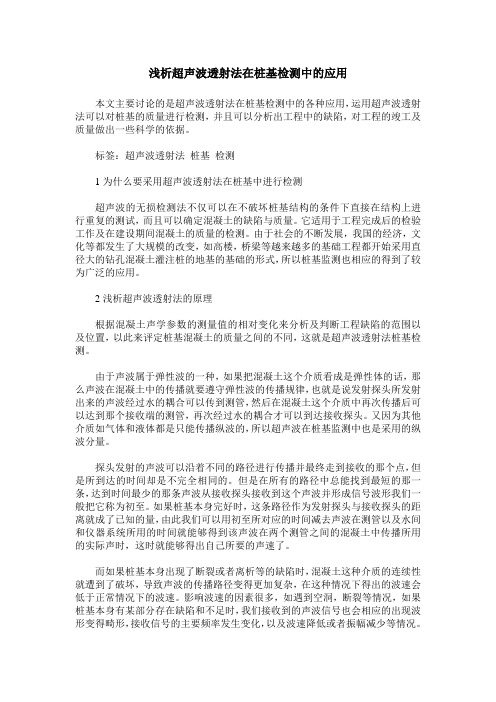

浅析超声波透射法在桩基检测中的应用本文主要讨论的是超声波透射法在桩基检测中的各种应用，运用超声波透射法可以对桩基的质量进行检测，并且可以分析出工程中的缺陷，对工程的竣工及质量做出一些科学的依据。

标签：超声波透射法桩基检测1为什么要采用超声波透射法在桩基中进行检测超声波的无损检测法不仅可以在不破坏桩基结构的条件下直接在结构上进行重复的测试，而且可以确定混凝土的缺陷与质量。

它适用于工程完成后的检验工作及在建设期间混凝土的质量的检测。

由于社会的不断发展，我国的经济，文化等都发生了大规模的改变，如高楼，桥梁等越来越多的基础工程都开始采用直径大的钻孔混凝土灌注桩的地基的基础的形式，所以桩基监测也相应的得到了较为广泛的应用。

2浅析超声波透射法的原理根据混凝土声学参数的测量值的相对变化来分析及判断工程缺陷的范围以及位置，以此来评定桩基混凝土的质量之间的不同，这就是超声波透射法桩基检测。

由于声波属于弹性波的一种，如果把混凝土这个介质看成是弹性体的话，那么声波在混凝土中的传播就要遵守弹性波的传播规律，也就是说发射探头所发射出来的声波经过水的耦合可以传到测管，然后在混凝土这个介质中再次传播后可以达到那个接收端的测管，再次经过水的耦合才可以到达接收探头。

又因为其他介质如气体和液体都是只能传播纵波的，所以超声波在桩基监测中也是采用的纵波分量。

探头发射的声波可以沿着不同的路径进行传播并最终走到接收的那个点，但是所到达的时间却是不完全相同的。

但是在所有的路径中总能找到最短的那一条，达到时间最少的那条声波从接收探头接收到这个声波并形成信号波形我们一般把它称为初至。

如果桩基本身完好时，这条路径作为发射探头与接收探头的距离就成了已知的量，由此我们可以用初至所对应的时间减去声波在测管以及水间和仪器系统所用的时间就能够得到该声波在两个测管之间的混凝土中传播所用的实际声时，这时就能够得出自己所要的声速了。

而如果桩基本身出现了断裂或者离析等的缺陷时，混凝土这种介质的连续性就遭到了破坏，导致声波的传播路径变得更加复杂，在这种情况下得出的波速会低于正常情况下的波速。

超声波检测技术在桥梁桩基检测中的应用随着现代交通建设的迅速发展，桥梁建设已成为城市化进程中不可或缺的一部分。

而桥梁的安全与稳定性则是交通安全的重要保障之一。

桥梁的桩基是支撑桥梁结构的重要部分，其质量和稳定性直接关系到桥梁的安全使用。

对桥梁桩基的质量和安全进行及时有效的检测和监测显得尤为重要。

而超声波检测技术则为桥梁桩基的检测提供了一种新的可能。

其不仅可以非破坏地获取桩基的信息，还可以实现全面、迅速、精确地检测。

超声波检测技术在桥梁桩基检测中的应用具有很高的价值和广阔的发展前景。

本文将从超声波检测技术的原理、优势及在桥梁桩基检测中的应用等方面进行详细阐述。

一、超声波检测技术的原理超声波检测技术是利用超声波在介质中传播的特性，对被测对象进行检测的一种技术。

其原理是通过超声波的发射和接收来获取被测对象内部的信息。

发射装置发射超声波，超声波在被测对象内部传播并在不同材料和缺陷之间发生反射和散射，接收装置接收反射超声波的信号，并对其进行处理分析，从而得出被测对象的内部结构、缺陷以及物理性能等信息。

二、超声波检测技术在桥梁桩基检测中的优势1. 非破坏性超声波检测技术是一种非破坏性检测技术，可以在不破坏被测对象的情况下获取被测对象的内部信息。

这一点对于桥梁桩基的检测尤为重要，可以避免对桩基结构的破坏，保持被测对象的完整性。

2.高精度超声波检测技术具有高精度的优势，可以对被测对象进行精确的检测和定位。

对于桥梁桩基的检测来说，可以实现对桩基内部缺陷的精准检测，为后续的维护和修复提供准确的数据支持。

3.全面性超声波检测技术可以对被测对象进行全面的检测，不受材料和结构的限制。

对于桥梁桩基的检测来说，可以全面了解桩基的内部结构和质量，有助于对桥梁结构的整体把握。

4.快速性超声波检测技术具有快速检测的特点，可以迅速获取被测对象的信息。

对于桥梁桩基的检测来说，可以在短时间内完成对多个桩基的检测，提高工作效率。

三、超声波检测技术在桥梁桩基检测中的应用1. 检测桩基质量超声波检测技术可以用于检测桩基的质量，对桩基的内部结构和材料特性进行全面、精确的分析。

桥梁混凝土桩基检测中超声波检测技术的应用摘要：我国提出了大力发展交通事业以提升现代化建设的战略举措。

在交通工程建设中，打造更加安全可靠的现代化桥梁成为建设施工中的重要一环，无论是在城市立体交通建设中还是在中西部山地丘陵地区的交通设施建设中，桥梁施工技术都被广泛应用，因此，研发现代工程检测技术是提升桥梁建设质量水平的重要路径，对我国现代化建设事业具有重要意义，其中的超声波检测技术可以高效地对桥梁桩基质量进行检测，从而更好地保障现代化桥梁工程的施工质量。

关键词：桥梁；混凝土桩基；检测；超声波检测；技术应用桥梁工程的建设规模越来越大，对质量安全也提出了更高要求。

要确保桩基基础部分的安全性与稳定性，还需采用适宜可靠的技术手段，对其进行全方位的检测，提高质量控制工作的落实成效。

在桩基检测中引入超声波检测技术，能够对目标结构的各项强度参数进行准确检测，获取精准真实的数据结果，为后续施工工序的顺利开展奠定坚实基础。

1桥梁桩基混凝土超声波检测技术原理借助于超声脉冲发射源，向混凝土内部射入调频弹性脉冲波，然后通过专门的接收系统，对脉冲波在混凝土内部传播过程中呈现出的波动特征进行接收，并予以准确记录，这就是超声波检测技术的基本原理。

将超声波检测法应用到桩基检测中，主要是结合波的传播特点，其中混凝土桩基起到弹性介质的作用，当桩身各横截面或内部穿过超声波时，即可获取相应的参数信息，与检测仪器相配合，即可有效地处理脉冲信号形式的检测数据，进而对混凝土桩基结构内部是否连续、完整进行评估与判断。

2使用声波透射技术进行桥梁桩基检测的方法使用声波透射技术进行桥梁桩基检测的3种方法分别是：桩内单孔透射法、桩外孔透射法和桩内跨孔透射法。

2.1桩内单孔透射法该方法往往作为钻芯检测的一种补充手段使用。

所谓桩内单孔投射法，就是在桩基内部预留1个单孔，在孔中安装1个换能器，换能器同时拥有发射装置和接收装置，在进行检测时，通过添加隔音材料对整个系统进行内部隔离，换能器发射超声波后，超声波通过耦合剂穿透到混凝土中，最后返回到不同接收器上，通过获得的声学参数可有效测量混凝土桩基的内部结构。

超声波检测技术在桥梁桩基检测中的应用超声波检测技术是一种利用超声波来检测材料内部结构和瑕疵的技术。

它能够通过对材料内部超声波波速、衰减和散射的检测，来获取材料的内部结构信息和缺陷信息。

这种技术具有非破坏性、高精度、快速、准确、可视化等特点，因此在桥梁桩基检测中得到了广泛的应用。

超声波检测技术可以用于桩基的质量检测。

桩基是桥梁承载结构的重要组成部分，其质量直接关系到桥梁的安全性和稳定性。

通过超声波检测技术，可以对桩基的混凝土质量进行检测，包括混凝土的密实度、均匀性、裂缝等情况，从而及时发现桩基内部的质量问题并加以修复，保证桩基的承载能力和使用寿命。

超声波检测技术可以用于桩基的定位和尺寸检测。

在桥梁施工中，桩基的定位和尺寸是非常重要的，而传统的检测方法往往需要进行开挖或者破坏性检测，给桥梁建设带来不便。

而超声波检测技术可以通过测量超声波的传播时间和波速，从而实现对桩基的准确定位和尺寸的快速检测。

这种非破坏性的检测方法不仅可以节省时间和成本，还可以保证桥梁施工的顺利进行。

超声波检测技术还可以用于对桩基的缺陷检测。

在桥梁使用过程中，桩基可能会出现各种缺陷，比如裂缝、松软带、疏松带等。

而这些缺陷可能会对桩基的使用性能和安全性造成严重影响。

通过超声波检测技术，可以对桩基内部的缺陷情况进行全面检测，包括缺陷的位置、大小、形状等，为后续的维护和修复工作提供重要的参考依据。

超声波检测技术在桥梁桩基检测中具有着重要的应用价值。

它不仅可以对桩基的质量、定位、尺寸和缺陷进行快速、准确、非破坏性的检测，还可以为桥梁的设计、建设和维护提供重要的技术支持。

在未来的桥梁建设和检测中，超声波检测技术将会得到更加广泛的应用，为城市的发展和居民的生活安全保驾护航。

超声波透射法在公路桥梁基桩检测中的应用摘要：为保证公路桥梁工程的安全性，确定其实际承载能力，进行公路桥梁基桩检测是必然要求，超声波透射法以其使用简便、技术先进、稳定可靠、检测结果精准等优势广泛应用于公路桥梁基桩检测中。

首先对超声波透射法的基本原理和适用范围进行分析，以中山至阳春高速公路开平至阳春段 TJ-08 标为实际案例，结合工程实际，对公路桥梁基桩检测中超声波透射法的应用要点进行探究，以防止检测结果因操作不当产生较大偏差，为类似公路桥梁基桩检测提供参考依据。

关键词：超声波透射法；公路桥梁；基桩检测；应用要点随着我国公路交通网络的不断扩张，公路施工压力越来越大，一方面要保证施工质量，保证公路使用寿命，另一方面要保证施工时效。

桥梁工程是公路建设不可回避的施工重点和难点，也为缓凝土灌注桩、大量混凝土灌注桩应用于桥梁工程提供了发展契机，对公路桥梁工程的施工安全和质量保障产生了直接影响。

因此，无损检测技术开始进入公路桥梁检测市场，尤以超声波透射法的应用为最佳。

超声波透射法可以进行局部检测，对特定位置的数据信息进行瞄准透射，发现撞击中存在的瑕疵，精准判定目标位置，为基桩检测的精准预判提供了极为可靠的判定依据。

1、超声波透射法的基本原理和应用范围1.1 公路桥梁基桩检测采用超声波透射法原理超声波透射法检测基桩的完整性主要是根据声参量的变化，对混凝土灌注桩桩的体部缺陷和完整性进行评价的有效方法，它通过在桩内预埋多根声测管，在管内沿探头逐点检测，以声参量的变化确定缺陷位置和桩体的完整性评定。

这一过程主要体现声波的特性，为基桩探测提供良好的通道环境，首先要在被测桩内部预埋设两根及两根以上垂直平行的声测管，设置探测通道，在声测管中导入适量清水，然后将超生脉冲发射器和接收换能器放置在声测管中，利用超声波仪器激励发射产生波动的换能器。

然后超声脉冲穿透桩体，穿过混凝土，再传到接收换能器，这个过程中超声脉冲传到桩体有缺陷的地方，就会产生波形的变化，然后根据波形的变化来判断基桩有没有缺陷，这样做进一步的检查就很方便了，我们在做基础桩体缺陷的时候，可以根据这个波形的变化来判断这个问题。

超声波检测技术在桥梁桩基检测中的应用1. 超声波检测技术原理超声波是指频率高于人类能够听到的声音频率的机械波，其频率一般在20kHz以上。

超声波检测技术利用超声波在材料中传播的特性，通过发送一定频率的超声波到被测物体中，然后接收反射回来的超声波，从而通过分析超声波的传播时间、幅度、衰减等信息来判断被测物体的内部结构、质量状况和存在缺陷的位置和性质。

超声波检测技术因其非破坏性、高精度、直观等优点，广泛应用于建筑材料、桥梁结构、管道、焊缝等领域的质量和安全性检测。

(1) 桩基质量评估超声波检测技术可以直接检测桩基的混凝土质量和内部缺陷情况，通过监测超声波在混凝土中的传播速度和衰减情况，可以判断混凝土的密实性和质量情况。

如果桩基混凝土存在空洞、裂缝、不同密实度等缺陷，其超声波传播速度和衰减程度会发生变化，通过分析这些参数可以准确评估桩基的质量状况，为后续施工和桥梁使用提供可靠的数据支持。

(2) 桩基完整性检测超声波检测技术可以进行桩基的完整性检测，通过分析超声波在桩基中的传播情况，可以判断桩基是否存在开裂、锈蚀等问题。

特别是在海洋、河道等潮湿环境下，桩基易受到腐蚀和侵蚀，超声波检测技术可以及时发现桩基的腐蚀和侵蚀情况，为维护和修复提供及时的数据支持。

超声波检测技术可以对桩基的强度进行检测，通过分析超声波在材料中的传播速度和衰减情况，可以判断桩基的抗压、抗拉强度等力学性能。

这对于已经使用一段时间的桩基来说尤为重要，如果桩基强度不足会给桥梁的使用安全造成威胁，因此对桩基强度进行定期检测是非常必要的。

(4) 桩基的动态管桩检测超声波检测技术还可以应用于桥梁的动态管桩检测。

通过在管桩内部放置超声波传感器，可以实时监测管桩内部的应力、位移等情况，为管桩的受力和变形提供实时监测和分析，保障管桩的工作性能和安全性。

3. 超声波检测技术在桩基检测中的优势(1) 高精度：超声波检测技术可以提供高精度的检测数据，可以检测到微小的缺陷和变化，为桩基的质量评估提供可靠的依据。
