北京54坐标与西安80坐标相互转换的两种方法

北京54坐标系转80西安坐标系的简便方法测绘技术资料2009-12-15 23:42:01 阅读1405 评论2 字号：大中小看了最近的博客，好多网友都是奔着坐标系转换来的。

我知道，最近矿业权核查要用到BJ54转西安80。

下面的方法委实复杂了些，就连我都没有耐心一步步做下去。

其实坐标系转换没有那么复杂的。

我在实际工作一般用另一种方法：1。

首先在测量区域内搜集三到五个高等级三角点，当然根据工作要求，实在没有办法搜集稍低等级的已知点也可以。

最少要保证三个。

要保证已知点具有两套坐标，既要有1954年北京坐标系，而且要有1980西安坐标系。

2。

从网上下载一个COORD的坐标转换软件。

3。

打开COORD程序，首先新建一个文件，根据测区内经纬度，设定“中央子午线”的经度。

然后选择“计算七参数”。

（根据矿业权核查指南要求：小于400平方公里也可以用四参数，大于400平方公里要用七参数转换。

四参数用到两个已知点就行了。

七参数要用到三个已知点。

）4。

七参数计算很简单，就是输入三个具有54和80的对应点。

确定后点击计算就行了。

就会自动计算出七参数。

5。

然后选上七参数，就可以进行坐标转换了。

如图：西安80坐标系与北京54坐标系的转换默认分类2007-08-31 13:38:10 阅读145 评论1 字号：大中小西安80坐标系与北京54坐标系其实是一种椭球参数的转换作为这种转换在同一个椭球里的转换都是严密的，而在不同的椭球之间的转换是不严密，因此不存在一套转换参数可以全国通用的，在每个地方会不一样，因为它们是两个不同的椭球基准。

那么，两个椭球间的坐标转换，一般而言比较严密的是用七参数布尔莎模型，即 X 平移， Y 平移， Z 平移， X 旋转（WX）， Y 旋转（WY）， Z 旋转（WZ），尺度变化（DM ）。

要求得七参数就需要在一个地区需要 3 个以上的已知点。

如果区域范围不大，最远点间的距离不大于 30Km（经验值），这可以用三参数，即 X 平移， Y 平移， Z 平移，而将 X 旋转， Y 旋转， Z 旋转，尺度变化面DM视为 0 。

转化原理
北京54坐标到西安80坐标转换小结
1、北京54和西安80是两种不同的大地基准面，不同的参考椭球体，因而两种地图下，同一个点的坐标是不同的，无论是三度带六度带坐标还是经纬度坐标都是不同的。

2、数字化后的得到的坐标其实不是WGS84的经纬度坐标，因为54和80的转换参数至今没有公布，一般的软件中都没有54或80投影系的选项，往往会选择WGS84投影。

3、WGS8
4、北京54、西安80之间，没有现成的公式来完成转换。

4、对于54或80坐标，从经纬度到平面坐标（三度带或六度带）的相互转换可以借助软件完成。

5、54和80间的转换，必须借助现有的点和两种坐标，推算出变换参数，再对待转换坐标进行转换。

（均靠软件实现）
6、在选择参考点时，注意不能选取河流、等高线、地名、高程点，公路尽量不选。

这些在两幅地图上变化很大，不能用作参考。

而应该选择固定物，如电站，桥梁等。

北京54坐标与西安80坐标相互转换的两种方法方法一：使用大地坐标系进行坐标转换大地坐标系是一种用来描述地球表面上任意点位置的坐标系统。

在大地坐标系中，地球被近似看作一个椭球体，通过经度和纬度来确定其中一点的位置。

下面是北京54坐标与西安80坐标相互转换的步骤：1.将北京54坐标转换为大地坐标系的经纬度坐标：-首先，将北京54坐标转换为北京54平面坐标系的坐标值。

-然后，利用北京54平面坐标系到大地坐标系的转换公式，将北京54平面坐标系的坐标值转换为大地坐标系的经纬度坐标。

2.将大地坐标系的经纬度坐标转换为西安80平面坐标系的坐标值：-利用大地坐标系到西安80平面坐标系的转换公式，将经纬度坐标转换为西安80平面坐标系的坐标值。

3.将西安80平面坐标系的坐标值转换为西安80经纬度坐标：-利用西安80平面坐标系到大地坐标系的转换公式，将西安80平面坐标系的坐标值转换为西安80经纬度坐标。

4.将西安80经纬度坐标转换为北京54平面坐标系的坐标值：-利用大地坐标系到北京54平面坐标系的转换公式，将西安80经纬度坐标转换为北京54平面坐标系的坐标值。

方法二：使用投影坐标系进行坐标转换投影坐标系是一种用来将三维地球表面映射到平面上的坐标系统。

在投影坐标系中，地球被投影到一个平面上，通过平面坐标来表示地球上其中一点的位置。

下面是北京54坐标与西安80坐标相互转换的步骤：1.将北京54坐标转换为投影坐标系的坐标值：-利用北京54平面坐标系到投影坐标系的转换公式，将北京54平面坐标系的坐标值转换为投影坐标系的坐标值。

2.将投影坐标系的坐标值转换为西安80平面坐标系的坐标值：-利用投影坐标系到西安80平面坐标系的转换公式，将投影坐标系的坐标值转换为西安80平面坐标系的坐标值。

3.将西安80平面坐标系的坐标值转换为北京54平面坐标系的坐标值：-利用西安80平面坐标系到北京54平面坐标系的转换公式，将西安80平面坐标系的坐标值转换为北京54平面坐标系的坐标值。

“北京54坐标系”转“西安80坐标系”首先将MAPGIS平台的工作路径设置为“…..\北京54转西安80”文件夹下。

下面我们来讲解“北京54坐标系”转“西安80坐标系”的转换方法和步骤。

一、数据说明北京54坐标系和西安80坐标系之间的转换其实是两种不同的椭球参数之间的转换，一般而言比较严密的是用七参数布尔莎模型，即X平移，Y平移，Z平移，X旋转（WX），Y旋转（WY），Z旋转（WY），尺度变化（DM）。

若得七参数就需要在一个地区提供3个以上的公共点坐标对（即北京54坐标下x、y、z和西安80坐标系下x、y、z），可以向地方测绘局获取。

二、“北京54坐标系”转“西安80坐标系”的操作步骤启动“投影变换模块”，单击“文件”菜单下“打开文件”命令，将演示数据“演示数据_北京54.WT”、“演示数据_北京54.WL”、“演示数据_北京54.WP”打开，如图1所示：图11、单击“投影转换”“单下“S坐标系转换”“令，系统弹出“转换坐标值”“话框，如图2所示：图2⑴、在“输入”一栏中，坐标系设置为“北京54坐标系”，单位设置为“线类单位－米”；⑵、在“输出”一栏中，坐标系设置为“西安80坐标系”，单位设置为“线类单位－米”；⑶、在“转换方法”一栏中，单击“公共点操作求系数”项；⑷、在“输入”一栏中，输入北京54坐标系下一个公共点的（x、y、z），如图2所示；⑸、在“输出”一栏中，输入西安80坐标系下对应的公共点的（x、y、z），如图2所示；⑹、在窗口右下角，单击“输入公共点”按钮，右边的数字变为1，表示输入了一个公共点对，如图2所示；⑺、依照相同的方法，再输入另外的2个公共点对；⑻、在“转换方法”一栏中，单击“七参数布尔莎模型”项，将右边的转换系数项激活；⑼、单击“求转换系数”菜单下“求转换系数”命令，系统根据输入的3个公共点对坐标自动计算出7个参数，如图3所示，将其记录下来；然后单击“确定”按钮；图32、单击“投影转换”菜单下“编辑坐标转换参数”命令，系统弹出“不同地理坐标系转换参数设置”对话框，如图4所示；图4在“坐标系选项”一栏中，设置各项参数如下：源坐标系：北京54坐标系；目的坐标系：西安80坐标系；转换方法：七参数布尔莎模型；长度单位：米；角度单位：弧度；然后单击“添加项”按钮，则在窗口左边的“不同椭球间转换”列表中将该转换关系列出；在窗口下方的“参数设置”一栏中，将上一步得到的七个参数依次输入到相应的文本框中，如图4所示；单击“修改项”按钮，输入转换关系，并单击“确定”按钮；接下来就是文件投影的操作过程了。

“北京54坐标系”转“西安80坐标系”的转换方法和步骤“北京54坐标系”和“西安80坐标系”是中国两个常用的大地坐标系，它们分别以北京和西安为基准点建立起来的。

如果需要将一个点的坐标从“北京54坐标系”转换到“西安80坐标系”，可以按照以下步骤进行转换：步骤一：了解北京54坐标系和西安80坐标系的基本参数要进行坐标转换，首先需要了解两个坐标系的基本参数，包括椭球体参数和坐标变换参数。

北京54坐标系和西安80坐标系之间的坐标变换参数是一个七参数的转换模型，包括三个平移参数（ΔX，ΔY，ΔZ），三个旋转参数（Rx，Ry，Rz），以及一个尺度参数M。

步骤二：进行椭球面上的坐标转换将北京54坐标系的椭球面上的坐标转换为西安80坐标系的椭球面上的坐标。

这里主要涉及到椭球面上的经纬度转换。

1.将北京54坐标系的经度L转换为弧度单位λ：λ=(L-λ0)×π/180，其中，L为北京54坐标系下的经度，λ0为北京54坐标系的中央子午线经度。

2.使用以下公式将λ转换为西安80坐标系下的经度L1：L1 = λ - ΔL + ΔL×sin(2λ) + ΔB×sin(4λ) +ΔB2×sin(6λ) + ΔB3×sin(8λ) + ΔB4×sin(10λ)其中，ΔL为经度的差异，ΔB为纬度的差异。

3.使用以下公式将北京54坐标系下的纬度B转换为西安80坐标系下的纬度B1：B1 = B - ΔL×cos(2B) - ΔL2×cos(4B) - ΔL3×cos(6B) -ΔL4×cos(8B)其中，ΔL为经度的差异。

步骤三：进行三维平面上的坐标转换将椭球面上的坐标转换为地球上的实际坐标。

这里主要涉及到三维平面上的坐标转换。

1.假设在北京54坐标系下，特定点的XYZ坐标为(X,Y,Z)。

2.使用以下公式将北京54坐标系下的XYZ坐标转换为西安80坐标系下的XYZ坐标(X1,Y1,Z1)：X1=X+MZ+RzY-RyZ+ΔXY1=Y-RzX+MY+RxZ+ΔYZ1=Z+RyX-RxY+MZ+ΔZ其中，ΔX、ΔY、ΔZ为平移参数，Rx、Ry、Rz为旋转参数，M为尺度参数。

54北京坐标1.5度带转80西安3度带1、打开54北京坐标1.5度带坐标，复制文本到EXCEL中，加系数值，用连接符连接界址点、X坐标和Y坐标如：=A1&“，”&B1+3120000&“，”&C1+500000其中A1是界址点，B1是X坐标，C1是Y坐标，连接的&“，”&符号是在英文格式下生成的。

其结果如下图1：2、1.5度带转3度带在这一过程中只需从上一步的结果中复制坐标到高斯坐标转换软件转换软件如图：调整好中央子午线，转换前的是115.3 ,转换后的是117把图1的D列坐标复制到高斯坐标转换软件的”转换前”框内点击计算----换带，转换后列框则出现转换后的3度带坐标。

如下图2：3、54北京3度带转换成西安803度带坐标在这一步中，把图2中转换后的列框内数据复制到桌面上的一个.dat 文件，比如54.dat，在新建一个对应的如80.dat文件。

新建.dat格式文件步骤：首先新建一个.txt文件，然后把后缀txt 更改成dat，弹出一个对话框，点击确定。

点击新生成的.dat文件----右键点属性-----更改-----点击记事本。

这样一个可用的.dat格式文件就生成了。

如图3：把图2列框内转换后的数据复制到54.dat文件中，保存。

如图3：打开转80坐标软件，如图5：打开----作业设置----打开作业----点击“000.prg”---打开确认转换前坐标类型为“投影坐标xy”，源椭球系“北京54”；坐标转换为“七参数”，转换后坐标类型为“投影坐标xy”，目标椭球系“国家80”。

点文件转换----转换前坐标文件点击“打开”-----桌面----点击54.dat----打开。

转换后坐标文件点击“新建”----桌面----80.dat----保存上述步骤完成后点击下面的左向箭头，成功则显示文件转换成功。

如图6：经过上述步骤，国家80坐标就转换成功了，数据在80.dat格式文件内，如图7:4、提取80.dat文件内的数据到word中：全部选中，然后点击表格-----文本转换成表格----在弹出的框中选中“逗号”栏，确定。

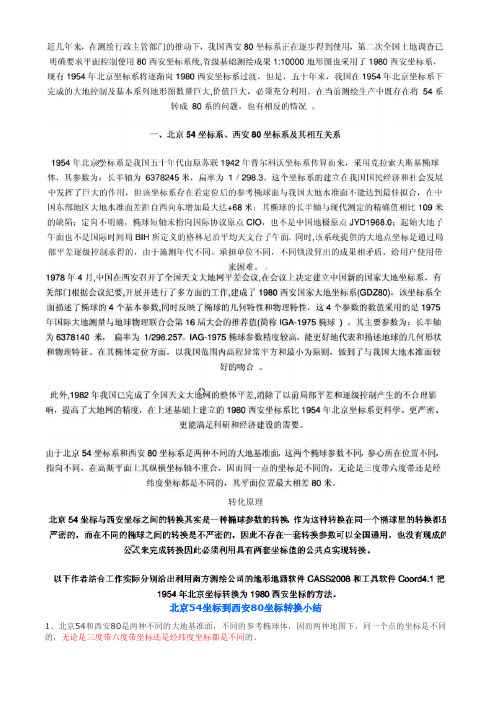

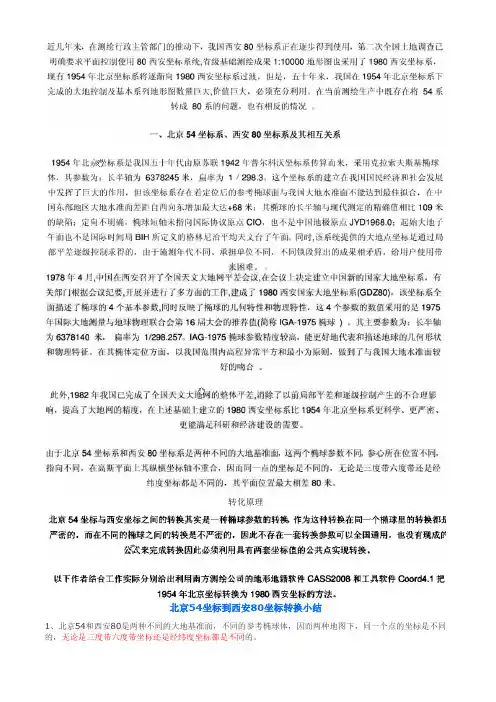

1954年北京坐标系、1980西安坐标系转换关系近几年来，在测绘行政主管部门的推动下，我国西安80坐标系正在逐步得到使用，第二次全国土地调查已明确要求平面控制使用80西安坐标系统,省级基础测绘成果1:10000地形图也采用了1980西安坐标系，现有1954年北京坐标系将逐渐向1980西安坐标系过渡，但是，五十年来，我国在1954年北京坐标系下完成的大地控制及基本系列地形图数量巨大,价值巨大，必须充分利用。

在当前测绘生产中既存在将54系转成80系的问题，也有相反的情况。

一、北京54坐标系、西安80坐标系及其相互关系1954年北京坐标系是我国五十年代由原苏联1942年普尔科沃坐标系传算而来，采用克拉索夫斯基椭球体，其参数为：长半轴为6378245米，扁率为1／298.3。

这个坐标系的建立在我国国民经济和社会发展中发挥了巨大的作用，但该坐标系存在着定位后的参考椭球面与我国大地水准面不能达到最佳拟合，在中国东部地区大地水准面差距自西向东增加最大达+68米；其椭球的长半轴与现代测定的精确值相比109米的缺陷；定向不明确，椭球短轴未指向国际协议原点CIO，也不是中国地极原点JYD1968.0；起始大地子午面也不是国际时间局BIH所定义的格林尼治平均天文台子午面。

同时,该系统提供的大地点坐标是通过局部平差逐级控制求得的，由于施测年代不同、承担单位不同，不同锁段算出的成果相矛盾，给用户使用带来困难。

1978年4月,中国在西安召开了全国天文大地网平差会议,在会议上决定建立中国新的国家大地坐标系，有关部门根据会议纪要,开展并进行了多方面的工作,建成了1980西安国家大地坐标系(GDZ80)，该坐标系全面描述了椭球的4个基本参数,同时反映了椭球的几何特性和物理特性，这4个参数的数值采用的是1975年国际大地测量与地球物理联合会第16届大会的推荐值(简称IGA-1975椭球) 。

其主要参数为：长半轴为6378140 米，扁率为1/298.257。

北京54坐标与西安80坐标相互变换的二种要领之阳早格格创做一、北京54坐标系、西安80坐标系及其相互闭系1954年北京坐标系是我国五十年代由本苏联1942年普我科沃坐标系传算而去采与克推索妇斯基椭球体其参数为少半轴为6378245米扁率为 1298.3.那个坐标系的建坐正在我国人民经济战社会死少中收挥了巨大的效率但是该坐标系存留着定位后的参照椭球里与我国天里程度里不克不迭达到最好拟合正在中国东部天区天里程度里好同自西背东减少最大达+68米其椭球的少半轴与新颖测定的透彻值相比109米的缺陷定背不透彻椭球短轴已指背国际协议本面CIO也不是华夏天极本面JYD1968.0起初天里子午里也不是国际时间局BIH所定义的格林僧治仄衡天文台子午里.共时,该系统提供的天里面坐标是通过局部仄好逐级统造供得的由于施测年代分歧、负担单位分歧分歧锁段算出的成果相冲突给用户使用戴去艰易.1978年4月,华夏正在西安召启了世界天文天里网仄好聚会,正在聚会上决断建坐华夏新的国家天里坐标系有闭部分根据聚会纪要,启展并举止了多圆里的工做,建成了1980西安国家天里坐标系(GDZ80)该坐标系周到形貌了椭球的4个基础参数,共时反映了椭球的几许个性战物理个性那4个参数的数值采与的是1975年国际天里丈量与天球物理共同会第16届大会的推荐值(简称IGA-1975椭球) .其主要参数为少半轴为6378140 米扁率为1/298.257.IAG-1975椭球参数粗度较下能更好天代表战形貌天球的几许形状战物理个性.正在其椭体定位圆里以我国范畴内下程非常十分仄圆战最小为准则干到了与我国天里程度里较好的符合 .别的,1982年我国已完毕了世界天文天里网的完齐仄好,与消了往日局部仄好战逐级统造爆收的分歧理效率普及了天里网的粗度正在上述前提上建坐的1980西安坐标系比1954年北京坐标系更科教、更周到、更能谦脚科研战经济建设的需要.由于北京54坐标系战西安80坐标系是二种分歧的天里基准里那二个椭球参数分歧参心天圆位子分歧指背分歧正在下斯仄里上其纵横坐标轴不沉合果而共一面的坐标是分歧的无论是三度戴六度戴仍旧经纬度坐标皆是分歧的其仄里位子最大出进80米.二、变换本理北京54坐标与西安坐标之间的变换本去是一种椭球参数的变换动做那种变换正在共一个椭球里的变换皆是周到的而正在分歧的椭球之间的变换是不周到的果此不存留一套变换参数不妨世界通用也不现成的公式去完毕变换果此必须利东西备二套坐标值的大众面真止变换.以下做家分离处事本质分别给出利用北圆测画公司的天形天籍硬件CASS2008战工具硬件Coord4.1把1954年北京坐标变换为1980西安坐目标要领.三、变换要领㈠、利用北圆CASS2008举止坐标变换1、输进大众面坐标数据最先准备好2至3个大众面即共时拥有54战80二套坐标那些面要覆盖要变换数据天圆正在天区.而后挨启CASS2008采用“天物编写”菜单下的“坐标变换”加进坐标变换界里,正在“大众面”底下“变换前”后里的三个输进框中输进第一个大众面的54坐标, 再正在“变换后”的三个输进框中输进该面的80西安坐标, 输完面打左侧“增加”按钮, 依次输进第二、第三个面的“54、80坐标并增加如果时常正在此天区举止坐标变换,可面打“存到大众面文献”,输进文献保存路径及文献称呼保存下次使用时曲交读进大众面文献即可.2、输进变换前、后的数据文献名正在“变换前”左侧的输进框中输进变换前即54坐标数据的文献路径及文献名也不妨曲交面打最左侧的查找按钮曲交查找而后正在“变换后”左侧的输进框中输进变换后的文献名.3、估计变换参数如果用仅有二个已知面不妨估计四参数三个或者三个以上已知面则不妨计算七参数.利用四参数变换便面打“估计变换四参数”按钮如果用七参数变换还需采用变换前、后的坐标系统及变换面天圆的中央子午线面打“估计变换七参数”硬件便自动估计出了七参数.4、举止数据变换如果变换的是数据便把“变换数据”前里的对于勾选上面打“使用七参数”即完毕了数据的变换天然也可面打“使用四参数”完毕变换.㈡、利用COORD4.1举止坐标变换COORD 4.1是一个免费的坐标变换硬件,也是测画处事者常备的工具之一其支配步调如下图硬件界里1、投影参数树坐面打主界里上的“坐标变换加进“投影树坐”界里采用好投影办法输进中央子午线系统默认是114度可根据本质举止举止建改其余不必变面打左下角的“决定”按扭中断树坐.2供北京54 坐标系--> 国家80坐标系的七参数先采用坐标数据天圆的坐标系统而后输进三个或者三个以上相对于应的坐标每输完一组数据,面打“减少”输进完毕后面打“估计”不妨瞅到其中的面位粗度当面打“决定”时硬件将自动将七参数树坐好.图大众面坐标数据的输进注意请注意椭球的采用程序如果咱们要估计北京54->国家80,正在那里源坐标该当是国家80坐标系反之亦反.面打“决定”后隐现如下界里再次“决定”后加进变换界里.下去便是选中“七参数变换”设定变换坐标系.正在那里如果要把54坐标变换为80坐标源坐标系椭球基准为“北京坐标系”目标坐标系椭球基准为“国家-80坐标系”正在“输进源坐标“底下输进需变换的54坐标面打下部中间的“坐标变换”按钮正在“输出目标坐标”底下便得到了咱们所需的西安80 坐标.图4单面变换查看数据创造透彻无误不妨使用正在估计历程中咱们不妨随时保存我们的树坐疑息下次使用那个变换时不必再输进七参数也不妨先记下七参数用时再输进树坐.那里咱们只用到了单面变换当数据比较多时咱们不妨使用“文献变换”功能先将咱们需变换的数据输进到记事本中并给出面号确认X、Y、Z的位子正在那一项里咱们不妨按刚刚才输进记事本的的要领正在此定义好.西安80坐标变换为北京54坐目标支配步调战北京54至西安80好已几普遍不过正在估计“七参数时”程序好同当咱们要将国家80为北京54时输进的源坐标该当是54坐标系那一面一定要注意.CASS2008战COORD4.1皆能利用大众面完毕对于单个或者批量数据的变换但是CASS2008还能完毕对于图形的完齐变换其变换历程战对于数据的变换基础普遍.。
