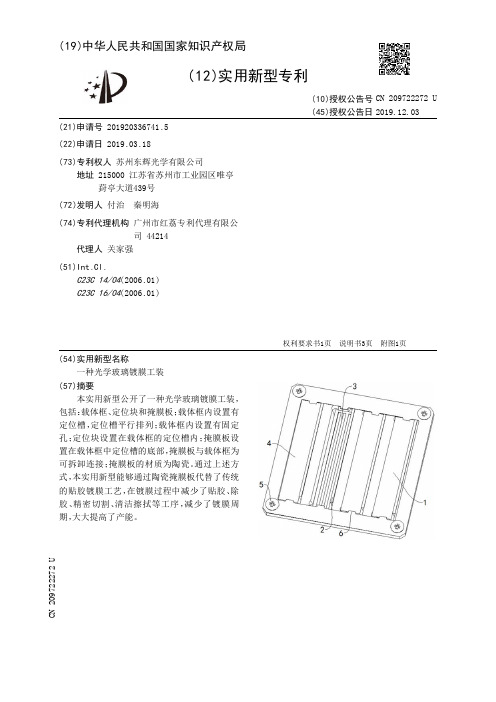

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920336741.5(22)申请日 2019.03.18(73)专利权人 苏州东辉光学有限公司地址 215000 江苏省苏州市工业园区唯亭葑亭大道439号(72)发明人 付治 秦明海 (74)专利代理机构 广州市红荔专利代理有限公司 44214代理人 关家强(51)Int.Cl.C23C 14/04(2006.01)C23C 16/04(2006.01)(54)实用新型名称一种光学玻璃镀膜工装(57)摘要本实用新型公开了一种光学玻璃镀膜工装,包括:载体框、定位块和掩膜板;载体框内设置有定位槽,定位槽平行排列;载体框内设置有固定孔;定位块设置在载体框的定位槽内;掩膜板设置在载体框中定位槽的底部,掩膜板与载体框为可拆卸连接;掩膜板的材质为陶瓷。
通过上述方式,本实用新型能够通过陶瓷掩膜板代替了传统的贴胶镀膜工艺,在镀膜过程中减少了贴胶、除胶、精密切割、清洁擦拭等工序,减少了镀膜周期,大大提高了产能。
权利要求书1页 说明书3页 附图1页CN 209722272 U 2019.12.03C N 209722272U权 利 要 求 书1/1页CN 209722272 U1.一种光学玻璃镀膜工装,其特征在于,包括:载体框、定位块和掩膜板;所述载体框内设置有定位槽,所述定位槽平行排列;所述载体框内设置有固定孔;所述定位块设置在所述载体框的定位槽内;所述掩膜板设置在所述载体框中定位槽的底部,所述掩膜板与载体框为可拆卸连接;所述掩膜板的材质为陶瓷。
2.根据权利要求1所述的一种光学玻璃镀膜工装,其特征在于:所述载体框中定位槽的横截面设置为矩形、圆形或梯形中的一种或多种。
3.根据权利要求1所述的一种光学玻璃镀膜工装,其特征在于:所述定位块设置为楔形,所述定位块靠近所述定位槽底部一端的长度小于所述定位块远离所述定位槽底部一端的长度。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920600805.8(22)申请日 2019.04.29(73)专利权人 无锡市绍纺机械有限公司地址 214100 江苏省无锡市滨湖区胡埭镇工业园南区(72)发明人 卞祥 (51)Int.Cl.D04B 15/40(2006.01)(54)实用新型名称一种回转式丝饼支撑机构(57)摘要本实用新型公开一种回转式丝饼支撑机构,包括卡套,所述卡套上设置有第一紧固螺丝,所述卡套中间套有轴承,所述卡套侧面固定有第一支撑杆,所述轴承上固定有连接杆,所述连接杆一侧固定有第二支撑杆;本实用新型设计合理,使用方便,支撑机构采用两个支撑杆,两个支撑杆上能够放置多个丝饼,并且支撑杆内部设置有延伸杆,在支撑杆长度不足时,可拉动延伸杆,对第一支撑杆进行延长,使其能够摆放多个丝饼,大幅度提高了支撑机构上摆放丝饼的数量,从而减少了原丝架的数量,减少了占用空间,也降低了成本,两个支撑杆之间的角度可调,第二支撑杆通过轴承在卡套上转动,在空间变化上的选择更多,可根据需要将两个支撑杆合并,降低占用空间。
权利要求书1页 说明书3页 附图2页CN 209957980 U 2020.01.17C N 209957980U权 利 要 求 书1/1页CN 209957980 U1.一种回转式丝饼支撑机构,包括卡套(1),其特征在于:所述卡套(1)上设置有第一紧固螺丝(7),所述卡套(1)中间套有轴承(2),所述卡套(1)侧面固定有第一支撑杆(4),所述轴承(2)上固定有连接杆(3),所述连接杆(3)一侧固定有第二支撑杆(5),所述第一支撑杆(4)与所述第二支撑杆(5)上均设置有三个限位块(6),所述第一支撑杆(4)与所述第二支撑杆(5)上均设置有第二紧固螺丝(9)。
2.根据权利要求1所述的一种回转式丝饼支撑机构,其特征在于:两个所述第二紧固螺丝(9)分别与第一支撑杆(4)、第二支撑杆(5)之间通过螺纹连接。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020352585.4(22)申请日 2020.03.19(73)专利权人 青岛金海晟环保设备有限公司地址 266109 山东省青岛市城阳区空港工业园安顺北路206号(72)发明人 刘佃宝 宿兵杰 杜鑫鹏 刘宏业 (74)专利代理机构 青岛华慧泽专利代理事务所(普通合伙) 37247代理人 李新欣(51)Int.Cl.E03F 5/10(2006.01)B08B 15/02(2006.01)H02K 7/116(2006.01)(54)实用新型名称一种用于污水池反吊膜密封盖旋转的控制驱动装置(57)摘要本实用新型提供了一种用于污水池反吊膜密封盖旋转的控制驱动装置,包括电机、设置在电机下端的扭力限制器、设置在扭力限制器下端的一级减速机、设置在一级减速机下端的二级减速机、与二级减速机同轴连接的主动轮、通过联轴器与主动轮连接的悬挂装置一,悬挂装置一通过连接板与反吊膜密封盖连接,反吊膜密封盖的边沿设置在污水池壁上;扭力限制器通过控制器与电机连接,主动轮设置在环形轨上。
本实用新型提供的用于污水池反吊膜密封盖旋转的控制驱动装置,避免电机在遇到突发状况时,转速减慢或者扭矩增大,进而影响驱动装置工作性能的技术难题,保证了反吊膜密封盖正常工作的需求,增加了使用寿命。
权利要求书1页 说明书3页 附图1页CN 212104482 U 2020.12.08C N 212104482U1.一种用于污水池反吊膜密封盖旋转的控制驱动装置,其特征在于,包括电机、设置在所述电机下端的扭力限制器、设置在所述扭力限制器下端的一级减速机、设置在所述一级减速机下端的二级减速机、与所述二级减速机同轴连接的主动轮、通过联轴器与所述主动轮连接的悬挂装置一,所述悬挂装置一通过连接板与反吊膜密封盖连接,所述反吊膜密封盖的边沿设置在所述污水池壁上;所述扭力限制器与所述电机连接,所述主动轮连接在环形轨上。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920422761.4(22)申请日 2019.03.31(73)专利权人 十堰合骏实业有限公司地址 442000 湖北省十堰市张湾区花果放马坪路2号(72)发明人 王刚 陈伟 杨东奎 (74)专利代理机构 北京挺立专利事务所(普通合伙) 11265代理人 叶树明(51)Int.Cl.B60D 1/04(2006.01)B60D 1/24(2006.01)(54)实用新型名称一种新型材料的轻量化托钩装置(57)摘要一种新型材料的轻量化托钩装置,锁紧限位区的一端与纵梁连接螺纹固定连接,锁紧限位区的另一端与弧形过渡区的一端固定连接,弧形过渡区的另一端与U型连接支架的底部连接,U型连接支架的两端各设有一个销轴安装孔,U型连接支架的底部设有一个安装孔;U型连接支架的底部安装孔与弧形过渡区、锁紧限位区和纵梁连接螺纹内部相通形成铸造内孔。
此托钩用球铁本体通过等温淬火工艺处理,实现QTD1050-7(ADI)材质。
高强度、高韧性又耐磨、质量轻的球墨铸铁制造。
替代传统的铸钢件。
结构设计上,轮廓以圆弧过度的方式连接,避免零件的应力集中。
轴杆以中空方式,实现减重。
权利要求书1页 说明书2页 附图2页CN 209813640 U 2019.12.20C N 209813640U权 利 要 求 书1/1页CN 209813640 U1.一种新型材料的轻量化托钩装置,其特征在于,包括减重用的铸造内孔(1)、纵梁连接螺纹(2)、锁紧限位区(3)、避免应力集中的弧形过渡区(4)、U型连接支架(5)、销轴安装孔(6);所述锁紧限位区(3)的一端与所述纵梁连接螺纹(2)固定连接,所述锁紧限位区(3)的另一端与所述弧形过渡区(4)的一端固定连接,所述弧形过渡区(4)的另一端与所述U型连接支架(5)的底部连接,所述U型连接支架(5)的两端各设有一个所述销轴安装孔(6),所述U 型连接支架(5)的底部设有一个安装孔;所述U型连接支架(5)的底部安装孔与所述弧形过渡区(4)、所述锁紧限位区(3)和所述纵梁连接螺纹(2)内部相通形成所述铸造内孔(1)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920282066.2(22)申请日 2019.03.06(73)专利权人 圣安隆环境建设有限公司地址 310000 浙江省杭州市余杭区星桥街道枉山社区新建商业办公楼(72)发明人 经宗平 袁伟 周丽 杜惠 王伟平 (74)专利代理机构 浙江和纳律师事务所 33314代理人 郑重(51)Int.Cl.E04B 2/88(2006.01)E04G 21/16(2006.01)(54)实用新型名称一种建筑幕墙工程用可防脱落的悬吊装置(57)摘要本实用新型公开了一种建筑幕墙工程用可防脱落的悬吊装置,包括主体和悬吊板,所述主体的内部中部连接有墙板,且主体与墙板之间为固定连接,所述主体靠近墙板的的底端两侧设置有固定机构,且主体与固定机构之间为固定连接,所述墙板的内部中部设置有悬吊加强板。
该建筑幕墙工程用可防脱落的悬吊装置,通过活动柱在墙板和悬吊加强板之间的上下升降活动,从而能够将悬吊设备面板安装在墙板和悬吊加强板,能够增强主体和悬吊加强板之间之间的联系,可以将升降的活动柱展开在主体和墙板之间,可以对主体和墙板之间悬吊设备进行展开固定,通过主体上的墙板和悬吊加强板进行升降展开,能够扩大主体和悬吊加强板之间的悬吊承受力。
权利要求书1页 说明书4页 附图2页CN 209742176 U 2019.12.06C N 209742176U权 利 要 求 书1/1页CN 209742176 U1.一种建筑幕墙工程用可防脱落的悬吊装置,包括主体(1)和悬吊板(7),其特征在于:所述主体(1)的内部中部连接有墙板(3),且主体(1)与墙板(3)之间为固定连接,所述主体(1)靠近墙板(3)的底端两侧设置有固定机构(2),且主体(1)与固定机构(2)之间为固定连接,所述墙板(3)的内部中部设置有悬吊加强板(4),且墙板(3)与悬吊加强板(4)之间为活动连接,所述悬吊加强板(4)靠近墙板(3)的两侧固定有活动柱(5),所述悬吊加强板(4)靠近的活动柱(5)的两侧连接有安装柱(6),且主体(1)与安装柱(6)之间为活动连接,所述悬吊板(7)设置于安装柱(6)的中部,所述悬吊板(7)的中部安装有限位柱(8),且悬吊板(7)的内部内壁与限位柱(8)的内部内壁之间紧密贴合,所述主体(1)的顶端设置有安装机构(9),且主体(1)与安装机构(9)之间中心线相交。
反吊膜技术规格
反吊膜技术是一种将建筑膜材料通过吊挂和拉力形成反曲状的建筑覆盖技术。
以下是一些可能的技术规格:
1. 膜材料:采用特殊的聚合物膜材料,如聚氯乙烯(PVC)、PTFE(聚四氟乙烯)或ETFE(乙烯基四氟乙烯共聚物)等。
2. 抗拉强度:膜材料需要具备足够的抗拉强度,以承受悬挂和拉力带来的压力,保证结构的稳定性。
3. 光传递性:膜材料需要具备透光性能,以提供自然采光和节能效果。
4. 碳氮比:膜材料需要具备良好的环保性能,低碳氮比可以降低材料的资源消耗和对环境的污染。
5. 抗候性:膜材料需要具备良好的耐候性,能够抵御紫外线、风雨等自然环境的侵蚀。
6. 阻燃性:膜材料需要具备良好的阻燃性能,以确保建筑安全。
7. 安全要求:膜材料需要符合相关的安全要求和规范,如防火、防盗、防水等。
8. 尺寸要求:膜材料需要根据建筑设计的具体要求进行定制,长度、宽度和厚度等尺寸需要符合设计要求。
9. 受力分析:膜材料的受力分析需要经过专业工程师的计算和验证,确保结构的安全稳定。
10. 安装要求:安装过程需要严格按照相关的规范和标准进行操作,确保安装质量和效果。
这些规格可能会根据具体的项目和设计要求有所变化,需要结合具体的情况进行综合考虑。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920411445.7(22)申请日 2019.03.28(73)专利权人 舟山海山机械密封材料股份有限公司地址 316200 浙江省舟山市岱山县东沙镇工业基地创业大道5号(72)发明人 张向阳 林辉 (74)专利代理机构 北京君恒知识产权代理有限公司 11466代理人 郑黎明(51)Int.Cl.B07C 5/16(2006.01)B07C 5/36(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称金属密封垫片磁悬浮防震称重挑选装置(57)摘要金属密封垫片磁悬浮防震称重挑选装置,包括上区和下区,上区包括第一固定杆,下区包括第二固定杆;第一固定杆上设置若干个竖直轴承,竖直轴承连接第二固定杆,第一固定杆上设置称重传感器,若干个称重传感器上设置垫片托盘,垫片托盘两侧分别设置转角气缸,转角气缸上设置翻动盘,转角气缸用于驱动所述翻动盘往下转动;第二固定杆上设置若干个升降柱,升降柱与第一固定杆间设置成对的磁铁,翻动盘下方一定距离处设置有放置台。
与现有技术相比,本实用新型的优点是:本装置是以合格产品的基本重量相等或测量产品的重量在设定的合格区间内为原理;该设计思路巧妙,高效地将不合格品检测出来,非常方便自动化检测,确保生产出的产品均为合格产品。
权利要求书1页 说明书5页 附图2页CN 209935290 U 2020.01.14C N 209935290U权 利 要 求 书1/1页CN 209935290 U1.金属密封垫片磁悬浮防震称重挑选装置,其特征在于,包括上区(1)和下区(2),所述上区(1)包括第一固定杆(11),所述下区(2)包括第二固定杆(21);所述第一固定杆(11)上设置有若干个竖直轴承(3),所述若干个竖直轴承(3)连接有所述第二固定杆(21),所述上区(1)可通过若干个竖直轴承(3)相对于下区(2)在竖直方向移动;所述第一固定杆(11)上设置有若干个称重传感器(12),所述若干个称重传感器(12)上设置有垫片托盘(13),所述垫片托盘(13)两侧分别设置有转角气缸(14),所述转角气缸(14)上设置有翻动盘(15),所述垫片托盘(13)与所述翻动盘(15)呈一定角度,所述转角气缸(14)用于驱动所述翻动盘(15)往下转动;所述第二固定杆(21)上设置有若干个升降柱(22),所述升降柱(22)与所述第一固定杆(11)间设置有成对的磁铁(4),所述翻动盘(15)下方一定距离处设置有放置台(5)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920345990.0(22)申请日 2019.03.19(73)专利权人 成都格拉斯曼科技有限公司地址 610015 四川省成都市金堂县淮口镇成都—阿坝工业集中发展区内(72)发明人 余略信 (51)Int.Cl.B65G 49/06(2006.01)B65G 47/91(2006.01)C03B 35/00(2006.01)(54)实用新型名称一种新型玻璃上片装置(57)摘要本实用新型涉及一种新型玻璃上片装置,包括机架、固定于机架上且水平的无杆气缸、固定于无杆气缸上且竖直的伸缩气缸、固定于伸缩气缸上的安装座、设置于安装座上的吸盘以及与吸盘相连接的真空系统,伸缩气缸的活塞杆固定于无杆气缸的滑块上,机架的一侧开设有供玻璃进入吸盘正下方的开口,无杆气缸沿机架内玻璃的运动方向设置。
经伸缩气缸使得固定在安装座上的玻璃向上运动,并运动至高于工作台的上表面;再经无杆气缸带动伸缩气缸水平运动,将玻璃移动至工作台的正上方;最后经伸缩气缸使得玻璃向下运动,关闭真空系统即可将待处理的玻璃从推车移动至工作台上,适用任何只要人工能工作的场地即可安装使用本玻璃上片装置代替人力,适用性强。
权利要求书1页 说明书3页 附图3页CN 209796833 U 2019.12.17C N 209796833U权 利 要 求 书1/1页CN 209796833 U1.一种新型玻璃上片装置,其特征在于:包括机架(1)、固定于所述机架(1)上且水平的无杆气缸(2)、固定于所述无杆气缸(2)上且竖直的伸缩气缸(3)、固定于所述伸缩气缸(3)上的安装座(4)、设置于所述安装座(4)上的吸盘(5)以及与所述吸盘(5)相连接的真空系统(6),所述伸缩气缸(3)的活塞杆固定于所述无杆气缸(2)的滑块上,所述机架(1)的一侧开设有供玻璃进入所述吸盘(5)正下方的开口,所述无杆气缸(2)沿所述机架(1)内玻璃的运动方向设置。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920435394.1
(22)申请日 2019.04.01
(73)专利权人 河南天朗膜结构工程有限公司
地址 450000 河南省郑州市中原区郑上路
11号院1号楼8层0826号
(72)发明人 王虎 焦永松
(74)专利代理机构 北京细软智谷知识产权代理
有限责任公司 11471
代理人 郭亚芳
(51)Int.Cl.
E03F 11/00(2006.01)
(54)实用新型名称
悬索反吊膜
(57)摘要
本实用新型提供了一种悬索反吊膜,涉及污
水处理厂除臭设备技术领域。
解决了现有技术中
反吊膜结构使用大量钢结构作为支撑过于浪费
资源的技术问题;本实用新型通过在膜体的外表
面上固定连接有立柱,立柱能够通过悬索与预设
在污水池池体上的预埋件连接,使得膜体能够通
过这套悬索结构,被反吊在污水池上,整套结构
用钢量低,降低了制造成本,节约了资源,同时也
避免了钢结构与废气接触,降低了维护保养的成
本,又因为膜体及悬索结构本身的重力作用,通
过悬索反吊起来的膜体形成中间低四周高的漏
斗结构,压缩了池内空间,缩小了除臭空间,相应
配套设备的规格及运营费用都将大幅度降低。
权利要求书1页 说明书4页 附图2页CN 209817081 U 2019.12.20
C N 209817081
U
权 利 要 求 书1/1页CN 209817081 U
1.一种悬索反吊膜,其特征在于,包括膜体(1)和悬索结构(2),其中:所述悬索结构(2)包括立柱(21)、预埋件(22)和悬索(23),所述立柱(21)的底部与所述膜体(1)的外表面固定连接,所述预埋件(22)环绕在所述立柱(21)的周围且固定连接在污水池(3)的池壁顶部,所述立柱(21)的上端与下端分别通过所述悬索(23)与所述预埋件(22)连接,所述膜体(1)通过所述悬索结构(2)反吊在所述污水池(3)上。
2.根据权利要求1所述的悬索反吊膜,其特征在于:所述立柱(21)包括底座(211)和柱体(212),所述底座(211)的底部与所述膜体(1)的外表面固定连接,所述底座(211)的顶部固定连接有所述柱体(212),所述柱体(212)的顶部设置有第一吊耳板(6),所述底座(211)上设置有第二吊耳板(7),所述第一吊耳板(6)和所述第二吊耳板(7)分别连接有所述悬索(23)。
3.根据权利要求1所述的悬索反吊膜,其特征在于:所述预埋件(22)包括固定部(221),所述固定部(221)与所述池壁的顶部螺栓连接,所述固定部(221)上连接有第三吊耳板(8),所述第三吊耳板(8)在竖直方向上开设有两个通孔,每个所述通孔分别连接有一条所述悬索(23)。
4.根据权利要求1所述的悬索反吊膜,其特征在于:所述污水池(3)的四个边角设置有四个所述预埋件(22),所述立柱(21)设置在所述污水池的四个所述边角中互不相邻的边角两两连线的交点处,所述立柱(21)通过所述悬索(23)分别与四个所述预埋件(22)连接。
5.根据权利要求1所述的悬索反吊膜,其特征在于:所述立柱(21)的底部与所述膜体(1)的连接处设有开孔,所述开孔处安装有漏网(5)。
6.根据权利要求1所述的悬索反吊膜,其特征在于:所述膜体(1)的边缘与所述池壁通过固定装置(4)形成可拆卸连接。
7.根据权利要求6所述的悬索反吊膜,其特征在于:所述固定装置(4)包括角钢,所述角钢将所述膜体(1)的边缘压设在所述池壁顶部,所述角钢上开设有螺栓孔并通过螺栓与所述池壁形成可拆卸连接。
8.根据权利要求1所述的悬索反吊膜,其特征在于:所述膜体(1)在所述膜体(1)与所述池壁的连接处开设有检查孔,所述检查孔上安装有观察窗。
9.根据权利要求1所述的悬索反吊膜,其特征在于:所述膜体(1)的内表面上附着有钢索。
10.根据权利要求9所述的悬索反吊膜,其特征在于:所述钢索通过膜条与所述膜体(1)的内表面固定连接。
2。
