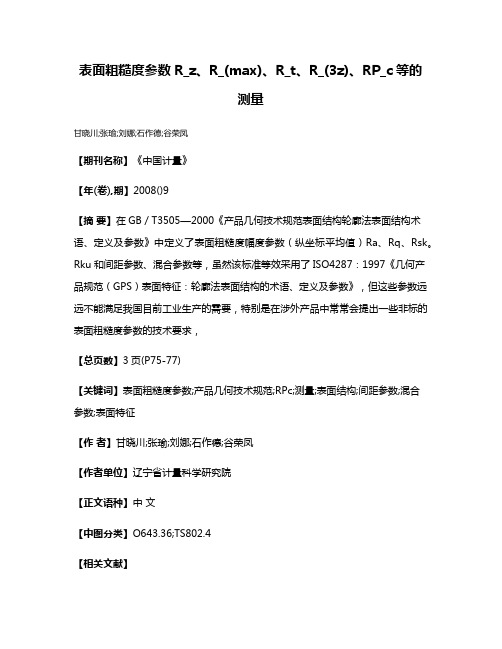

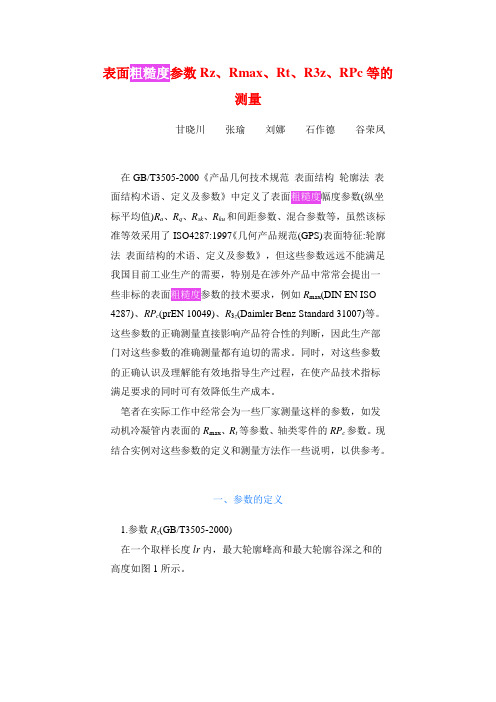

表面粗糙度参数R_z、R_(max)、R_t、R_(3z)、RP_c等的
测量
甘晓川;张瑜;刘娜;石作德;谷荣凤
【期刊名称】《中国计量》
【年(卷),期】2008()9
【摘要】在GB／T3505—2000《产品几何技术规范表面结构轮廓法表面结构术语、定义及参数》中定义了表面粗糙度幅度参数（纵坐标平均值）Ra、Rq、Rsk。
Rku和间距参数、混合参数等，虽然该标准等效采用了ISO4287：1997《几何产品规范（GPS）表面特征：轮廓法表面结构的术语、定义及参数》，但这些参数远远不能满足我国目前工业生产的需要，特别是在涉外产品中常常会提出一些非标的表面粗糙度参数的技术要求，
【总页数】3页(P75-77)
【关键词】表面粗糙度参数;产品几何技术规范;RPc;测量;表面结构;间距参数;混合
参数;表面特征
【作者】甘晓川;张瑜;刘娜;石作德;谷荣凤
【作者单位】辽宁省计量科学研究院
【正文语种】中文
【中图分类】O643.36;TS802.4
【相关文献】
1.论表面粗糙度基本参数R_a、R_z数值的过渡 [J], 崔锡重
2.R_(12)TAC-SDS混合溶液的表面张力和泡沫性能 [J], 桑青;尹宝霖;魏西莲;孙得志
3.标准铂电阻温度计重要参数R_(tp)值的获取 [J], 高妮;王淑兰;孔令慧;刘扬
4.聚合物材料缺口冲击强度与断面粗糙度参数R_s的关系 [J], 于杰;金志浩;雷华;刘一春;罗筑
5.Ra及R_(pc)对无铬耐指纹热镀锌板表面性能的影响 [J], 胡燕慧;张浩;滕华湘;李洁;商婷;刘光明
因版权原因，仅展示原文概要，查看原文内容请购买。
表面粗糙度参数Rz、Rmax、Rt、R3z、RPc等的测量在GB/T3505-2000《产品几何技术规表面结构轮廓法表面结构术语、定义及参数》中定义了表面粗糙度幅度参数(纵坐标平均值)R a、R q、R sk、R ku和间距参数、混合参数等，虽然该标准等效采用了ISO4287:1997《几何产品规(GPS)表面特征:轮廓法表面结构的术语、定义及参数》，但这些参数远远不能满足我国目前工业生产的需要，特别是在涉外产品中常常会提出一些非标的表面粗糙度参数的技术要求，例如R max(DIN EN ISO 4287)、RP c(prEN 10049)、R3z(Daimler Benz Standard 31007)等。
这些参数的正确测量直接影响产品符合性的判断，因此生产部门对这些参数的准确测量都有迫切的需求。
同时，对这些参数的正确认识及理解能有效地指导生产过程，在使产品技术指标满足要求的同时可有效降低生产成本。
笔者在实际工作中经常会为一些厂家测量这样的参数，如发动机冷凝管表面的R max、R t等参数、轴类零件的RP c参数。
现结合实例对这些参数的定义和测量方法作一些说明，以供参考。
一、参数的定义1.参数R z(GB/T3505-2000)在一个取样长度lr，最大轮廓峰高和最大轮廓谷深之和的高度如图1所示。
图1 参数R z示意图这里R z的定义和GB/T3505-1983《表面粗糙度术语表面及其参数》中的定义已经完全不同。
GB/T3505-1983中R z符号曾用于指示“不平度的十点高度”。
正在使用中的一些表面粗糙度测量仪器大多只能测量以前的参数R z。
因此，采用现行的技术文件和图样时必须小心慎重，因为用不同类型的仪器按不同的规定计算所取得的结果之间的差别，并不都是非常微小而可忽略的。
2.参数R max(DIN EN ISO 4287)参数R max与参数R zi之间有些关系，因此首先介绍R zi的定义。
表面粗糙度参数Rz、Rmax、Rt、R3z、RPc等的测量在GB/T3505-2000《产品几何技术规范表面结构轮廓法表面结构术语、定义及参数》中定义了表面粗糙度幅度参数(纵坐标平均值)R a、R q、R sk、R ku和间距参数、混合参数等，虽然该标准等效采用了ISO4287:1997《几何产品规范(GPS)表面特征:轮廓法表面结构的术语、定义及参数》，但这些参数远远不能满足我国目前工业生产的需要，特别是在涉外产品中常常会提出一些非标的表面粗糙度参数的技术要求，例如R max(DIN EN ISO 4287)、RP c(prEN 10049)、R3z(Daimler Benz Standard 31007)等。
这些参数的正确测量直接影响产品符合性的判断，因此生产部门对这些参数的准确测量都有迫切的需求。
同时，对这些参数的正确认识及理解能有效地指导生产过程，在使产品技术指标满足要求的同时可有效降低生产成本。
笔者在实际工作中经常会为一些厂家测量这样的参数，如发动机冷凝管内表面的R max、R t等参数、轴类零件的RP c参数。
现结合实例对这些参数的定义和测量方法作一些说明，以供参考。
一、参数的定义1.参数R z(GB/T3505-2000)在一个取样长度lr内，最大轮廓峰高和最大轮廓谷深之和的高度如图1所示。
<CTSM>图1参数R z示意图</CTSM>这里R z的定义和GB/T3505-1983《表面粗糙度术语表面及其参数》中的定义已经完全不同。
GB/T3505-1983中R z符号曾用于指示“不平度的十点高度”。
正在使用中的一些表面粗糙度测量仪器大多只能测量以前的参数R z。
因此，采用现行的技术文件和图样时必须小心慎重，因为用不同类型的仪器按不同的规定计算所取得的结果之间的差别，并不都是非常微小而可忽略的。
2.参数R max(DIN EN ISO 4287)参数R max与参数R zi之间有些关系，因此首先介绍R zi的定义。
表面粗糙度参数Rz、Rmax、Rt、R3z、RPc等的测量在GB/T3505-2000《产品几何技术规范表面结构轮廓法表面结构术语、定义及参数》中定义了表面粗糙度幅度参数(纵坐标平均值)R a、R q、R sk、R ku和间距参数、混合参数等，虽然该标准等效采用了ISO4287:1997《几何产品规范(GPS)表面特征:轮廓法表面结构的术语、定义及参数》，但这些参数远远不能满足我国目前工业生产的需要，特别是在涉外产品中常常会提出一些非标的表面粗糙度参数的技术要求，例如R max(DIN EN ISO 4287)、RP c(prEN 10049)、R3z(Daimler Benz Standard 31007)等。
这些参数的正确测量直接影响产品符合性的判断，因此生产部门对这些参数的准确测量都有迫切的需求。
同时，对这些参数的正确认识及理解能有效地指导生产过程，在使产品技术指标满足要求的同时可有效降低生产成本。
笔者在实际工作中经常会为一些厂家测量这样的参数，如发动机冷凝管内表面的R max、R t等参数、轴类零件的RP c参数。
现结合实例对这些参数的定义和测量方法作一些说明，以供参考。
一、参数的定义1.参数R z(GB/T3505-2000)在一个取样长度lr内，最大轮廓峰高和最大轮廓谷深之和的高度如图1所示。
图1 参数R z示意图这里R z的定义和GB/T3505-1983《表面粗糙度术语表面及其参数》中的定义已经完全不同。
GB/T3505-1983中R z符号曾用于指示“不平度的十点高度”。
正在使用中的一些表面粗糙度测量仪器大多只能测量以前的参数R z。
因此，采用现行的技术文件和图样时必须小心慎重，因为用不同类型的仪器按不同的规定计算所取得的结果之间的差别，并不都是非常微小而可忽略的。
2.参数R max(DIN EN ISO 4287)参数R max与参数R zi之间有些关系，因此首先介绍R zi的定义。
表面粗糙度主要评定参数中的高度参数
在表面粗糙度评定中，高度参数是指表面上的高度或峰谷之间的差异度量。
常用的高度参数有以下几种：
1. Ra（平均粗糙度）：Ra是指整个表面上所有峰谷高度的平
均值。
它是最常用的粗糙度参数，用于描述整体表面的粗糙度。
2. Rz（最大峰谷高度）：Rz是指峰和谷之间的最大高度差。
它可以提供表面上最大的峰谷高度信息，用于评估表面的横向波动性。
3. Rq（平均峰谷高度）：Rq是指整个表面上峰与谷之间的平
均高度差。
它可以提供表面的整体波动性信息。
4. Rmax（最大峰谷高度）：Rmax是指峰和谷之间的最大高度差。
它表示表面上最大的峰谷高度，用于评估表面的最大波动性。
5. Rt（总高度差）：Rt是指整个表面上峰和谷之间的总高度差。
它可以提供表面的总体粗糙程度信息。
这些高度参数可以通过光学测量、接触测量等方法获得，用于描述和评定表面的粗糙度。
表面粗糙度参数Rz、Rmax、Rt、R3z、RPc等的测量在GB/T3505-2000《产品几何技术规范表面结构轮廓法表面结构术语、定义及参数》中定义了表面粗糙度幅度参数(纵坐标平均值)R a、R q、R sk、R ku和间距参数、混合参数等，虽然该标准等效采用了ISO4287:1997《几何产品规范(GPS)表面特征:轮廓法表面结构的术语、定义及参数》，但这些参数远远不能满足我国目前工业生产的需要，特别是在涉外产品中常常会提出一些非标的表面粗糙度参数的技术要求，例如R max(DIN EN ISO 4287)、RP c(prEN 10049)、R3z(Daimler Benz Standard 31007)等。
这些参数的正确测量直接影响产品符合性的判断，因此生产部门对这些参数的准确测量都有迫切的需求。
同时，对这些参数的正确认识及理解能有效地指导生产过程，在使产品技术指标满足要求的同时可有效降低生产成本。
笔者在实际工作中经常会为一些厂家测量这样的参数，如发动机冷凝管内表面的R max、R t等参数、轴类零件的RP c参数。
现结合实例对这些参数的定义和测量方法作一些说明，以供参考。
一、参数的定义1.参数R z(GB/T3505-2000)在一个取样长度lr内，最大轮廓峰高和最大轮廓谷深之和的高度如图1所示。
<CTSM>图1参数R z示意图</CTSM>这里R z的定义和GB/T3505-1983《表面粗糙度术语表面及其参数》中的定义已经完全不同。
GB/T3505-1983中R z符号曾用于指示“不平度的十点高度”。
正在使用中的一些表面粗糙度测量仪器大多只能测量以前的参数R z。
因此，采用现行的技术文件和图样时必须小心慎重，因为用不同类型的仪器按不同的规定计算所取得的结果之间的差别，并不都是非常微小而可忽略的。
2.参数R max(DIN EN ISO 4287)参数R max与参数R zi之间有些关系，因此首先介绍R zi的定义。

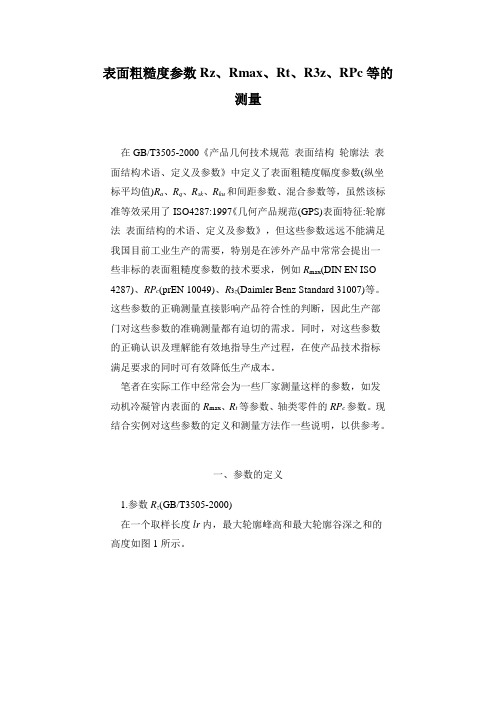

表面粗糙度参数Rz、Rmax、Rt、R3z、RPc等的测量
在GB/T3505-2000《产品几何技术规范表面结构轮廓法表面结构术语、定义及参数》中定义了表面粗糙度幅度参数(纵坐标平均值)R a、R q、R sk、R ku和间距参数、混合参数等，虽然该标准等效采用了ISO4287:1997《几何产品规范(GPS)表面特征:轮廓法表面结构的术语、定义及参数》，但这些参数远远不能满足我国目前工业生产的需要，特别是在涉外产品中常常会提出一些非标的表面粗糙度参数的技术要求，例如R max(DIN EN ISO 4287)、RP c(prEN 10049)、R3z(Daimler Benz Standard 31007)等。
这些参数的正确测量直接影响产品符合性的判断，因此生产部门对这些参数的准确测量都有迫切的需求。
同时，对这些参数的正确认识及理解能有效地指导生产过程，在使产品技术指标满足要求的同时可有效降低生产成本。
笔者在实际工作中经常会为一些厂家测量这样的参数，如发动机冷凝管内表面的R max、R t等参数、轴类零件的RP c参数。
现结合实例对这些参数的定义和测量方法作一些说明，以供参考。
一、参数的定义
1.参数R z(GB/T3505-2000)
在一个取样长度lr内，最大轮廓峰高和最大轮廓谷深之和的高度如图1所示。
<CTSM>图1参数R z示意图</CTSM>
这里R z的定义和GB/T3505-1983《表面粗糙度术语表面及其参数》中的定义已经完全不同。
GB/T3505-1983中R z符号曾用于指示“不平度的十点高度”。
正在使用中的一些表面粗糙度测量仪器大多只能测量以前的参数R z。
因此，采用现行的技术文件和图样时必须小心慎重，因为用不同类型的仪器按不同的规定计算所取得的结果之间的差别，并不都是非常微小而可忽略的。
2.参数R max(DIN EN ISO 4287)
参数R max与参数R zi之间有些关系，因此首先介绍R zi的定义。
R zi的定义为，在一个取样长度lr内最高峰和最低谷之间的垂直距离。
R max的定义为在评定长度lc内R zi的最大值(在DIN EN ISO 4288中，R max的符号为R z1max)，其示意图如图2所示。
<CTSM>图2参数R max示意图</CTSM>
3.参数R t(GB/T3505-2000)
参数R t的定义为评定长度内最大的峰谷垂直距离，如图3所示。
<CTSM>图3参数R t示意图</CTSM>
4.参数R3z(Daimler Benz Standard 31007)
R3zi的定义为，粗糙度轮廓上一个取样长度lr内第3高的轮廓峰和第3高的轮廓谷之间的垂直距离，如图4所示。
<CTSM>图4参数R3z示意图</CTSM>
R3z是5个连续取样长度上粗糙度深度R3zi的平均值。
5.参数RP c(prEN 10049)
参数RP c的定义为单位长度内连续穿过规定的上轮廓截止线c1和下轮廓截止线c2的粗糙度轮廓元素的数量。
在使用中取c1等于c2，它们间的距离也叫做带宽(Bandwidth)或Peak Count Level。
通常会取它们位于中线(Mean Line)或平行于中线指定的另外的直线的两侧，如图5所示。
<CTSM>图5参数RP c示意图</CTSM>
三、测量使用的仪器
测量使用的仪器为英国某公司生产的粗糙度仪。
该仪器采用的是触针式测量方法，其粗糙度参数的测量误差为2%，具有分析评定25个参数R、22个参数P、23个参数W、12个参数R&W和7个参数R k的能力。
此外，对同一测量数据可以进行多次不同参数的分析评定，而不需要多次测量。
四、参数
R max、R t、R3z的测量
参数R max、R t、R3z的测量同测量参数R a一样，都需要使仪器的探针在被测表面上扫描规定的长度，从而得到表面轮廓。
表面轮廓经滤波器滤波后得到原始轮廓，用规定的方式对原始轮廓进行分析就得到对应的参数。
它们的评定与R a的评定类似，滤波器、取样长度lc等评定条件的选取都对评定结果有明显的改变。
笔者使用的滤波器是2CR-PC。
而取样长度lc的选取由于没有明确的规定，工作中可选用与参数R a同样的取样长度lc，这也是广泛采用的方式。
图6为使用粗糙度仪对某钢管内表面进行测量后得到的粗糙度轮廓，表1为该粗糙度轮廓各粗糙度参数的测量结果。
<CTSM>图6某钢管内表面粗糙度轮廓</CTSM>
由表1的测量结果可以看出，R t>R max>R z>R3z，这与前面介绍的这些参数定义的含义是一致的。
<CTSM>表1某钢管内表面粗糙度参数测量结果</CTSM>
五、参数
RP c的测量
R max、R t、R3z等这些参数的评定过程不再涉及其他条件的设定，所以对它们的评定相对简单。
而参数RP c的评定稍显复杂一些，其评定过程还需要设定3个条件，分别为参考类型、
高度、带宽。
其中参考类型和高度是配合在一起的，笔者使用“平均值以上的高度”，且高度为“0”，也就是以中线为中心，上下各半个带宽。
而带宽的大小就依靠产品的技术要求了，表2即为一个技术要求的实例。
该要求分别对7个带宽每英寸长度内的峰值数量都提出了要求。
<CTSM>表2参数RP c技术要求实例</CTSM>
分别在带宽中设定所要求的数值，然后计算机将依照设定的条件对粗糙度轮廓进行分析计算，从而得到所需的参数RP c数值。
表3为通过设定不同条件后对图7分析后得到的参数RP c，图7为包含29个评定长度的粗糙度轮廓。
<CTSM>图7某轴类零件的外表面粗糙度轮廓</CTSM>
<CTSM>表3某轴类零件的外表面粗糙度RP c参数测量结果实例</CTSM>
六、结束语
表面粗糙度可用具有不同定义的多种参数进行评定，前面涉及的仅仅为几个比较常见的参数。
虽然有些参数在我国的国标中并未定义，但由于这些参数在国外已大量使用，使得我们的制造部门不得不在对外贸易中面对对方设置的贸易壁垒。
开展此类参数的测量可为生产和研究部门的研制提供有力的技术支持，对打破技术性贸易壁垒也起到巨大的作用。
