function lambda_1=lyapunov_wolf(data,N,m,tau,P)
% 该函数用来计算时间序列的最大Lyapunov 指数--Wolf 方法
% m: 嵌入维数
% tau:时间延迟
% data:时间序列
% N:时间序列长度
% P:时间序列的平均周期,选择演化相点距当前点的位置差，即若当前相点为I，则演化相点只能在|I－J|>P的相点中搜寻
% lambda_1:返回最大lyapunov指数值
min_point=1 ; %&&要求最少搜索到的点数
MAX_CISHU=5 ; %&&最大增加搜索范围次数
%FL YINGHAWK
% 求最大、最小和平均相点距离
max_d = 0; %最大相点距离
min_d = 1.0e+100; %最小相点距离
avg_dd = 0;
Y=reconstitution(data,N,m,tau); %相空间重构
M=N-(m-1)*tau; %重构相空间中相点的个数for i = 1 : (M-1)
for j = i+1 : M
d = 0;
for k = 1 : m
d = d + (Y(k,i)-Y(k,j))*(Y(k,i)-Y(k,j));
end
d = sqrt(d);
if max_d < d
max_d = d;
end
if min_d > d
min_d = d;
end
avg_dd = avg_dd + d;
end
end
avg_d = 2*avg_dd/(M*(M-1)); %平均相点距离
dlt_eps = (avg_d - min_d) * 0.02 ; %若在min_eps～max_eps中找不到演化相点时，对max_eps的放宽幅度
min_eps = min_d + dlt_eps / 2 ; %演化相点与当前相点距离的最小限
max_eps = min_d + 2 * dlt_eps ; %&&演化相点与当前相点距离的最大限
% 从P+1～M-1个相点中找与第一个相点最近的相点位置(Loc_DK)及其最短距离DK DK = 1.0e+100; %第i个相点到其最近距离点的距离Loc_DK = 2; %第i个相点对应的最近距离点的下
标
for i = (P+1):(M-1) %限制短暂分离，从点P+1开始搜索
d = 0;
for k = 1 : m
d = d + (Y(k,i)-Y(k,1))*(Y(k,i)-Y(k,1));
end
d = sqrt(d);
if (d < DK) & (d > min_eps)
DK = d;
Loc_DK = i;
end
end
% 以下计算各相点对应的李氏数保存到lmd()数组中
% i 为相点序号，从1到(M-1)，也是i-1点的演化点；Loc_DK为相点i-1对应最短距离的相点位置，DK为其对应的最短距离
% Loc_DK+1为Loc_DK的演化点，DK1为i点到Loc_DK+1点的距离，称为演化距离
% 前i个log2（DK1/DK）的累计和用于求i点的lambda值
sum_lmd = 0 ; % 存放前i个log2（DK1/DK）的累计和
for i = 2 : (M-1) % 计算演化距离
DK1 = 0;
for k = 1 : m
DK1 = DK1 + (Y(k,i)-Y(k,Loc_DK+1))*(Y(k,i)-Y(k,Loc_DK+1));
end
DK1 = sqrt(DK1);
old_Loc_DK = Loc_DK ; % 保存原最近位置相点
old_DK=DK;
% 计算前i个log2（DK1/DK）的累计和以及保存i点的李氏指数
if (DK1 ~= 0)&( DK ~= 0)
sum_lmd = sum_lmd + log(DK1/DK) /log(2);
end
lmd(i-1) = sum_lmd/(i-1);
% 以下寻找i点的最短距离：要求距离在指定距离范围内尽量短，与DK1的角度最小point_num = 0 ; % &&在指定距离范围内找到的候选相点的个数
cos_sita = 0 ; %&&夹角余弦的比较初值——要求一定是锐角
zjfwcs=0 ;%&&增加范围次数
while (point_num == 0)
% * 搜索相点
for j = 1 : (M-1)
if abs(j-i) <=(P-1) %&&候选点距当前点太近，跳过！
continue;
end
%*计算候选点与当前点的距离
dnew = 0;
for k = 1 : m
dnew = dnew + (Y(k,i)-Y(k,j))*(Y(k,i)-Y(k,j));
end
dnew = sqrt(dnew);
if (dnew < min_eps)|( dnew > max_eps ) %&&不在距离范围，跳过！
continue;
end
%*计算夹角余弦及比较
DOT = 0;
for k = 1 : m
DOT = DOT+(Y(k,i)-Y(k,j))*(Y(k,i)-Y(k,old_Loc_DK+1));
end
CTH = DOT/(dnew*DK1);
if acos(CTH) > (3.14151926/4) %&&不是小于45度的角，跳过！
continue;
end
if CTH > cos_sita %&&新夹角小于过去已找到的相点的夹角，保留cos_sita = CTH;
Loc_DK = j;
DK = dnew;
end
point_num = point_num +1;
end
if point_num <= min_point
max_eps = max_eps + dlt_eps;
zjfwcs =zjfwcs +1;
if zjfwcs > MAX_CISHU %&&超过最大放宽次数，改找最近的点DK = 1.0e+100;
for ii = 1 : (M-1)
if abs(i-ii) <= (P-1) %&&候选点距当前点太近，跳过！
continue;
end
d = 0;
for k = 1 : m
d = d + (Y(k,i)-Y(k,ii))*(Y(k,i)-Y(k,ii));
end
d = sqrt(d);
if (d < DK) & (d > min_eps)
DK = d;
Loc_DK = ii;
end
end
break;
end
point_num = 0 ; %&&扩大距离范围后重新搜索
cos_sita = 0;
end
end
end
%取平均得到最大李雅普诺夫指数
lambda_1=sum(lmd)/length(lmd);
（注：文档可能无法思考全面，请浏览后下载，供参考。

可复制、编制，期待你的好评与关注）。

合集下载

脑电时间序列的非线性重构

脑电时间序列的非线性重构

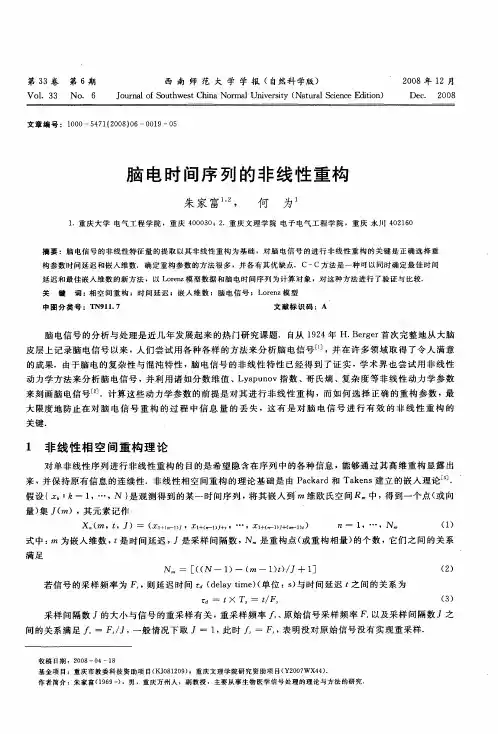

假设｛ ： 忌一 １ … ， ） ， Ｎ 是观 测得 到 的某一 时 间序 列 ， 其嵌 入 到‘ 维欧 氏空 间 Ｒ 将 中，得到 一个点 （ 向 或 量） 集 （ ）， 其元 素 记作
Ｘ ，￡ ）＝ （ ＋ 一１ ，ｚ１（ ） ，… ，ｚｌ（ １ ＋ｍ １ ） （ ， ｚ１ （ ） Ｊ ＋ ， Ｈｆ ｒ１ ＋ ） （＿） Ｊ ｆ 一 １ ，… ，Ｎ研 （） １
２ Ｏ
西 南师 范大学 学报 （ 自然科 学版 ）
投 稿 网址 ｈｔ ：／ ｂ ｔｓ ｕ ｃ ｔ ／ ｘ ｘ． ｗ ． ｎ ｐ
第３ ３卷
２ 相 空 间重构 参 数 的确 定
在对原始 数据进 行非线 性重构 的时候 ， 影响 重构效果 的两个 参数 是嵌入 维数 ｍ 和时 间延 迟 ， 最 同时 ，
关键．
１ 非 线性 相 空 间重 构 理 论
对 单非 线性 序列 进行 非线 性重 构 的 目的是 希望 隐含 在序 列 中的各 种信 息 ， 能够 通 过其 高 维重 构显 露 出
来 ， 保持原 有 信息 的连 续性 ．非线性 相 空 间重构 的 理论 基 础是 由 Ｐ ｃ ａｄ和 Ｔａ ｅ ｓ 立 的嵌 入理 论 ． 并 ａｋ ｒ ｋｎ 建
摘 要 ：脑 电信 号 的非 线 性 特 征量 的提 取 以 其非 线 性 重 构 为 基 础 ，对 脑 电 信 号 的 进 行 非 线 性 重 构 的 关 键 是 正 确 选 择 重
构 参 数时 间延 迟 和嵌 入 维 数 ． 确 定 重构 参 数 的 方 法很 多 ，并 各 有 其 优 缺点 ． Ｃ—Ｃ方 法是 一 种 可 以 同时 确 定 最 佳 时 间 延 迟 和最 佳 嵌 入 维 数 的新 方 法 ，以 Ｌ ｒｎ 模 型 数 据 和脑 电时 间序 列 为 计算 对 象 ，对 这种 方 法 进 行 了验 证 与 比较． ｏｅｚ
-Lyapunov指数的计算方法

-Lyapunov指数的计算方法

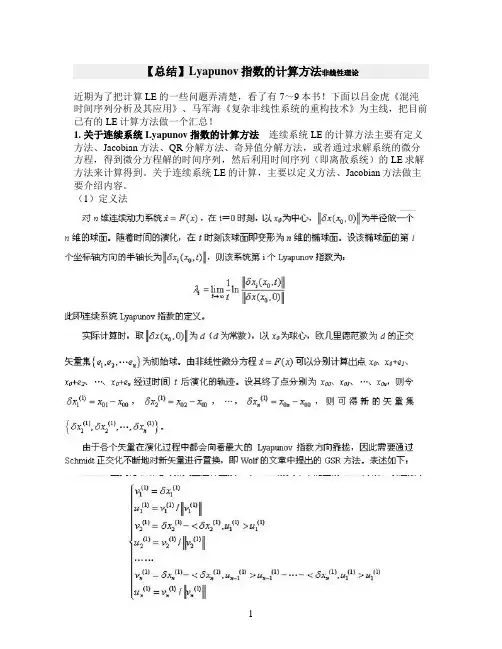

【总结】Lyapunov指数的计算方法非线性理论近期为了把计算LE的一些问题弄清楚，看了有7～9本书！下面以吕金虎《混沌时间序列分析及其应用》、马军海《复杂非线性系统的重构技术》为主线，把目前已有的LE计算方法做一个汇总！1. 关于连续系统Lyapunov指数的计算方法连续系统LE的计算方法主要有定义方法、Jacobian方法、QR分解方法、奇异值分解方法，或者通过求解系统的微分方程，得到微分方程解的时间序列，然后利用时间序列（即离散系统）的LE求解方法来计算得到。
