数控铣床零件的加工工艺设计毕业设计毕业论文题目数控铣床零件的加工工艺设计学生姓名沈金浩学号11020418 班级 110204专业数控技术专业分院工程技术分院指导教师孙增晖2013 年 9 月 14 日长春职业技术学院毕业论文专用纸目录摘要 ..................................................................... (1)第1章绪论 (1)1.1数控铣床的简介 ........................................................... 2 1.2本课题设计内容 ...........................................................2 第2章零件的数控铣削工艺分析 .............................................. 3 2.1零件图的绘制 ............................................................. 3 2.2零件图的分析 ............................................................. 3 2.3毛坯的选择 ............................................................... 4 2.4数控设备的选择 ........................................................... 4 2.5 零件定位基准及装夹方式的确定.............................................4 2.6加工路线的设计 ........................................................... 5 2.7刀具选择 .................................................................5 2.8切削用量的确定 ........................................................... 6 2.9拟定数控切削加工工序卡 ...................................................7 2.10工序设计 (8)2.11确定编程原点 ............................................................ 8 2.12编辑程序 ................................................................9 第3章操作步骤 ............................................................ 12 总结与致谢 .................................................................13 参考文献 ...................................................................141摘要毕业设计是培养我们实际工作能力的最后一个重要实践性学习环节，他不但是对我们三年来学习与实践的一个很好的总结与考验，也是为以后从事专业技术工作做个强而有力的铺垫。
于从诸多风动机械零件实际加工中精选典型的案例，来介绍数控铣床加工工艺所涉及的工艺性分析、加工工艺、安装定位、刀具应用及典型零件加工的基础知识任务一数控铣削加工工艺任务目标◇会分析简单零件的加工工艺；◇会划分简单零件的加工工序；◇能确定零件定位及装夹方法；◇能确定简单零件的走刀路线；◇会选择合理的加工刀具和切削用量；◇会编写加工工艺卡；任务内容如果要加工下图所示活塞式空压机曲轴箱，数控铣床加工工艺准备工作步骤是什么？活塞式空压机曲轴箱一、加工工艺分析1.零件图的分析分析项目分析内容尺寸标注方法分析注意基准统一原则，减少累积误差。
零件图的完整性与正确性分析几何图素条件要求充分。
零件技术要求分析尺寸精度、形状精度、位置精度、表面粗糙度、热处理等都会影响工艺方案。
同时考虑安装、刀具、切削用量。
零件材料分析材料影响价格、切削用量、工艺方案。
零件图形的数学处理计算出几何元素的起点、终点、圆弧的圆心、两几何元素的交点或切点的坐标值。
尺寸链的计算。
2.零件的结构工艺性分析（1）采用统一的几何类型和尺寸，减少换刀，提高效率，减少成本。
（2）零件的工艺结构设计应确保能采用较大直径的刀具进行加工。
采用大直径铣刀加工，能减少加工次数，提高表面加工质量。
内槽圆角影响刀具的选择，应大些，如图5-1所示。
图5-1知识链接（3）当铣刀直径D一定时，圆角半径r越大，铣刀端刃铣削平面的面积就越小，铣刀端刃铣削平面的能力就越差，效率越低，工艺性也越差。
所以槽底圆角半径r不宜太大，如图5-2所示。
（4）统一基准定位，减少定位误差。
（5）减少刀具数量，降低成本和减少定位误差。
图5-2（6）审查与分析定位基准的可靠性。
（7）对于薄壁件、刚性差的零件，注意加强零件加工部位的刚性，防止变形的产生。
（8）分析毛坯余量的大小及均匀性。
二、数控加工工艺过程设计1.加工工序的划分（1）刀具集中分序法按所用刀具划分工序，用同一把刀具加工完所有可以加工的部位,再用第二、三把刀完成它们可以完成的其他部位。
数控铣床零件加工工艺分析与程序设计毕业论文数控铣床是一种用数控技术控制刀具在工件上进行铣削加工的设备。
在数控铣床零件加工过程中，合理的工艺分析和程序设计对于保证加工精度和提高加工效率至关重要。
本文将以数控铣床零件加工工艺分析与程序设计为研究内容，分析其重要性并提出相应的设计方法。
首先，工艺分析对于数控铣床零件加工至关重要。
工艺分析是指通过对零件特点、材料性能等进行分析，确定合理的加工方法和加工工艺参数。
在数控铣床零件加工过程中，不同的零件要求不同的加工方法和参数，只有通过工艺分析才能确定最佳的加工工艺路线和参数，以保证零件的加工质量和效率。
工艺分析还可以提前预测可能出现的问题，如加工难度较大的区域、切削力较大的位置等，从而采取相应的措施，保证加工的顺利进行。
其次，程序设计是数控铣床零件加工的核心环节。
程序设计是指根据工艺分析的结果，编写数控程序，以实现对数控铣床的控制。
程序设计的质量直接影响加工结果，良好的程序设计可以提高加工精度和效率。
在程序设计过程中，需要根据零件的几何形状、尺寸和加工要求，确定数控刀具的刀补和补偿方案，编写合理的切削路径和切削轨迹，以保证零件的尺寸精度和表面质量。
此外，程序设计还需要考虑加工过程中可能出现的问题，如加工力的控制、材料的选择等，以提高加工的效率和稳定性。
在数控铣床零件加工工艺分析与程序设计过程中，可以采取以下方法：1.对零件进行全面的分析。
包括几何形状、尺寸、材料特性等方面的分析，确定加工目标和要求。
2.根据零件的特点和加工目标，选择合适的加工方法和加工工艺参数。
如铣床的进给速度、主轴转速、切削进给量等。
3.根据工艺分析结果，编写数控程序。
程序要考虑到零件的几何形状、加工道具的特点和刀具的路径。
4.在程序设计过程中，需要进行模拟实验和试加工。
通过试验和实际加工，检验程序的准确性和可行性。
5.对程序进行评估和调整。
根据试加工和实际情况，对程序进行调整和改进，以提高加工效率和质量。
毕业论文数控铣床零件加工工艺分析与程序设计1000字本文主要从数控铣床零件加工工艺分析和程序设计两方面进行论述，探讨如何使用数控铣床进行零件加工，提高零件生产的效率和精度。
一、数控铣床零件加工工艺分析数控铣床是一种高精度、高效率的金属加工设备，其加工精度和速度远远高于传统的机械加工设备。
在加工过程中，需要对零件材质、加工要求、工件定位等因素进行分析，选择合适的刀具、切削参数和加工路径。
1.零件材料数控铣床适用于各种金属材料的加工，如钢、铜、铝、铸铁等。
不同的材质有着不同的硬度、韧性和塑性，需要采用不同的切削参数和工艺。
2.加工要求零件的加工要求包括尺寸精度、表面粗糙度、几何形状等。
根据要求，选择不同的刀具和切削参数，控制加工深度和速度，保持加工精度和加工质量。
3.工件定位工件定位是数控铣床加工中重要的一环，其准确度关系到加工的精度和质量。
在定位时需要考虑工件尺寸、形状、材质和加工要求等因素，采用适当的夹具和定位方式，确保工件的固定和稳定。
二、数控铣床零件加工程序设计数控铣床加工程序是指按照设计要求和工艺要求编制的加工指令集，通常由CAD/CAM软件生成。
数控铣床加工程序设计需要根据实际加工情况进行优化和修改，从而实现加工过程的高效和精密。
1.加工路径在数控铣床加工程序中，加工路径是指刀具在工件表面上的轨迹路线。
根据零件的几何形状和加工要求，选择适当的加工路径，控制刀具的进给速度、转速和加工深度，以实现精确的加工。
2.刀具选择数控铣床加工中需要根据不同的工件形状和加工要求，选择合适的刀具。
刀具的选择要考虑切削性能、刀具材料、刀具刃数等因素，在保证加工质量的前提下，尽量提高加工效率。
3.切削参数设定切削参数包括进给速度、转速和加工深度等。
根据零件材质和加工要求，合理设置切削参数，以确保加工效率和加工质量。
同时，需要严格控制切削温度和切削力，避免对工件造成损伤。
综上所述，数控铣床零件加工工艺分析和程序设计是数控加工技术的重要组成部分，需要充分考虑实际加工情况和加工要求，优化加工方案，提高零件加工的效率和质量。
东北大学毕业论文论文题目：数控车床零件加工及工艺设计题目：数控车床零件加工及工艺设计班级： 10数控二班专业：数控加工技术学生姓名：**指导教师：***日期: 2012年4月14日目录摘要 (1)一、数控机床简介 (2)二、数控激光的概念 (3)三、数控机床的特点 (3)四、数控车削加工 (4)五、数控车床加工程序编制 (5)六、数控车床的组成和基本原理 (5)七、数控车床安全操作规 (6)八、数控车床坐标的确定 (6)九、运动方向的规定 (7)十、轴类零件的编程与加工 (7)十一、简单套类零件的编程与加工 (13)十二、简单的盘类零件的编程与加工 (18)结束语 (25)参考文献 (25)数控车床零件加工及工艺设计摘要在车床上，利用工件的旋转运动和刀具的直线运动或曲线运动来改变毛坯的形状和尺寸，把它加工成符合图纸的要求。
车削加工是在车床上利用工件相对于刀具旋转对工件进行切削加工的方法。
车削加工的切削能主要由工件而不是刀具提供。
车削是最基本、最常见的切削加工方法，在生产中占有十分重要的地位。
车削适于加工回转表面，大部分具有回转表面的工件都可以用车削方法加工，如内外圆柱面、内外圆锥面、端面、沟槽、螺纹和回转成形面等，所用刀具主要是车刀。
在各类金属切削机床中，车床是应用最广泛的一类，约占机床总数的50%。
车床既可用车刀对工件进行车削加工，又可用钻头、铰刀、丝锥和滚花刀进行钻孔、铰孔、攻螺纹和滚花等操作。
按工艺特点、布局形式和结构特性等的不同，车床可以分为卧式车床、落地车床、立式车床、转塔车床以及仿形车床等，其中大部分为卧式车床。
数控车削加工是现代制造技术的典型代表，在制造业的各个领域如航天、汽车、模具、精密机械、家用电器等各个行业有着日益广泛的应用，已成为这些行业不可或缺的加工手段。
为了子数控机床上加工出合格的零件，首先需根据零件图纸的精度和计算要求等，分析确定零件的工艺过程、工艺参数等内容，用规定的数控编程代码和格式编制出合适的数控加工程序。

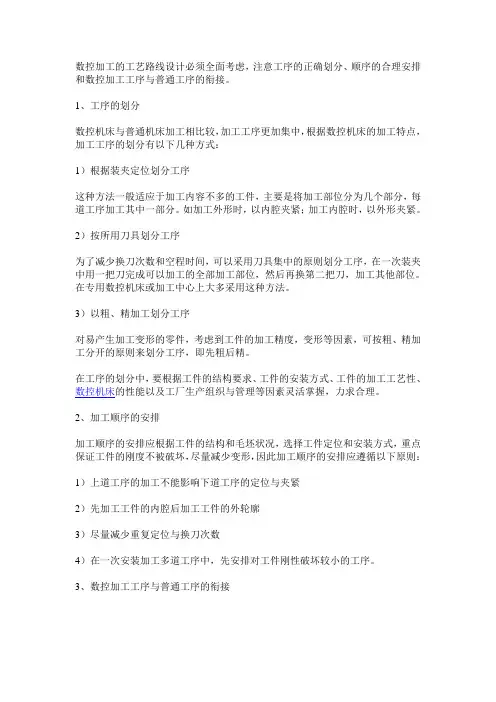

数控加工的工艺路线设计必须全面考虑，注意工序的正确划分、顺序的合理安排和数控加工工序与普通工序的衔接。
1、工序的划分数控机床与普通机床加工相比较，加工工序更加集中，根据数控机床的加工特点，加工工序的划分有以下几种方式：1）根据装夹定位划分工序这种方法一般适应于加工内容不多的工件，主要是将加工部位分为几个部分，每道工序加工其中一部分。
如加工外形时，以内腔夹紧；加工内腔时，以外形夹紧。
2）按所用刀具划分工序为了减少换刀次数和空程时间，可以采用刀具集中的原则划分工序，在一次装夹中用一把刀完成可以加工的全部加工部位，然后再换第二把刀，加工其他部位。
在专用数控机床或加工中心上大多采用这种方法。
3）以粗、精加工划分工序对易产生加工变形的零件，考虑到工件的加工精度，变形等因素，可按粗、精加工分开的原则来划分工序，即先粗后精。
在工序的划分中，要根据工件的结构要求、工件的安装方式、工件的加工工艺性、数控机床的性能以及工厂生产组织与管理等因素灵活掌握，力求合理。
2、加工顺序的安排加工顺序的安排应根据工件的结构和毛坯状况，选择工件定位和安装方式，重点保证工件的刚度不被破坏，尽量减少变形，因此加工顺序的安排应遵循以下原则：1）上道工序的加工不能影响下道工序的定位与夹紧2）先加工工件的内腔后加工工件的外轮廓3）尽量减少重复定位与换刀次数4）在一次安装加工多道工序中，先安排对工件刚性破坏较小的工序。
3、数控加工工序与普通工序的衔接由于数控加工工序穿插在工件加工的整个工艺过程之中，各道工序需要相互建立状态要求，如加工余量的预留，定位面与孔的精度和形位公差要求，矫形工序的技术要求，毛坯的热处理等要求，各道工序必须前后兼顾综合考虑。
4、数控机床加工工序和加工路线的设计数控机床加工工序设计的主要任务：确定工序的具体加工内容、切削用量、工艺装备、定位安装方式及刀具运动轨迹，为编制程序作好准备。
其中加工路线的设定是很重要的环节，加工路线是刀具在切削加工过程中刀位点相对于工件的运动轨迹，它不仅包括加工工序的内容，也反映加工顺序的安排，因而加工路线是编写加工程序的重要依据。
数控铣床零件加工工艺分析与程序设计毕业论文一、综述在我们的日常生活中，数控铣床扮演着至关重要的角色。
它就像是一个精密的工匠，能够按照我们的需求，打造出各种复杂的零件。
那么如何更好地利用数控铣床进行零件加工呢？这就是我们今天要探讨的主题——数控铣床零件加工工艺分析与程序设计。
当我们面对一个需要加工的零件时，首先需要考虑的是这个零件的工艺分析。
这就像我们做饭前要有个菜谱一样，知道要先放什么，后放什么才能让饭菜更美味。
对于数控铣床来说，工艺分析就像是它的“菜谱”。
我们需要了解这个零件的材料、形状、大小以及加工要求等等，才能决定如何切削、切削的深度、切削的速度等等。
这一步非常关键，因为它直接影响到后续加工的质量和效率。
接下来就是程序设计了，这一步就像是给数控铣床写“指令”。
我们知道数控铣床是通过计算机控制的，那么我们需要把工艺分析的结果转化为计算机能理解的指令。
这个过程需要专业的知识和技能，因为每一个指令都会直接影响到零件的加工效果。
写指令的过程中，我们要考虑到刀具的路径、切削的速度、换刀的时间等等，确保每一步都准确无误。
1. 背景介绍：数控铣床在现代制造业中的地位和作用走进现代化的制造车间，我们总能被那些精密的机械设备所吸引。
其中数控铣床凭借其独特的优势，在现代制造业中占据了举足轻重的地位。
它不仅仅是一台机器，更是制造业的得力助手，工业发展的得力干将。
数控铣床简单来说，就是一台通过数字化程序控制来进行零件加工的机器。
它的作用可大了去了，在现代化的生产线上，零件的精度和效率要求越来越高，这时候数控铣床就派上了用场。
它可以根据预设的程序，精确地加工出各种复杂形状的零件。
想象一下没有数控铣床的话，很多精密的机械设备可能就无法生产出来，我们的日常生活也会因此受到很大的影响。
可以说数控铣床是现代制造业的“得力助手”。
从汽车、飞机到电子产品，几乎所有的制造行业都离不开它。
随着科技的发展，数控铣床的功能也越来越强大，不仅能加工出更精密的零件，还能提高生产效率。
常州技师学院毕业论文题目：数控铣床零件加工工艺设计系部：机电工程系专业：数控加工与维修姓名：李晓波指导教师：陆奇炜摘要随着科学技术飞速发展和经济竞争的日趋激烈，机械产品的更新速度越来越快，数控加工技术作为先进生产力的代表，在机械及相关行业领域发挥着重要的作用，机械制造的竞争，其实质是数控技术的竞争。
数控编程技术是数控技术重要的组成部分。
从数控机床诞生之日起，数控编程技术就受到了广泛关注，成为CAD/CAM系统的重要组成部分。
以数控编程中的加工工艺分析及设计为出发点，着力分析零件图，从数控加工的实际角度出发，以数控加工的实际生产为基础，以掌握数控加工工艺为目标，在了解数控加工铣削基础、数控铣床刀具的选用、数控加工工件的定位与装夹、拟定加工方案、确定加工路线和加工内容以及对一些特殊的工艺问题处理的基础上，控制数控编程过程中的误差，从而大大缩短了加工时间，提高了效率，降低了成本。
本文主要研究了轮廓和孔的数控铣削工艺、工装以及在此基础上的数控铣床的程序编制。
侧重于设计该零件的数控加工夹具，主要设计内容有：完成该零件的工艺规程（包括工艺简卡、工序卡和数控刀具卡）和主要工序的工装设计。
并绘制零件图。
用G代码编制该零件的数控加工程序。
关键词：FANUC、数控加工、数控编程目录摘要 (2)目录 (3)引言 (4)1.数控铣 (5)2.FANUC系统 (6)2.1 FANUC系统简介 (6)2.2G代码 (10)2.3M代码....... . . (12)3零件图工艺分析 (14)3.1零件结构和加工 (14)3.2基准选择 (14)3.3毛坯和材料的选择 (15)3.4加工路线的设计 (16)3.5刀具选择 (16)3.6切削用量的选择 (17)3.7拟定数控切削加工工序卡 (18)3.8工序设计 (19)4加工工序 (20)4.1确立编程原点 (20)4.2编辑程序 (22)5操作步骤 (24)5.1先开机床 (24)5.2回参考点 (25)5.3参数设定 (25)结束语 (26)致谢 (27)参考文献 (28)引言毕业实践工作对于每一个即将毕业的毕业生来说都是非常重要的,它对我们以后走上工作岗位很有帮助。
对于我们机电一体化专业来说，在以后的工作中经常要与机械打交道，在这里，我以数控技术为例，对它进行系统的讲述。
毕业论文可以把以前所学的知识加以综合运用，起到巩固学到的知识的作用，从而提高分析，解决问题的能力。
因此，认真的完成毕业论文是很有必要的。
毕业论文是我们完成专业教学计划的最后一个极为重要的实践性教学环节，是使我们综合运用所学过的基本课程，基本知识与基本技能去解决专业范围内的工程技术问题而进行的一次基本训练。
我们在完成毕业论文的同时，也培养了我们正确使用技术资料，国家标准，有关手册，图册等工具书，进行设计计算，数据处理，编写技术文件等方面的工作能力，也为我们以后的工作打下坚实的基础，所以我们要认真对待这次综合能力运用的机会！本文基于FANUC 0i mate系统对简单轮廓—直线、圆弧组成的轮廓，直接用数控系统的G代码编程，进行零件加工的阐述。
1.数控铣数控铣（CNC Milling）数控铣或手动铣是用来加工棱柱形零件的机加工工艺。
有一个旋转的圆柱形刀头和多个出屑槽的铣刀通常称为端铣刀或立铣刀，可沿不同的轴运动，用来加工狭长空、沟槽、外轮廓等。
进行铣削加工的机床称为铣床，数控铣床通常是指数控加工中心。
铣削加工包括手动铣和数控铣，铣削加工在机加工车间进行。
数控铣床引是在一般铣床的基础上发展起来的,两者的加工工艺基本相同,结构也有些相似,但数控铣床是靠程序控制的自动加工机床,所以其结构也与普通铣床有很大区别2.FANUC系统2.1 FANUC数控加工系统简介FANUC公司创建于1956年，1959年首先推出了电液，在后来的若干年中逐步发展并完善了以硬件为主的开环系统。
进入70年代，、功率电子技术，尤其是得到了飞速发展，FANUC公司毅然舍弃了使其发家的电液步进电机数控产品，一方面从GETTES公司引进制造技术。
1976年FANUC公司研制成功数控系统5，随时后又与SIEMENS公司联合研制了具有先进水平的数控系统7，从这时起，FANUC公司逐步发展成为世界上最大的专业数控系统生产厂家，产品日新月异，年年翻新。
1979年研制出数控系统6，它是具备一般功能和部分高级功能的中档CNC系统，6M适合于和；6T适合于。
与过去机型比较，使用了大容量磁泡存储器，专用于，元件总数减少了30%。
它还备有用户自己制作的特有变量型子程序的用户。
1980年在系统6的基础上同时向抵挡和高档两个方向发展，研制了系统3和系统9。
系统3是在系统6的基础上简化而形成的，体积小，成本低，容易组成系统，适用于小型、廉价的机床。
系统9是在系统6的基础上强化而形成的具备有高级性能的可变软件型CNC系统。
通过变换软件可适应任何不同用途，尤其适合于加工复杂而昂贵的航空部件、要求高度可靠的多轴联动重型。
1984年FANUC公司又推出新型系列产品数控10系统、11系统和12系统。
该系列产品在硬件方面做了较大改进，凡是能够集成的都作成大规模集成电路，其中包含了8000个的专用有3种，其引出脚竟多达179个，另外的专用大规模集成电路芯片有4种，芯片22种；还有32位的高速、4的磁泡存储器等，元件数比前期同类产品又减少30%。
由于该系列采用了技术，使过去在数控装置与机床以及之间的几百根电缆大幅度减少，提高了抗干扰性和。
该系统在DNC方面能够实现主与机床、工作台、、等之间的各类数据的双向传送。
它的PLC装置使用了独特的无触点、无极性输出和大电流、高电压输出电路，能促使柜的半导体化。
此外PLC的编程不仅可以使用梯形图语言，还可以使用PASCAL语言，便于用户自己开发软件。
数控系统10、11、12还充实了专用宏功能、自动计划功能、自动功能、管理、彩色图形显示CRT等。
1985年FANUC公司又推出了数控系统0，它的目标是体积小、价格代，适用于机电一体化的小型机床，因此它与适用于中、大型的系统10、11、12一起组成了这一时期的全新系列产品。
在硬件组成以最少的元件数量发挥最高的效能为宗旨，采用了最新型高速高集成度处理器，共有专用大规模集成电路芯片6种，其中4种为CMOS专用大规模集成电路，专用的厚膜电路3种。
三轴控制系统的主控制电路包括输入、输出接口、PMC（Programmable Machine Control）和CRT电路等都在一块大型上，与操作面板CRT组成一体。
系统0的主要特点有：彩色图形显示、会话菜单式编程、专用宏功能、多种语言（汉、德、法）显示、目录返回功能等。
FANUC公司推出数控系统0以来，得到了各国用户的高度评价，成为世界范围内用户最多的数控系统之一。
1987年FANUC公司又成功研制出数控系统15，被称之为划时代的型数控系统，它应用了MMC（Man Machine Control）、CNC、PMC的。
系统15采用了高速度、高精度、高效率加工的数字单元，数字主轴单元和纯绝对位置检出器，还增加了MAP(Manufacturing Automatic Protocol)、窗口功能等。
FANUC公司是生产数控系统和的着名厂家，该公司自60年代生产数控系统以来，已经开发出40多种的系列产品。
FANUC公司目前生产的数控装置有F0、F10/F11/F12、F15、F16、F18系列。
F00/F100/F110/F120/F150系列是在F0/F10/F12/F15的基础上加了MMC功能，即CNC、PMC、MMC的CNC。
FANUC公司数控系统的产品特点（1）结构上长期采用大板结构，但在新的产品中已采用模块化结构。
（2）采用专用LSI，以提高集成度、可靠性，减小体积和。
（3）产品应用范围广。
每一CNC装置上可配多种上控制软件，适用于多种机床。
（4）不断采用新工艺、新技术。
如SMT、多层印制电路板、光导纤维电缆等。
（5） CNC装置体积减小，采用面板装配式、内装式PMC（可编程机床控制器）（6）在插补、加减速成、补偿、自动编程、图形显示、通信、控制和诊断方面不断增加新的功能：插补功能：除直线、圆弧、螺旋线插补外，还有假想轴插补、极其坐标插补、圆锥面插补、插补、样条插补等。
切削进给的自动加减速功能：除插补后直线加减速，还插补前加减速。
补偿功能：除螺距误差补偿、丝杠反向间隙补偿之外，还有补偿补偿以及各新的刀具补偿功能。
故障诊断功能：采用人工智能，系统具有推理软件，以为根据查找故障原因。
（7） CNC装置面向用户开放的功能。
以用户特订宏程序、MMC等功能来实现。
（8）支持多种语言显示。
如日、英、德、汉、意、法、荷、西班牙、瑞典、、等。
（9）备有多种。
如FANUC PPR， FANUC FA Card，FANUC FLOPY CASSETE，FANUC PROGRAM FILE Mate等。
（10）已推出MAP（制造自动化协议）接口，使CNC通过该接口实现与上一级计算机通信。
（11）现已形成多种版本。
FANUC系统早期有3系列系统及6系列系统，现有0系列、10/11/12系列、15、16、18、21系列等，而应用最广的是FANUC 0系列系统。
FANUC系统的0系列型号划分及适用范围0D系列： 0—TD用于车床0—MD用于铣床及小型加工中心0—GCD用于圆柱0—GSD用于0—PD用于0C系统：0—TC用于、自动车床0—MC用于铣床、、加工中心0—GCC用于内、外磨床0—GSC用于平面磨床0—TTC用于双刀架、4轴车床POWER MATE 0：用于2轴小型车床0i系列：0i—MA用于加工中心、铣床0i—TA用于车床，可控制4轴16i用于最大8轴，6轴联动18i用于最大6轴，4轴联动160/18MC用于加工中心、铣床、平面磨床160/18TC用于车床、磨床160/18DMC用于加工中心、铣床、平面磨床的开放式CNC系统、160/180TC用于车床、圆柱磨床的开放式CNC系统2.2 G代码代码分组意义格式G00 01 快速进给、定位G00 X—Y—Z-G01 直线插补G01 X—Y—Z—G02 圆弧插补CW（）X Y平面内的圆弧：ZX平面的圆弧：YZ平面的圆弧：G03 圆弧插补CCW（逆时针）G04 00 暂停G04 [P|X] 单位秒，增量状态单位毫秒，无参数状态表示停止G15 17 取消指令G15取消极坐标方式G16 极坐标指令Gxx Gyy G16开始极坐标指令G00 IP_ 极坐标指令Gxx：极坐标指令的平面选择（G17，G18，G19）Gyy：G90指定工件的零点为极坐标的G91指定当前位置作为极坐标的原点IP：指定选择平面的轴地址及其值第1轴：极坐标半径第2轴：极角G17 02 XY平面 G17选择XY平面；G18选择XZ平面；G19选择YZ平面。
