巨豪Z-6070条码扫描器指示灯和蜂鸣器的指示

条码打印机和条码扫码枪使用说明系统条码打印驱动设置一．驱动设置：1.点击操作系统 设备和打印机，进入设备和打印机页面，如图。

2.在设备和打印机下面找到DASCOM DL-620Z打印机。

3.右键点击DASCOM DL-620Z打印机，选择打印首选项，进入打印首选项设置页面，在卷下面选择卷名称为：USER，点击编辑对USER进行编辑，设置标签大小点击确定即可。

二.系统设置1.登录后台mange页面，在二次开发（参数制作员）→单据定义→单据设计点击功能预览进入单据设计页面，如图。

2.选择资产配置，在资产配置下面设置所有资产分类的条码打印，如图：3.具体设置以通用设备为例。

通用设备 设计进入通用设备设计界面，如图：4.通用设备下面选择打印页签，在打印页签下面选择当前打印模版为条码打印，如图。

5.在条码打印页面设计条码大小和需要打印的字段。

点击条码打印设计框空白区域，右边出现纸张设置页面即可设置纸张大小，选择纸张为自定义，然后在设置自定义纸张的高和宽（纸张大小按照条码打印机提供纸张大小设置即可），如图：6.纸张大小设置完以后，在纸张大小上面添加字段即可。

整个字段添加完以后点击保存即可。

资产系统条码打印设置1.行政事业单位登录系统，进入卡片管理 资产卡片查看页面，如图：2.资产卡片查看页面，在需要打印的资产卡片复选框中挑勾，（系统提供单张打印，多张打印及全部打印）然后点击打印下拉箭头选择打印单据，如图。

3.在打印单据页面选择打印模版为条码打印，点击确定进入打印预览页面，如图。

4.打印预览页面选择打印图标，即可弹出打印设置，打印设置下设置打印机和纸型（打印机选择DASCOM DL-620Z，纸型选择USER），如图。

条码扫码枪使用说明一、Mange后台设置1.登录后台mange页面，在资产管理（系统管理员）→系统管理→系统管理→系统选项设置下设置清查条码导入导出设置，如图。

2.系统选项设置→系统选项→清查条码导入导出设置设置具体导入导出路径（注意：到处文件路径必须为：\dc\dc.txt，导入文件路径必须为：\Storage Card\AutoRun\盘点导出单\盘点单.txt）如图。

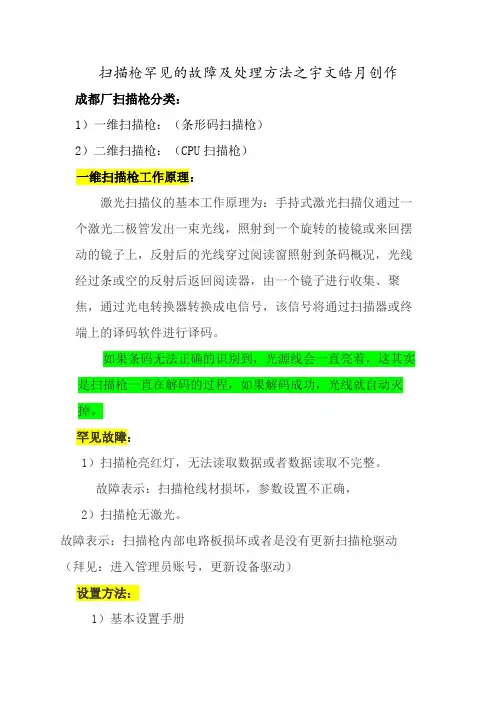

扫描枪罕见的故障及处理方法之宇文皓月创作成都厂扫描枪分类：1）一维扫描枪：（条形码扫描枪）2）二维扫描枪：（CPU扫描枪）一维扫描枪工作原理：激光扫描仪的基本工作原理为：手持式激光扫描仪通过一个激光二极管发出一束光线，照射到一个旋转的棱镜或来回摆动的镜子上，反射后的光线穿过阅读窗照射到条码概况，光线经过条或空的反射后返回阅读器，由一个镜子进行收集、聚焦，通过光电转换器转换成电信号，该信号将通过扫描器或终端上的译码软件进行译码。

如果条码无法正确的识别到，光源线会一直亮着，这其实是扫描枪一直在解码的过程，如果解码成功，光线就自动灭掉。

罕见故障：1）扫描枪亮红灯，无法读取数据或者数据读取不完整。

故障表示：扫描枪线材损坏，参数设置不正确，2）扫描枪无激光。

故障表示：扫描枪内部电路板损坏或者是没有更新扫描枪驱动（拜见：进入管理员账号，更新设备驱动）设置方法：1）基本设置手册2）自动发送F1设置手册接口种类：USB接口，PS/2接口，RS232接口二维码扫描枪工作原理：二维码（dimensional barcode），又称二维条码，是在一维条码的基础上扩展出的一种具有可读性的条码。

设备扫描二维条码，通过识别条码的长度和宽度中所记载的二进制数据，可获取其中所包含的信息。

相比一维条码，二维码记载更复杂的数据，比方图片、网络链接、视频等。

简介二维条码/二维码（dimensional barcode）是用某种特定的几何图形按一定规律在平面（二维方向上）分布的黑白相间的图形记录数据符号信息的；在代码编制上巧妙地利用构成计算机内部逻辑基础二维码的“0”、“1”比特流的概念，使用若干个与二进制相对应的几何形体来暗示文字数值信息，通过图象输入设备或光电扫描设备自动识读以实现信息自动处理：它具有条码技术的一些共性：每种码制有其特定的字符集；每个字符占有一定的宽度；具有一定的校验功能等。

同时还具有对分歧行的信息自动识别功能、及处理图形旋转变更等特点。

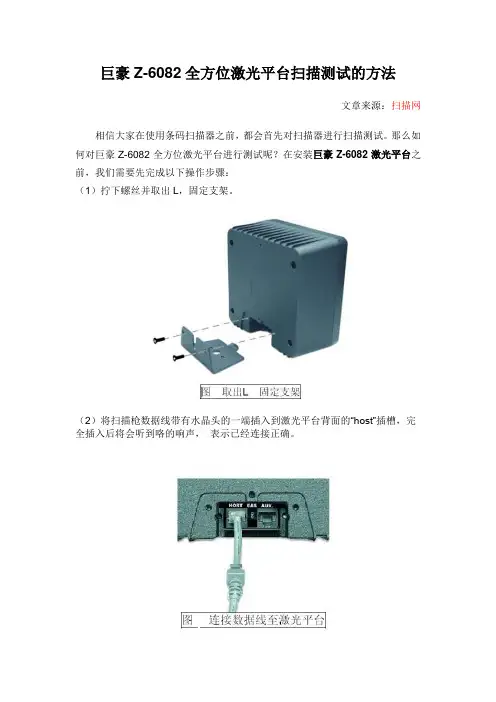

巨豪Z-6082全方位激光平台扫描测试的方法
文章来源：扫描网
相信大家在使用条码扫描器之前，都会首先对扫描器进行扫描测试。

那么如何对巨豪Z-6082全方位激光平台进行测试呢？在安装巨豪Z-6082激光平台之前，我们需要先完成以下操作步骤：
（1）拧下螺丝并取出L，固定支架。

（2）将扫描枪数据线带有水晶头的一端插入到激光平台背面的“host”插槽，完全插入后将会听到咯的响声，表示已经连接正确。

（3）将扫描枪电源适配器的DC Jack端插入数据线的电源口。

（4）将数据线另一端插入PC/POS机的键盘口或RS232串口或USB口（依照实际定购的数据线类型），如果使用的是键盘口，请同时将键盘连接至数据线。

（5）将电源适配器接入交流电插座，此时6082激光平台将会自动开启，首先发出四声滴滴自检声，LED灯显示蓝色，表面已经启动完毕进入扫描状态
（6）请扫描普通商品条码进行测试，如果激光平台能够做出响应,它将会发出一声短滴音，而当移出测试条码时，LED呈红色，表示条码能够很好的被扫描和解码。

（如果数据线为键盘接口，扫描条码后LED灯一直显示红色，请检查数据线是否与计算机连接正常，数据线是否完好）
注意：
如果激光平台开机时，不发出滴滴自检音，或LED无法显示正常的颜色，请查看电源或数据线连接，或与当地经销商联系，请求技术协助。

有关于激光平台的故障排除，请见巨豪Z-6082用户手册附录C。

说明本手册适用于Z-3051HS、Z-3021、Z-3001等ZEBEX激光扫描枪。

ZEBEX激光扫描枪，拥有令人惊叹的扫描速度，能带来最有效的扫描性能。

可以让用户根据不同的需求进行个性化设定，并且掌握一般性使用技巧。

此条码扫描枪可以采用多种接口模式，包括键盘口、RS-232串口、USB接口。

用户需根据主机通讯接口，选用相对应的数据线类型，然后进行相关的接口和参数设定。

采用RS-232串口时，请确认PC机或POS 机支持并开放串行键设备。

目录Z-3051HS L ED指示灯及故障排除 (1)Z-3021/3001LED指示灯及故障排除 (3)接口模式设置 (5)Z-3051HS扫描模式设置 (6)Z-3021/Z-3001扫描模式设置 (7)声音调节 (7)条码标识符 (7)键盘口模式下的数据处理 (8)U S B口模式下的数据处理 (8)R S-232键盘口模式下的数据处理 (8)功能键开放与关闭 (8)大写键开放与关闭 (8)条码开放设置 (9)读码长度范围设定 (10)条码参数设置 (10)相同条码时间间隔设置 (11)加载前后缀/截除前后字符 (12)ASCII Table (13)感谢信 (16)Z-3051HS扫描枪LED状态指示1、LED指示灯扫描枪的顶部有三种指示灯颜色（蓝色、红色和绿色），这三种指示灯颜色可以反映扫描枪的各种状态信息。

2．蜂鸣器当扫描枪工作时，蜂鸣器会发出各种声音，用来显示扫描枪的工作状况。

Z-3021/3001扫描枪状态指示1、LED指示灯Z-3021/3001激光扫描枪顶部的蓝色LED指示灯可以准确地反映扫描枪的扫描状态。

2．蜂鸣器当扫描枪工作时，蜂鸣器会发出各种声音，用来显示扫故障排除开始设定任何设定,首先扫描“开始设定”,最后扫描“结束设定”接口模式根据数据线类型，进行对应的接口设定*设定为键盘接口设定为RS-232C串口设定为USB接口复位恢复到出厂设定退出设定不保存本次设定，直接退出（在读“结束设定”条码之前）版本信息查看软件版本信息标有*的为系统默认设置结束设定开始设定任何设定,首先扫描“开始设定”,最后扫描“结束设定”Z-3051HS扫描模式设置手持扫描模式*按压模式脉冲模式（自动）感应模式（手动）脉冲模式（手动）按压模式（自动）底座扫描模式*感应模式（自动）脉冲模式（自动）按压模式脉冲时间间隔*中长短标有*的为系统默认设定结束设定开始设定任何设定,首先扫描“开始设定”,最后扫描“结束设定”Z-3021/Z-3001扫描模式设置*按压模式脉冲模式（自动）声音调节*中音关条码标识符*条码标识符关条码标识符开条码标识符设定为开放后，会在显示条码数据前自动加载一个标识符号。
