CT-PT互感器伏安特性(励磁特性)测试

CT伏安特性测试仪的原理是什么？应该怎样去使用？伏安特性测试仪专为继电保护专业测试电流互感器伏安特性，变比测试和极性判别而设计。

它也可以用作变压器极性判别测试。

是一种具有较高性价比的多功能测试仪器。

伏安特性曲线的测量原理及接线方式与单机的测量基本一致。

连接好之后，点击“开始测试”以启动您的测试。

在这种情况下，器件根据电压、电流、步进等参数，对电压、电流、步进进行自动检测。

在测量的过程中，电压、电流均会自动显示，并自动绘制伏安特性曲线。

您可以在任何时候通过点击“停止测试”来终止您的测试。

伏安特性测试仪CT伏安特性综合测试仪产品特点有：一、安全可靠：国内MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。

注：其它同类产品的工作电源和功率电源都是独立的输入方式，而且需要采用三相AC380V双火线输入才能满足实验要求，这样会带来很大的安全隐患，很可能会导致使用人员触电甚至伤亡等事故。

二、CT伏安特性综合测试仪符合国家检修规程：设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。

三、输出容量大：单机220V输入时最大电压输出0-2500V，单机最大电流输出0-400A。

四、功能齐全：可检测CT的稳态/暂态特性：伏安特性、自动计算拐点、变比、极性、5%和10%误差曲线、退磁、一次通流、角差比差等项目，轻松实现一机多用。

五、接线方式简单：采用单电源输入端口；仅有8个测试端口就可完成CT所有测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；六、变频CT伏安特性综合测试仪操作简单：采用旋转鼠标和大液晶显示器，操作方式简单，图形显示清晰，直观方便。

七、快速打印：采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。

电流互感器伏安特性试验阿德一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。

试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。

二试验方法试验接线如图所示：SVERKER650二次接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压。

(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读取电压而无需另接PT。

)试验前应将电流互感器二次绕组引线和接地线均拆除。

试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。

通入的电流或电压以不超过制造厂技术条件的规定为准。

当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。

试验后，根据试验数据绘出伏安特性曲线。

三注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。

2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。

若有显著降低，应检查二次绕组是否存在匝间短路。

当有匝间短路时，其曲线开始部分电流较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开始部分应多测几点。

3.电流表宜采用内接法。

4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。

四典型U-I特性曲线相关主题：1. 用交流注流法测量电流互感器极性2. 慎用自耦变直接给电柜内回路加电流（电压）量3.电流互感器铁芯剩磁的影响与如何使退磁慎用自耦变直接给电柜内回路加电流（电压）量阿德在现场进行装置试验时，可能由于试验设备欠缺、条件有限，需要用自耦变进行各种试验，此时一定切记将所加量的回路中的接地线断开或在自耦变后串接隔离变压器；否则，可能造成交流２２０Ｖ短路，损坏试验设备。

湖北仪天成电力设备有限公司互感器综合测试仪PT和CT试验有什么不同
电力工作者在工作中，经常需要对电力互感器进行检测，因此需要用到互感器综合测试仪，在使用该设备的过程中，经常会碰到PT 和CT测试，很多人都不明白这两个测试之间都有什么不同，本文就给大家来简单介绍一下。

PT试验，即电压互感器试验，指的是将电力系统的高电压变成一定标准的低电压（100V或100/√3V）的电气设备的试验。

CT试验，即电流互感器试验，是将高压系统中的电流或低压系统中的大电流变成一定量标准的小电流（5A或1A）的电器设备的试验。

互感器综合测试仪的PT和CT试验，就是电压互感器试验和电流互感器试验，只不过在试验的过程中，使用英文简写来方便记录罢了，电力工作者需要熟练掌握这两种英文代号的实际意义，不能弄混了，以免达不到试验的要求。

互感器综合测试仪是一款比较常规的高压电力试验设备，不同厂家生产的设备，试验方式都是大同小异的，电力工作者在使用之前，需要熟读产品说明书，严格按照说明书来使用。

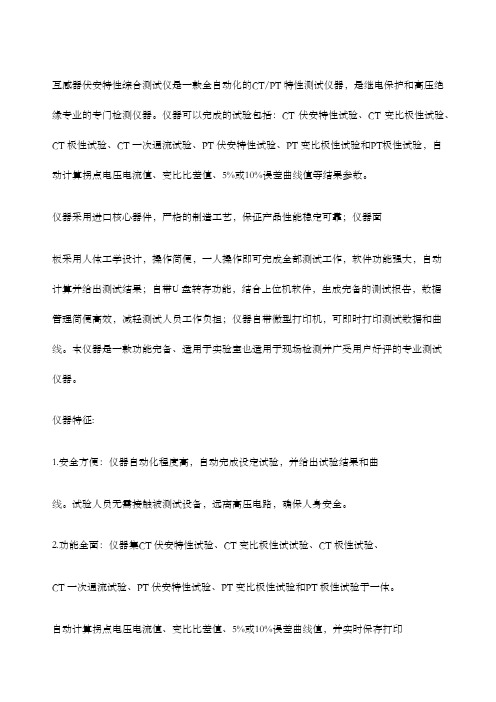

互感器伏安特性综合测试仪是一款全自动化的CT/PT 特性测试仪器，是继电保护和高压绝缘专业的专门检测仪器。

仪器可以完成的试验包括：CT 伏安特性试验、CT 变比极性试验、CT 极性试验、CT 一次通流试验、PT 伏安特性试验、PT 变比极性试验和PT极性试验，自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数。

仪器采用进口核心器件，严格的制造工艺，保证产品性能稳定可靠；仪器面板采用人体工学设计，操作简便，一人操作即可完成全部测试工作，软件功能强大，自动计算并给出测试结果；自带U 盘转存功能，结合上位机软件，生成完备的测试报告，数据管理简便高效，减轻测试人员工作负担；仪器自带微型打印机，可即时打印测试数据和曲线。

本仪器是一款功能完备、适用于实验室也适用于现场检测并广受用户好评的专业测试仪器。

仪器特征:1.安全方便：仪器自动化程度高，自动完成设定试验，并给出试验结果和曲线。

试验人员无需接触被测试设备，远离高压电路，确保人身安全。

2.功能全面：仪器集CT 伏安特性试验、CT 变比极性试试验、CT 极性试验、CT 一次通流试验、PT 伏安特性试验、PT 变比极性试验和PT 极性试验于一体。

自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值，并实时保存打印测试记录和日期，方便用户整理测试报告。

3.输出容量大：伏安特性试验单机最高输出电压1000V，外接升压器最高电压可升至2500V,变比试验和一次通流最大电流600A，仪器输出容量5kVA,最高可做500kV 等级1A 电流互感器的伏安特性试验。

4.人机界面友好：大屏幕320×240 点阵汉字图形界面，图形清晰、美观；使用高性能旋转鼠标，操作简单方便、寿命长；自带微型打印机，即时打印试验数据和曲线。

5.数据存储量大：仪器内置存储器，各功能模块测试数据均可保存且掉电不丢失，现场试验完成后，可在室内查看和打印试验结果。

6.U 盘转存：支持U 盘转存试验数据，通过PC 机进行读取，操作简便快捷。

变流器试验报告
2014 年10 月07 日运行地点: 唐县110KV站调度编号：501-4
型号: LZZBJ9-10C2 容量30 VA 变比: 3000/5
出厂编号: A 4228453 B 4228457 C 4228458 生产厂家: 大连中广互感器
一.极性试验：结线方式，安装侧别：
减Y以母线为正，抽正
二.变比试验及二次线圈直流电阻：
四．10%误差曲线绘制：CT二次漏抗=（1.5 倍）二次电阻=1.5*Ω1）531
2）541
3）551
1．m10=10（励磁电流）/（CT二次额定电流）
允许二次负担=（励磁电压）/9×I LC—CT二次漏抗
2．计算故障电流倍数：
故障电流倍数=（K×计算第一次故障电流）/（CT一次额定电流）
计算电流互感器实际最大二次负担：
4.计算二次负担及方法：
Zf= Ω
5．结论：合格
五.回路阻抗和直流电阻测量
六. 二次回路绝缘试验使用摇表1000 （伏）单位：MΩ
实验用仪表：电流表T15-A 17251 电流表T15-A 11018 电压表：T51-V 7225 摇表：ZC-7：09456 电桥：QJ-23：2543 圈CT：HL55 07245
万用表MF-14：889 大电流试验器AD901B。

电流互感器伏安特性试验阿德一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。

二试验方法试验接线如图所示：SVERKER650二次接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须电流互感器二次侧额定电流)升压和一个PT读取电压。

(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读试验前应将电流互感器二次绕组引线和接地线均拆除。

试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选或电压以不超过制造厂技术条件的规定为准。

当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止三注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。

2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。

若有显著降低，应检查二次绕组是否存在较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开3.电流表宜采用内接法。

4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。

四典型U-I特性曲线相关主题：1. 用交流注流法测量电流互感器极性2. 慎用自耦变直接给电柜内回路加电流（电压）量3.电流互感器铁芯剩磁的影响与如何使退磁慎用自耦变直接给电柜内回路加电流（电压）量阿德在现场进行装置试验时，可能由于试验设备欠缺、条件有限，需要用自耦变进行各种试验，此时一定切记将所加量离变压器；否则，可能造成交流２２０Ｖ短路，损坏试验设备。

原因解释可能碰到的错误接线方式：坛子岭变电站2B(1B)主变压器高压侧方向过流回路无电流2004年2月19日☐☐ 现象在坛子岭变电站2#主变压器（2B ）35kv 高压侧后备保护（SEL351A ）装置上，显示高压侧一次电流为0，但现场该变压器高压侧实际有20A 负荷。
