实验二 稳定流抽水试验

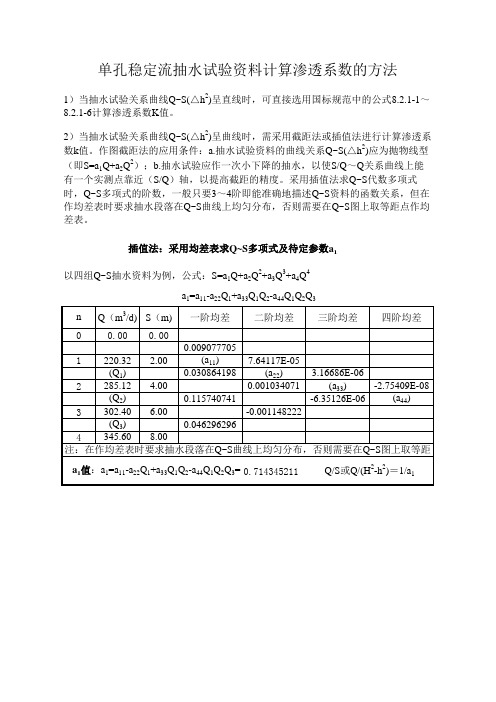

单孔稳定流抽水试验资料计算渗透系数的方法
1）当抽水试验关系曲线Q~S(△h2)呈直线时，可直接选用国标规范中的公式8.2.1-1～8.2.1-6计算渗透系数K值。

2）当抽水试验关系曲线Q~S(△h2)呈曲线时，需采用截距法或插值法进行计算渗透系数k值。

作图截距法的应用条件：a.抽水试验资料的曲线关系Q~S(△h2)应为抛物线型（即S=a1Q+a2Q2）；b.抽水试验应作一次小下降的抽水，以使S/Q～Q关系曲线上能有一个实测点靠近（S/Q）轴，以提高截距的精度。

采用插值法求Q~S代数多项式时，Q~S多项式的阶数，一般只要3～4阶即能准确地描述Q~S资料的函数关系，但在作均差表时要求抽水段落在Q~S曲线上均匀分布，否则需要在Q~S图上取等距点作均差表。

插值法：采用均差表求Q~S多项式及待定参数a1
以四组Q~S抽水资料为例，公式：S=a1Q+a2Q2+a3Q3+a4Q4
a1=a11-a22Q1+a33Q1Q2-a44Q1Q2Q3。

实验二稳定流抽水试验一、抽水孔（主孔）的布置要求布置抽水孔的主要根据是抽水试验的任务和目的，目的任务不同其布置原则也不同。

二、水位观测孔的布置要求不同目的的抽水试验，其水位观测孔布置的原则是不同的。

为求取含水层水文地质参数，一般应和抽水主孔组成观测线，所求水文地质参数应具有代表性。

一般应根据抽水时可能形成的水位降落漏斗的特点，来确定观测线的位置。

三、稳定流抽水试验的主要技术要求1．对水位降深的要求正式的稳定流抽水试验，一般要求进行三次不同水位降深（落程）的抽水，以确定Q–s 间的关系，要求各次降深的抽水连续进行；对于富水性较差的含水层或非开采含水层，可只做一次最大降深的抽水试验。

2．抽水试验流量的设计最大出水量，可根据同一含水层中已有水井的出水量推测，或根据含水层的经验渗透系数值和设计水位降深值估算，也可根据洗井时的水量来确定。

欲作为生产水井使用的抽水试验钻孔，其抽水试验的流量最好能和需水量一致。

3．对水位降深和流量稳定后延续时间的要求稳定延续时间必须从抽水孔的水位和流量均达到稳定后计算起。

根据《供水水文地质勘察规范》（中华人民共和国国家标准，GB50027-2001）：（1）卵石、圆砾和粗砂含水层8h；（2）中砂、细砂和粉砂含水层16h；（3）基岩含水层（带）为24h4．水位和流量观测时间的要求抽水主孔的水位和流量与观测孔的水位，都应同时进行观测，应由密到疏。

《供水水文地质勘察规范》（中华人民共和国国家标准，GB50027-2001）：抽水开始后的第5、10、15、20、25、30min各测一次，以后每隔30min或60min测一次。

四、抽水试验设备及用具1．抽水设备选择抽水设备时，应考虑吸程、扬程、出水量、能否满足设计要求；还要考虑孔深、孔径是否满足水泵等设备下入的要求，以及搬迁难易及花费大小等。

（1）水量较大，地下埋藏浅，降深小时可用离心式水泵。

（2）埋深或降深大、精度要求高，井径足够大时可使用深井泵。

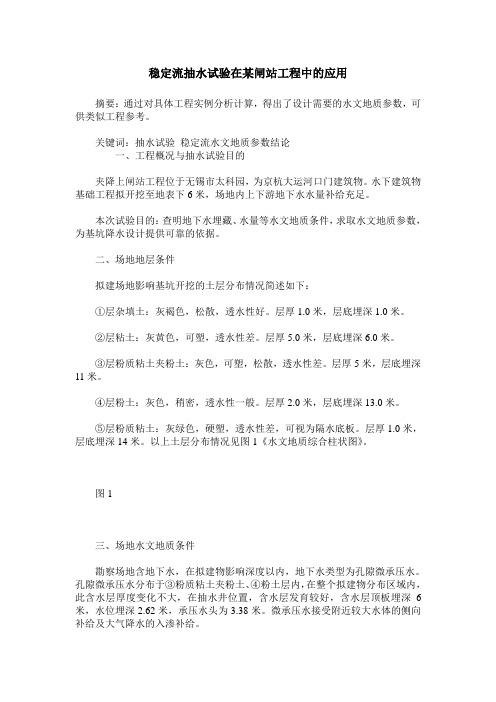

稳定流抽水试验在某闸站工程中的应用摘要：通过对具体工程实例分析计算，得出了设计需要的水文地质参数，可供类似工程参考。

关键词：抽水试验稳定流水文地质参数结论一、工程概况与抽水试验目的夹降上闸站工程位于无锡市太科园，为京杭大运河口门建筑物。

水下建筑物基础工程拟开挖至地表下6米，场地内上下游地下水水量补给充足。

本次试验目的：查明地下水埋藏、水量等水文地质条件，求取水文地质参数，为基坑降水设计提供可靠的依据。

二、场地地层条件拟建场地影响基坑开挖的土层分布情况简述如下：①层杂填土：灰褐色，松散，透水性好。

层厚1.0米，层底埋深1.0米。

②层粘土：灰黄色，可塑，透水性差。

层厚5.0米，层底埋深6.0米。

③层粉质粘土夹粉土：灰色，可塑，松散，透水性差。

层厚5米，层底埋深11米。

④层粉土：灰色，稍密，透水性一般。

层厚2.0米，层底埋深13.0米。

⑤层粉质粘土：灰绿色，硬塑，透水性差，可视为隔水底板。

层厚1.0米，层底埋深14米。

以上土层分布情况见图1《水文地质综合柱状图》。

图1三、场地水文地质条件勘察场地含地下水，在拟建物影响深度以内，地下水类型为孔隙微承压水。

孔隙微承压水分布于③粉质粘土夹粉土、④粉土层内，在整个拟建物分布区域内，此含水层厚度变化不大，在抽水井位置，含水层发育较好，含水层顶板埋深6米，水位埋深2.62米，承压水头为3.38米。

微承压水接受附近较大水体的侧向补给及大气降水的入渗补给。

四、试验方案、成井结构和试验过程1.试验方案为取得比较可靠的成果，本次抽水试验采用带两个观测井和理论比较完善的承压完整井稳定流抽水试验方法，抽水井远离补给和隔水边界，在场地西侧布置一组抽水试验孔，试验线走向呈南北向直线布置，最南侧为一抽水井，北边两井为观测井。

抽水井距观测1井和观测2井的距离分别为4.015米和8.325米，井位布置详见抽水试验井平面布置图（见图2）。

图22.成井结构抽水井成孔直径为350毫米，井管直径为110毫米，观测井成孔直径为130毫米，井管直径为63毫米，抽水井和观测井井深均为18米，井管全部采用PVC 管，含水层部位为过滤器，下部接沉淀管，过滤器外缠80目尼龙网布2层，过滤器部位回填粗石英砾砂，冲作滤层。

吉林大学精品课>>专门水文地质学>>教材>>水文与水资源工程教学实习指导§4.3稳定流抽水试验要求4.3.1 水位降深稳定流抽水试验一般进行三次水位降深，最大降深值应按抽水设备能力确定。

水位降深顺序，基岩含水层一般宜先大后小，松散含水层宜按先小后大逐次进行。

4.3.2涌水量及水位变化在稳定延续时间内，涌水量和动水位与时间关系曲线在一定范围内波动，而且没有持续上升或下降的趋势。

当水位降深小于10m，用压风机抽水时，抽水孔水位波动值不得超过10~20cm；用离心泵、深井泵等抽水时，水位波动值不超过5cm。

一般不应超过平均水位降深值的1％，涌水量波动值不能超过平均流量的3％。

注意：①当有观测孔时，应以最远观测孔的动水位判定；②应考虑自然水位影响；③在滨海地区应考虑潮汐对动水位的影响。

4.3.3 观测频率及精度要求(1) 水位观测时间一般在抽水开始后第1、3、5、10、20、30、45、60、75、90min进行观测，以后每隔30min观测一次，稳定后可延至1h观测一次。

水位读数应准确到厘米（cm）；(2) 涌水量观测应与水位观测同步进行；当采用堰箱或孔板流量计时，读数应准确到毫米（mm）；注意：为保证测量精度要求，可根据流量大小，选用不同规格的堰箱。

当流量小于10L/s 时，堰箱断面面积应大于25dm2(即0.5×0.5m)；流量为10~50L/s时，堰箱断面面积应大于100dm2(即1×1m)；流量为50~100L/s时，堰箱断面面积应大于200dm2 (即1×2m)。

(3) 水温、气温宜2～4h观测一次，读数应准确到0.5℃，观测时间应与水位观测时间相对应。

4.3.4 恢复水位观测要求停泵后应立即观测恢复水位，观测时间间隔与抽水试验要求基本相同。

若连续3h水位不变，或水位呈单向变化，连续4h内每小时水位变化不超过1cm，或者水位升降与自然水位变化相一致时，即可停止观测。

一、前言XXXXX基坑人工挖孔桩施工时，发现桩孔涌水量较大，尤其是施工5#基坑（桩基挖孔桩孔深≥25m）时，涌水量更大，为方便基础施工，业主委托我公司对5#栋基础进行抽水试验，提供单孔涌水量。

二、工程地质条件该工程所在地区的第四系地层为中更新世纪白沙井组双层结构粘性土、卵砾土，基岩为白垩系下统神皇山组泥钙质砂岩、砾岩综合体。

该岩层裂隙发育，由于5#栋为砂岩与砾砂的交界处，具有富水构造的裂隙更发育。

三、试验方法及技术要求3.1试验原理：试验时，抽水孔以设计的流量向外抽水时，在抽水孔影响半径以内会形成一降落漏斗。

通过布置在观测线上的观测孔，在规定时间内观测到水位。

利用稳定流理论，依据裘布依计算完整孔抽水计算公式计算出单孔涌水量。

3.2试验方法：单孔抽水试验采用稳定流抽水试验，抽水试验孔宜采用完整井。

观测孔深应尽量与抽水孔一致。

设置抽水孔1个，设计孔深50m，孔径0.5m，在距抽水孔10m、20m处各设置1个观测孔，孔深45m。

孔径0.2m。

采用100m型专用钻机成孔，专用抽水试验设备进行抽水。

测钟量测水位。

3.3技术要求：（1）动水位的观测：为满足非稳定流抽水试验计算参数的要求，抽水初期动水位观测时间应按1、2、3、4、5、6、7、8、9、10、15、20、25、30min(累计时间)进行观测，以后每隔30min观测一次。

观测孔观测时间与抽水孔性同。

（2）涌水量观测：按稳定流抽，水位流量同时测定，观测时间应为5、10、20、30min(累计时间)，以后30分钟观测一次。

（3）试验时间：本次试验时间从2009年3月30日21：00时进行至2009年3月31日21：00结束，试验进行24小时。

四、数据整理4．1现场记录表格见附表。

4．2根据实测的流量与计算的降深绘制Q～S关系曲线见下图。

由图中曲线看出，随降深增大，流量亦增加。

五、结论经过抽水试验得出单孔累计涌水量为61.2T/D，并由此推断该基坑涌水量每天不小于61.2吨。
