⽔⽂地质参数计算公式（精）8.1 ⼀般规定8.1.1 ⽔⽂地质参数的计算，必须在分析勘察区⽔⽂地质条件的基础上，合理地选⽤公式（选⽤的公式应注明出处）。
8.1.2 本章所列潜⽔孔的计算公式，当采⽤观测孔资料时，其使⽤范围应限制在抽⽔孔⽔位下降漏⽃坡度⼩于1/4处。
8.2 渗透系数8.2.1 单孔稳定流抽⽔试验，当利⽤抽⽔孔的⽔位下降资料计算渗透系数时，可采⽤下列公式：1 当Q～s（或Δh2）关系曲线呈直线时，1）承压⽔完整孔：(8.2.1-1)2）承压⽔⾮完整孔：当M>150r，l/M>0.1时：(8.2.1-2)或当过滤器位于含⽔层的顶部或底部时：（8.2.1-3）3）潜⽔完整孔：（8.2.1-4）4）潜⽔⾮完整孔：当>150r，l＞0.1时：（8.2.1-5）或当过滤器位于含⽔层的顶部或底部时：（8.2.1-6）式中K——渗透系数（m/d）；Q——出⽔量（m3/d）；s——⽔位下降值（m）；M——承压⽔含⽔层的厚度（m）；H——⾃然情况下潜⽔含⽔层的厚度（m）；h——潜⽔含⽔层在⾃然情况下和抽⽔试验时的厚度的平均值（m）；h——潜⽔含⽔层在抽⽔试验时的厚度（m）；l——过滤器的长度（m）；r——抽⽔孔过滤器的半径（m）；R——影响半径（m）。
2 当Q～s（或Δh2）关系曲线呈曲线时，可采⽤插值法得出Q～s 代数多项式，即：s＝a1Q+a2Q2+……a n Qn （8.2.1-7）式中a1、a2……a n——待定系数。
注：a1宜按均差表求得后，可相应地将公式（8.2.1-1）、（8.2.1-2）、（8.2.1-3）中的Q/s和公式（8.2.1-4）、（8.2.1-5）、（8.2.1-6）中的以1/a1代换，分别进⾏计算。
3 当s/Q （或Δh2/Q）～Q关系曲线呈直线时，可采⽤作图截距法求出a1后，按本条第⼆款代换，并计算。
8.2.2 单孔稳定流抽⽔试验，当利⽤观测孔中的⽔位下降资料计算渗透系数时，若观测孔中的值s（或Δh2）在s（或Δh2）～lgr关系曲线上能连成直线，可采⽤下列公式：1 承压⽔完整孔：（8.2.2-1）2 潜⽔完整孔：(8.2.2-2)式中s1、s2——在s～lgr关系曲线的直线段上任意两点的纵坐标值（m）；——在Δh2～lgr关系曲线的直线段上任意两点的纵坐标值（m2）；r1、r2———在s（或Δh2）～lgr关系曲线上纵坐标为s1、s2（或）的两点⾄抽⽔孔的距离（m）。
单孔抽水试验报告：抽水试验报告单孔抽水实验报告抽水试验稳定判断抽水试验报告大纲篇一：抽水试验报告一、前言XXXXX基坑人工挖孔桩施工时，发现桩孔涌水量较大，尤其是施工5#基坑（桩基挖孔桩孔深≥25m）时，涌水量更大，为方便基础施工，业主委托我公司对5#栋基础进行抽水试验，提供单孔涌水量。
二、工程地质条件该工程所在地区的第四系地层为中更新世纪白沙井组双层结构粘性土、卵砾土，基岩为白垩系下统神皇山组泥钙质砂岩、砾岩综合体。
该岩层裂隙发育，由于5#栋为砂岩与砾砂的交界处，具有富水构造的裂隙更发育。
三、试验方法及技术要求3.1试验原理：试验时，抽水孔以设计的流量向外抽水时，在抽水孔影响半径以内会形成一降落漏斗。
通过布置在观测线上的观测孔，在规定时间内观测到水位。
利用稳定流理论，依据裘布依计算完整孔抽水计算公式计算出单孔涌水量。
3.2试验方法：单孔抽水试验采用稳定流抽水试验，抽水试验孔宜采用完整井。
观测孔深应尽量与抽水孔一致。
设置抽水孔1个，设计孔深50m，孔径0.5m，在距抽水孔10m、20m处各设置1个观测孔，孔深45m。
孔径0.2m。
采用100m型专用钻机成孔，专用抽水试验设备进行抽水。
测钟量测水位。
3.3技术要求：（1）动水位的观测：为满足非稳定流抽水试验计算参数的要求，抽水初期动水位观测时间应按1、2、3、4、5、6、7、8、9、10、15、20、25、30min(累计时间)进行观测，以后每隔30min观测一次。
观测孔观测时间与抽水孔性同。
（2）涌水量观测：按稳定流抽，水位流量同时测定，观测时间应为5、10、20、30min(累计时间)，以后30分钟观测一次。
（3）试验本次试验时间从2009年3月30日21：00时进行至2009年3月31日21：00结束，试验进行24小时。
四、数据整理4．1现场记录表格见附表。
4．2根据实测的流量与计算的降深绘制Q～S关系曲线见下图。
由图中曲线看出，随降深增大，流量亦增加。
抽水试验资料整理及参数确定方法1.抽水试验资料整理试验期间，对原始资料和表格应及时进行整理。
试验结束后，应进行资料分析、整理，提交抽水试验报告。
单孔抽水试验应提交抽水试验综合成果表，其内容包括：水位和流量过程曲线、水位和流量关系曲线、水位和时间(单对数及双对数)关系曲线、恢复水位与时间关系曲线、抽水成果、水质化验成果、水文地质计算成果、施工技术柱状图、钻孔平面位置图等。
并利用单孔抽水试验资料编绘导水系数分区图。
多孔抽水试验尚应提交抽水试验地下水水位下降漏斗平面图、剖面图。
群孔干扰抽水试验和试验性开采抽水试验还应提交抽水孔和观测孔平面位置图(以水文地质图为底图)、勘察区初始水位等水位线图、水位下降漏斗发展趋势图(编制等水位线图系列)、水位下降漏斗剖面图、水位恢复后的等水位线图、观测孔的S－t、S－lg t曲线[注]、各抽水孔单孔流量和孔组总流量过程曲线等。
注意：（1）要消除区域水位下降值；（2）在基岩地区要消除固体潮的影响；3）傍河抽水要消除河水位变化对抽水孔水位变化的影响。
多孔抽水试验、群孔干扰抽水试验和试验性开采抽水试验均应编写试验小结，其内容包括：试验目的、要求、方法、获得的主要成果及其质量评述和结论。
2. 稳定流抽水试验求参方法求参方法可以采用Dupuit 公式法和Thiem公式法。
(1) 只有抽水孔观测资料时的Dupuit 公式承压完整井：潜水完整井：式中K——含水层渗透系数(m/d);Q——抽水井流量(m3/d);s w——抽水井中水位降深(m);M——承压含水层厚度(m);R——影响半径(m);H——潜水含水层厚度(m);h——潜水含水层抽水后的厚度(m);r w——抽水井半径(m)。
(2) 当有抽水井和观测孔的观测资料时的Dupuit 或Thiem公式式中h w ——抽水井中水柱高度(m);h1、h2——与抽水井距离为r1和r2处观测孔（井）中水柱高度(m)，分别等于初始水位H0与井中水位降深s之差，h1= H0 –s1；h2= H0 –s2。
序号类型示意图计算公式Q M96014Q HQ lQ S单孔抽水试验数据处理1 23 4承压水、潜水非完整井潜水、承压水非完整井计承压水完整井潜水完整井QSQ SQ SQ HQ S9潜水非完整孔8潜水完整孔潜水非完整井75承压水、潜水非完整井46水、承压水非完整井Q HQ SQSQ SQ lQ l15潜水非完整孔14潜水非完整孔13潜水非完整孔1211潜水非完整孔10潜水完整孔QMQ HQlQ lQ l OQl O5潜水非完整孔潜水非完整孔634承压水非完整孔2潜水完整孔1承压水完整孔多孔抽水渗透系数计算公Q l OQlQHQ HQHQ HQ lQ l1314潜水非整孔1112潜水完整孔潜水非完整孔910潜水完整孔78潜水非完整孔14注意: 1.先选择相应的试验模式,然后在对应的参数2.计算过程中应统一使用国际单位,结果再进行转换水非完整孔床抽水C值不应小于3m 4.l〈0.3M 或l〈0.3H压水含水层2.过滤器置于含水层中部S 1S 2r 1r 2K#DIV/0!S 1S 2r 1r 2K#DIV/0!S 1S 2r 1r 2K#DIV/0!S 1S 2r 1r 2M（承压含水层l〉0.3M）K#DIV/0!S 1S 2r 1r 2K#DIV/0!S 1S 2r 1r 2K#DIV/0!1.潜水含水层、抽水孔为非淹没式过滤器2.l〈0.3H 、S〈0.3lo 、r1=0.3r2、r2〈=0.3H潜水含水层多孔完整井1.承压含水层2.过滤器紧接含水层顶板3.l〈0.3M 、r2〈=0.3M、计算公式表承压水含水层多孔完整井S1S2r1r2H K#DIV/0! S1S2r1r2S K#DIV/0! S1r1b K#DIV/0! S1S2r1r2b K#DIV/0! S1b r1K#DIV/0! S1S2r1r2b K#DIV/0! S1r1b K#DIV/0!S1r1b 注意运用条件!!K#DIV/0!的参数栏下方浅蓝色单元格中输入数值;,结果再进行转换!。
可编辑第四章抽水试验抽水试验是确定含水层参数，了解水文地质条件的主要方法。
采用主孔抽水、带有多个观测孔的群孔抽水试验，包括非稳定流和稳定流抽水实验，要求观测抽水期间和水位恢复期间的水位、流量、水温、气温等内容。
要求了解试验基地及其所在地区的水文气象、地质地貌及水文地质条件，了解并掌握抽水试验的目的意义、工作程序、现场记录的主要内容、数据采集与处理方法，掌握相关资料的整理、编录方法和要求，了解对抽水试验工作质量进行评价的一般原则，能够利用学过的理论及方法进行水文地质参数计算，并对参数的合理性和精确性进行分析和检验。
§4.1 基本要求掌握抽水试验的目的、分类、方法及抽水试验准备工作。
4.1.1 抽水试验的目的(1) 确定含水层及越流层的水文地质参数：渗透系数 K、导水系数 T、给水度、弹性释水系数∗、导压系数 a、弱透水层渗透系数 K'、越流系数 b、越流因素 B、影响半径 R等。
(2) 通过测定井孔涌水量及其与水位下降（降深）之间的关系，分析确定含水层的富水程度、评价井孔的出水能力。
(3) 为取水工程设计提供所需的水文地质数据，如影响半径、单井出水量、单位出水量、井间干扰出水量、干扰系数等，依据降深和流量选择适宜的水泵型号。
(4) 确定水位下降漏斗的形状、大小及其随时间的增长速度；直接评价水源地的可开采量。
(5) 查明某些手段难以查明的水文地质条件，如确定各含水层间以及与地表水之间的水力联系、边界的性质及简单边界的位置、地下水补给通道、强径流带位置等。
4.1.2 抽水试验分类抽水试验主要分为单孔抽水、多孔抽水、群孔干扰抽水和试验性开采抽水。
（1）单孔抽水试验：仅在一个试验孔中抽水，用以确定涌水量与水位降深的关系，概略取得含水层渗透系数。
（2）多孔抽水试验：在一个主孔内抽水，在其周围设置若干个观测孔观测地下水位。
通过多孔抽水试验可以求得较为确切的水文地质参数和含水层不同方向的渗透性能及边界条件等。
非稳定流抽水试验unsteady pumping test,pumping test for unsteady flow
在抽水钻孔中仅保持水量稳定并使水位不断改变,或仅保持水位稳定使水量不断改变的抽水试验。
非稳定抽水试验的目的是用人工控制的方法,使钻孔周围含水层中发生地下水的非稳定运动,通过测定水位随时间的变化过程(或水量随时间的变化过程)，来测求含水层中地下水在非稳定运动时的水文地质参数。
通过非稳定抽水试验可以测求含水层的导水系数(T)、压力传导系数(α)、渗透系数(K)及给水度μ)或释水系数(S)。
在抽水过程中，一般仅保持抽水量固定而观测地下水位变化，或保持水位降深固定，而观测抽水量变化的抽水试验。
抽水试验钻孔的出水量，应保持常量。
抽水试验的延续时间，应按水位下降与时间关系曲线确定，并宜符合下列要求：
一、s（△h2）~lgt关系曲线有拐点，则延续时间宜至拐点后的趋于水平线的线段；
二、s（△h2）~lgt关系曲线没有拐点，则延续时间宜根据试验目的确定。
当有观测孔时，应采用最远观测孔的s（或△h2）~lgt关系曲线确定。
注：①在承压含水层中抽水时，采用s～1gt关系曲线；在潜水含水层中抽水时，采用△h2~lgt关系曲线；
②拐点是指曲线上斜率的导数等于零的点；
抽水试验时，对动水位和出水量的观测，应在同一时间进行。

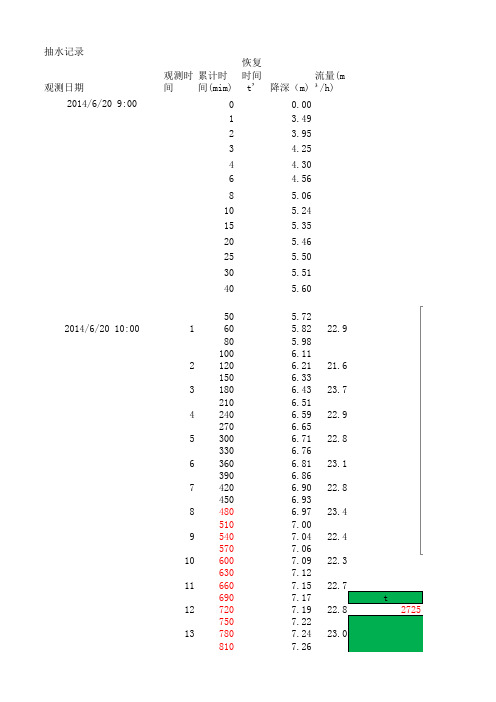

其观测的时间宜按开始后第1、2、3、4、6、8、10、15、20、25、30、40、50、60、80、100、120min进行观测，以后可每隔30min观测一次。
单孔非稳定流抽水试验参数计算 ：（定流量）
1） 根据单孔稳定流抽水试验水位下降资料（也就是抽水稳定之前的加密数值）计算水文地质参数
本公式适合所有抽水试验前的非稳定加密观测
用Jacob 近似公式：
2.3Q 2.25T 2.3Q t s =lg +lg 4πT μ*4πT r2
（1） 第一步：先画出抽水试验开始非稳定流时的s-lgt 时间曲线。
第二步：求s-lgt 的斜率 我们称之为i 根据（1公式）s-lgt 时间曲线的斜率
就是
根据s-lgt 曲线的形态 去除非点去一段比较缓的短画一条直线，i 就是这条直线的斜率，在excel 中可以实现。
（i 就是在lgt 坐标轴上一个周期的s 差值）
第三步：根据第一步代入公式
i=
转换为 2.3Q T =4πi
(T 为导水系数、Q 为抽水试验出水量) T=km （m 含水层厚度、k 渗透系数）
最厚专变为
km=
2） 根据单孔稳定流抽水试验水位恢复资料（也就是抽水结束后的加密数值）计算水文地质参数
注：本计算适合以1个稳定流降深点的计算
非稳定流抽水试验水位恢复参数计算公式为：
k T
Q t K =ln(1+)4πMs t Q……….稳定流抽水的流量(m 3/d)
t k ………抽水开始至停止的时间（就是抽水总延续时间）
t T ………抽水停止时算起的恢复时间
S………水位恢复时的剩余下降值（m ） M………含水层真厚度(m)
g k T
Q t K =l (1+)/lg(e)4πMs t 变换后可得： T=Q 0.183i
第一步：先画出抽水试验开始非稳定流时的s-g k T t l (1+
)t 时间曲线。
第二步：求s-g k T t l (1+
)t 的斜率 我们称之为i （i 就是在g k T t l (1+)t 坐标轴一个周期的s 差值。
根据s-g k T
t l (1+)t 曲线的形态 去除非点去一段比较缓的短画一条直线，i 就是，这条直线的斜率，在excel 中可以实现。
i Q =4πMKlg(e)
最后转化为T=km=Q 0.183i
因此只要求出i 就可以就得k。
