江苏省镇江市丹阳市2019-2020学年九年级(上)期末考试物理试题(解析版)

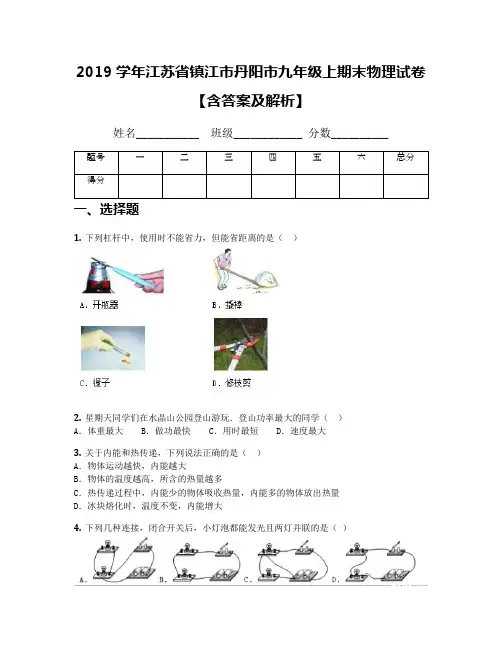

2019学年江苏省镇江市丹阳市九年级上期末物理试卷【含答案及解析】姓名___________ 班级____________ 分数__________一、选择题1. 下列杠杆中，使用时不能省力，但能省距离的是（）2. 星期天同学们在水晶山公园登山游玩．登山功率最大的同学（）A．体重最大 B．做功最快 C．用时最短 D．速度最大3. 关于内能和热传递，下列说法正确的是（）A．物体运动越快，内能越大B．物体的温度越高，所含的热量越多C．热传递过程中，内能少的物体吸收热量，内能多的物体放出热量D．冰块熔化时，温度不变，内能增大4. 下列几种连接，闭合开关后，小灯泡都能发光且两灯并联的是（）5. 下列描述中最符合实际的是（）A．节能灯正常工作时的电流大约0．1AB．对人体来讲，安全电压为不大于220VC．冰箱正常工作时的消耗的功率大约20kWD．空调机正常工作时的电流大约0．5A6. 小刚同学用如图所示的电路研究电流跟电阻的关系．在实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，他下一步的操作是（）A．记录电流表和电压表的示数B．将变阻器滑片向左移动C．将变阻器滑片向右移动D．增加电池的个数7. 现代航天器使用液态氢作燃料，主要是因为它具有（）A．较小的密度 B．较大的内能 C．较大的热值 D．较大的比热容8. 下面生活用具中，不是利用电流的热效应工作的是（）A．电饭锅 B．电热水壶 C．电风扇 D．电烤火箱9. 在物理实验中，为了减小误差或寻找普遍规律，需要进行多次实验．下列实验中属于减小误差的是（）A．在“探究导体电阻与长度的关系”时，改变接入导体的长度，多次实验B．在“探究杠杆的平衡条件”时，改变动力（臂）和阻力（臂），多次实验C．在“探究电流与电阻的关系”时，改变定值电阻的阻值，多次实验D．在“测量定值电阻阻值的实验”中，改变定值电阻两端电压，多次实验10. 如图家庭电路的熔丝被熔断，为检查电路故障，断开总开关S，将额定电压为220V的灯泡L接在熔断器两端接线柱上，闭合总开关S，下列说法错误的是（）A．闭合支路开关，灯泡L和支路用电器串联B．只闭合支路开关S1，灯泡L和L1发光较暗，则L1所在支路正常C．只闭合支路开关S2，灯泡L正常发光，则电阻R所在支路正常D．只闭合支路开关S2，灯泡L不发光，则电阻R所在支路可能断路11. 如图所示，灯泡的额定电压为U0，正常发光时电阻为R0，灯泡和电阻串联后接在电压为U的电路中，电阻的阻值为R，通过电路的电流为I，则灯泡在时间t内消耗的电能一定是（）A. U0ItB. UIt﹣I2R0tC. I2R0tD. UIt﹣I2Rt12. 如图所示是某电热器电路，电源电压恒定，电阻丝R1=2R2，电阻丝阻值不变．已知低温档功率为12W，则其中温档和高温档分别为（）A. 24W，48WB. 24W，36WC. 18W，36WD. 18W，30W二、填空题13. 如图所示，用定滑轮将重20N的钩码匀速向上提升（不计摩擦和绳重），则需要拉力F= N，如果将定滑轮改成动滑轮提升同一重物，机械效率将（选填“增大”、“减小”或“不变”）．14. 家庭电路中，为了安全用电，三脚插头的接地脚应与用电器的相连．如果电路出现故障，要用测电笔进行检查，如图甲、乙两种使用方法中，正确的是．15. 2015年12月29日，我国在西昌卫星发射中心用长征三号乙运载火箭，成功将高分四号卫星送入太空．在火箭加速上升过程中，卫星的势能，动能（选填“增大”、“减小”或“不变”）．16. 行驶中的汽车在紧急刹车时，刹车片会发烫，这是通过的方式增加物体内能的．若汽车行驶过程中消耗汽油2kg，则这些汽油完全燃烧能放出 J的热量．（汽油热值4．6×107J/kg）17. 利用电能表（表盘上标有“3200imp/kW•h”的字样）测量电熨斗的实际电功率．关闭其它用电器，将电熨斗单独接入电路工作，电能表指示灯在6min内闪烁320次．该电熨斗的实际电功率是 W．18. 如图，AB为能绕B点转动的轻质杠杆，中点C处用细线悬挂一重物，在A端施加一个竖直向上大小为20N的拉力F，使杠杆在水平位置保持平衡，则物重G= N．若保持拉力方向不变，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将（选填“增大”、“不变”或“减小”）．19. 两只定值电阻，甲标有“6Ω，1A”，乙标有“10Ω，0．6A”．若把它们串联接在电路中，电路两端允许的最大电压为 V；若把它们并联接电路中，电路干路中允许通过的最大电流为 A．20. 在如图所示电路中，电源电压保持不变，闭合开关后，当滑片P向右移动时，灯泡亮度（选填“变亮”、“不变”或“变暗”）；电压表的示数；电流表的示数；整个电路消耗的总功率（以上三个空均选填“变大”、“变小”或“不变”）．21. 如图所示，在空气压缩引火仪的玻璃筒底部放一小团干燥的棉花，快速压下活塞，可观察到棉花着火燃烧，此过程中活塞对筒内气体做功，气体的内能（增大或减小），这与四冲程汽油机的冲程的能量转化相同，某台汽油机飞轮的转速为2400r/min，在1s内，汽油机对外做功次．22. 如图甲，电源电压为6V，滑动变阻器R2最大阻值是20Ω．闭合开关，调节滑动变阻器，滑动变阻器的功率与电阻关系图象如图乙，则R1是Ω，P0是 W．三、作图题23. 按照下列要求完成作图（1）如图甲是羊角锤起钉子的示意图，已知O为支点，请画出F的力臂l1．（2）如图乙所示，在方框内分别填入小灯泡和电压表的元件符号，要使电流表测量干路中电流．（3）如图丙是家庭电路某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用电的要求（其中开关只控制电灯）．四、实验题24. 如图所示，是探究“动能的大小与哪些因素有关”的实验：（1）用质量不同的A、B两个小球（mA＞mB）碰撞静止在同一水平面上的纸盒．实验中控制小球的高度相同，是为了控制两球到达底端时相同．（2）将（甲）与（乙）两实验比较可知，小球动能的大小与小球的有关．将（甲）与（丙）两实验比较可知，小球动能的大小与小球的有关．（3）实验中通过观察纸盒被推动的距离的大小，可以比较A、B两个小球的的大小．下面四个研究实例中，也采用这种研究方法的是．A．认识电流时，用水流进行类比B．用总电阻表示同一段电路中串联的两个电阻C．在“探究电流与电压关系”实验时，控制电阻不变，改变电阻两端电压D．在“探究影响导体电阻大小因素”实验时，通过电流大小反映导体电阻大小．25. 在“探究影响电流通过电阻丝产生热量多少的因素”时，设计了如图所示的电路，烧瓶中盛有质量、初温均相等的煤油，R甲＞R乙．（1）为了在较短的时间内达到明显的实验效果，选用煤油而不用水，主要是由于．（2）实验中煤油吸热的多少是通过来反映的（选填“温度计升高的示数”或“加热时间”）．（3）将该电路设计成串联的目的是．通电一段时间后，比较两烧瓶中温度计的示数，若甲瓶中的温度计示数升高的快，由此得出的实验结论是：在和通电时间相同时，越大，导体产生的热量越多．（4）若利用该电路完成“比较水和煤油比热容的大小”的实验，则应将其中一烧瓶中的煤油换成相等的水，并且使电阻丝R甲 R乙（选填“＞”、“=”或“＜”）．26. 在“伏安法测电阻”实验中，小明同学将电路连成如图甲电路．（1）请你用笔画线代替导线将实物电路连接完整．（要求：滑动变阻器滑片P向右滑动时，电阻变小．）（2）连接电路时，开关必须是，滑动变阻器滑片P置于端（选填“C”或“D”）．（3）实验中，闭合开关后，移动滑片，电流表无示数，电压表有较大示数，经检查，导线连接完好，则故障可能是．（4）排除故障后，小明进行实验记录数据，并根据数据绘制出图象（如图乙），由图乙可知，该定值电阻阻值是Ω；利用图象法处理数据的作用是．（5）小华设计了另一个测量电阻的电路（如图丙），在MN之间接入待测电阻，可以在电流表表盘上直接读出电阻阻值，小华已经标出了部分电阻值（如图丁），由电表表盘数据可知：该电路电源电压是 V，定值电阻R0是Ω，该电表测量电阻的最小值是Ω．27. 在“测小灯泡电功率”的实验中，所用器材有：额定电压为3．8V小灯泡、电压恒为6V的电源、电流表（量程为0～0．6A、0～3A）、电压表（量程为0～3V、0～15V）、标有“20Ω lA”的滑动变阻器、开关及导线若干．（1）小明实验时按如图甲所示方式连接电路，调节滑片到某一位置时，灯恰好正常发光．此时电流表的示数如图乙，则通过小灯泡的电流为 A，小灯泡的额定功率为W，为使灯泡功率不超过额定功率，滑动变阻接入电路最小阻值为Ω．（2）小明经过多次实验，记录了多组电压与电流值，并绘出如图丙所示图象．通过分析图象，发现小灯泡灯丝电阻是变化的，这是由于；将两个这样相同规格的小灯泡串联接在6V电源两端，两灯消耗的总功率为 W．（3）小华在实验中发现，本组的电压表0～15V的量程已损坏，而0～3V的量程可以使用．经过小组讨论，小华按照下列步骤完成了小灯泡额定功率的测量．a．将电压表并联在ab两端，滑动变阻器的滑片置于阻值最大处，闭合开关，向左移动滑动变阻器滑片，使电压表的示数为3V；b．保持滑动变阻滑片位置不动，断开开关，将电压表并联在bc两端，闭合开关，向（选填“左”或“右”）移动滑动变阻器滑片，使电压表的示数为 V，读出电流表示数；c．计算灯泡的额定功率．五、计算题28. 如图所示用滑轮组提起480N的重物，绳自由端的拉力F为200N，重物在5s内匀速上升了1m，不计绳子与滑轮间摩擦，则（1）滑轮组的效率是多少？（2）拉力的功率是多少？六、综合题29. 一家用电热水壶，其有关的技术参数如表所示．现将一满壶20℃的水在额定电压下烧开需要5min，已知外界大气压为1标准大气压．30. 型号 T78 额定电压 220V 额定频率 50Hz 额定功率 1000W 容积 0．8L td31. 某兴趣小组设计恒温箱电路如图甲．在温度设定电路中，热敏电阻R1，其阻值随温度变化的图象如图乙所示，定值电阻R2=3kΩ．当a、b间的电压Uab小于3V时，恒温箱内的电热丝正常工作；当a、b间的电压Uab大于3V时，电热丝停止工作．根据以上信息回答下列问题：（1）如图甲，温度设定电路中，热敏电阻R1和定值电阻R2串联，根据设计要求确定电阻①是、电阻②是．（选填“R1”或“R2”）（2）加热电路中，电热丝R=48．4Ω，电源电压为220V，加热电路正常工作1min，电热丝R产生的热量是多少？（3）此时恒温箱设定的温度是30℃，则可调压电源的电压是多少？（4）为方便恒温箱温度的设定，可将定值电阻R2用电阻箱替换，当电阻箱接入电路电阻如图丙所示时，恒温箱设定的温度是多少？（5）如果通过调节可调压电源来改变温度的设定，为使设定的温度变高，应使电源电压．（选填：“增大”或“减小”）参考答案及解析第1题【答案】第2题【答案】第3题【答案】第4题【答案】第5题【答案】第6题【答案】第7题【答案】第8题【答案】第9题【答案】第10题【答案】第11题【答案】第12题【答案】第13题【答案】第14题【答案】第15题【答案】第16题【答案】第17题【答案】第18题【答案】第19题【答案】第20题【答案】第21题【答案】第22题【答案】第23题【答案】第24题【答案】第25题【答案】第26题【答案】第27题【答案】第28题【答案】第29题【答案】第30题【答案】。

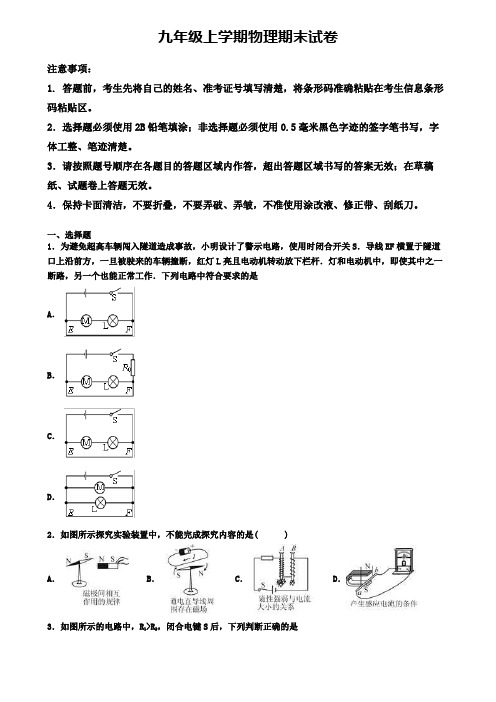

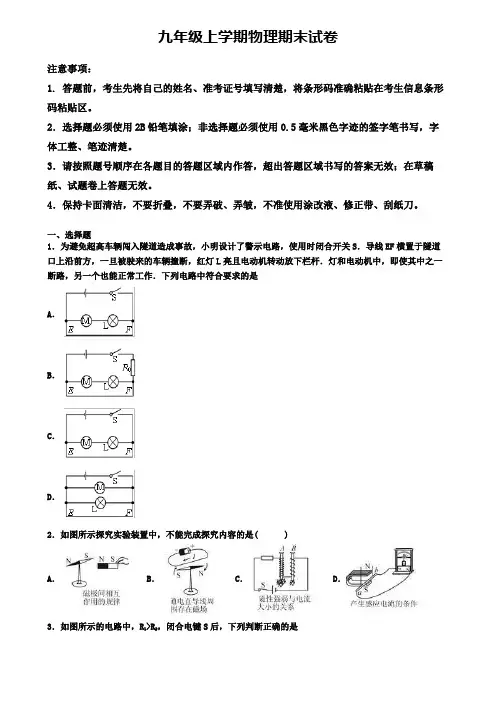

九年级上学期物理期末试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。

3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。

4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、选择题1．为避免超高车辆闯入隧道造成事故，小明设计了警示电路，使用时闭合开关S．导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆．灯和电动机中，即使其中之一断路，另一个也能正常工作．下列电路中符合要求的是A．B．C．D．2．如图所示探究实验装置中，不能完成探究内容的是( )A． B． C． D．3．如图所示的电路中，R1>R2，闭合电键S后，下列判断正确的是A．电路的总电阻大于R1的电阻值B．电路的总电阻小于R2的电阻值C．R1两端的电压大于R2两端的电压D．通过R1的电流大于通过R2的电流4．小敏为了研究电阻与导体长度的关系，她应选取的电阻丝是①长0.8米、横截面1毫米2锰铜丝②长1.0米、横截面1毫米2镍铬丝③长1.2米、横截面1毫米2镍铬丝④长1.0米、横截面2毫米2锰铜丝．A．②③ B．①③ C．②④ D．①④5．把“220V 40W”和“220V 60W”的两个电灯串联后接在220V的电路中，结果是A．每只灯泡的额定电压都变小了B．每只灯泡的额定电压都小于其实际电压C．每只灯泡的额定功率都变小了D．每只灯泡的实际功率都小于其额定功率6．关于温度、内能和热量，下列说法正确的是A．把-10℃的冰块放在0℃的冰箱保鲜室中，一段时间后，冰块的内能会增加B．温度高的物体一定比温度低的物体内能大C．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量D．我们不敢大口地喝热气腾腾的汤，是因为汤含有的热量较多7．如图为四冲程汽油机工作过程中某冲程的示意图，此冲程的名称及能量转化是A．此冲程为吸气冲程，内能转化为机械能B．此冲程为压缩冲程，机械能转化为内能C．此冲程为做功冲程，内能转化为机械能D．此冲程为排气冲程，机械能转化为内能8．关于磁场，下列说法正确的是A．磁感线是磁体周围存在的曲线 B．地球的地理两极与地磁场两极完全重合C．地球周围存在磁场 D．小磁针静止时，S极的指向与该点磁场方向相同9．由同种物质组成的甲乙两物体，已知它们的质量之比为1：2，甲的温度升高了50 ℃，乙的温度升高了40 ℃，那么两物体吸收的热量之比为A．1∶1B．1∶2C．5∶8D．8∶510．如图甲所示，将一对用软磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件——干簧管，以实现自动控制。

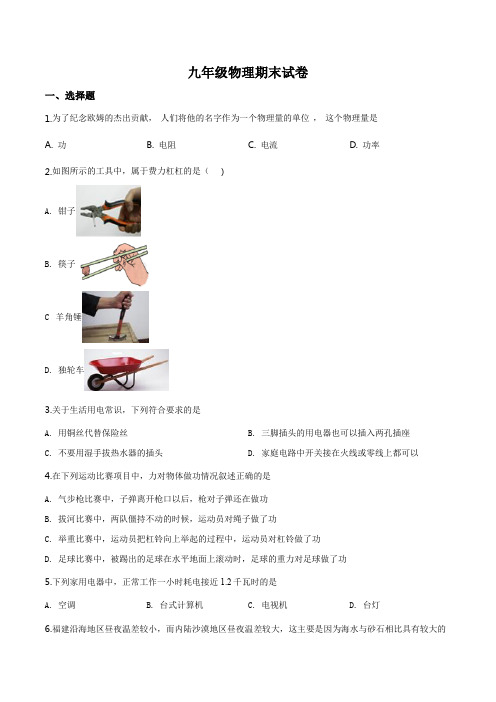

九年级物理期末试卷一、选择题1.为了纪念欧姆的杰出贡献，人们将他的名字作为一个物理量的单位，这个物理量是.A. 功B. 电阻C. 电流D. 功率2.如图所示的工具中，属于费力杠杠的是（）A. 钳子B. 筷子C羊角锤D. 独轮车3.关于生活用电常识，下列符合要求的是A. 用铜丝代替保险丝B. 三脚插头的用电器也可以插入两孔插座C. 不要用湿手拔热水器的插头D. 家庭电路中开关接在火线或零线上都可以4.在下列运动比赛项目中，力对物体做功情况叙述正确的是A. 气步枪比赛中，子弹离开枪口以后，枪对子弹还在做功B. 拔河比赛中，两队僵持不动的时候，运动员对绳子做了功C. 举重比赛中，运动员把杠铃向上举起的过程中，运动员对杠铃做了功D. 足球比赛中，被踢出的足球在水平地面上滚动时，足球的重力对足球做了功5.下列家用电器中，正常工作一小时耗电接近1.2千瓦时的是A. 空调B. 台式计算机C. 电视机D. 台灯6.福建沿海地区昼夜温差较小，而内陆沙漠地区昼夜温差较大，这主要是因为海水与砂石相比具有较大的A. 密度B. 内能C. 比热容D. 质量7.下列生活实例中，对图片描述正确的有A. 甲：不计阻力及能量损耗，网球刚击球拍到球拍形变最大过程中，网球机械能守恒B. 乙：铁锁来回摆动最终停下，在铁锁下降过程中，重力势能全部转化为动能C. 丙：人造地球卫星由于不受空气阻力，只有动能和势能的相互转化D. 丁：运动员从高处落下，动能转化为重力势能8.如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是A. B.C. D.9.如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0，设计了下面四个测量未知电阻R X阻值的电路，其中不可行的是A. B.C. D.10.如图甲所示电路中，电源电压可调，灯L1、L2的额定电压均为6V，L1、L2的I﹣U图象如图乙所示，闭合开关S，逐步调大电源电压至电路允许的最大值，此时（）A. L1正常发光B. 电源电压为12VC. 电路总电阻为30ΩD. 电路总功率为2.4W11.小明同学将定值电阻R与滑动变阻器接入电源电压不变的电路中，如图所示闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置过程中，电流表、电压表的示数变化量分别为△I、△U1、△U2．下列说法正确的是A. V1示数不变，V2示数变大B. V1示数变小，V1示数和电流表示数之比变小C. 电流表示数变小，△U1和△I之比不变D. 电流表示数变小，△U2和△I之比变小12.如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根不计电阻的金属弹簧，其所受压力F与压缩量△L的关系如图乙所示．（所有摩擦和挂钩的重力都不计，g取10N/g，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是①电子秤中R0阻值5Ω①当电路中的电流为0.3A时，电子称称重示数为4kg①电子秤工作时电路中电阻R0消耗的电功率范围是0.1125W~1.8W①该电子秤示数表盘刻度不均匀A. 只有①正确B. 只有①①正确C. 只有①①①正确D. ①①①①都正确二、填空题13.当导体两端的电压为3V时，通过的电流为0.2A，则该导体的电阻是_____Ω，若它两端电压变为0，则阻值是_____Ω．14.用50N的水平拉力拉着重为100N的小车在水平地面上沿直线前进4m，用时2s，则拉力做功为_________J，重力做功为_________J。

2019-2020年九年级上学期期末考试物理试卷（解析版）一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意．共28分，每小题2分）1．下列物理量中，以科学家安培的名字作为单位的物理量是（）2．（2分）下列物品中，通常情况下属于绝缘体的是（）3．（2分）下列家用电器中，利用电流热效应工作的是（）4．（2分）下列关于电流和电压的说法中正确的是（）5．（2分）下列说法中正确的是（）6．（2分）关于力的概念，下列说法中错误的是（）7．（2分）下列几种家用电器正常工作时电流接近8A的是（）8．（2分）下列说法正确的是（）9．（2分）如图所示的四个电路中，电源两端电压均为U，电阻R1＞R2．关于电路中电流的大小，下列判断正确的是（）10．（2分）关于功率的说法正确的是（）11．（2分）家庭电路简化后如图所示，观察该电路，下列说法中正确的是（）12．（2分）电梯匀速下降过程中，下列说法正确的是（）13．（2分）如图所示电路，电源两端电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关S后，当滑动变阻器滑片P由中点向右滑动的过程中，下列判断正确的是（）14．（2分）如图所示，电源两端的电压U保持不变，R0为定值电阻，滑动变阻器的最大值为4R1．闭合开关S，电路中的最小电流值为I．现移动滑动变阻器的滑片P到某一位置，此时滑动变阻器接入电阻为R1，电压表的示数为U1，电流表的示数为I1．继续移动滑动变阻器的滑片P，使滑动变阻器接入电路中的电阻减小为，此时电压表的示数增大到2U1，电流表的示数变为I2．则下列关系正确的是（）二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个．共12分，每小题3分．每小题选项全选对的得3分，选对但不全的得2分，有错选的不得分）15．（3分）下列关于温度、热量和内能变化的说法中，正确的是（）16．（3分）下列做法中不符合安全用电原则的是（）17．（3分）关于电磁现象，下列说法中正确的是（）18．（3分）将标有“6V 6W”和“12V 6W”的甲、乙两个小灯泡以串联或并联两种方式接在电压可调的电源两端，两灯均发光，且两灯的实际功率均不超过其额定功率．设灯丝的电阻不变，下列判断正确的是（）三、填空题（共12分，每小题2分）19．（2分）某同学站在竖直放置的平面镜前1m处，她在镜中的像到人的距离是 2 m．20．（2分）导体电阻的大小由导体的材料、长度、横截面积决定，且与温度有关．21．（2分）船闸利用连通器原理制成．22．（2分）一个阻值为10Ω的电阻通以2A的电流，在10s的时间内所产生的热量为400 J．23．（2分）如图所示，物体A的质量是500g，物体B的体积是10cm3，此时A恰能沿着水平桌面向右做匀速直线运动．若将B始终浸没在水中，并使A沿着水平桌面向左做匀速直线运动时，需要施加1N水平向左的拉力．已知动滑轮重为0.2N，不计绳重以及滑轮与轴间的摩擦，则物体B受的重力为0.85 N．（g取10N/kg）24．（2分）如图所示电路，电源两端电压U保持不变，当滑动变阻器的滑片P从a点向b 点移动的过程中，两块电压表V1、V2的示数变化量分别为△U1和△U2，滑动变阻器的最大阻值为R1，且R1＜R2＜R3，则△U1小于△U2（选填“大于”、“小于”、“等于”）四、实验与探究题：（35分）25．（2分）如图所示，电阻箱的读数为xx Ω．26．（2分）如图所示，电能表的读数是xx.1 kW•h．27．（2分）如图所示，由小磁针N、S极，判断出电源左端为正极．28．（2分）如图所示，老师按下开关点火，瓶内酒精被点燃的瞬间塞子喷出，此时内能转化为机械能．29．如图中的实验表明：在通电导线周围存在着磁场．30．（2分）定值电阻R消耗的电功率P随电阻两端电压U变化的图象如图所示．请根据图象判断：当R两端的电压U为1.5V时，电阻R消耗的电功率P为 2.25 W．31．（3分）某同学在实验室测量金属块A的密度．先用调节好的天平测量金属块A的质量．天平平衡后，右盘中所放砝码及游码在标尺上的位置如图甲所示，则金属块A的质量为84 g．然后，他将金属块A放入盛有50mL水的量筒中，量筒中的水面升高到如图乙所示的位置．由此可计算出金属块A的密度为8.4×103kg/m3．32．（3分）在探究海波和石蜡的熔化规律时，小彤记录的实验数据如下表所示．请回答下列问题．（1）根据表中的实验数据可以判断：海波是晶体；其熔点是48 ℃．（2）海波在被加热到第2min的时候，处于固态．（填“固态”或“液态”）33．（2分）某同学用如图所示的实验装置研究凸透镜成像规律．（1）当蜡烛、透镜和光屏放在如图所示的位置时，光屏上刚好得到清晰的像．如将蜡烛向靠近透镜方向移动时，同时要将光屏向远离（填“远离”或“靠近”）透镜方向移动，才能在光屏上再次得到清晰的像．（2）当蜡烛放在一倍焦距以内时，光屏上不能（填“能”或“不能”）得到清晰的像．34．（2分）在测定汽油热值的实验中，记录的实验数据如下表所示．表中Q为汽油完全燃烧放出的热量，m为燃烧汽油的质量．请根据表中数据写出Q与m的关系式：Q=（4.6×107J/kg）×m．35．（7分）在探究“通过导体的电流跟电压的关系”实验中，某同学根据实验目的设计出实验电路图，并按电路图连接实验器材如图所示．（1）在图1所示的实物电路中，滑动变阻器连接有错误．（2）请你画出正确的实验电路图．（3）在此实验中，为达到实验目的，应控制电阻R的阻值保持不变．（4）在实验过程中，移动滑动变阻器的滑片，改变其连入电路的阻值，目的是改变电阻R两端的电压从而改变通过电阻R的电流．（5）在实验中，当将滑动变阻器的滑片移到某点时，发现电流表示数如图2所示，则此时的电流为0.46 A．（6）请你根据实验要求设计实验记录表格．（7）请你说出一条实验时可能出现的电路故障及排除方法．36．（4分）小斌要测量小灯泡的额定功率．实验桌上备有如下器材：符合要求的电源、额定电压为U0的小灯泡L、阻值为R的定值电阻、滑动变阻器、已调零的电压表、单刀双掷开关各一个，导线若干．他设计了如图所示的电路进行实验．（1）请你帮助小斌将实物电路图补充完整．（2）连接好电路后，请你将正确的操作步骤补充完整：闭合开关S1，将开关S扳向1，调节滑动变阻器，使电压表的示数为U0；将开关S扳向2，使滑动变阻器的滑片位置保持不变，记录电压表示数为U．（3）请用U0、U、R表示小灯泡的额定功率P= ．37．（2分）某同学家里有一个不知焦距的放大镜，请你借助手边的刻度尺测出该放大镜的焦距．五、计算题：（共13分）38．（6分）如图所示的电路中，电源两端电压U保持不变．当只闭合开关S1时，电压表的示数为U1，电流表的示数为I1，电阻R1消耗的电功率P1为4W，电阻R2消耗的电功率为P2．当开关S1、S2都闭合时，电压表的示数为U2，电流表的示数为I2，电阻R2消耗的电功率为P2′．已知P2：P2′=1：4，U1：U2=2：1．求：（1）电流表两次示数I1：I2；（2）当只闭合开关S1时，电阻R3消耗的电功率P3．（7分）如图所示是某同学用滑轮组提升水中物体A的示意图．物体A所受重力G A为800N，39．当物体A完全在水面下被匀速提升的过程中所受浮力F浮为100N，该同学对绳子竖直向下的拉力为F1，水平地面对该同学的支持力为N1，滑轮组的机械效率为η1．当物体A有一半的体积露出水面时，该同学对绳子竖直向下的拉力为F2，水平地面对他的支持力为N2．该同学所受重力G人为600N，N1：N2=7：6．（不计绳重、滑轮与轴的摩擦以及水的阻力．g取10N/kg）求：（1）物体A的密度ρA；（2）动滑轮所受的重力；（3）物体在完全在水中匀速上升过程中滑轮组的机械效率η1．（结果保留整数）。

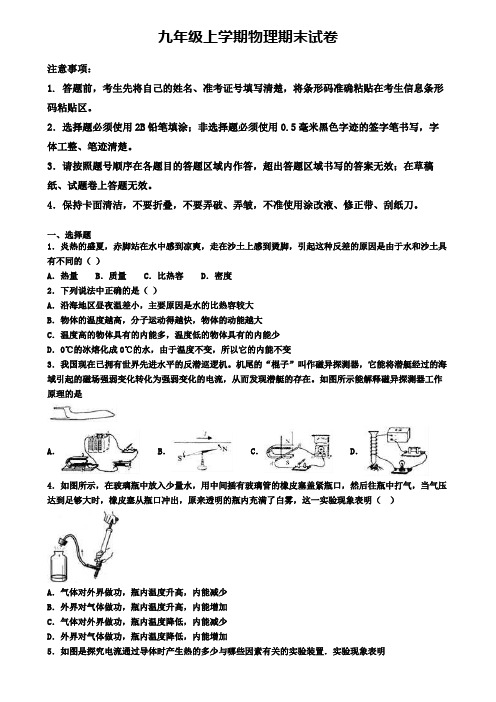

九年级上学期物理期末试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。

3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。

4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、选择题1．炎热的盛夏，赤脚站在水中感到凉爽，走在沙土上感到烫脚，引起这种反差的原因是由于水和沙土具有不同的（）A．热量 B．质量 C．比热容 D．密度2．下列说法中正确的是（）A．沿海地区昼夜温差小，主要原因是水的比热容较大B．物体的温度越高，分子运动得越快，物体的动能越大C．温度高的物体具有的内能多，温度低的物体具有的内能少D．0℃的冰熔化成0℃的水，由于温度不变，所以它的内能不变3．我国现在已拥有世界先进水平的反潜巡逻机。

机尾的“棍子”叫作磁异探测器，它能将潜艇经过的海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。

如图所示能解释磁异探测器工作原理的是A． B． C． D．4．如图所示，在玻璃瓶中放入少量水，用中间插有玻璃管的橡皮塞盖紧瓶口，然后往瓶中打气，当气压达到足够大时，橡皮塞从瓶口冲出，原来透明的瓶内充满了白雾，这一实验现象表明（）A．气体对外界做功，瓶内温度升高，内能减少B．外界对气体做功，瓶内温度升高，内能增加C．气体对外界做功，瓶内温度降低，内能减少D．外界对气体做功，瓶内温度降低，内能增加5．如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．实验现象表明A．在电阻相同、通过电阻的电流相同的情况下，电流通过一个电阻的时间越长，这个电阻产生的热量越多B．在通过电阻的电流和时间都相同的情况下，电阻越小，这个电阻产生的热量越多C．在通过电阻的电流和时间都相同的情况下，电阻越大，这个电阻产生的热量越多D．在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多6．一根锰铜线的电阻为R，要使这根连入电路的导线电阻变大，可采用的方法是A．减小导线两端的电压B．增大导线中的电流C．将导线拉长后连入电路D．将导线对折后连入电路7．某同学在做电学实验时，接了如图所示的电路，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω 1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断正确的是（）A．电路中电流变化的范围是0.18A～0.5AB．滑动变阻器阻值变化的范围是2.5Ω～10ΩC．灯泡的最大功率是2.25WD．电路的最小功率是1.35W8．下列问题中，属于可以探究的科学问题的是A．选择什么科目参加考试对高中学习会更好些？B．改变导体两端的电压，导体的电阻会改变吗？C．通过导体的电流大小与什么因素有关？D．为什么磁场是看不见、摸不着的物质？9．如图中的滑动变阻器R1的电阻变化范围是0～200Ω，电阻R2＝300Ω，电源的电压是6V且保持不变。

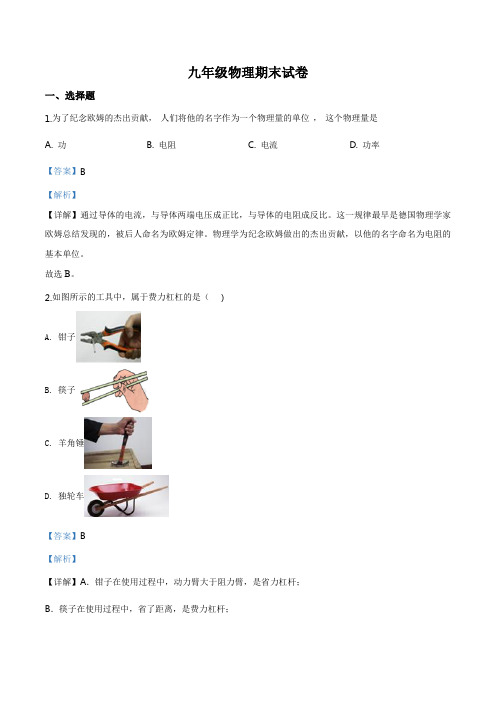

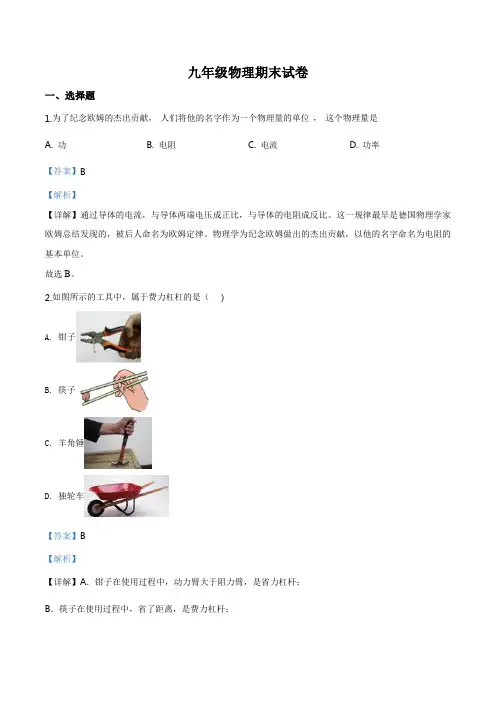

九年级物理期末试卷一、选择题1.为了纪念欧姆的杰出贡献，人们将他的名字作为一个物理量的单位，这个物理量是A. 功B. 电阻C. 电流D. 功率【答案】B【解析】【详解】通过导体的电流，与导体两端电压成正比，与导体的电阻成反比。

这一规律最早是德国物理学家欧姆总结发现的，被后人命名为欧姆定律。

物理学为纪念欧姆做出的杰出贡献，以他的名字命名为电阻的基本单位。

故选B。

2.如图所示的工具中，属于费力杠杠的是（）A. 钳子B. 筷子C. 羊角锤D. 独轮车【答案】B【解析】【详解】A．钳子在使用过程中，动力臂大于阻力臂，是省力杠杆；B．筷子在使用过程中，省了距离，是费力杠杆；C．羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆；D．独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆；故选B。

【考点定位】杠杆的分类3.关于生活用电常识，下列符合要求的是A. 用铜丝代替保险丝B. 三脚插头的用电器也可以插入两孔插座C. 不要用湿手拔热水器的插头D. 家庭电路中开关接在火线或零线上都可以【答案】C【解析】【详解】A．保险丝必须用电阻率大、熔点低的材料来制成，用钢丝代替保险丝不能起到保护电路的作用，故A不符合题意；B．如果三脚插头的用电器插入两孔插座中使用（即用电器的金属外壳没有接地），一旦漏电，人碰到用电器的金属外壳，会发生触电事故，故B不符合题意；C．生活用水容易导电，用湿手拔热水器的插头，容易发生触电事故，所以不要用湿手拔热水器的插头，故C符合题意；D．为了保证用电安全，家庭电路中开关必须接在火线上，故D不符合题意。

4.在下列运动比赛项目中，力对物体做功情况叙述正确的是A. 气步枪比赛中，子弹离开枪口以后，枪对子弹还在做功B. 拔河比赛中，两队僵持不动的时候，运动员对绳子做了功C. 举重比赛中，运动员把杠铃向上举起的过程中，运动员对杠铃做了功D. 足球比赛中，被踢出的足球在水平地面上滚动时，足球的重力对足球做了功【答案】C【解析】【详解】A．子弹离开枪口以后，依靠惯性向前运动，不再受到枪的作用力，枪对子弹不再做功，故A错误；B．两队僵持不动的时候，绳子受到力的作用，但没有在这个力的方向上通过距离，所以运动员对绳子没有做功，故B错误；C．运动员把杠铃向上推起的过程中，杠铃受到竖直向上的推力，也在这个力的方向上通过了距离，所以运动员对杠铃做了功，故C正确；D．足球在水平地面上滚动，足球受重力的作用，但是并没有在重力的方向上移动距离，所以重力没有对足球做功，故D错误。

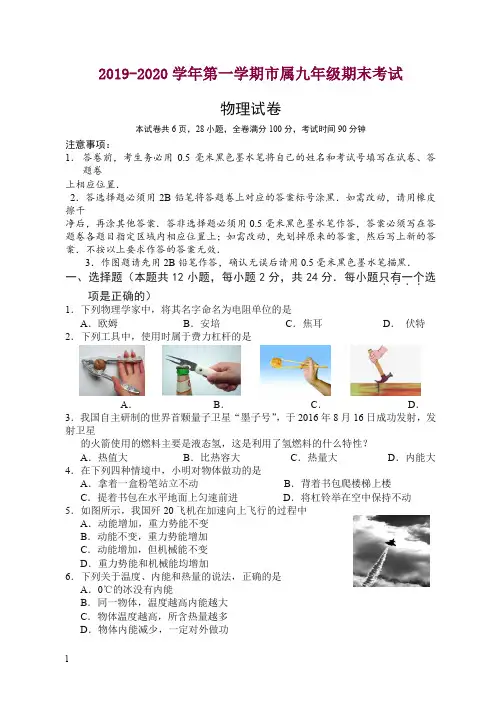

2019-2020学年第一学期市属九年级期末考试物理试卷本试卷共6页，28小题，全卷满分100分，考试时间90分钟注意事项：1．答卷前，考生务必用0.5毫米黑色墨水笔将自己的姓名和考试号填写在试卷、答题卷上相应位置．2．答选择题必须用2B铅笔将答题卷上对应的答案标号涂黑．如需改动，请用橡皮擦干净后，再涂其他答案．答非选择题必须用0.5毫米黑色墨水笔作答，答案必须写在答题卷各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后写上新的答案．不按以上要求作答的答案无效．3．作图题请先用2B铅笔作答，确认无误后请用0.5毫米黑色墨水笔描黑．一、选择题（本题共12小题，每小题2分，共24分．每小题只有一个．．．．选项是正确的）1．下列物理学家中，将其名字命名为电阻单位的是A．欧姆B．安培C．焦耳D．伏特2．下列工具中，使用时属于费力杠杆的是A．B．C．D．3．我国自主研制的世界首颗量子卫星“墨子号”，于2016年8月16日成功发射，发射卫星的火箭使用的燃料主要是液态氢，这是利用了氢燃料的什么特性？A．热值大B．比热容大C．热量大D．内能大4．在下列四种情境中，小明对物体做功的是A．拿着一盒粉笔站立不动B．背着书包爬楼梯上楼C．提着书包在水平地面上匀速前进D．将杠铃举在空中保持不动5．如图所示，我国歼20飞机在加速向上飞行的过程中A．动能增加，重力势能不变B．动能不变，重力势能增加C．动能增加，但机械能不变D．重力势能和机械能均增加6．下列关于温度、内能和热量的说法，正确的是A．0℃的冰没有内能B．同一物体，温度越高内能越大C．物体温度越高，所含热量越多D．物体内能减少，一定对外做功7．为保障安全，微波炉设置了双重开关——门控开关S 1和启动控制开关S 2．当微波炉的门打开时，门控开关S 1断开，此时即使S 2闭合，微波炉也不会工作，则符合要求的电路是S 1MS 2S 1MS 2··S 1MS 2··S 1MS 2··A ．B ．C ．D ．8．小芳在探究杠杆平衡条件的实验中，先调节杠杆在水平位置平衡．杠杆上每格长度相等，杆上A 、B 、C 、D 的位置如图所示．当在A 处挂3个钩码时，下列操作能使杠杆在水平位置平衡的是 A ．在B 点处挂5个钩码 B ．在C 点处挂3个钩码C ．若挂2个钩码，则悬挂点必在C 、D 之间D ．若挂4个钩码，则悬挂点必在O 、B 之间9．压敏电阻的阻值随所受压力的增大而减小．下列符合电表示数随压力增大而减小的电路是A ．B ．C ．D ． 10．如图所示，长2m 的粗细均匀的光滑杆可绕O 点自由转动．用竖直向上的拉力F 拉着套在杆上的轻质环缓慢向右移动的过程中，杆始终处于水平状态，拉力F 的大小与滑环离开O 点的距离S 的关系如图所示．则杆重G 和图像中S 0的值分别是 A ．G =500N ，S 0=0.1mB ．G =200N ，S 0=0.1mC ．G =20N ， S 0=0.2mD ．G =10N ， S 0=0.2m11．如图所示，R 为定值电阻，闭合开关S ，电路连接正确且正常工作．若此时灯泡L 被短路，AB C DO则下列判断正确的是A．电压表示数变小B．电流表示数变小C．灯泡将会因为电流过大而烧坏D．电压表和电流表的示数的比值不变12．小兵在探究电路的电流规律实验时用了下列选项中的某个电路，已知R1=R2<R3，电流表1、2、3的示数分别是0.22A、0.3A和0.52A．则由此推断所用电路应是A．B．C．D．二、填空题（本题共9小题，每空1分，共28分）13．木块在大小为5N的水平拉力作用下，10s内在水平面上沿拉力方向前进2m，拉力做的功为J，功率为W；若木块重15N，则在此过程中重力对木块做功为J．14．当某定值电阻两端加上4.5V电压时，通过它的电流为0.15A，它的阻值为Ω；当两端电压为6V时，通过它的电流是A；当两端不加电压时，它的阻值是Ω．15．太阳能热水器内一定质量的水，吸收了2.1×107J的热量后，水温升高了50℃，则热水器内水的质量为kg，这是通过的方式改变了水的内能，这些热量和完全燃烧kg的酒精所放出的热量相当．【c水=4.2×103J/（kg·℃），q酒=3×107J/kg】16．某灯泡正常发光时两端电压为6V，通过的电流为0.4A，其正常发光时阻值为Ω．现将该灯泡接在9V的电源上，为使其正常发光，应联一个Ω的定值电阻．图甲图乙图丙图丁第17题图第18题图17．图是两个演示实验和四冲程汽油机的两个冲程的示意图．与汽油机做功冲程原理相同的是图所示的演示实验；图表示汽油机正处于压缩冲程，在此冲程中，汽油机将能转化为能．18．小明用两套与图示完全相同的装置，分别在器皿中放入质量相等的燃料甲、乙，点燃后分别对100g的水加热．燃烧相同时间后，用甲、乙加热后的水温分别升高了10℃和4℃．则用甲、乙分别加热的水吸收的热量之比为，此时（选填“能”或“不能”）比较甲、乙燃料的热值大小，你认为其中的原因可能是（写出一条即可）．第19题图I/AU/VAB0.20.40.6第20题图F/N300v/m·s-10.20.40.6第21题图甲乙19．如图所示，工人用动滑轮把重40N的物体匀速竖直提升2m，所用拉力为25N．此过程中拉力做的功为J，动滑轮的机械效率为．用动滑轮在提升物体时，动滑轮实质上是杠杆．20．通过两电阻A和B的电流与其两端电压的关系如图所示，则A的电阻为Ω，若将A和B并联接在电压为2V的电路中，通过B的电流为A；若将A和B串联接在电压为4.5V的电路中，则电阻A两端的电压为V．21．质量为3kg的清洁机器人在水平地面上匀速运动时，所受水平推力与速度的关系如图乙所示，g取10N/kg．在150N的水平推力作用下，该机器人在水平地面上匀速运动10s的过程中，所受阻力大小为N，推力所做功为J；当该机器人在水平地面上以0.6m/s的速度匀速运动时水平推力的功率是W．三、解答题（本题共7小题，共48分．解答26、27、28题时应有必要的解题过程）22．（6分）请按下列要求作图．（1）如图1所示，用螺丝起撬图钉，请用小黑点标出支点O，并画出动力F的力臂；（2）在图2空缺处画上电源或电压表的电路符号，使开关闭合后，两灯组成串联电路；（3）完成图3中电路连接，要求两灯并联、开关控制整个电路且电流表测量干路总电流；·F图钉螺丝起第22题图1+-A+-第22题图3L 1L 2垫块S××··IL 1L 2第22题图223．（6分）某同学为了探究物体动能的大小与哪些因素有关，进行了图示场景的实验探究．（1）图所示实验场景1、2可用来探究动能与 的关系，应保持小球的 不变 ，由实验结果得出的实验结论是 ；（2）该同学利用实验场景3、4来探究动能与质量的关系，请指出他在实验过程中的操作错误之处： ；（3）在此实验中，利用木块被碰撞后移动的 来比较物体的动能大小．下列实 验中也用到此种方法的是 （单选，请填写选项前的序号）． ①比较质量相同的不同燃料燃烧时放出的热量 ②探究通过导体的电流与电压、电阻的关系 ③ 探究杠杆的平衡条件 24．（7分）在“探究导体电阻与长度和横截面积的关系”实验中，小军所利用的实验电路和合金丝的规格如图甲和图表所示．序号a b c材料镍铬镍铬镍铬长度2l 0l 0横截面积S 0S 02S 0图甲图表（1）请在图甲中将实物电路图连接完整；（2）要探究合金丝电阻与长度的关系，应选择a 和 合金丝进行实验；若选择b 、c两根合金丝来探究电阻与横截面积的关系，则合金丝c 的长度应为 ；（3）若某次测得电流表和电压表的示数分别为0.3A和1.8V，则合金丝电阻为Ω；（4）为完成上述实验探究，小明设计了另一个如图乙所示的实验电路．用图中已知器材，在不改变电路连接方式的前提下，他只需增加一个器材，也能完成上述实验，则该器材是（选填“电压表”或“电流表”），你在实验中使用该器材的具体做法是．25．（8分）在“探究通过导体的电流与电阻的关系”实验中，小明采用的电路如图甲所示，实验中，他始终保持定值电阻R两端的电压为6V不变．实验中所用的部分器材如下：电源（电压恒为9V），电流表（0-0.6A），电压表（0-15V），15Ω、20Ω、25Ω、30Ω和50Ω的定值电阻各一只，滑动变阻器（20Ω，1A）．图乙1R图丙（1）小明将20Ω的定值电阻接入a、b之间进行实验，在闭合开关前，应将滑片P置于图中滑动变阻器的最端；（2）闭合开关后，小明发现无论怎样调节滑动变阻器，电流表示数始终为零，电压表示数始终为9V，已知导线和各处的连接完好．由此推断，电路中（填写器材名）发生了（选填“短路”或“断路”）故障；（3）小明将某定值电阻接入a、b之间进行实验，闭合开关，调节滑动变阻器，使电压表示数为6V，此时电流表的示数如图乙所示，则示数为A；（4）当小明将50Ω定值电阻接入a、b之间进行实验时，你推测将出现的一个不能达到实验目的实验现象是，其原因是；（5）小明根据实验数据画出图丙所示图像，依此你得出的结论是：在电压一定时，通过电阻R的电流与它的阻值成；（6）若用电阻箱替换定值电阻接在a、b之间，其它实验条件不变，为完成上述实验，电阻箱的阻值调节范围是．26．（6分）如图所示，小强利用滑轮组在4s内将重100N的货物匀速提升2m，所用拉力F=60N．不计绳重及滑轮与轴之间的摩擦．求（1）动滑轮所受的重力G；（2）小强做功的功率P；（3）滑轮组的机械效率η．27．（7分）利用如图甲所示电路，小华通过在电压表表盘刻度处标上对应的温度值，就可以将它改装成一个简易测量温度的电路．已知电源电压恒为4V ，电压表量程为0-3V ，R 0是电阻箱（0-999Ω），R 1为一只热敏电阻，它的阻值随所测温度变化的关系图像如图乙所示．现将R 0调至250Ω：R 1/Ωt /C︒02040608010012010020030050150250R 1R 0V··S图乙V温度标注区图丙（1）当环境温度为20℃时，求电路中的电流I ；（2）请在丙图中电压表表盘上对应刻度处上方标注区内标上“60”，并通过计算说明；（3）为使此电路能测量的最高温度为100℃，则应将电阻箱R 0调至多大？ 28．（8分）如图所示，电源电压恒为18V ，虚线框内a 、b 两点间有两个定值电阻R 1、R 2（图中未画出），它们的连接方式未知．已知R 1=8Ω，电压表量程为0-15V ，电流表量程为0-0.6A ，滑动变阻器R 的规格为“50Ω，0.5A ”，R 2阻值未知．闭合开关，调节滑动变阻器，当电压表的示数 为6V 时，电流表示数为0.25A ．（1）求R 2的阻值，并在虚线框内将电路连接完整； （2）求此时滑动变阻器R接入电路中的阻值；（3）为保证电路安全，求滑动变阻器R 允许接入电路中的阻值范围．2019-2020学年第一学期市属九年级期末考试物理试卷参考答案及评分标准注： 本试卷中涉及有填空的，若有“选填”要求，必须严格按照要求填写，未按要求填写的，则不得分；若没有“选填”要求，只要意思正确即可得分。

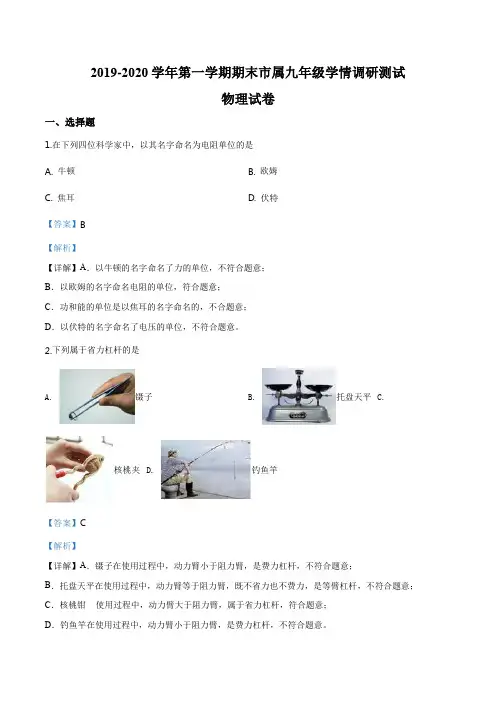

2019-2020学年第一学期期末市属九年级学情调研测试物理试卷一、选择题1.在下列四位科学家中，以其名字命名为电阻单位的是A. 牛顿B. 欧姆C. 焦耳D. 伏特【答案】B【解析】【详解】A．以牛顿的名字命名了力的单位，不符合题意；B．以欧姆的名字命名电阻的单位，符合题意；C．功和能的单位是以焦耳的名字命名的，不合题意；D．以伏特的名字命名了电压的单位，不符合题意。

2.下列属于省力杠杆的是A. 镊子B. 托盘天平C.核桃夹 D. 钓鱼竿【答案】C【解析】【详解】A．镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，不符合题意；B．托盘天平在使用过程中，动力臂等于阻力臂，既不省力也不费力，是等臂杠杆，不符合题意；C．核桃钳使用过程中，动力臂大于阻力臂，属于省力杠杆，符合题意；D．钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，不符合题意。

3.为了安全用电，我们对生活中一些“电”常识的了解必不可少。

下列有关常见电压值的表述，正确的是A. 一节新干电池的电压约为2VB. 一节新蓄电池的电压约为1.5VC. 我国照明电路的电压是220VD. 对人体安全的电压是36V【答案】C【解析】【详解】A．每一节新干电池电压是1.5V，此项错误；B．一节新蓄电池的电压约为2V，此项错误；C．我国照明电路的电压是220V，此项正确；D．对人体安全的电压是不高于36V，此项错误。

4.12月20日，在太原卫星发射中心用长征四号乙运载箭，以“一箭九星”的方式成功发射，在加速升空的过程中，卫星的A. 动能减少B. 重力势能、机械能均增加C. 机械能不变D. 动能、机械能均不变【答案】B【解析】【详解】卫星加速上升过程中，卫星的质量不变，速度增大、动能增大；高度增大、重力势能增大，故机械能变大，故选B。

5.如图是某型号铅笔，图中标出了制成该铅笔的几个主要材料，通常条件下属于导体的是A. 木材、金属B. 石墨、橡皮C. 石墨、金属D. 木材、橡皮【答案】C【解析】【详解】根据不同材料的导电性质可知，通常情况下，木材，橡皮是绝缘体；石墨、金属是导体；故选C。

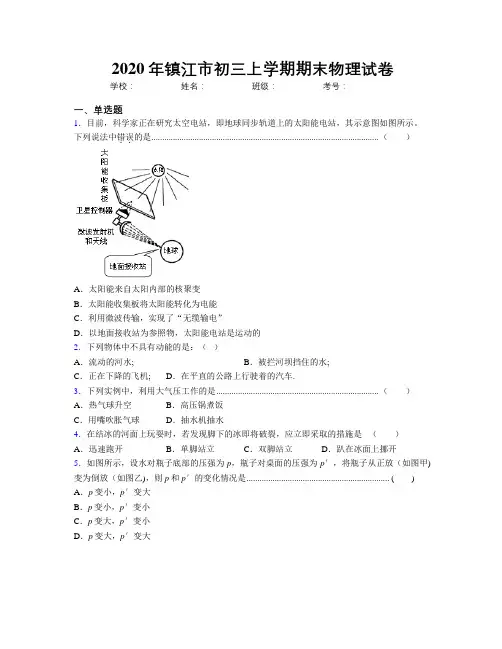

2020年镇江市初三上学期期末物理试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．目前，科学家正在研究太空电站，即地球同步轨道上的太阳能电站，其示意图如图所示。

下列说法中错误．．的是......................................................................................................... （）A．太阳能来自太阳内部的核聚变B．太阳能收集板将太阳能转化为电能C．利用微波传输，实现了“无缆输电”D．以地面接收站为参照物，太阳能电站是运动的2．下列物体中不具有动能的是：（）A．流动的河水; B．被拦河坝挡住的水;C．正在下降的飞机; D．在平直的公路上行驶着的汽车.3．下列实例中，利用大气压工作的是........................................................................... （）A．热气球升空B．高压锅煮饭C．用嘴吹胀气球D．抽水机抽水4．在结冰的河面上玩耍时，若发现脚下的冰即将破裂，应立即采取的措施是（）A．迅速跑开B．单脚站立C．双脚站立D．趴在冰面上挪开5．如图所示，设水对瓶子底部的压强为p，瓶子对桌面的压强为p′，将瓶子从正放（如图甲)变为倒放（如图乙)，则p和p′的变化情况是.................................................................. () A．p变小，p′变大B．p变小，p′变小C．p变大，p′变小D．p变大，p′变大6．2007年春节晚会在整个环境上制造的最大亮点就是大屏幕视频背景。

如其中一个节目是演员骑自行车用背景大屏幕来配合环境的移动，给人以身临其境的运动感觉。

2019-2020学年九年级物理上学期期末试卷（解析版）苏科版一、选择题（每题 2 分，共 24 分）1．（ 2 分）以下列图四种简单机械中，属于费力杠杆的是（）A．B．C．D．天平火钳钉撬老虎钳考点：杠杆的分类． .专题：应用题；图析法．解析：结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪一各种类的杠杆．解答：解： A、天平在使用过程中，动力臂等于阻力臂，是等臂杠杆；B、火钳在使用过程中，动力臂小于阻力臂，是费力杠杆；C、钉撬在使用过程中，动力臂大于阻力臂，是省力杠杆；D、老虎钳在使用过程中，动力臂大于阻力臂，是省力杠杆．应选 B．谈论：此题观察的是杠杆的分类主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂．2．（ 2 分）以下列图，林雨将两只鸡蛋举高 2 米，所做的功最凑近于（）A． 0.02 J B． 0.2 J C． 2J D． 20 J考点：功的计算． .专题：估计题；功、功率、机械效率．解析：第一估计出举起两个鸡蛋的力大体是1N，尔后再利用功的计算公式W=FS即可求出．解答：解：举起两个鸡蛋的力大体是1N，则由 W=FS得， W=1N×2m=2J．应选 C．谈论：此题观察做功的计算，重点是公式及其变形的灵便运用，难点是对鸡蛋重力的估测．3．（ 2 分）关于温度、热量、内能，说法正确的选项是（）A．相互接触的两个物体，热量总是从内能多的物体传向内能少的物体B．物体吸取了热量，它的温度必然高升C．质量同样时，温度高升很多的物体吸取的热量必然多D．物体内能减小时，不用然是物体放出了热量考点：温度、热量与内能的关系；热传达．.解析：① 热传达的条件是有温度差，而不是有热量差．②晶体在消融过程中吸取的热量正好用来完成它的消融，而温度不高升．③由吸热公式Q=cm△t可知：物体吸取的热量跟物体的质量、温度的变化以及物质的比热容相关．④改变物体的内能的方法有做功和热传达．且两种方法在改变物体内能上是等效的．解答：解： A、相互接触的两个物体，热量总是从高温物体传到低温物体．故 A 错误．B、物体吸取热量，温度不用然增加，比方晶体在消融过程中，诚然从外界吸取了热量，但温度保持不变．故 B 错误．C、质量同样时，温度高升很多的物体吸取的热量不用然多，由于由吸热公式：Q=cm△t可知，物体吸取的热量跟物质的比热容相关．两个要素不能够决定物体吸热的多少．故C错误．D、物体内能减小时，可能是放出了热量，也可能时对外做功．故 D 正确．应选 D．谈论：此题主要观察学生对温度、内能、热量关系的认识和掌握．是中招的热点．4．（ 2 分）（2012?淮安）上紧发条的玩具车在水平桌面上由静止开始运动所需的能量本源于（）A．动能B．电能C．重力势能D．弹性势能考点：能量转变的现象．.专题：应用题．解析：（ 1）动能大小的影响要素：质量、速度．质量越大，速度越大，动能越大．（2）弹性势能大小跟弹性形变大小相关，弹性形变越大，弹性势能越大．解答：解：（ 1）上紧发条的玩具车，此时的弹性形变最大，弹性势能最大，车开始跑动弹性形变减小，弹性势能减小．（2）玩具车从静止到跑动，质量不变，速度增大，动能增大．应选 D．谈论：（ 1）掌握动能、重力势能、弹性势能的影响要素．（ 2）能判断动能、重力势能、弹性势能的变化．5．（ 2 分）平常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，相互间的连接方式是（）A．串通的B．可能是串通也可能是并联的C．并联的D．电灯与插座间是串通的，其他用电器是并联的考点：串通电路和并联电路的鉴识．.专题：应用题；电流和电路．解析：家庭电路中，用电器之间、插座之间、用电器和插座之间是并联的．开关和开关控制的用电器或插座之间是串通的．解答：解：家庭电路的电压是220V，用电器的额定电压也是 220V，只适用电器并联在 220V 电压下才能正常工作．因此家庭电路中，家中的电灯、电冰箱和插座等电器之间是并联的．应选 C．谈论：掌握家庭电路中，用电器之间、插座之间、用电器和插座之间、开关和用电器之间的连接方式6．（ 2 分）在“研究串通电路中电流大小的关系”实验中，某同学用电流表分别测出如图中A、B、C 三处的电流大小．为了进一步研究A、B、C 三处的电流大小的关系，总结宽泛规律，他下一步的操作最合理的是（）A．将电源两极对调，再次测量A、 B、 C三处的电流B．换用不同样规格的灯泡，再次测量A、B、 C 三处的电流C．将图中两只灯泡地址对调，再次测量A、 B、 C三处的电流D．改变开关 S 的地址，再次测量A、 B、 C 三处的电流考点：研究串并联电路中的电流特点实验．.专题：实验题．解析：研究串通电路中的电流时，为了使实验结论拥有宽泛性，要进行多次测量．能够经过改变电源电压，也许更换不同样的灯泡，或更换不同样的用电器进行多次实验．解答：解：A、将电源的正负极对调，不能够改变电路中的电阻、电压、电流，实验数据不变．不吻合题意．B、更换不同样的灯泡，电阻变化，电路中的电流发生变化，得出几组不同样的实验数据，在解析实验数据得出结论，这样得出的实验结论拥有宽泛性，减小了有时性．C、两只灯泡的地址对调，不能够改变电路的电阻、电压和电流，实验数据不变．不符合题意．D、改变开关的地址，不能够改变电路的电阻、电压和电流，实验数据不变．不吻合题．应选 B．谈论：掌握串通电路的电压特点，掌握研究串通电路电压特点的实验方法，并且知道为了使实验结论拥有宽泛性，要更换不同样规格的灯泡进行多次测量．7．（ 2 分）一般家用灯泡的电流最凑近于（）A．B．C． 2A D． 20A考点：电流的大小；电功率的计算．.专题：估计题．解析：灯泡的电流我们比较陌生，但我们对灯泡的功率大小是比较熟悉的．因此解答此题应该依照 P=UI 分别算出四个选项的电功率，尔后看哪个更凑近实质情况．解答：解：家庭电路电压是220VA、由 P=UI 得： P=220V×0.2A=44W，比较凑近实质情况，故 A 正确；B、由 P=UI 得： P=220V×，此功率太小了，显然不是一般家用灯泡的电功率，故 B错；C、由 P=UI 得： P=220V×2A=44 0W，此功率太大了，显然不是一般家用灯泡的电功率，故 C 错；D、由 P=UI 得： P=220V×20A=4400W，此功率就更大了，显然不是一般家用灯泡的电功率，故 D 错．应选 A ．谈论：解答此题可依照公式将一个我们不熟悉的物理量单位转变为我们生活中比较熟悉、经常会说到的一些物理量单位．8．（ 2 分）在以下列图中，电压表是测量L1两端电压的电路图是（）A．B．C．D．考点：电压表的使用．.解析：电压表是并联使用的，电压表测量L1两端电压，则应与L1并联．解答：解： A、 B中电压表与L2并联，测量L2的电压， C 中电压表与L1并联，测量L1两端电压， D 中电压表串通使用了，是错误的接法．应选 C．谈论：此题观察了电压表的使用．电压表要测量哪部分的电压，就要与哪部分并联．9．（ 2 分）（2008?达州）关于安全用电，以下说法正确的选项是（）A．测电笔能够鉴识家庭电路中的火线和零线B．发现有人触电后，马上用手把触电人拉离电源C．熔丝被烧断，必然是电路中出现了短路故障D．熔丝被烧断后，可用铜丝代替熔丝接上考点：安全用电原则；家庭电路工作电压、零线火线的鉴识方法．.专题：压轴题．解析：依照安全用电的规则解析．解答：解： A、说法正确，测电笔能够鉴识家庭电路中的火线和零线；B、做法错误，应样会造成被救者也触电，应马上切断电源或用绝缘体把导线挑开；C、熔丝被烧断，有两种可能：用电器的总功率过大或发生短路；D、做法错误，铜丝的熔点高，起不到保险的作用．应选 A．谈论：此题观察了安全用电的知识．注意：碰到有人发生触电事故，千万不要直接用手去拉触电人，要第全部断电源，尔后进行抢救．10．（ 2 分）（2009?鼓楼区二模）在以下列图的电路中，闭合开关后，只有一盏灯亮，且电路中只有一处故障，故障只发生在灯上，则判断正确的选项是（）A．若电压表、电流表均无示数，则L l断路B．若电压表无示数，电流表有示数，则灯C．若电压表、电流表均有示数，则灯D．若电压表有示数，电流表无示数，则L l短路L2断路L2短路考点：电流表、电压表在判断电路故障中的应用．.解析：由图知，两个灯泡串通，电压表测量并联电路两端的电压，电流表测量L l中的电流；闭合开关后，只有一盏灯亮，并且只有一个灯泡出现了故障，依照两表的情况，可知故障所在；注意电流表有示数表示电路为通路；若是电流表无示数，表示电路为断路．解答：解： A、电流表均无示数，说明灯L l断路；则L2圆满，那么电压表应该有示数；故A 错误．BC、电流表有示数，说明灯L l圆满；则灯L2断路，电压表测量L1两端电压，故应该有示数；故 B 错误， C 正确．D、电流表均无示数，说明灯L l断路；则 L2圆满，那么电压表应该有示数；故 C 错误．应选 C．谈论：此题观察电流表，电压表在电路故障中的作用判断，要结合图形和两表特点进行解析．11．（2 分）（2009?黔南州）小刚用以下列图电路研究“一段电路中电流跟电阻的关系”．此实验过程中，当 A、B 两点间的电阻由10Ω更换为 5Ω为后，为了研究上述问题，他应该采用的唯一操作是（）在A．保持变阻器滑片不动C．将变阻器滑片合适向右搬动B．将变阻器滑片合适向左搬动D．合适增加电池的节数考点：研究电流与电压、电阻的关系实验．.专题：应用题；动向展望题；控制变量法．解析：（ 1）电流跟电压、电阻相关，用控制变量法研究电流跟电压和电阻的关系．（2）研究电流跟电阻的关系时，保持电压不变，改变定值电阻的阻值，谈论电流跟电阻的关系．解答：解：在滑动变阻器的电阻值不变的情况下，电路中由于将10Ω的定值电阻换成5Ω的定值电阻，使整个电路的电阻值减小；利用公式I= 可知，电路中的电流增大，此时滑动变阻器两端的电压增大，定值电阻两端的电压减小；要使电阻两端的电压不变，即增大定值电阻两端的电压，依照欧姆定律可知应增大电路中的电流，减小滑动变阻器接入电路中的电阻，故将变阻器滑片合适向左搬动，使电压表的示数不变．应选 B．谈论：研究导体中的电流与电阻的关系，需要保证导体两端的电压不变是此题的打破点．12．（ 2 分）（2012?威海）如图是某家用电热器内部电路构造表示图，其中阻丝（ R1＞ R2）．电阻丝有四种连接方式可使电热器供应不同样的发热功率，的连接方式是（）R1、 R2为加热电其中发热功率最大A．B．C．D．考点：电功率的计算；欧姆定律的应用；电阻的并联．.专题：应用题；图析法．解析：依照公式P=可知，当电源电压不变时，接入的电阻越小，电功率越大，对选项逐一解析即可得出结论．解答：解： A 图中只有电阻R2工作， B 图中两电阻串通， C 图中只有电阻 R1工作， D 图中两电阻并联；串通时电路电阻最大，并联时电阻最小；依照 P=可知，电源电压不变时，并联时电功率最大．应选 D．谈论：此题观察电功率大小的判断，重点是解析电路的连接，这是此题的难点，也是重点，还要知道串、并联电路电阻的规律．二、填空题（每空 1 分，共 24 分）13．（ 2 分）对物体做功的两个必要条件是动的距离．一是作用在物体上的力，二是在力的方向上移考点：力做功的必要要素．.专题：简答题．解析：物理学中规定：功等于力跟物体在力的方向上经过的距离的乘积，据此解析回答．解答：解：即功等于力×距离，做功的两个必要要素：一是作用在物体上的力，二是在力的方向上搬动的距离．故答案为：一是作用在物体上的力，二是在力的方向上搬动的距离．谈论：据此明确三种情况不做功：一是有力无距离（比方：推而未动），二是有距离无力（靠惯性运动），三是力的方向与运动方向垂直．14．（ 2 分）（2008?巴中）我们在考试时好多学科要用到读取机读卡上的答案，是由于2B 铅笔中的石墨是若使用了不合格的2B 铅笔，由于铅笔芯的导电性变能使电脑无法鉴识．2B 铅笔填涂机读卡，电脑能够直接导体（选填“导体”或“绝缘体”），弱（选填“强”或“弱”），这样可考点：导体；影响电阻大小的要素．.解析：依照石墨是导体来解析．解答：解：当用 2B 铅笔中的石墨填涂机读卡时，由于石墨是导体，会使读卡机形成通路而鉴识，当用了不合格的 2B 铅笔，由于铅笔芯的导电性变弱而无法使读卡机形成通路而鉴识．故此题答案为：导体；弱．谈论：此题观察了石墨的应用．15．（ 4 分）汽车已成为现代生活中不能缺少的一部分，大部分汽车里的发动机是以汽油为燃料的内燃机．使汽车获得动力的是做功冲程，排出废气的是排气冲程，在压缩冲程中，是机械能转变为内能．考点：热机． .专题：比热容、热机、热值．解析：在内燃机的四个冲程中有两个冲程发生能量转变，一是压缩冲程中机械能转变为内能；二是做功冲程中内能转变为机械能，在此冲程汽车获得动力．解答：解：①在做功冲程中的能量转变关系是内能转变机械能，使汽车获得动力；排出废气的是排气冲程．②四冲程内燃机包括吸气、压缩、做功、排气四个冲程．其中压缩冲程将机械能转变为内能；做功冲程将内能转变为机械能．故答案为：①做功，排气．②机械，内．谈论：此题主要观察了四个冲程中的能量转变情况．压缩冲程与做功冲程发生了能量的转变，转变情况正好相反．16．（ 2 分）电子式电能表表盘上标有“指示灯闪烁320 次，电路耗资的电能为3200imp/ （kW?h）”字样（50.1 kW?h合 3.6 ×10impJ．表示闪烁次数），当考点：电能表参数的理解与电能的求法．.专题：电能和电功率．解析：依照电能表闪烁的次数能够求出电路耗资的电能．解答：解：每耗资1kW?h的电能，电能表指示灯闪烁了指示灯闪烁320 次，电路耗资的电能：3200 次，W=××105J．故答案为： 0.1 ；3.6 ×10 5．谈论：此题观察了电路耗资的电能的计算，重点知道电能表参数的含义．17．（ 2 分）（2011?杭州）以下列图，小王用两个同样的滑轮组（摩擦不计）同的两个物体匀速提升到同样高度，其中 G l＞ G2，则所用的拉力 F1＞“＜”或“ =”），其机械效率η1＞η2填“＞”、“＜”或“ =’），分别将重力不F2（选填“＞”、考点：滑轮组绳子拉力的计算；功的计算；适用功和额外功；滑轮（组）的机械效率．.专题：压轴题；推理法．解析：由滑轮组的构造，肩负物重的绳子股数n=2，（ 1）因摩擦不计，用同样的滑轮组，提升的物重不同样，依照F=（ G物 +G动）解析拉力的大小关系；（ 2）提升的重物越重，提升同样的高度，做的适用功越多，而额外功不变，依照效率公式η==解析．解答：解：（ 1）因摩擦不计，拉力：F=（ G物+G 动），∵两图构造同样，动滑轮重同样，G l＞ G2，∴所用拉力：F1＞ F2；（2）假设提升重物的高度同样，∵G l＞G2，∴利用滑轮组做的适用功：W适用1＞ W适用2，又∵η =，∴机械效率：η1＞η 2．故答案为：＞，＞．谈论：在不计摩擦和绳重时，F=（G物 +G动）；提升滑轮组机械效率的方法：一是增大提升的物重，二是加润滑油减少额外功．18．（2 分）20 千克无烟煤完好燃烧，将能够放出6.8 ×10 8J 的热量，这些热量能使1905千克 15°C的冷水烧开（无烟煤的燃烧值是 3.4 ×10 7焦 / 千克）考点：热量的计算． .专题：计算题．解析：已知无烟煤的质量和热值，可利用公式Q=mq计算热量；已知水的初温、末平易比热容，可利用公式m=计算质量．解答：解： Q放=mq=20kg×3.4 ×107×108J，故答案为： 6.8 ×10 8J．∵Q吸 =Q 放=6.8 ×10 8J，∴m==≈1905kg，故答案为： 1905kg ．谈论：此题观察了利用公式Q=mq求燃料燃烧放出的热量，以及利用热量的计算公式如何求质量．19．（ 4 分）滑动变阻器连入电路后，要求滑片接线柱B和C连入电路，也能够把接线柱P 向左搬动时电路中的电流变小，则能够把B和D连入电路．考点：滑动变阻器的使用．.专题：应用题；电压和电阻．解析：滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下边接线柱．搬动滑片晌，改变连入电路的电阻丝的长度，改变连入电路电阻的大小．解答：解：滑片 P 向左搬动，电路中的电流变小，因此滑动变阻器的电阻变大，因此下边的接线柱必然要接 B．上边的接 C 或 D．故答案为： B； C ； B ； D ．谈论：此题主要观察了滑动变阻器的正确接法，以及电阻大小的判断．20．（ 2 分）两只定值电阻，甲标有“10 Ω 1.5A ”，乙标有“ 20 Ω 1A”，把它们串通起来，电路两端赞同加的最大电压为30V；把它们并联起来，干路中赞同经过的最大电流为A．考点：欧姆定律的应用．.专题：欧姆定律．解析：（ 1）两电阻串通时，流过电路的电流应等于较小的额定电流，尔后由串通电路特点及欧姆定律求出电路两端赞同加的最大电压；（2）已知电阻的阻值及额定电流，由 U=IR 求出电阻两端的电压；两电阻并联时所加的电压应等于较小的额定电压；由欧姆定律及并联电路的特点求出干路电流．解答：解：（ 1）若将两只电阻串通时，电路电流只能赞同最大为1A ∴两端赞同加的最大电压为 U=1A×（ 10Ω +20Ω） =30V；（ 2）若将两只电阻并联时，电路电压只能赞同是较小的额定电压∵U额 1×10Ω=15V，U 额2=1A×20 Ω =20V，∴两端赞同加的最大电压是15V，此时流过电阻的电流：I 1=I 1=1.5A ，I 2===0.75A ，此时干路电流I=I1+I 2．故答案为： 30； 2.25 ．谈论：此题观察了串并联电路的特点、欧姆定律的应用，为保证安全，电阻串通时流过电路的电流应为电阻赞同电流中的较小者，电阻并联时，并联电压应为电阻额定电压较小者．21．（ 2 分）电流经过电动机做了300J 的功，则电动机耗资的电能等于（填“大于”、“等于”或“小于”）300J，电动机转变的机械能小于（填“大于”、“等于”或“小于”） 300J．考点：直流电动机的构造和工作过程．.专题：应用题；电动机、磁生电．解析：（ 1）用电器耗资电能的过程也就是电流做功的过程，即电流经过用电器所做的功就等于其所耗资的电能；（2）电动机在工作时，用电器耗资的电能其实不能够全部转变为机械能，必然有一部分电能转变为了热能．解答：解：用电器耗资电能的过程也就是电流做功的过程，即电流经过用电器所做的功就等于其所耗资的电能，因此电流经过电动机做了300J 的功，则电动机耗资的电能等于300J ；由于电流经过电动机时，必然有一部分电能转变为内能，因此电动机转变的机械能小于 300J ．故答案为：等于；小于．谈论：知道用电器耗资电能的过程就是电流做功的过程是解决该题的重点．22．（ 2 分）为了搞好城市建设，盐城市在市里各交织路口接踵安装了交通红、绿灯和电子警察监控系统．以下列图为某一路口的红、绿灯设施．已知三只灯泡均标有“ 220V 100W”字样，每只灯泡正常工作时的电阻为 484 欧，该设施正常工作一天（ 24h）将耗资 2.4 kW?h的电能．考点：电功的计算；电功率的计算．.专题：应用题．解析：已知灯泡的额定电压和额定功率，依照公式R=可求灯泡的电阻，依照公式W=Pt可求该设施正常工作一天耗资的电能．解答：解：灯泡的电阻 R= ==484Ω；该设施正常工作一天耗资的电能×24h=2.4kw?h．故答案为： 484； 2.4 ．谈论：此题观察电阻和耗资电能的计算，重点是公式及其变形的灵便运用，难点是知道三只灯泡是交替工作的，不是同时工作的，对生活中常有的现象要留神观察．三、解答题（共52 分）23．（ 8 分）按题目要求作图（1）图 1， F1是作用在抽水机手柄 A 点的动力， O为支点，请在图中画出 F1的力臂 L1．（2）图 2，画出使用该滑轮组最省力的绕线方式．（3）图 3，在电路中的○内填上合适的电表符号，使电阻R1与 R2并联．（4）图 4，请将以下元件连接成吻合安全用电要求的家庭电路．考点：力臂的画法；滑轮组的设计与组装；电路图及元件符号；家庭电路的连接．.专题：图像综合题．解析：（ 1）力臂的画法：第一确定支点0；尔后延长动力的作用线和阻力的作用线（用虚线）；再由支点向动力作用线和阻力作用线做垂线即可．（2）第一要会组装滑轮组．知道肩负物重的绳子段数越多越省力．在此题中，画出滑轮组最省力的绕线方式，因此要从动滑轮绕起．（3）电流表相当于导线，是串通在电路中的，电压表的电阻很大，是并联在电路的．（4）三孔插座的正确接法：上孔接地线；左孔接零线；右孔接火线．灯泡的正确连接方法：火线第一接入开关，尔后进入灯泡顶端的金属点，零线直接进入螺旋套．解答：解：（ 1）延长动力的作用线（用虚线）．由支点向动力的作用线做垂线，即为F1的力臂L1．（2）要使滑轮组最省力，需要肩负物重的绳子段数最多，因此要从动滑轮绕起．（3）两个电阻的两端已经能连到一起了，故上边的〇应是电压表，电阻并联后，应能接到电源上，故下边的〇是电流表．（4）三孔插座的连接：上孔接地线，当金属外壳的用电器插入插座时，使金属外壳接地，防范金属外壳漏电发生触电事故．左孔接零线，右孔接火线．灯泡的连接方法：火线第一接入开关，再入灯泡顶端的金属点，零线直接接入螺旋套．开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断了火线，安全的更换灯泡．故答案为：谈论：此题观察杠杆的五要素，会画力臂，会依照力臂画用心．还观察了滑轮组的组装、电压表和电流表的判断、灯泡、开关、保险丝、三孔插座、两孔插座的连接方法等知识点，是一道综合性较强的题目．24．（ 3 分）正确读数（1）电压表 2.6V ；（2）电流表 0.52A ；（3）电能表 931.6kW?h ．考点：电流表的读数方法；电压表的读数方法；电能表参数的理解与电能的求法．.专题：基本仪器的使用专题．解析：（ 1）电流表和电压表的读数：第一明确使用的量程，尔后确定每一个大格和每一个小格代表的示数．（ 2）电能表的读数：电能表是测量耗资电能的多少的仪器，使用的单位是kw?h，最后一位是小数．解答：解：（ 1）电压表使用的 0～ 3V 量程，每一个大格代表1V，每一个小格代表0.1V ，示数是 2.6V ．（ 2）电流表使用的0～ 0.6A 量程，每一个大格代表0.2A ，每一个小格代表0.02A ，示数是 0.52A ．（3）电能表的示数是 931.6kW?h．故答案为： 2.6V ；0.52A ；931.6kW?h．谈论：掌握物理仪器中电流表、电压表、电能表、温度计、刻度尺、弹簧测力计、量筒的读数．25．（ 6 分）（2012?盐城）小明家新买的房子准备装修，为了将水泥从地面送上楼，他在楼上安装了一个滑轮组，所用的滑轮每只 2Kg，每次将一袋 50Kg 的水泥提升 5m．（不计绳重和摩擦， g 取 10N/Kg ）求：（1）每袋水泥碰到的重力大小；（2）每次做的适用功；（3）滑轮组的机械效率．考点：滑轮（组）的机械效率；重力的计算；功的计算；适用功和额外功．.专题：计算题．解析：（ 1）知道每袋水泥的质量，可利用公式G=mg计算出其重力的大小．（ 2）知道每袋水泥的重力和上升的高度，可利用公式W适用 =Gh计算出做的适用功．（3）在不计绳重和摩擦的情况下，对动滑轮做的功为额外功，知道动滑轮的质量，可利用公式 W额外 =Gh=mgh计算出滑轮组所做的额外功，再利用公式 W总=W适用 +W额外计算出总功，最后再利用公式η =计算出滑轮组的机械效率．解答：解：（1） m=50kg， g=10N/Kg，∴每袋水泥受重力的大小为：G=mg=50kg×10N/kg=500N．（2）∵h=5m，∴做的适用功为：W适用 =Gh=500N×5m=2500J．（3）在不计绳重和摩擦的情况下，对动滑轮做的功为额外功，∵m动 =2kg，∴对动滑轮做的功为额外功为：W额外 =G动′ h=m动 gh=2kg×10N/kg×5m=100J，则总功为： W总 =W适用 +W额外 =2500J+100J=2600J ，滑轮组的机械效率为：η =×100%=×100%≈96.2%．答：（ 1）每袋水泥碰到的重力大小为500N．（2）每次做的适用功为 2500J．（3）滑轮组的机械效率为 96.2%．谈论：此题观察了适用功、额外功、总功和机械效率的计算，重点是公式和公式变形的理解和应用，特别需要注意的是在不计绳重和摩擦的情况下，对动滑轮做的功为额外功．26．（ 6 分）（2012?德州）为防范酒驾事故的出现，酒精测试仪被宽泛应用．有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图。
