按钮开关

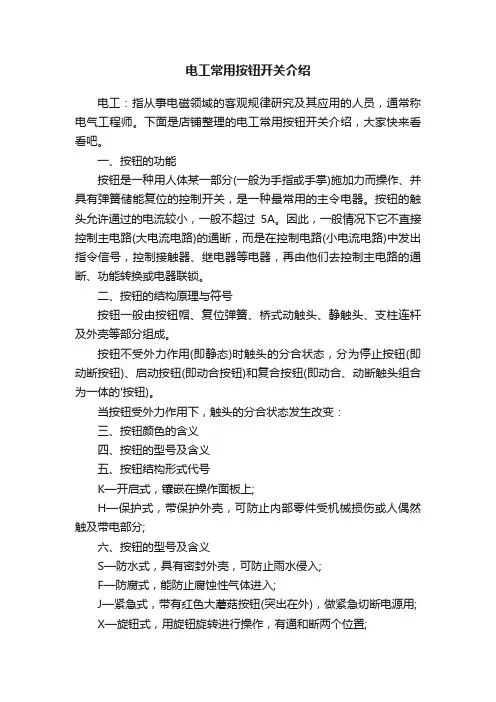

电工常用按钮开关介绍电工：指从事电磁领域的客观规律研究及其应用的人员，通常称电气工程师。

下面是店铺整理的电工常用按钮开关介绍，大家快来看看吧。

一、按钮的功能按钮是一种用人体某一部分(一般为手指或手掌)施加力而操作、并具有弹簧储能复位的控制开关，是一种最常用的主令电器。

按钮的触头允许通过的电流较小，一般不超过5A。

因此，一般情况下它不直接控制主电路(大电流电路)的通断，而是在控制电路(小电流电路)中发出指令信号，控制接触器、继电器等电器，再由他们去控制主电路的通断、功能转换或电器联锁。

二、按钮的结构原理与符号按钮一般由按钮帽、复位弹簧、桥式动触头、静触头、支柱连杆及外壳等部分组成。

按钮不受外力作用(即静态)时触头的分合状态，分为停止按钮(即动断按钮)、启动按钮(即动合按钮)和复合按钮(即动合、动断触头组合为一体的'按钮)。

当按钮受外力作用下，触头的分合状态发生改变：三、按钮颜色的含义四、按钮的型号及含义五、按钮结构形式代号K—开启式，镶嵌在操作面板上;H—保护式，带保护外壳，可防止内部零件受机械损伤或人偶然触及带电部分;六、按钮的型号及含义S—防水式，具有密封外壳，可防止雨水侵入;F—防腐式，能防止腐蚀性气体进入;J—紧急式，带有红色大蘑菇按钮(突出在外)，做紧急切断电源用;X—旋钮式，用旋钮旋转进行操作，有通和断两个位置;Y—钥匙操作式，用钥匙插入进行操作，可防止误操作或供专人操作;D—光标按钮，按钮内装有信号灯，兼做信号指示。

七、按钮的选用1、根据使用场合和具体用途选择按钮的种类。

例如，嵌装在操作面板上的按钮可选用开启式;需显示工作状态的选用光标式;需要防止人员误操作的重要场合宜用钥匙操作式;在有腐蚀性气体处要用防腐式。

2、根据工作状态指示和工作情况要求，选择按钮的颜色。

例如，启动按钮可选用白、灰或黑色，优先选用白色也可以选用绿色。

急停按钮应选用红色。

停止按钮可选用黑、灰或白色，优先用黑色，也可以用红色。

按键开关原理
按键开关是一种常见的电子元件，用于控制电路的通断。

其原理是通过按下按键，使得按键内部的触点短接或断开，从而改变电路的连接状态。

按键开关通常由两个触点和一个弹簧组成。

当按键没有被按下时，两个触点不接触，电路中断开。

而当按键被按下时，通过施加外力，两个触点会接触，电路闭合。

在闭合状态下，电流可以流动，电路完成通路。

这时，我们可以利用按键开关来控制一系列的电子设备，如灯光、电脑等。

比如当按下灯光开关的时候，电路会闭合，电流流经灯泡，使其亮起。

在断开状态下，电流无法流动，电路断开。

这时，按键开关起到了断开电路的作用。

断开电路可以用于保护电子设备，避免电流过载或其他危险情况。

按键开关的原理是基于物理学中的导电特性。

当两个金属触点接触时，电流可以通过它们之间的接触面传导。

而当两个触点分离时，电流就无法通过了。

弹簧的作用是使按键恢复到原始位置，以确保触点可靠地分离。

总的来说，按键开关通过触点的接触和分离，来控制电路的通断状态。

它是一种可靠且易于操作的元件，被广泛应用于各种电子设备中。

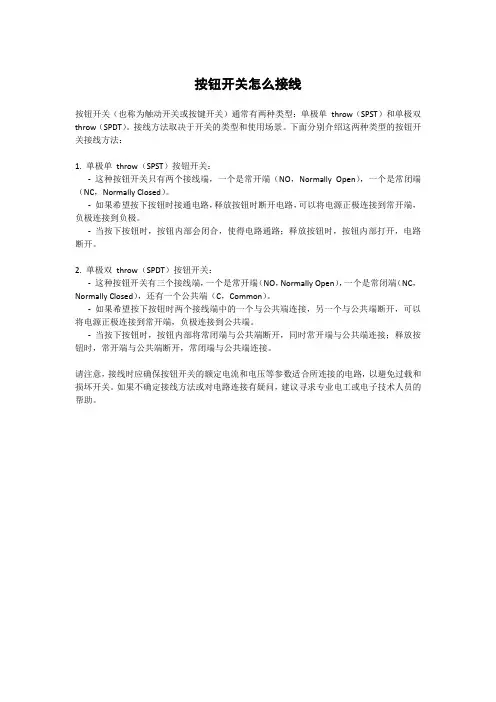

按钮开关怎么接线
按钮开关（也称为触动开关或按键开关）通常有两种类型：单极单throw（SPST）和单极双throw（SPDT）。

接线方法取决于开关的类型和使用场景。

下面分别介绍这两种类型的按钮开关接线方法：
1. 单极单throw（SPST）按钮开关：
-这种按钮开关只有两个接线端，一个是常开端（NO，Normally Open），一个是常闭端（NC，Normally Closed）。

-如果希望按下按钮时接通电路，释放按钮时断开电路，可以将电源正极连接到常开端，负极连接到负极。

-当按下按钮时，按钮内部会闭合，使得电路通路；释放按钮时，按钮内部打开，电路断开。

2. 单极双throw（SPDT）按钮开关：
-这种按钮开关有三个接线端，一个是常开端（NO，Normally Open），一个是常闭端（NC，Normally Closed），还有一个公共端（C，Common）。

-如果希望按下按钮时两个接线端中的一个与公共端连接，另一个与公共端断开，可以将电源正极连接到常开端，负极连接到公共端。

-当按下按钮时，按钮内部将常闭端与公共端断开，同时常开端与公共端连接；释放按钮时，常开端与公共端断开，常闭端与公共端连接。

请注意，接线时应确保按钮开关的额定电流和电压等参数适合所连接的电路，以避免过载和损坏开关。

如果不确定接线方法或对电路连接有疑问，建议寻求专业电工或电子技术人员的帮助。

按钮开关的原理按钮开关是一种常见的电子元件，它被广泛应用于各种电器和电子设备中，如电视、手机、电脑等。

按钮开关具有简单、方便、可靠的特点，是控制电路通断的重要装置之一。

本文将介绍按钮开关的工作原理及其应用。

一、按钮开关的工作原理按钮开关通过人为按下按钮来打开或关闭电路，其工作原理基于电子元件的内部构造。

一般来说，按钮开关由按键、弹簧、触点等组成。

在按钮开关的内部，有两个金属触点，一个是固定触点，一个是运动触点。

当按钮处于未按下状态时，固定触点和运动触点没有接触，电路处于断开状态。

当按钮被按下时，通过按钮上的按键，使得运动触点与固定触点接触，电路得到闭合。

按钮开关能够实现电路的打开和关闭，并能够承受一定的电流和电压。

除了普通的按钮开关外，还有带有灯光指示功能的按钮开关，通过灯光的亮灭来表示电路的开关状态。

二、按钮开关的应用领域按钮开关由于其简单方便的特点，被广泛应用于各个领域。

以下是一些常见的应用领域：1. 家用电器：按钮开关被广泛应用于家用电器中，如电视机、家庭音响等。

通过按下按钮开关，可以打开或关闭电器的电源，实现电器的启动和停止。

2. 通信设备：按钮开关也被广泛应用于各种通信设备中，如手机、对讲机等。

通过按钮开关，可以实现通信设备的开机、关机、接听电话等功能。

3. 工业控制：在工业领域，按钮开关是一种常见的控制元件。

通过按钮开关，可以实现机器的启停、控制信号的输入等功能。

4. 汽车电子：在汽车中，按钮开关用于控制车内各种功能，如车窗开关、天窗开关、启动按钮等。

5. 电子游戏：按钮开关也被广泛用于电子游戏机中，通过按下按钮开关，可以实现游戏的开始、暂停、继续等操作。

通过上述的应用领域可以看出，按钮开关在日常生活和工业生产中起着重要的作用，它的简单可靠使得各种设备的控制变得更加方便和灵活。

三、按钮开关的发展趋势随着科技的不断进步，按钮开关也在不断演变和升级。

以下是一些按钮开关的发展趋势：1. 智能化：随着物联网和智能家居的发展，按钮开关也趋向于智能化。

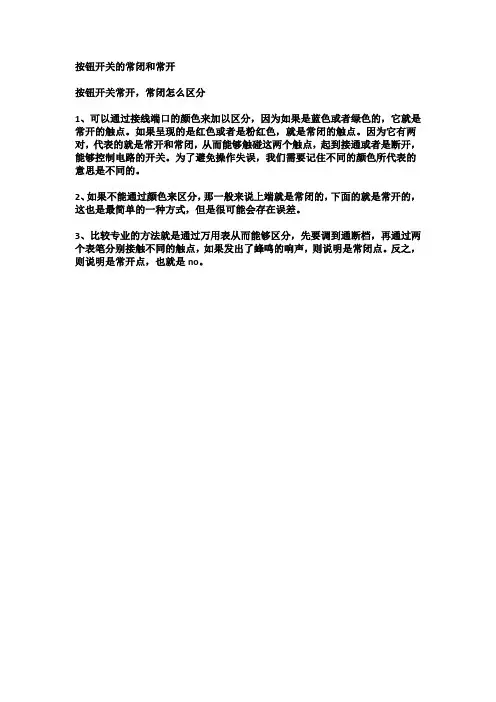

按钮开关的常闭和常开
按钮开关常开，常闭怎么区分
1、可以通过接线端口的颜色来加以区分，因为如果是蓝色或者绿色的，它就是常开的触点。

如果呈现的是红色或者是粉红色，就是常闭的触点。

因为它有两对，代表的就是常开和常闭，从而能够触碰这两个触点，起到接通或者是断开，能够控制电路的开关。

为了避免操作失误，我们需要记住不同的颜色所代表的意思是不同的。

2、如果不能通过颜色来区分，那一般来说上端就是常闭的，下面的就是常开的，这也是最简单的一种方式，但是很可能会存在误差。

3、比较专业的方法就是通过万用表从而能够区分，先要调到通断档，再通过两个表笔分别接触不同的触点，如果发出了蜂鸣的响声，则说明是常闭点。

反之，则说明是常开点，也就是no。

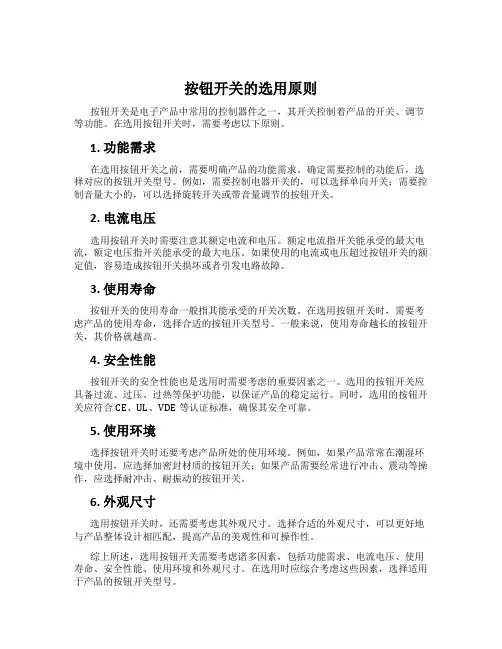

按钮开关的选用原则按钮开关是电子产品中常用的控制器件之一，其开关控制着产品的开关、调节等功能。

在选用按钮开关时，需要考虑以下原则。

1. 功能需求在选用按钮开关之前，需要明确产品的功能需求。

确定需要控制的功能后，选择对应的按钮开关型号。

例如，需要控制电器开关的，可以选择单向开关；需要控制音量大小的，可以选择旋转开关或带音量调节的按钮开关。

2. 电流电压选用按钮开关时需要注意其额定电流和电压。

额定电流指开关能承受的最大电流，额定电压指开关能承受的最大电压。

如果使用的电流或电压超过按钮开关的额定值，容易造成按钮开关损坏或者引发电路故障。

3. 使用寿命按钮开关的使用寿命一般指其能承受的开关次数。

在选用按钮开关时，需要考虑产品的使用寿命，选择合适的按钮开关型号。

一般来说，使用寿命越长的按钮开关，其价格就越高。

4. 安全性能按钮开关的安全性能也是选用时需要考虑的重要因素之一。

选用的按钮开关应具备过流、过压、过热等保护功能，以保证产品的稳定运行。

同时，选用的按钮开关应符合CE、UL、VDE等认证标准，确保其安全可靠。

5. 使用环境选择按钮开关时还要考虑产品所处的使用环境。

例如，如果产品常常在潮湿环境中使用，应选择加密封材质的按钮开关；如果产品需要经常进行冲击、震动等操作，应选择耐冲击、耐振动的按钮开关。

6. 外观尺寸选用按钮开关时，还需要考虑其外观尺寸。

选择合适的外观尺寸，可以更好地与产品整体设计相匹配，提高产品的美观性和可操作性。

综上所述，选用按钮开关需要考虑诸多因素，包括功能需求、电流电压、使用寿命、安全性能、使用环境和外观尺寸。

在选用时应综合考虑这些因素，选择适用于产品的按钮开关型号。

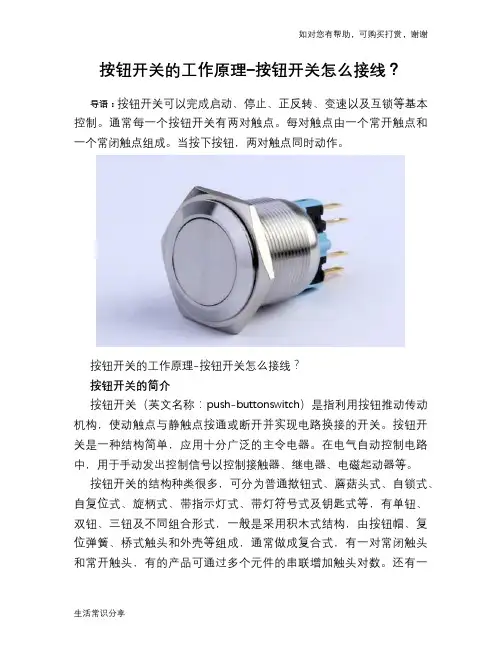

如对您有帮助，可购买打赏，谢谢按钮开关的工作原理-按钮开关怎么接线？
导语：按钮开关可以完成启动、停止、正反转、变速以及互锁等基本控制。

通常每一个按钮开关有两对触点。

每对触点由一个常开触点和一个常闭触点组成。

当按下按钮，两对触点同时动作。

按钮开关的工作原理-按钮开关怎么接线？
按钮开关的简介
按钮开关（英文名称：push-buttonswitch）是指利用按钮推动传动机构，使动触点与静触点按通或断开并实现电路换接的开关。

按钮开关是一种结构简单，应用十分广泛的主令电器。

在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。

按钮开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式，一般是采用积木式结构，由按钮帽、复位弹簧、桥式触头和外壳等组成，通常做成复合式，有一对常闭触头和常开触头，有的产品可通过多个元件的串联增加触头对数。

还有一
生活常识分享。

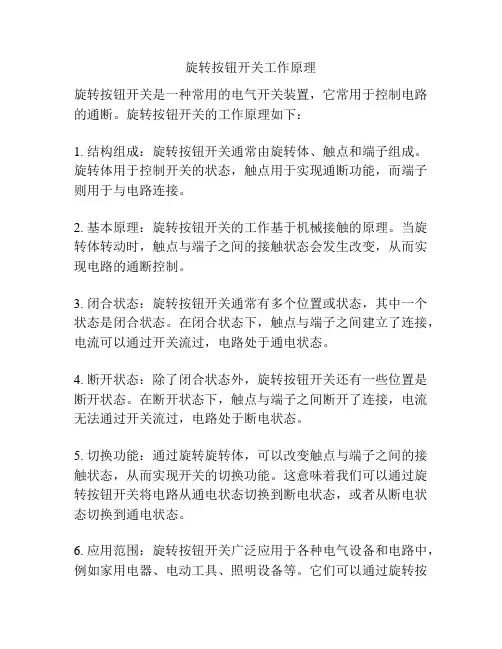

旋转按钮开关工作原理
旋转按钮开关是一种常用的电气开关装置，它常用于控制电路的通断。

旋转按钮开关的工作原理如下：
1. 结构组成：旋转按钮开关通常由旋转体、触点和端子组成。

旋转体用于控制开关的状态，触点用于实现通断功能，而端子则用于与电路连接。

2. 基本原理：旋转按钮开关的工作基于机械接触的原理。

当旋转体转动时，触点与端子之间的接触状态会发生改变，从而实现电路的通断控制。

3. 闭合状态：旋转按钮开关通常有多个位置或状态，其中一个状态是闭合状态。

在闭合状态下，触点与端子之间建立了连接，电流可以通过开关流过，电路处于通电状态。

4. 断开状态：除了闭合状态外，旋转按钮开关还有一些位置是断开状态。

在断开状态下，触点与端子之间断开了连接，电流无法通过开关流过，电路处于断电状态。

5. 切换功能：通过旋转旋转体，可以改变触点与端子之间的接触状态，从而实现开关的切换功能。

这意味着我们可以通过旋转按钮开关将电路从通电状态切换到断电状态，或者从断电状态切换到通电状态。

6. 应用范围：旋转按钮开关广泛应用于各种电气设备和电路中，例如家用电器、电动工具、照明设备等。

它们可以通过旋转按
钮开关来控制电路的通断，满足不同的使用需求。

总之，旋转按钮开关通过旋转旋转体来改变触点与端子之间的接触状态，从而实现电路的通断控制。

它是一种简单而常用的电气开关装置。

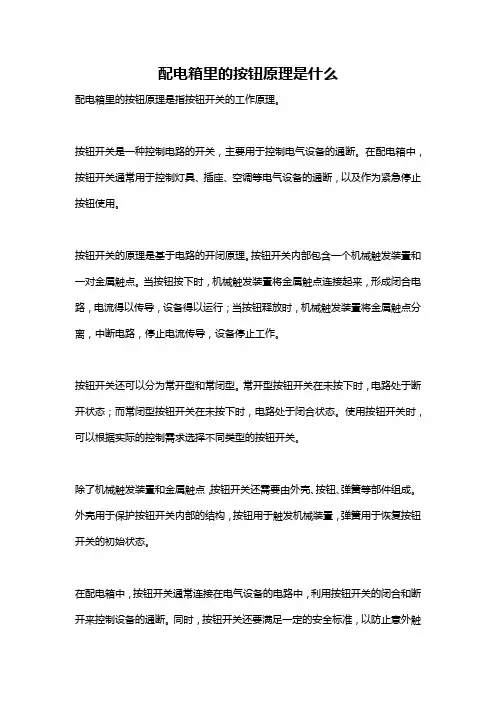

配电箱里的按钮原理是什么配电箱里的按钮原理是指按钮开关的工作原理。

按钮开关是一种控制电路的开关，主要用于控制电气设备的通断。

在配电箱中，按钮开关通常用于控制灯具、插座、空调等电气设备的通断，以及作为紧急停止按钮使用。

按钮开关的原理是基于电路的开闭原理。

按钮开关内部包含一个机械触发装置和一对金属触点。

当按钮按下时，机械触发装置将金属触点连接起来，形成闭合电路，电流得以传导，设备得以运行；当按钮释放时，机械触发装置将金属触点分离，中断电路，停止电流传导，设备停止工作。

按钮开关还可以分为常开型和常闭型。

常开型按钮开关在未按下时，电路处于断开状态；而常闭型按钮开关在未按下时，电路处于闭合状态。

使用按钮开关时，可以根据实际的控制需求选择不同类型的按钮开关。

除了机械触发装置和金属触点，按钮开关还需要由外壳、按钮、弹簧等部件组成。

外壳用于保护按钮开关内部的结构，按钮用于触发机械装置，弹簧用于恢复按钮开关的初始状态。

在配电箱中，按钮开关通常连接在电气设备的电路中，利用按钮开关的闭合和断开来控制设备的通断。

同时，按钮开关还要满足一定的安全标准，以防止意外触发和保护使用者的安全。

按钮开关的原理很简单，但在实际的配电箱中，需要根据具体的电路和控制需求进行合理的安装和使用。

按钮开关在配电箱中承担着重要的控制功能，因此必须严格按照电气标准和安全规定进行安装、维护和操作，以确保其正常工作和使用安全。

总之，按钮开关是配电箱中常见的控制设备，其工作原理基于电路的开闭原理，通过机械触发装置和金属触点的连接和分离来实现对电气设备的控制。

在使用按钮开关时，需要根据实际的控制需求选择合适的类型，并严格按照安全规定进行安装和使用，以确保其正常的功能和使用安全。
