按钮开关型号尺寸规格及价格介绍_0

选型指南表1举例：RDA5-S55 其含义为：RDA5一常开一常闭的急停按钮。

RDA5-D524+A5-105 其含义为：RDA5一常开三常闭的黑色三位自复位的旋钮。

其中“A5-105”为一常开一常闭触头模块代号。

RDA5系列按钮开关符合标准应用范围RDA5按钮开关（以下简称按钮）适用于50/60Hz 、额定工作电压至400V 及直流工作电压至230V 的工业控制电路中，作为电磁起动器、接触器、继电器及其它电气线路的控制之用。

□ 周围空气温度：-5~ 40，24h 内的平均温度值不超过35。

□ 海拔高度：≤2000m 。

□ 空气湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度。

例如20℃时达90%。

对由 于温度变化偶尔产生的凝露应采取特殊措施。

□ 污染等级：污染等级3。

□ 安装类别：安装类别Ⅱ。

℃℃正常工作条件和安装条件225一般结构与工作原理主要由钮头、连接板及由触头和触头支持件等零件组成的触头座构成，这三部分采用紧固件组合。

通过变换钮头可派生出不同型式的品种。

按钮的基本规格有一常开、一常闭、二常开、二常闭、一常开一常闭。

通过增加触头座模块可得到其它规格的按钮。

按钮按结构可分为按压式、带灯式、自锁式、急停式、旋钮式、钥匙式。

钥匙式和旋钮式还可以分为二位或三位式。

二位式是一个位置常开触头接通，另一个位置常闭触头接通；而三位式有中间位置0，在此位置常开或常闭触头均断开。

按钮的安装孔径为Φ22。

将按钮帽按下，动触头就向下移动，先脱离常闭静触点，然后和常开静触点接触。

当操作人员的手指离开按钮帽后，在复位弹簧作用下，动触头又向上运动，恢复原来的位置。

在复位过程中，先是常开触点断开，再是常闭触点闭合。

主要技术参数□ 接线端子采用双位数标识一一个位上的数字是功能数字；一一十位上的数字是顺序号。

□ 功能数字功能数字1和2用于分断触头元件（又称常闭触头），功能数字3和4用于接通元件（又称常开触头）。

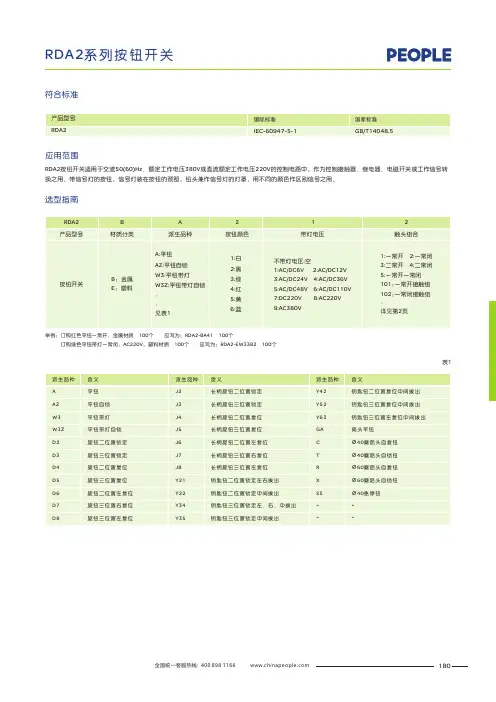

选型指南表1举例：订购红色平钮一常开，金属材质 100个 应写为：RDA2-BA41100个订购绿色平钮带灯一常闭，AC220V，塑料材质 100个 应写为：RDA2-EW3382100个符合标准应用范围RDA2按钮开关适用于交流50(60)Hz、额定工作电压380V或直流电压220V的控制电路中，作为控制接触器、继电器、电磁开关或工作信号转换之用。

带信号灯的按钮，信号灯装在按钮的颈部，钮头兼作信号灯的灯罩，用不同的颜色作区别信号之用。

额定工作180基本触头选型规则备注：RDA2按钮开关的触头选型规则采用模块化选型规则，在基本触头选型的代码情况下，任意搭配101或102接触组进行多种触头组合。

形式的选型特殊触头选型规则一般结构与工作原理主要由按钮头部分、基座和触头部分组成，这三部分采用螺钉组合。

基座为通用件，变换钮头可派生出不同型式的品种。

变换触头座的种类和个数，可得到14对触头，组成14种不同的规格。

按钮的结构可分为按压式、带灯式、紧急式、旋钮式、钥匙式。

钥匙式和旋钮式还可以分为二位或三位。

二位式式一个位置常开触头接通，另一个位置常闭触头接通；而三位置有中间位置0，在此位置常开或常闭触头均断开。

将按钮帽按下，动触头就向下移动，先脱离常闭静触点，然后和常开静触点接触。

当操作人员的手指离开按钮帽后，在复位弹簧作用下，动触头又向上运动，恢复原来的位置。

在复位过程中，先是常开触点断开，再是常闭触点闭合。

~181外形图及尺寸订货型号含义RDA2BA22-RDA2-BA55RDA2-BA11RDA2-BA44RDA2-BA65+102RDA2-BA33黑色金属平钮,一常闭黄色金属平钮,一常开一常闭白色金属平钮,一常开红色金属平钮,二常闭蓝色金属平钮,一常开二常闭绿色金属平钮,二常开订货规格含义RDA2EA22-RDA2-EA55RDA2-EA11RDA2-EA44RDA2-EA65+102RDA2-EA33黑色塑料平钮,一常闭黄色塑料平钮,一常开一常闭白色塑料平钮,一常开红色塑料平钮,二常闭蓝色塑料平钮,一常开二常闭绿色塑料平钮,二常开平钮选型规则-182RDA2系列按钮开关外形图及尺寸订货型号含义订货型号含义RDA2-AZ B 11RDA2-BAZ22RDA2-BAZ33RDA2-BAZ44RDA2-BAZ55RDA2-BAZ65+102黑色金属平钮自锁,一常闭黄色金属平钮自锁,一常开一常闭白色金属平钮自锁,一常开红色金属平钮自锁,二常闭蓝色金属平钮自锁,一常开二常闭绿色金属平钮自锁,二常开RDA2-AZ E 11RDA2-EAZ22RDA2-EAZ33RDA2-EAZ44RDA2-EAZ55RDA2-EAZ65+102黑色塑料平钮自锁,一常闭黄色塑料平钮自锁,一常开一常闭白色塑料平钮自锁,一常开红色塑料平钮自锁,二常闭蓝色塑料平钮自锁,一常开二常闭绿色塑料平钮自锁,二常开平钮自锁-选型规则183外形图及尺寸订货型号含义白色金属平钮带灯,AC220 一常开RDA2-BW3181黄色金属平钮带灯,AC220 一常开一常闭红色金属平钮带灯,AC220 二常闭蓝色金属平钮带灯,AC220 一常开二常闭绿色金属平钮带灯,AC220 二常开RDA2-BW3585RDA2-BW3484RDA2-BW3685+102RDA2-BW3383订货型号含义白色塑料平钮带灯,AC220 一常开RDA2-EW3181黄色塑料平钮带灯,AC220 一常开一常闭红色塑料平钮带灯,AC220 二常闭蓝色塑料平钮带灯,AC220 一常开二常闭绿色塑料平钮带灯,AC220 二常开RDA2-EW3585RDA2-EW3484RDA2-EW3685+102RDA2-EW3383平钮带灯选型规则-184RDA2系列按钮开关外形图及尺寸订货型号含义白色金属平钮带灯自锁,AC220 一常开RDA2-BW3Z181黄色金属平钮带灯自锁,AC220 一常开一常闭红色金属平钮带灯自锁,AC220 二常闭蓝色金属平钮带灯自锁,AC220 一常开二常闭绿色金属平钮带灯自锁,AC220 二常开RDA2-BW3Z585RDA2-BW3Z484RDA2-BW3Z685+102RDA2-BW3Z383订货型号含义白色塑料平钮带灯自锁,AC220 一常开RDA2-EW3Z181黄色塑料平钮带灯自锁,AC220 一常开一常闭红色塑料平钮带灯自锁,AC220 二常闭蓝色塑料平钮带灯自锁,AC220 一常开二常闭绿色塑料平钮带灯自锁,AC220 二常开RDA2-EW3Z585RDA2-EW3Z484RDA2-EW3Z685+102RDA2-EW3Z383平钮带灯自锁选型规则-185186外形图及尺寸订货型号含义RDA2-D2B21RDA2-BD322RDA2-BD433RDA2-BD544RDA2-BD654RDA2-BD735+102黑色金属旋钮三位置锁定,一常闭红色金属旋钮二位置左复位,一常开一常闭黑色金属旋钮二位置锁定,一常开红色金属旋钮三位置复位,二常闭绿色金属旋钮三位置右复位,一常开二常闭绿色金属旋钮二位置复位,二常开订货型号含义RDA2-D2E21RDA2-ED322RDA2-ED433RDA2-ED544RDA2-ED645RDA2-ED75+1023黑色塑料旋钮三位置锁定,一常闭红色塑料旋钮二位置左复位,一常开一常闭黑色塑料旋钮二位置锁定,一常开红色塑料旋钮三位置复位,二常闭绿色塑料旋钮三位置右复位,一常开二常闭绿色塑料旋钮二位置复位,二常开旋钮选型规则-RDA2系列按钮开关187外形图及尺寸订货选型含义黑色金属长柄旋钮三位置锁定,一常闭黑色金属长柄旋钮二位置左复位,一常开一常闭黑色金属长柄旋钮二位置锁定,一常开黑色金属长柄旋钮三位置复位,二常闭黑色金属长柄旋钮三位置左复位,一常开二常闭黑色金属长柄旋钮二位置复位,二常开RDA2B 22-J3RDA2-BJ625RDA2-BJ221RDA2-BJ524RDA2-BJ725+102RDA2-BJ423订货选型含义黑色塑料长柄旋钮三位置锁定,一常闭黑色塑料长柄旋钮二位置左复位,一常开一常闭黑色塑料长柄旋钮二位置锁定,一常开黑色塑料长柄旋钮三位置复位,二常闭黑色塑料长柄旋钮三位置左复位,一常开二常闭黑色塑料长柄旋钮二位置复位,二常开RDA222-EJ3RDA2-EJ625RDA2-EJ221RDA2-EJ524RDA2-EJ725+102RDA2-EJ423长柄选钮选型规则-外形图及尺寸RDA2-Y RDA2-BY222RDA2-BY343RDA2-BY354RDA2-BY425RDA2-BY525+102B 211金属钥匙钮二位置锁定左右拔出,一常金属钥匙钮二位置锁定左拔出,一常闭金属钥匙钮三位置锁定左右中拔出,二常开金属钥匙钮三位置锁定中间拔出,二常闭金属钥匙钮二位置复位左拔出,一常开一常闭金属钥匙钮三位置复位中间拔出,一常开二常闭开订货选型含义RDA2-Y RDA2-EY222RDA2-EY343RDA2-EY354RDA2-EY425RDA2-EY525+102E 211塑料钥匙钮二位置锁定左右拔出,一常塑料钥匙钮二位置锁定左拔出,一常闭塑料钥匙钮三位置锁定左右中拔出,二常开塑料钥匙钮三位置锁定中间拔出,二常闭塑料钥匙钮二位置复位左拔出,一常开一常闭塑料钥匙钮三位置复位中间拔出,一常开二常闭开订货选型含义钥匙钮选型规则-188RDA2系列按钮开关外形图及尺寸RDA2B -GA22RDA2-BGA55RDA2-BGA11RDA2-BGA44RDA2-BGA65+102RDA2-BGA33金属黑色高头平钮,一常闭金属黄色高头平钮,一常闭+一常闭金属白色高头平钮,一常开金属红色高头平钮,二常闭金属蓝色高头平钮,一常闭+二常闭金属绿色高头平钮,二常开含义订货选型含义塑料黑色高头平钮,一常闭塑料黄色高头平钮,一常闭+一常闭塑料白色高头平钮,一常开塑料红色高头平钮,二常闭塑料蓝色高头平钮,一常闭+二常闭塑料绿色高头平钮,二常开RDA2E -GA22RDA2-EGA55RDA2-EGA11RDA2-EGA44RDA2-EGA65+102RDA2-EGA33订货选型高头平钮-选型规则189190外形图及尺寸∅40蘑菇头-选型规则金属色∅40蘑菇头自复钮,一常闭绿金属色∅40蘑菇头自锁钮,一常闭红金属色∅40蘑菇头自复钮,一常开绿金属红色∅40蘑菇头自锁钮,一常开金属色∅40蘑菇头自锁钮,二常开红金属绿色∅40蘑菇头自复钮,二常开RDA2BC32-RDA2-BT42RDA2-BC31RDA2-BT41RDA2-BT43RDA2-BC33含义订货选型RDA2EC32-RDA2-ET42RDA2-EC31RDA2-ET41RDA2-ET43RDA2-EC33含义订货选型塑料色∅40蘑菇头自复钮,一常闭绿塑料色∅40蘑菇头自锁钮,一常闭红塑料色∅40蘑菇头自复钮,一常开绿塑料红色∅40蘑菇头自锁钮,一常开塑料色∅40蘑菇头自锁钮,二常开红塑料绿色∅40蘑菇头自复钮,二常开RDA2系列按钮开关191外形图及尺寸∅60蘑菇头-选型规则金属色∅60蘑菇头自复钮,一常闭绿金属色∅60蘑菇头自锁钮,一常闭红金属色∅60蘑菇头自复钮,一常开绿金属红色∅60蘑菇头自锁钮,一常开金属色∅60蘑菇头自锁钮,二常开红金属绿色∅60蘑菇头自复钮,二常开RDA2BR32-RDA2-BX42RDA2-BR31RDA2-BX41RDA2-BX43RDA2-BR33含义订货选型RDA2ER32-RDA2-EX42RDA2-ER31RDA2-EX41RDA2-EX43RDA2-ER33含义订货选型塑料色∅60蘑菇头自复钮,一常闭绿塑料色∅60蘑菇头自锁钮,一常闭红塑料色∅60蘑菇头自复钮,一常开绿塑料红色∅60蘑菇头自锁钮,一常开塑料色∅60蘑菇头自锁钮,二常开红塑料绿色∅60蘑菇头自复钮,二常开外形图及尺寸急停按钮-选型规则含义订货选型金属红色∅40急停按钮，一常闭金属红色∅40急停按钮，一常开RDA2-BS52RDA2-BS51金属红色∅40急停按钮，两常闭金属红色∅40急停按钮，两常开RDA2-BS54RDA2-BS53金属红色∅40急停按钮，一常开+两常闭金属红色∅40急停按钮，一常开+一常闭RDA2-BS55+102RDA2-BS55含义订货选型塑料红色∅40急停按钮，一常闭塑料红色∅40急停按钮，一常开RDA2-ES52RDA2-ES51塑料红色∅60急停按钮，两常闭塑料红色∅60急停按钮，两常开RDA2-ES54RDA2-ES53塑料红色∅40急停按钮，一常开+两常闭塑料红色∅40急停按钮，一常开+一常闭RDA2-ES55+102RDA2-ES55192。

按钮开关型号尺寸规格及价格介绍按钮开关是我们日常生活中经常接触到的物件，为我们的生活带来了非常大的改善。

按钮开关就好像我们小时候所用的圆珠笔一样，按一下就进去，再按一下就出来，这种是对按钮开关最好的解释。

因为按钮开关在我们日常生活中经常看到，而对其型号肯定也不太了解，所以，下面就一起来了解下按钮开关型号尺寸规格及价格信息，帮助大家了解更多关于按钮开关的相关知识。

按钮开关型号-飞雕其实说到按钮开关型号是哪些，许多人都不知道具体的按钮开关型号有哪些。

其实每个生产按钮开关的厂家的型号都会不同，比如飞雕品牌旗下的按钮开关型号就是有Y02KG040006、Y02KG040008、Y02KG040028等多种不同的型号，因为不同的品牌商家对产品的型号解析都会不同，这也让产品的型号会随改变。

比如，上图这款飞雕品牌旗下的按钮开关的型号为Y02KG040008，同时这款产品的价格为15元左右。

按钮开关型号-西门子西门子品牌属于室内比较知名的家用电器研发及生产的企业，该企业旗下拥有多种家用产品，其中也包括对开关插座的生产。

西门子品牌拥有良好的质量保证，上图这款按钮开关具有很好的阻燃性，产品符合欧洲高标准要求，其导电体材质为锡磷青铜，具有很好的导电性能。

西门子按钮开关型号也与其它品牌不同，上图这款产品的型号为SIEMENS-5TA0112-1CC133-KG，其价格为40元左右。

按钮开关型号-西蒙西蒙开关产品拥有简约时尚的外形，选用德国拜耳PC料，耐冲击、耐高温、超长使用寿命、光洁度好、易清洁，电源插座均带有安全保护门，更有效的提供安全保障。

上图这款开关内部选择了按钮开关，内部选用优质锡磷青铜加上银触电，散热性好、弹力好，具备很强的抗疲劳性。

上图这款产品的型号为52-118G-40，同时其价格为75元左右，属于开关插座行业内比较高档的产品。

按钮开关型号-HOPE按钮，日常家用中最常用的一种开关，为我们的生活带来了非常大的改善。

紧急按钮开关-紧急按钮各种型号功能特点紧急按钮开关是一种比较常用的报警系统，我们在小区里的门旁，以及商场中的安全通道，地铁上、楼道上等都有安装紧急按钮开关。

紧急按钮开关是一种常用的控制电器元件，常用来接通或断开‘控制电路’（其中电流很小），从而达到控制电动机或其他电气设备运行目的的一种开关。

紧急按钮开关是在紧急情况下，需要帮助时触动的开关。

什么样的场景下适合使用什么类型的紧急按钮开关呢？以下广州艾礼富电子品牌给大家分享紧急按钮各种型号功能特点。

型号一：拉绳式紧急按钮 WS-38B86型紧急求助拉绳按钮，用进口拜耳PC材料，防火助燃，壁挂式安装，独特防水设计，采用常开报警方式，有拉线、按键两种报警方式。

型号二：自复位金属按钮 WS-38产品参数：合金面板，手感极好，且坚固耐用；工作电压：DC 12--24V触点电流：≤300mA自动复位规格尺寸：86X86mm重量：0.25Kg型号三：有线紧急按钮 PB-68产品介绍：常闭；钥匙复位。

型号四：无线紧急按钮 WS-400H产品介绍：无线315MHz，自动复位，常闭；无线距离>100米型号五：总线紧急按钮 WS-2801使用方法：按下红色按钮，警情通过总线发送到接警中心；使用专用钥匙可复位警情。

1．规格及参数尺寸：8.7 x 8.7 x 3.2厘米（长x宽x厚）工作温度：-10℃∽+50℃；0-85%湿度工作电压：直流10 ∽ 24伏工作电流：10毫安联网功能：可与AL-7480B等总线型报警系统配合使用2．安装说明直流电源接口：红线为正极，黑线为负极；同一个系统下的WS-2801或其他的RS485终端设备地址不能重复。

以上就是广州艾礼富电子电子科技的紧急按钮各种型号功能特点的介绍，广州艾礼富电子是专业从事主动红外及激光探测器、报警控制系统等研发、生产、销售一体的民营高科技企业之一；公司立足于安防行业，坚持持续发展的战略方针，历经15年沉淀和发展，已经成为中国安防行业-防盗报警领域的领军品牌企业。

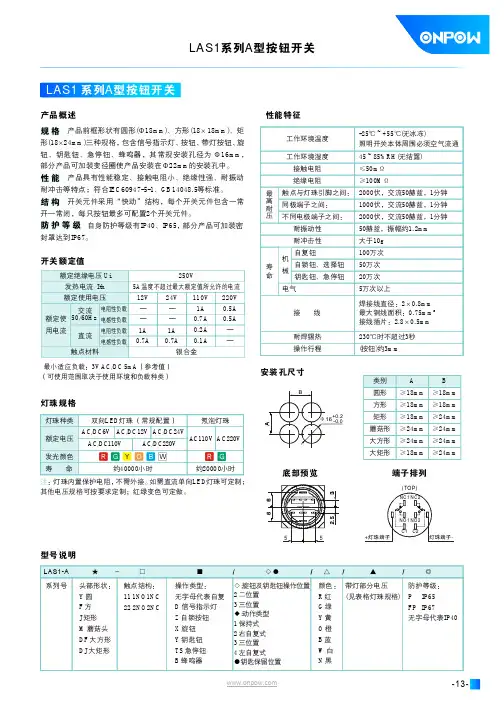

20000 40000小约小时型号外形备注LAS1-AY-D///△▲◎LA S1-AF-D///△▲◎LAS1-AJ-D///△▲◎注：SPDT单刀双掷，DPDT双刀双掷产品图例圆形(可带灯)方形(可带灯)矩形(可带灯)蘑菇钮(可带灯)外形触头对数操作类型型号SPDTDPDTSPDTDPDTSPDTDPDTSPDTDPDT自复式自锁式自复式自锁式自复式自锁式自复式自锁式自复式自锁式自复式自锁式自复式自锁式自复式自锁式LAS1-AY-11LAS1-AY-11ZLAS1-AY-22LAS1-AY-22ZLAS1-AF-11LAS1-AF-11ZLAS1-AF-22LAS1-AF-22ZLAS1-AJ-11LAS1-AJ-11ZLAS1-AJ-22LAS1-AJ-22ZLAS1-AM-11LAS1-AM-11ZLAS1-AM-22LAS1-AM-22Z////////////////////////////////////////////////△▲◎△▲◎△▲◎△▲◎△▲◎△▲◎△▲◎△▲◎△▲◎△▲◎△▲◎△▲◎△▲◎△▲◎△▲◎△▲◎备注:I P40黑色不用于带灯防护等级、、；须加装密封罩。

I P65I P67I P67产品图例矩形(可带灯)10221安装面板厚0.5~6mm 外形及安装尺寸产品图例带灯)黑色不用于带灯带灯)外形及安装尺寸安装面板外形及安装尺寸24圆形：方形：矩形：LAS1-AYLAS1-AFLAS1-AJ2281安装面板厚0.5~6mm18外形及安装尺寸。

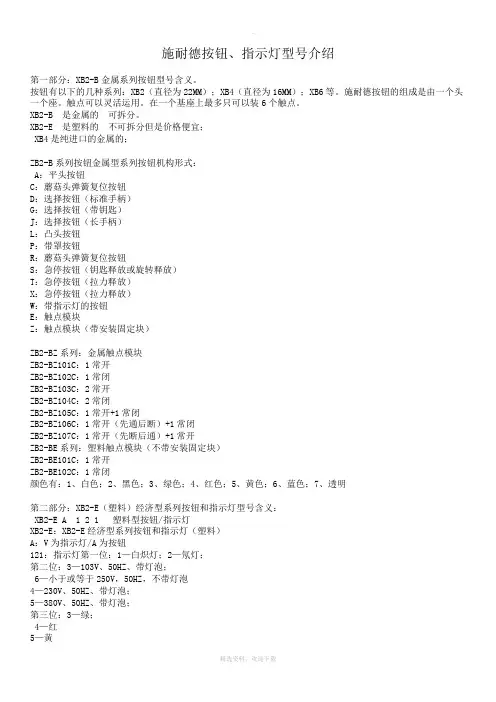

施耐德按钮、指示灯型号介绍第一部分：XB2-B金属系列按钮型号含义。

按钮有以下的几种系列：XB2（直径为22MM）；XB4（直径为16MM）；XB6等。

施耐德按钮的组成是由一个头一个座。

触点可以灵活运用。

在一个基座上最多只可以装6个触点。

XB2-B 是金属的可拆分。

XB2-E 是塑料的不可拆分但是价格便宜；XB4是纯进口的金属的；ZB2-B系列按钮金属型系列按钮机构形式：A：平头按钮C：蘑菇头弹簧复位按钮D：选择按钮（标准手柄）G：选择按钮（带钥匙）J：选择按钮（长手柄）L：凸头按钮P：带罩按钮R：蘑菇头弹簧复位按钮S：急停按钮（钥匙释放或旋转释放）T：急停按钮（拉力释放）X：急停按钮（拉力释放）W：带指示灯的按钮E：触点模块Z：触点模块（带安装固定块）ZB2-BZ系列：金属触点模块ZB2-BZ101C：1常开ZB2-BZ102C：1常闭ZB2-BZ103C：2常开ZB2-BZ104C：2常闭ZB2-BZ105C：1常开+1常闭ZB2-BZ106C：1常开（先通后断）+1常闭ZB2-BZ107C：1常开（先断后通）+1常开ZB2-BE系列：塑料触点模块（不带安装固定块）ZB2-BE101C：1常开ZB2-BE102C：1常闭颜色有：1、白色；2、黑色；3、绿色；4、红色；5、黄色；6、蓝色；7、透明第二部分：XB2-E（塑料）经济型系列按钮和指示灯型号含义：XB2-E A 1 2 1 塑料型按钮/指示灯XB2-E：XB2-E经济型系列按钮和指示灯（塑料）A：V为指示灯/A为按钮121：指示灯第一位：1—白炽灯；2—氖灯；第二位：3—103V、50HZ、带灯泡；6—小于或等于250V，50HZ，不带灯泡4—230V、50HZ、带灯泡；5—380V、50HZ、带灯泡；第三位：3—绿；4—红5—黄6—蓝121：按钮第一位：1—系列号第二位：颜色2—黑3—绿4—红第三位：触点类型1—常开2—常闭5—常开+常闭XB2-B V M 1C 金属型指示灯XB2-B：XB2-B系列指示灯V：指示灯；M：D—灯泡BA9S不提供<380V、50HZB—带LED灯 24V、AC/DCM—带LED灯 220v、50HZ第三部分：怎样拆分、换触点、换盖子比如XB2BA31C=ZB2BA3C+ZB2BZ101CXB2BA31C—绿色一开的按钮完整型号ZB2BA3C—绿色按钮头ZB2BZ101C—一开触点模块等号前面是绿色一开的按钮完整型号。
