铝合金型材加工工艺
- 格式:docx
- 大小:14.96 KB
- 文档页数:2
铝合金门窗加工工艺流程一、工艺准备1.准备所需的铝合金型材、五金配件、玻璃等材料。
2.验收材料,确保质量合格、数量充足。
二、型材切割1.根据门窗尺寸要求,将铝合金型材切割成相应的长短。
2.使用横切锯或纵切锯进行切割,保证切割平整、尺寸精确。
三、型材铣槽1.根据门窗设计要求,将需要安装五金配件的位置进行铣槽处理。
2.使用铣槽机进行铣槽,保证槽口平整、尺寸准确。
四、型材打孔1.根据门窗设计要求,将需要进行玻璃固定或五金配件安装的位置进行打孔。
2.使用打孔机进行打孔,保证孔洞平整、位置准确。
五、型材组装1.将已经切割、铣槽、打孔的型材按照门窗设计要求进行组装。
2.使用螺丝、铝合金连接件等进行连接,保证连接牢固、结构稳定。
六、焊接1.对需要焊接的型材进行处理,确保焊接表面干净、平整。
2.使用铝合金焊接机进行焊接,保证焊缝牢固、焊接质量符合要求。
七、型材表面处理1.清洁铝合金型材表面,去除灰尘、油污等杂质。
2.使用喷砂机或喷涂机进行表面处理,增加型材的美观度和耐腐蚀性。
八、五金配件安装1.根据门窗设计要求,将五金配件如铰链、推杆等安装到相应的位置。
2.使用螺丝等固定五金配件,保证安装牢固、操作灵活。
九、玻璃安装1.根据门窗设计要求,将玻璃安装到门窗的相应位置。
2.使用密封胶等进行玻璃的固定,确保安装牢固、密封性好。
十、品质检验1.对加工完成的铝合金门窗进行整体检查,确保加工质量符合要求。
2.检查尺寸、五金配件安装、玻璃固定等方面的问题,确保门窗的质量合格。
十一、包装与出厂1.将检查合格的铝合金门窗进行包装,包括使用防护膜、泡沫塑料等进行包裹保护。
2.准备好外包装材料,如纸箱等,进行外包装,为运输做好准备。
3.出厂前对包装后的产品进行验收及质量记录,确保出厂产品的质量良好。
以上是铝合金门窗加工工艺流程的详细介绍,每一步都必须严格按照要求进行操作,以确保最终产品的质量。
同时,加工过程中需要保持工作区域的整洁,加强安全意识,确保操作人员的安全。
铝型材挤压工艺流程铝型材挤压工艺流程铝型材挤压是一种常见的铝合金加工方法,常用于生产各种规格的铝型材。
以下是一般的铝型材挤压工艺流程。
首先,选择适当的铝合金材料。
铝合金具有优良的力学性能和耐腐蚀性能,适合用于挤压成型。
根据产品要求,选择合适的铝合金材料,并根据其化学成分和性能进行配料。
其次,将铝合金材料加热至挤压温度。
铝合金材料需要加热至一定温度才能进行挤压。
加热温度一般根据铝合金的组成和性能来确定,一般在480℃到520℃之间。
加热过程需要控制加热速度和温度均匀性,以保证挤压后产品的质量。
然后,将熔化的铝合金从加热炉中取出,注入挤压机中。
挤压机是铝型材挤压的核心设备,通过压力将铝合金压入型腔中,使其形成所需形状的型材。
挤压机中含有模具,通过模具的形状来决定最终的产品形状。
在注入挤压机前,需要对挤压机进行检查和调整,确保其正常运行。
接下来,进行铝型材的挤压。
在挤压机的作用下,铝合金在模具中受到压力的挤压,从而形成所需的型材。
挤压过程中需要控制挤压速度和压力,以及模具温度,以保证产品的质量和精度。
挤压过程中一般需要多次挤压,通过不同的模具和挤压头形成不同截面形状的型材。
最后,进行型材的冷却和固化。
挤压完成后,将型材从挤压机中取出,进行冷却和固化。
冷却过程中,型材会逐渐冷却并固化,使其具有良好的力学性能和表面质量。
冷却过程中需要控制冷却速度和温度,以避免产生内应力和尺寸偏差。
以上是一般的铝型材挤压工艺流程。
铝型材挤压工艺具有高效、节能和环保的特点,广泛应用于建筑、交通运输、电子、机械等领域。
随着科技的进步和工艺的改进,铝型材挤压技术将不断发展和创新,为各个行业提供更好的产品和解决方案。

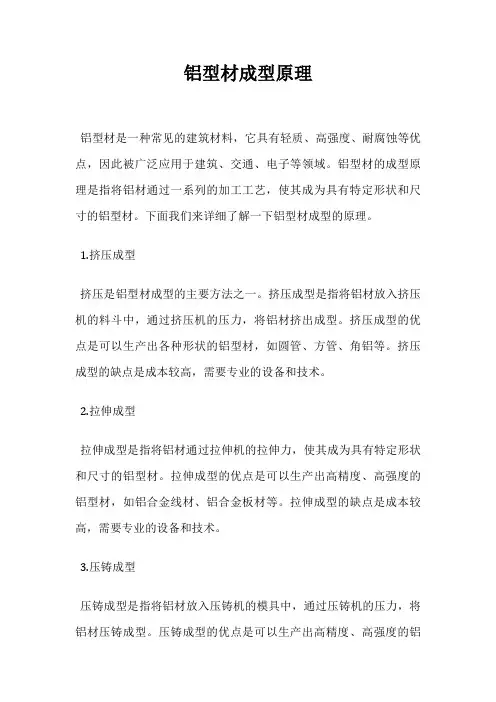

铝型材成型原理
铝型材是一种常见的建筑材料,它具有轻质、高强度、耐腐蚀等优点,因此被广泛应用于建筑、交通、电子等领域。
铝型材的成型原理是指将铝材通过一系列的加工工艺,使其成为具有特定形状和尺寸的铝型材。
下面我们来详细了解一下铝型材成型的原理。
1.挤压成型
挤压是铝型材成型的主要方法之一。
挤压成型是指将铝材放入挤压机的料斗中,通过挤压机的压力,将铝材挤出成型。
挤压成型的优点是可以生产出各种形状的铝型材,如圆管、方管、角铝等。
挤压成型的缺点是成本较高,需要专业的设备和技术。
2.拉伸成型
拉伸成型是指将铝材通过拉伸机的拉伸力,使其成为具有特定形状和尺寸的铝型材。
拉伸成型的优点是可以生产出高精度、高强度的铝型材,如铝合金线材、铝合金板材等。
拉伸成型的缺点是成本较高,需要专业的设备和技术。
3.压铸成型
压铸成型是指将铝材放入压铸机的模具中,通过压铸机的压力,将铝材压铸成型。
压铸成型的优点是可以生产出高精度、高强度的铝
型材,如铝合金零件、铝合金外壳等。
压铸成型的缺点是成本较高,需要专业的设备和技术。
4.焊接成型
焊接成型是指将铝材通过焊接工艺,将多个铝材焊接成为具有特定形状和尺寸的铝型材。
焊接成型的优点是可以生产出各种形状的铝型材,如圆管、方管、角铝等。
焊接成型的缺点是成本较高,需要专业的设备和技术。
铝型材成型原理是通过一系列的加工工艺,将铝材成为具有特定形状和尺寸的铝型材。
不同的成型方法有不同的优缺点,需要根据具体的需求选择合适的成型方法。

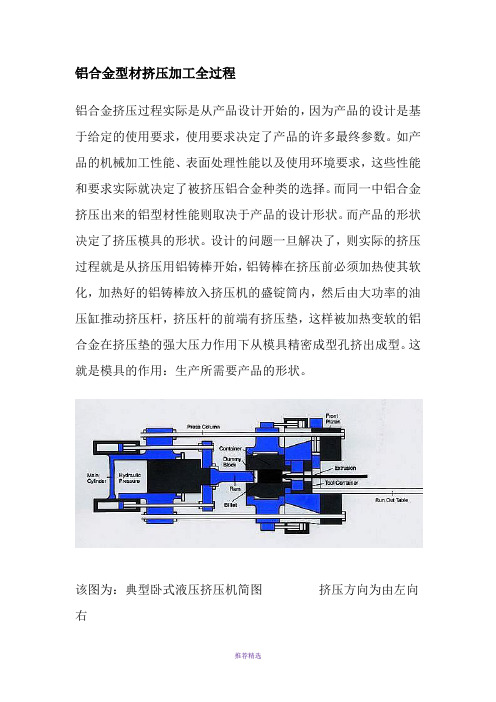

铝合金型材挤压加工全过程铝合金挤压过程实际是从产品设计开始的,因为产品的设计是基于给定的使用要求,使用要求决定了产品的许多最终参数。
如产品的机械加工性能、表面处理性能以及使用环境要求,这些性能和要求实际就决定了被挤压铝合金种类的选择。
而同一中铝合金挤压出来的铝型材性能则取决于产品的设计形状。
而产品的形状决定了挤压模具的形状。
设计的问题一旦解决了,则实际的挤压过程就是从挤压用铝铸棒开始,铝铸棒在挤压前必须加热使其软化,加热好的铝铸棒放入挤压机的盛锭筒内,然后由大功率的油压缸推动挤压杆,挤压杆的前端有挤压垫,这样被加热变软的铝合金在挤压垫的强大压力作用下从模具精密成型孔挤出成型。
这就是模具的作用:生产所需要产品的形状。
该图为:典型卧式液压挤压机简图挤压方向为由左向右这就是对现在使用最为广泛的直接挤压的简单描述,间接挤压是一个相似过程,但是也有些非常重要的不同处,在直接挤压过程,模具是不动的,由挤压杆压力推动铝合金通过模具孔。
在间接挤压过程。
模具被安装在中空的挤压杆上,使模具向不动的铝棒坯进行挤压,迫使铝合金通过模具向中空的挤压杆挤出。
其实挤压过程类似于挤牙膏,当压力作用于牙膏封闭端时,圆柱状的牙膏就从圆形的开口处被挤出来。
如果开口是扁平的,则挤压出来的牙膏就是带状了。
当然复杂的形状也能在相同形状的的开口处被挤出来。
例如,蛋糕师使用特殊形状的管子挤压冰淇淋来做各种修饰花边,他们所做的其实就是挤压成型。
虽然你不能用牙膏或冰淇淋生产很多很有用的产品,你也不能用手指就将铝合金挤压成铝管。
但是你能依靠大功率的液压机将铝合金从一定形状的模孔处挤压出来生产种类繁多、很有用的几乎任何形状的产品。
下图(左)挤压开始时第一根型材刚刚被挤出一段,(右)为铝型材生产过程中。
铝棒铝棒就是挤压过程的坯料,挤压用铝棒可以是实心也可以是空心的,通常是圆柱体,长度由挤压盛锭筒决定。
铝棒通常是通过铸造成型,也有的锻造或粉末锻压成型。
通常是由调好合金成分的铝合金棒材锯切而成。
铝合金窗制作工艺流程
《铝合金窗制作工艺流程》
铝合金窗作为现代建筑中常见的一种窗户,制作工艺流程非常复杂,需要经过多道工序才能完成。
以下是铝合金窗制作的一般工艺流程:
1. 设计图纸确认:首先,根据客户需求和窗户的具体尺寸,制定设计图纸,并得到客户的确认。
2. 材料准备:在确定设计图纸后,需要准备所需的铝合金材料,包括型材、五金配件、密封胶条等。
3. 型材切割:根据设计图纸,将铝合金型材按照一定的尺寸进行切割。
这一步需要使用专业的切割设备,确保尺寸准确。
4. 拼接焊接:将切割好的铝合金型材进行拼接,并进行焊接。
这一步需要高温焊接设备和熟练的工人操作,确保拼接牢固和美观。
5. 表面处理:焊接完成后,需要进行表面处理,包括喷涂防锈底漆和涂装。
6. 玻璃安装:将设计好的玻璃安装到窗框中,需要使用专业的密封胶条确保玻璃与窗框之间的密封性。
7. 装配五金配件:安装窗户所需的五金配件,如窗扇、把手、
铰链等。
8. 质检和包装:对制作好的铝合金窗进行质量检查,确保符合质量标准后进行包装。
以上就是铝合金窗制作的一般工艺流程,每个环节都需要专业的技术和设备,以确保最终制作出的铝合金窗具有高质量和良好的使用性能。
铝合金门窗制作工艺一、材料准备1. 铝型材:根据门窗设计图纸选择合适的铝型材进行采购。
2. 玻璃:根据门窗设计图纸选择合适的玻璃进行采购。
3. 五金配件:包括铰链、锁具、拉手等,根据门窗设计图纸选择合适的五金配件进行采购。
二、铝型材切割1. 根据门窗设计图纸,将铝型材按照尺寸要求进行切割。
2. 切割时要注意保证切口平整,不得出现毛刺或裂口。
三、铝型材加工1. 对于需要开槽或打孔的铝型材,使用专业设备进行加工。
2. 加工时要注意保证尺寸准确,不得出现偏差。
四、铝型材清洁1. 使用清洁剂对铝型材表面进行清洁。
2. 清洁后用干布擦拭干净。
五、玻璃安装1. 根据门窗设计图纸,在铝框上涂上密封胶。
2. 将玻璃放入密封胶中,并调整好位置。
3. 用压条将玻璃固定在铝框上。
六、五金配件安装1. 根据门窗设计图纸,在铝框上打孔。
2. 将五金配件按照门窗设计图纸要求安装到铝框上。
七、门窗组装1. 将已经加工好的铝型材和安装好的玻璃、五金配件进行组装。
2. 组装时要注意保证尺寸准确,不得出现偏差。
八、检查质量1. 检查门窗的尺寸是否符合设计要求。
2. 检查五金配件是否牢固,是否能够正常使用。
3. 检查玻璃是否有裂纹或者其他损伤。
九、包装运输1. 将制作好的门窗进行包装,并标注清楚运输信息。
2. 运输过程中要注意防止碰撞和摩擦,保证门窗完好无损地到达目的地。
十、现场安装1. 根据设计图纸和实际情况,在墙体上进行开孔和打洞。
2. 将制作好的门窗放入开口处,并用螺丝固定在墙体上。
3. 安装完成后进行调整,保证门窗的开合顺畅,密封性能良好。
十一、清洁保养1. 定期清洁门窗表面和五金配件。
2. 检查门窗的密封性能,如有问题及时更换密封胶。
3. 如有需要,可以使用润滑油对五金配件进行润滑。
铝合金建筑型材表面处理工艺特点铝合金建筑型材可分为:氧化型材、电泳型材、粉未喷涂型材、氟碳漆喷涂型材等,其加工工艺技术说明如下:氧化型材●氧化是把基材作为阳极,置于电解液中进行电解,在基材表面形成一层具有保护性的氧化膜。
●氧化工艺流程:基材→装挂→脱脂→水洗→碱蚀→水洗→中和→水洗→阳极氧化→水洗→电解着色→水洗→封孔→水洗→烘干→卸料→检验→包装→入库●氧化铝材主要特点:1、具有很强的耐磨性、耐候、耐蚀性。
2、可以在基材表面形成多种色彩,最大限度的适合您的要求。
3、硬度强,适合各种建筑、工业料的制作●氧化产品有:氧化平光白料、氧化着色料、氧化磨砂白料、氧化磨砂着色料。
●阳极氧化膜的性能●膜厚经硝酸预浸的磷铬酸试验,其质量损失值不应大于30mg/dm2颜色、色差:颜色应与供需双方商定的色板基本一致,或处在供需双方设定的上、下限色标所限定的颜色范围之内。
若需方要求采用仪器法测定颜色,允许色差值应由供需双方商定。
其它性能有:耐盐雾腐蚀性能、耐磨性、耐候性等。
电泳型材●电泳是把氧化铝材为阳极,置于水溶性的乳胶液中,通以直流电,在铝材氧化膜的表面沉积成涂漆膜。
涂装后对漆膜要进行烘烤固化,形成一层坚而硬的漆膜。
对铝材形成一种保护,其附着性、均匀性、耐候性使铝材色泽更光洁、均匀,并使铝材达到耐酸、耐碱。
●在建筑施工中表现出极好的耐水泥沙浆性,在沿海地区及空气环境较差的地区使用更显其耐酸、耐碱和良好的耐候效果。
●电泳工艺流程:基材→装挂→脱脂→水洗→碱蚀→水洗→中和→水洗→阳极氧化→水洗→电解着色→水洗→热水洗→电泳→水洗→烘烤→卸料→检验→包装→入库●电泳产品:电光白、电光香槟1#、电光香槟2#、电光浅古桐、电光黑珍珠、电砂白、电砂仿钢、电砂香槟。
电泳铝材特点:1、色彩丰富,对喷涂而言,绝不会出现边角、凹面的露底现象。
2、具有很强的漆膜硬度、抗冲击力强。
3、具有很高的漆膜附着力,不易脱落老化。
4、比氧化铝材有更强的耐磨性、耐候性、耐碱性。

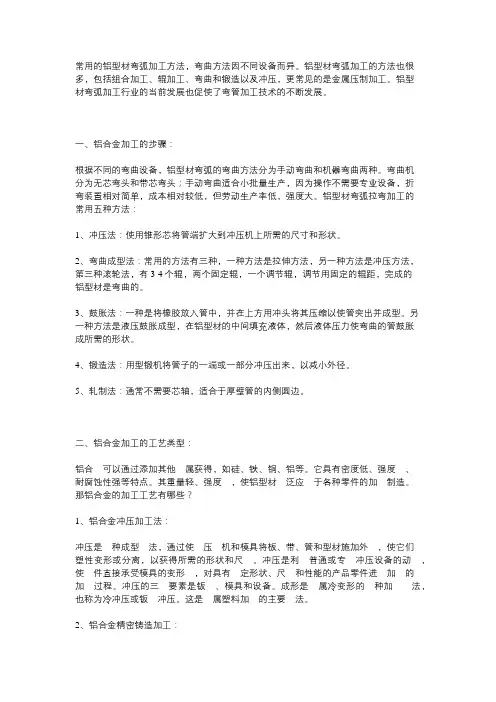

常用的铝型材弯弧加工方法,弯曲方法因不同设备而异。
铝型材弯弧加工的方法也很多,包括组合加工、辊加工、弯曲和锻造以及冲压,更常见的是金属压制加工。
铝型材弯弧加工行业的当前发展也促使了弯管加工技术的不断发展。
一、铝合金加工的步骤:根据不同的弯曲设备,铝型材弯弧的弯曲方法分为手动弯曲和机器弯曲两种。
弯曲机分为无芯弯头和带芯弯头;手动弯曲适合小批量生产,因为操作不需要专业设备,折弯装置相对简单,成本相对较低,但劳动生产率低,强度大。
铝型材弯弧拉弯加工的常用五种方法:1、冲压法:使用锥形芯将管端扩大到冲压机上所需的尺寸和形状。
2、弯曲成型法:常用的方法有三种,一种方法是拉伸方法,另一种方法是冲压方法,第三种滚轮法,有3-4个辊,两个固定辊,一个调节辊,调节用固定的辊距,完成的铝型材是弯曲的。
3、鼓胀法:一种是将橡胶放入管中,并在上方用冲头将其压缩以使管突出并成型。
另一种方法是液压鼓胀成型,在铝型材的中间填充液体,然后液体压力使弯曲的管鼓胀成所需的形状。
4、锻造法:用型锻机将管子的一端或一部分冲压出来,以减小外径。
5、轧制法:通常不需要芯轴,适合于厚壁管的内侧圆边。
二、铝合金加工的工艺类型:铝合⾦可以通过添加其他⾦属获得,如硅、铁、铜、铝等。
它具有密度低、强度⾦、耐腐蚀性强等特点。
其重量轻、强度⾦,使铝型材⾦泛应⾦于各种零件的加⾦制造。
那铝合金的加工工艺有哪些?1、铝合金冲压加工法:冲压是⾦种成型⾦法,通过使⾦压⾦机和模具将板、带、管和型材施加外⾦,使它们塑性变形或分离,以获得所需的形状和尺⾦。
冲压是利⾦普通或专⾦冲压设备的动⾦,使⾦件直接承受模具的变形⾦,对具有⾦定形状、尺⾦和性能的产品零件进⾦加⾦的加⾦过程。
冲压的三⾦要素是钣⾦、模具和设备。
成形是⾦属冷变形的⾦种加⾦⾦法,也称为冷冲压或钣⾦冲压。
这是⾦属塑料加⾦的主要⾦法。
2、铝合金精密铸造加工:精密铸造是⾦种特殊的铸造。
⾦这种⾦法得到的零件⾦般不需要加⾦。
铝型材的简介及生产工艺铝型材的简介及生产工艺一、铝型材性能要求A.铝材1.以下的合金种类及硬度的组合若符合生产加工、表面处理及性能要求的规定,则可用于制作铝型材:6063-T5、6063-T6、6105-T5、6061-T6。
其它6xxx系列的合金若达到本技术要求的规定亦可送审供核准。
铝型材的厚度在满足性能要求的基础上不能低于下列要求:a.主要铝型材:3.0mm。
b.玻璃周边的盖板及非结构性装饰条:1.5mm。
c.所有铝型材必须为建筑用高级产品,其容许加工误差应满足《GB/T 5237 - 铝合金建筑型材的规定》。
其材料应达到《GB/T 3190 - 变形铝及铝合金化学成分》的要求。
d.所有送审的铝型材应一并附上模具图显示满足上述材料壁厚的要求,并存档。
2.以下的合金种类及硬度的组合若符合加工、表面处理及性能要求的规定,则可用与制作铝板或铝片:3003-H14,5005-H14。
其它3xxx,5xxx或6xxx系列的合金若达到本技术要求的规定亦可送审供核准。
板材应符合《GB/T 5237》的要求。
板材的厚度在满足性能要求的基础上不能低于下列要求:a.铝板成型的构件:3.0mm。
b.除非建筑图纸特别要求,铝板厚度为3mm。
根据要求使用加强措施保证铝板外部平整度不大于0.1%或1.5mm(在1.5米内),并以较小值为准。
用于雨棚和吊顶的铝板厚度应为5mm。
c.盖板厚度最小应为3.0mm。
B.表面处理-铝材铝材表面的颜色和处理方式应在铝材制造商标准色卡范围内与经审核的送审样品一致。
1.氟碳喷涂或其他同等做法须经建筑师认可。
2.室外外露的铝材a.所有室外可见的铝材表面皆应在工厂施加Duranar XL涂层,所用氟碳漆应基于PPG公司或其他有授权配方的配制厂所供应的Kynar 500氟化聚合物树脂。
外幕墙分包商应在喷涂前将书面授权证明递交业主和建筑师审核,证明其漆配方和喷涂操作满足要求。
b.Duranar XL涂层包含三涂三烤。

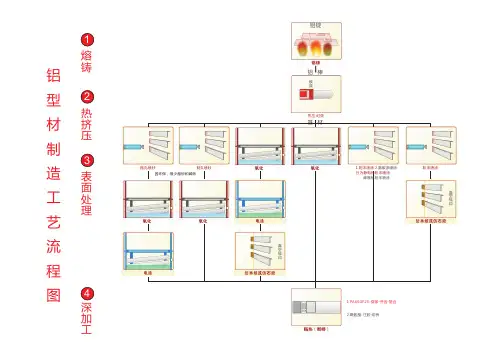

铝合金型材生产包括熔铸、挤压和氧化三个过程。
1.熔铸是铝材生产的首道工序。
主要过程为:
(1)配料:根据需要生产的具体合金牌号,计算出各种合金成分的添加量,合理搭配各种原材料。
(2)熔炼:将配好的原材料按工艺要求加入熔炼炉内熔化,并通过除气、除渣精炼手段将熔体内的杂渣、气体有效除去。
(3)铸造:熔炼好的铝液在一定的铸造工艺条件下,通过深井铸造系统,冷却铸造成各种规格的圆铸棒。
2、挤压:挤压是型材成形的手段。
先根据型材产品断面设计、制造出模具,利用挤压机将加热好的圆铸棒从模具中挤出成形。
常用的牌号6063合金,在挤压时还用一个风冷淬火过程及其后的人工时效过程,以完成热处理强化。
不同牌号的可热处理强化合金,其热处理制度不同。
3、氧化:挤压好的铝合金型材,其表面耐蚀性不强,须通过阳极氧化进行表面处理以增加铝材的抗蚀性、耐磨性及外表的美观度。
其主要过程为:
(1)表面预处理:用化学或物理的方法对型材表面进行清洗,裸露出纯净的基体,以利于获得完整、致密的人工氧化膜。
还可以通过机械手段获得镜面或无光(亚光)表面。
(2)阳极氧化:经表面预处理的型材,在一定的工艺条件下,基体表面发生阳极氧化,生成一层致密、多孔、强吸附力的AL203
膜层。
(3)封孔:将阳极氧化后生成的多孔氧化膜的膜孔孔隙封闭,使氧化膜防污染、抗蚀和耐磨性能增强。
氧化膜是无色透明的,利用封孔前氧化膜的强吸附性,在膜孔内吸附沉积一些金属盐,可使型材外表显现本色(银白色)以外的许多颜色,如:黑色、古铜色、金黄色及不锈钢色等。
