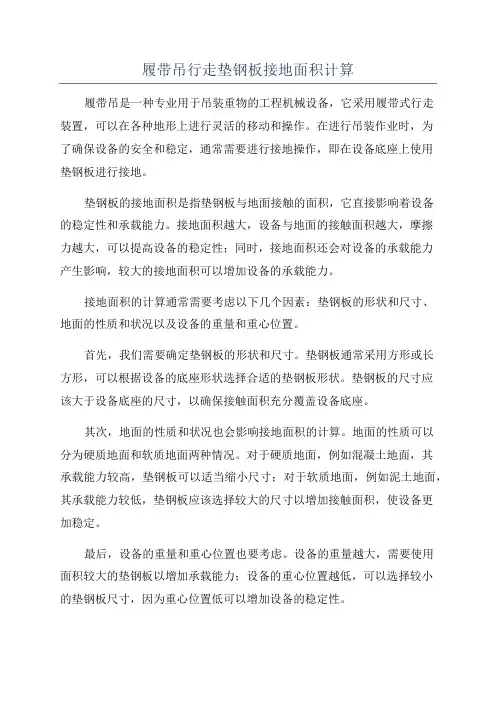

履带吊行走垫钢板接地面积计算履带吊是一种专业用于吊装重物的工程机械设备，它采用履带式行走装置，可以在各种地形上进行灵活的移动和操作。
在进行吊装作业时，为了确保设备的安全和稳定，通常需要进行接地操作，即在设备底座上使用垫钢板进行接地。
垫钢板的接地面积是指垫钢板与地面接触的面积，它直接影响着设备的稳定性和承载能力。
接地面积越大，设备与地面的接触面积越大，摩擦力越大，可以提高设备的稳定性；同时，接地面积还会对设备的承载能力产生影响，较大的接地面积可以增加设备的承载能力。
接地面积的计算通常需要考虑以下几个因素：垫钢板的形状和尺寸、地面的性质和状况以及设备的重量和重心位置。
首先，我们需要确定垫钢板的形状和尺寸。
垫钢板通常采用方形或长方形，可以根据设备的底座形状选择合适的垫钢板形状。
垫钢板的尺寸应该大于设备底座的尺寸，以确保接触面积充分覆盖设备底座。
其次，地面的性质和状况也会影响接地面积的计算。
地面的性质可以分为硬质地面和软质地面两种情况。
对于硬质地面，例如混凝土地面，其承载能力较高，垫钢板可以适当缩小尺寸；对于软质地面，例如泥土地面，其承载能力较低，垫钢板应该选择较大的尺寸以增加接触面积，使设备更加稳定。
最后，设备的重量和重心位置也要考虑。
设备的重量越大，需要使用面积较大的垫钢板以增加承载能力；设备的重心位置越低，可以选择较小的垫钢板尺寸，因为重心位置低可以增加设备的稳定性。
在使用履带吊进行吊装作业时，要严格按照操作规程和安全标准进行操作，确保设备的安全和稳定。
并在吊装前进行必要的检查，确保吊装设备和配件的完好无损。
吊装作业过程中要时刻注意环境安全和人员的安全，避免发生事故和意外。
只有在安全和稳定的前提下，才能顺利完成吊装任务。
中山火炬职业技术学院毕业综合实践项目项目名称：搬运履带车作者：李文波学号： 1103030123 系别：装备制造系专业：机电一体化指导老师：岑轶浩专业技术职务机械工程师中山火炬职业技术学院教务处制摘要履带式车辆具有接地面积大、接地比压小、附着性能好、爬坡能力强、转弯半径小、跨沟越埂能力强等特点。
因此，在农业、工程建筑、现代军事等领域发挥着十分重要的作用。
履带式搬运车辆兼具行走和搬运两种功能，应用日益广泛。
本论文以无电梯楼层间或电梯最大承重低于所搬运物品质量的情况下实现搬运物品为背景，以车辆工程、机械设计与制造、等理论为基础，对履带式工作车辆的关键机构的设计方法、电机选用等共性问题进行了的研究。
本文主要研究内容包括：1、对履带式工作车辆的总体布局进行研究，分析了履带式工作车辆总体布局的方法和遵循的原则。
2、对与履带式车辆行走装置做了深入研究，设计出一种针对本履带车辆工作条件的行走机构及满足此履带车工作。
3、针对履带式搬运车辆兼具行走和搬运两种功能的特点，利用机械传动技术形成了履带式工作车辆行走系与传动系的设计方法。
关键词：履带式车辆电机驱动性能分析设计方法目录摘要 (2)第一章履带式工作车辆的总体布局及性能研究 (4)1.1引言 (4)1.2总体布局原则及形式 (4)1.2.1总体布局的原则 (4)1.2.2总体布局的形式 (5)1.3电机履带式车量的总体布局 (5)1.4履带式车辆的机动性能分析 (6)1.4.1直线行驶分析 (6)1.4.2爬坡行驶的受力分析 (8)1.5本章小结 (10)2.1引言 (11)2.2行走系设计 (11)2.2.1行走系的组成 (11)2.2.2行走装置工作参数确定 (12)2.2.3行走系关键零部件的设计 (12)2.3本章小结 (14)第三章台车架的设计及有限元分析 (14)3.1引言 (14)3.2.1车架与履带带轮保持架 (15)3.2.2车架的整体结构 (15)3.3有限元分析方法基本理论 (15)3.4台车架的有限元静力分析 (16)3.4.1台车架有限元计算模型的建立 (16)3.5本章小结 (16)结论 (17)致谢 (17)参考文献 (18)中文摘要履带式车辆具有接地面积大、接地比压小、附着性能好、爬坡能力强、转弯半径小、跨沟越埂能力强等特点。
微型农用履带式行走装置的设计方法孙振杰;刘俊峰;李彩风;李建平【摘要】针对履带式行走装置行驶路面特性复杂多变的特点,结合农业机械实际工作情况,查阅相关文献,总结农业履带行走装置的设计思路;以农业机械的实际工作环境为背景,对履带式行走装置以及关键机构的设计、参数的确定等问题进行了分析研究;就履带式行走装置在水平面内的接地长度、履带宽度和轨距,驱动轮、导向轮及支重轮设计参数进行分析;同时,又要考虑履带宽度和接地长度的取值不会影响转向性能和整机尺寸.由此为农业用履带行走装置的设计提供了设计思路和方法.【期刊名称】《农机化研究》【年(卷),期】2011(033)010【总页数】4页(P55-58)【关键词】履带车辆;支重轮;橡胶履带;接地比压【作者】孙振杰;刘俊峰;李彩风;李建平【作者单位】河北农业大学机电工程学院,河北保定 071000;河北农业大学机电工程学院,河北保定 071000;河北机电职业技术学院机械制造系,河北邢台 054048;河北农业大学机电工程学院,河北保定 071000【正文语种】中文【中图分类】S219.032.2;TH1220 引言履带式车辆具有接地面积大、接地比压小、附着性能好、爬坡能力强、转弯半径小及跨沟越埂能力强等优点，多数用于复杂地形车辆。
履带式行走装置广泛用于工程机械和农业机械等野外作业车辆，工作条件相对恶劣，要求该机构具有足够的刚度和强度、良好的行进和转向功能[1]。
现针对农业实际需要设计一种适合果园环境使用的履带式行走机械。
1 履带式行走装置的结构履带式行走装置一般由履带、驱动轮、导向轮、支重轮、托带轮和张紧装置构成。
履带与其所绕过的驱动轮、导向轮、支重轮和托带轮组成所谓的“四轮一带”，其结构如图1所示。
图1 履带式行走机构示意图Fig.1 Sketch of track walking履带式行走装置由连接回转支承装置的行走支架通过支重轮和履带将载荷传至地面，履带呈封闭环绕过驱动轮和导向轮。
履带车辆设计计算说明履带车辆设计计算说明1、引言1.1 目的本文档旨在提供履带车辆设计计算的详细说明，帮助设计人员完成履带车辆设计工作。
1.2 背景履带车辆是一种特殊类型的车辆，具有良好的通过性和载重能力，因此广泛应用于工程和军事领域。
2、设计参数2.1 载重能力履带车辆设计的关键参数之一是载重能力，需要根据实际应用场景来确定。
2.2 速度要求履带车辆的速度也是设计的重要参数，需要考虑到行驶环境和任务需求。
2.3 尺寸限制履带车辆的尺寸限制可能涉及到运输和操作方面的因素，需要根据实际条件做出合理的设计。
2.4 燃油效率在设计履带车辆时，燃油效率也是需要考虑的因素之一，可以通过优化动力系统和车辆结构来提高效率。
3、动力系统设计3.1 发动机选择根据设计参数和要求，选择合适的发动机，包括功率输出和燃油消耗等方面。
3.2 传动系统设计履带车辆的传动系统通常包括离合器、变速器和差速器等，需要根据设计要求进行选型和设计计算。
4、履带系统设计4.1 履带选择履带的选择需要考虑到载重能力和使用环境等因素，可以根据所需的抓地力和耐用性来确定。
4.2 履带框架设计履带框架的设计需要结合载重能力和尺寸限制等因素，确保框架具有足够的强度和刚度。
5、悬挂系统设计5.1 阻尼器选择履带车辆的悬挂系统通常需要配备阻尼器，以提高行驶平稳性和舒适性。
5.2 悬挂布局设计悬挂系统的布局需要考虑到载重平衡和行驶性能等因素，可以通过前、后动臂和扭杆等组件来实现。
6、制动系统设计6.1 制动器选型履带车辆的制动系统需要选择合适的制动器，以确保安全性和控制性能。
6.2 制动力计算根据设计参数和要求，进行制动力的计算和设计，确保制动系统具有足够的制动能力。
7、安全性设计7.1 车辆稳定性在设计履带车辆时，需要考虑到车辆的稳定性，包括重心高度和悬挂系统等因素。
7.2 环境适应性履带车辆应具备适应不同环境的能力，包括应对不同地形和气候条件等。

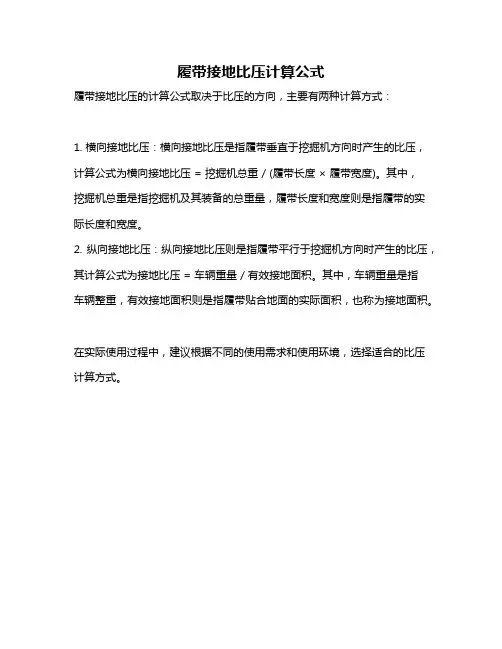

履带接地比压计算公式
履带接地比压的计算公式取决于比压的方向，主要有两种计算方式：
1. 横向接地比压：横向接地比压是指履带垂直于挖掘机方向时产生的比压，计算公式为横向接地比压 = 挖掘机总重 / (履带长度× 履带宽度)。
其中，
挖掘机总重是指挖掘机及其装备的总重量，履带长度和宽度则是指履带的实际长度和宽度。
2. 纵向接地比压：纵向接地比压则是指履带平行于挖掘机方向时产生的比压，其计算公式为接地比压 = 车辆重量 / 有效接地面积。
其中，车辆重量是指
车辆整重，有效接地面积则是指履带贴合地面的实际面积，也称为接地面积。
在实际使用过程中，建议根据不同的使用需求和使用环境，选择适合的比压计算方式。

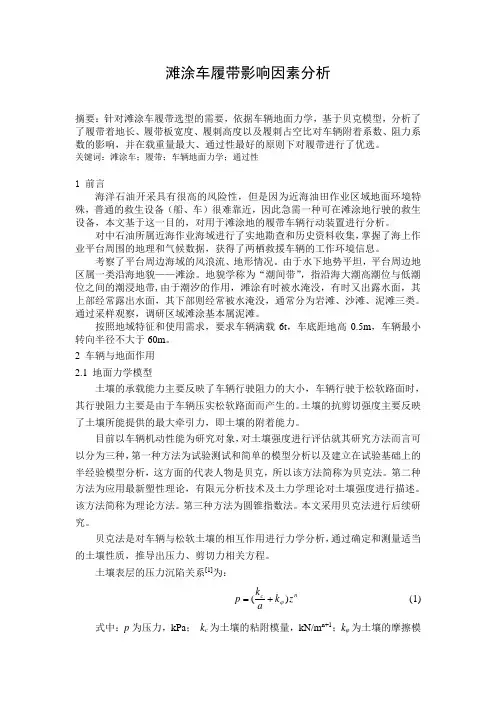

滩涂车履带影响因素分析摘要：针对滩涂车履带选型的需要，依据车辆地面力学，基于贝克模型，分析了了履带着地长、履带板宽度、履刺高度以及履刺占空比对车辆附着系数、阻力系数的影响，并在载重量最大、通过性最好的原则下对履带进行了优选。
关键词：滩涂车；履带；车辆地面力学；通过性1 前言海洋石油开采具有很高的风险性，但是因为近海油田作业区域地面环境特殊，普通的救生设备（船、车）很难靠近，因此急需一种可在滩涂地行驶的救生设备，本文基于这一目的，对用于滩涂地的履带车辆行动装置进行分析。
对中石油所属近海作业海域进行了实地勘查和历史资料收集，掌握了海上作业平台周围的地理和气候数据，获得了两栖救援车辆的工作环境信息。
考察了平台周边海域的风浪流、地形情况。
由于水下地势平坦，平台周边地区属一类沿海地貌——滩涂。
地貌学称为“潮间带”，指沿海大潮高潮位与低潮位之间的潮浸地带,由于潮汐的作用，滩涂有时被水淹没，有时又出露水面，其上部经常露出水面，其下部则经常被水淹没，通常分为岩滩、沙滩、泥滩三类。
通过采样观察，调研区域滩涂基本属泥滩。
按照地域特征和使用需求，要求车辆满载6t ，车底距地高0.5m ，车辆最小转向半径不大于60m 。
2 车辆与地面作用 2.1 地面力学模型土壤的承载能力主要反映了车辆行驶阻力的大小，车辆行驶于松软路面时，其行驶阻力主要是由于车辆压实松软路面而产生的。
土壤的抗剪切强度主要反映了土壤所能提供的最大牵引力，即土壤的附着能力。
目前以车辆机动性能为研究对象，对土壤强度进行评估就其研究方法而言可以分为三种，第一种方法为试验测试和简单的模型分析以及建立在试验基础上的半经验模型分析，这方面的代表人物是贝克，所以该方法简称为贝克法。
第二种方法为应用最新塑性理论，有限元分析技术及土力学理论对土壤强度进行描述。
该方法简称为理论方法。
第三种方法为圆锥指数法。
本文采用贝克法进行后续研究。
贝克法是对车辆与松软土壤的相互作用进行力学分析，通过确定和测量适当的土壤性质，推导出压力、剪切力相关方程。
