下载文档原格式

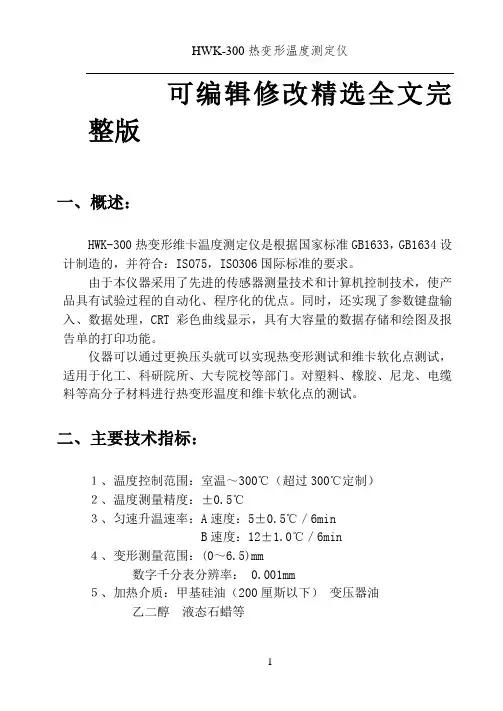

可编辑修改精选全文完整版一、概述：HWK-300热变形维卡温度测定仪是根据国家标准GB1633，GB1634设计制造的，并符合：ISO75，ISO306国际标准的要求。
由于本仪器采用了先进的传感器测量技术和计算机控制技术，使产品具有试验过程的自动化、程序化的优点。
同时，还实现了参数键盘输入、数据处理，CRT彩色曲线显示，具有大容量的数据存储和绘图及报告单的打印功能。
仪器可以通过更换压头就可以实现热变形测试和维卡软化点测试，适用于化工、科研院所、大专院校等部门。
对塑料、橡胶、尼龙、电缆料等高分子材料进行热变形温度和维卡软化点的测试。
二、主要技术指标：１、温度控制范围：室温～300℃（超过300℃定制）２、温度测量精度：±0.5℃３、匀速升温速率：A速度：5±0.5℃／6minB速度：12±1.0℃／6min４、变形测量范围：(0～6.5)mm数字千分表分辨率： 0.001mm５、加热介质：甲基硅油（200厘斯以下）变压器油乙二醇液态石蜡等６、软化点（维卡）试验最大负荷：维卡负荷：ＧＡ＝10N±0.2NＧＢ＝50N±1N7、热变形试验最大弯曲正应力：国标：方法Ａ，被测材料正应力1.82Ｍｐａ方法Ｂ，被测材料正应力0.45Ｍｐａ方法Ｃ，被测材料正应力1.80Ｍｐａ美标：方法Ａ，被测材料正应力1.820Ｍｐａ方法Ｂ，被测材料正应力0.455Ｍｐａ方法Ｃ，被测材料正应力1.80Ｍｐａ8、最大加热功率：≤4000Ｗ9、电源：220Ｖ 50ＨＺ 20Ａ10、冷却方式：自然冷和水冷11、具有上限温度保护功能设定12、具有超限报警功能13、具有计算机设置控制、显示、数据存储、处理、打印功能。
14、试验单元：3单元三、结构原理：本仪器由以下部分组成：⑴油浴箱⑵加热系统⑶测量系统⑷样品试验架系统⑸加荷系统2⑹水冷系统⑺溢出油回收装置⑻计算机数据采集及处理控制,存储，显示，打印等本仪器试验部分的主体是油浴器。

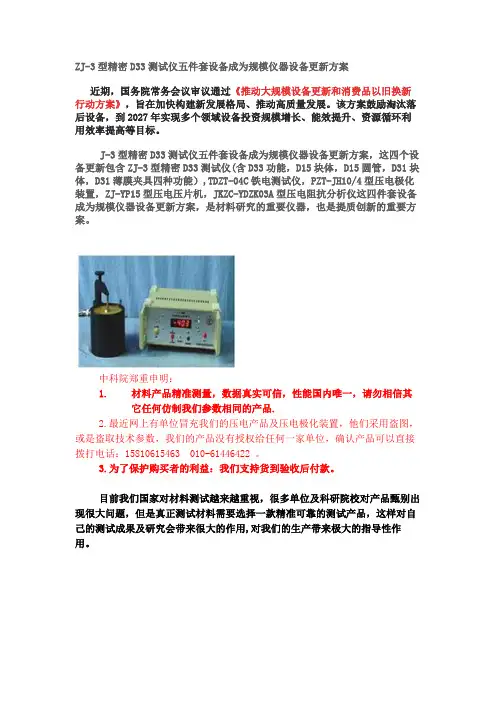

ZJ-3型精密D33测试仪五件套设备成为规模仪器设备更新方案近期，国务院常务会议审议通过《推动大规模设备更新和消费品以旧换新行动方案》，旨在加快构建新发展格局、推动高质量发展。
该方案鼓励淘汰落后设备，到2027年实现多个领域设备投资规模增长、能效提升、资源循环利用效率提高等目标。
J-3型精密D33测试仪五件套设备成为规模仪器设备更新方案，这四个设备更新包含ZJ-3型精密D33测试仪(含D33功能，D15块体，D15圆管，D31块体，D31薄膜夹具四种功能）,TDZT-04C铁电测试仪，PZT-JH10/4型压电极化装置，ZJ-YP15型压电压片机，JKZC-YDZK03A型压电阻抗分析仪这四件套设备成为规模仪器设备更新方案，是材料研究的重要仪器，也是提质创新的重要方案。
中科院郑重申明：1.材料产品精准测量，数据真实可信，性能国内唯一，请勿相信其它任何仿制我们参数相同的产品.2.最近网上有单位冒充我们的压电产品及压电极化装置，他们采用盗图，或是盗取技术参数，我们的产品没有授权给任何一家单位，确认产品可以直接拨打电话：158******** 010-******** 。
3.为了保护购买者的利益：我们支持货到验收后付款。
目前我们国家对材料测试越来越重视，很多单位及科研院校对产品甄别出现很大问题，但是真正测试材料需要选择一款精准可靠的测试产品，这样对自己的测试成果及研究会带来很大的作用,对我们的生产带来极大的指导性作用。
ZJ-3型压电测试仪（静压电系数d33测量仪），PVDF压电薄膜测试仪关键词:压电,陶瓷材料,高分子,d33/d15一、产品介绍：ZJ-3型压电测试仪（静压电系数d33测量仪）是为测量压电材料的d33常数而设计的专用仪器，它可用来测量具有大压电常数的压电陶瓷，小压电常数的压电单晶及压电高分子材料。
此外，也可测量任意取向压电单晶以及某些压电器件的等效压电d’33常数，仪器测量范围宽，分辨率细，可靠性高，操作简单，对试样大小及形状无特殊要求，圆片、圆环、圆管、方块、长条、柱形及半球壳等均可测量，测量结果和极性在三位半数字面板表上直接显示。

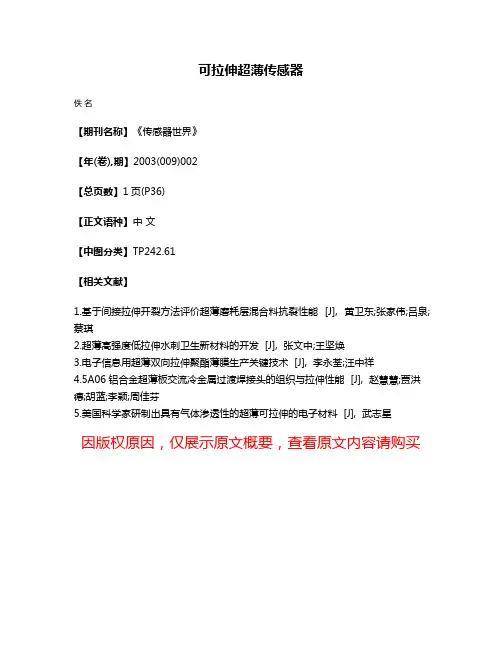

可拉伸超薄传感器
佚名
【期刊名称】《传感器世界》
【年(卷),期】2003(009)002
【总页数】1页(P36)
【正文语种】中文
【中图分类】TP242.61
【相关文献】
1.基于间接拉伸开裂方法评价超薄磨耗层混合料抗裂性能 [J], 黄卫东;张家伟;吕泉;蔡琪
2.超薄高强度低拉伸水刺卫生新材料的开发 [J], 张文中;王坚焕
3.电子信息用超薄双向拉伸聚酯薄膜生产关键技术 [J], 李永荃;汪中祥
4.5A06铝合金超薄板交流冷金属过渡焊接头的组织与拉伸性能 [J], 赵慧慧;贾洪德;胡蓝;李颖;周佳芬
5.美国科学家研制出具有气体渗透性的超薄可拉伸的电子材料 [J], 武志星
因版权原因，仅展示原文概要，查看原文内容请购买。

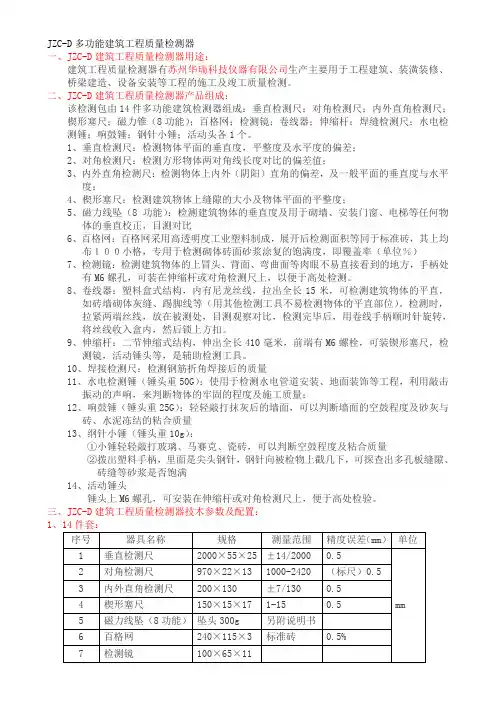

JZC-D多功能建筑工程质量检测器一、JZC-D建筑工程质量检测器用途：建筑工程质量检测器有苏州华瑞科技仪器有限公司生产主要用于工程建筑、装潢装修、桥梁建造、设备安装等工程的施工及竣工质量检测。
二、JZC-D建筑工程质量检测器产品组成：该检测包由14件多功能建筑检测器组成：垂直检测尺；对角检测尺；内外直角检测尺；楔形塞尺；磁力锥（8功能）；百格网；检测镜；卷线器；伸缩杆；焊缝检测尺；水电检测锤；响鼓锤；钢针小锤；活动头各1个。
1、垂直检测尺：检测物体平面的垂直度，平整度及水平度的偏差；2、对角检测尺：检测方形物体两对角线长度对比的偏差值；3、内外直角检测尺：检测物体上内外（阴阳）直角的偏差，及一般平面的垂直度与水平度；4、楔形塞尺：检测建筑物体上缝隙的大小及物体平面的平整度；5、磁力线坠（8功能）：检测建筑物体的垂直度及用于砌墙、安装门窗、电梯等任何物体的垂直校正，目测对比6、百格网：百格网采用高透明度工业塑料制成，展开后检测面积等同于标准砖，其上均布１００小格，专用于检测砌体砖面砂浆涂复的饱满度，即覆盖率（单位％）7、检测镜：检测建筑物体的上冒头、背面、弯曲面等肉眼不易直接看到的地方，手柄处有M6螺孔，可装在伸缩杆或对角检测尺上，以便于高处检测。
8、卷线器：塑料盒式结构，内有尼龙丝线，拉出全长15米，可检测建筑物体的平直，如砖墙砌体灰缝、踢脚线等（用其他检测工具不易检测物体的平直部位）。
检测时，拉紧两端丝线，放在被测处，目测观察对比，检测完毕后，用卷线手柄顺时针旋转，将丝线收入盒内，然后锁上方扣。
9、伸缩杆：二节伸缩式结构，伸出全长410毫米，前端有M6螺栓，可装锲形塞尺，检测镜，活动锤头等，是辅助检测工具。
10、焊接检测尺：检测钢筋折角焊接后的质量11、水电检测锤（锤头重50G）：使用于检测水电管道安装、地面装饰等工程，利用敲击振动的声响，来判断物体的牢固的程度及施工质量；12、响鼓锤（锤头重25G）：轻轻敲打抹灰后的墙面，可以判断墙面的空鼓程度及砂灰与砖、水泥冻结的粘合质量13、纲针小锤（锤头重10g）：①小锤轻轻敲打玻璃、马赛克、瓷砖，可以判断空鼓程度及粘合质量②拨出塑料手柄，里面是尖头钢针，钢针向被检物上戳几下，可探查出多孔板缝隙、砖缝等砂浆是否饱满14、活动锤头锤头上M6螺孔，可安装在伸缩杆或对角检测尺上，便于高处检验。

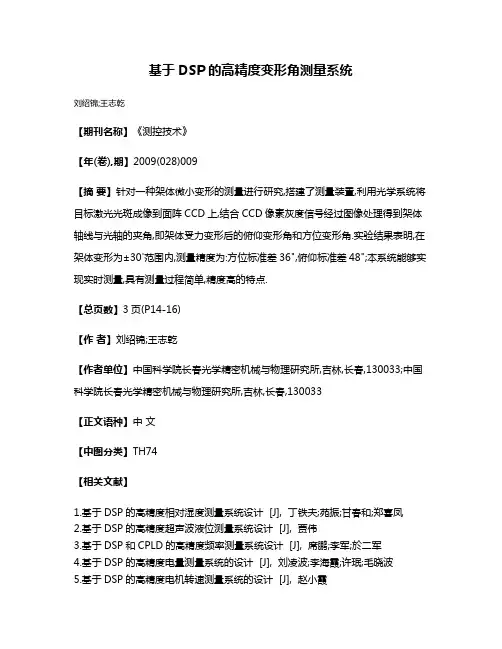

基于DSP的高精度变形角测量系统
刘绍锦;王志乾
【期刊名称】《测控技术》
【年(卷),期】2009(028)009
【摘要】针对一种架体微小变形的测量进行研究,搭建了测量装置,利用光学系统将目标激光光斑成像到面阵CCD上,结合CCD像素灰度信号经过图像处理得到架体轴线与光轴的夹角,即架体受力变形后的俯仰变形角和方位变形角.实验结果表明,在架体变形为±30'范围内,测量精度为:方位标准差36",俯仰标准差48";本系统能够实现实时测量,具有测量过程简单,精度高的特点.
【总页数】3页(P14-16)
【作者】刘绍锦;王志乾
【作者单位】中国科学院长春光学精密机械与物理研究所,吉林,长春,130033;中国科学院长春光学精密机械与物理研究所,吉林,长春,130033
【正文语种】中文
【中图分类】TH74
【相关文献】
1.基于DSP的高精度相对湿度测量系统设计 [J], 丁铁夫;苑振;甘春和;郑喜凤
2.基于DSP的高精度超声波液位测量系统设计 [J], 贾伟
3.基于DSP和CPLD的高精度频率测量系统设计 [J], 席鹏;李军;於二军
4.基于DSP的高精度电量测量系统的设计 [J], 刘凌波;李海霞;许珉;毛晓波
5.基于DSP的高精度电机转速测量系统的设计 [J], 赵小霞
因版权原因，仅展示原文概要，查看原文内容请购买。
s■前言尊敬的用户：欢迎你购买并使用我公司的产品，向你对我公司产品的信任表示衷心的感谢！本公司自成立以来，始终瞄准仪器仪表行业的最新技术、最高水平，生产具有国际先进水平的测绘仪器产品。
本公司生产的测绘测量仪器精度高、外形美观、性能可靠、界面友好、操作简便，深受广大用户好评。
JZDW-3A型多功能微变型测量系统是我公司最新研制的产品，其性能和可靠性均达到国内领先水平，适用广泛，性价比极高。
您在使用仪器过程中如发现问题或提出建议，请及时向我们反馈，我们将竭诚为你服务并表示衷心的感谢！使用仪器前请仔细阅读本操作手册。
为保持仪器的良好工作状态，请严格按操作手册使用仪器。
2012年1月JZDW-3A型多功能微变形测量系统一、概述该系统可应用于大坝变形监测、铁路线路监测、山体滑坡监测、桥梁监测、高层建筑物监测等，是进行建筑物变形自动监测的理想系统。
同时，配上装专门的测量架，该产品就可以用于钢轨的高低、轨向不平顺度等参数的测量。
电图像式微变形自动测量系统主机采用光电图像法原理，由光电靶标、成像测量系统两部分组成通过固定在被测目标上的光电靶标在感光器件上所成的图像的来分析被测目标的微小形变。
它不仅可以测量被测目标的微小形变，同时还可以测量被测目标震动情况，给出被测目标的强迫振动频率、固有频率和振幅，通过频谱分析可得出冲击系数、功率谱等参数。
系统的硬件、软件和附件数量和规格型号的具体配置可根据现场需要来确定。
该仪器用于长期监测时可以方便实现远程监控，适合野外无人职守、无法布线等领域的长期监测和短期观测。
具有远程监控、自动完成测量周期实时评价测量结果、实时显示变形趋势等智能化的功能。
在任何一台能上网的计算机上面都可以采集到现场数据。
二、用于变形监测时的工作原理将专用靶标固定在测量目标上，使靶标与被测目标结合起来形成共振，将震动转换成特定波长的光源震动，通过光学解析系统将待测光信号解析至专用高精工业CCD,检测靶标在CCD上成像的中心坐标的变化即可精确测量被测目标在载荷作用下产生的纵向和横向位移及其对时间的响应曲线。

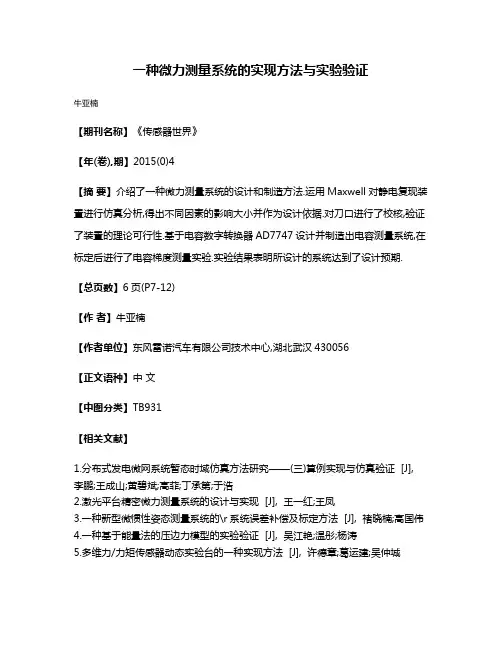

一种微力测量系统的实现方法与实验验证
牛亚楠
【期刊名称】《传感器世界》
【年(卷),期】2015(0)4
【摘要】介绍了一种微力测量系统的设计和制造方法.运用Maxwell对静电复现装置进行仿真分析,得出不同因素的影响大小并作为设计依据.对刀口进行了校核,验证了装置的理论可行性.基于电容数字转换器AD7747设计并制造出电容测量系统,在标定后进行了电容梯度测量实验.实验结果表明所设计的系统达到了设计预期.【总页数】6页(P7-12)
【作者】牛亚楠
【作者单位】东风雷诺汽车有限公司技术中心,湖北武汉430056
【正文语种】中文
【中图分类】TB931
【相关文献】
1.分布式发电微网系统暂态时域仿真方法研究——(三)算例实现与仿真验证 [J], 李鹏;王成山;黄碧斌;高菲;丁承第;于浩
2.激光平台精密微力测量系统的设计与实现 [J], 王一红;王凤
3.一种新型微惯性姿态测量系统的\r系统误差补偿及标定方法 [J], 褚晓楠;高国伟
4.一种基于能量法的压边力模型的实验验证 [J], 吴江艳;温彤;杨涛
5.多维力/力矩传感器动态实验台的一种实现方法 [J], 许德章;葛运建;吴仲城
因版权原因，仅展示原文概要，查看原文内容请购买。
J Z D W-3A多功能微变形测量系统

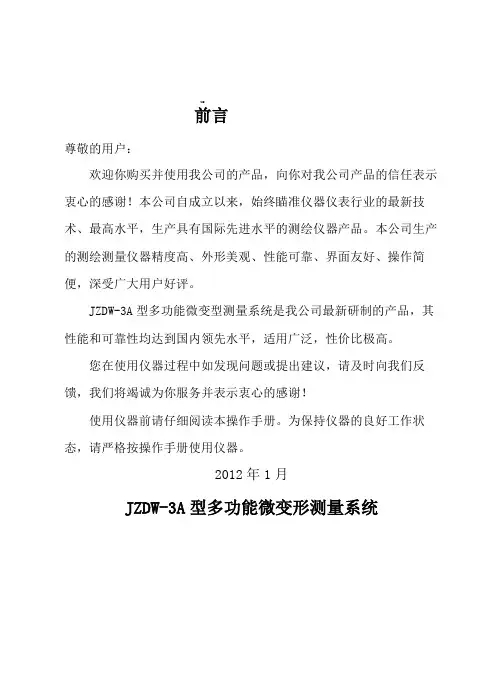

前言
尊敬的用户：
欢迎你购买并使用我公司的产品，向你对我公司产品的信任表示衷心的感谢！本公司自成立以来，始终瞄准仪器仪表行业的最新技术、最高水平，生产具有国际先进水平的测绘仪器产品。
本公司生产的测绘测量仪器精度高、外形美观、性能可靠、界面友好、操作简便，深受广大用户好评。
JZDW-3A型多功能微变型测量系统是我公司最新研制的产品，其性能和可靠性均达到国内领先水平，适用广泛，性价比极高。
您在使用仪器过程中如发现问题或提出建议，请及时向我们反馈，我们将竭诚为你服务并表示衷心的感谢！
仅供学习与交流，如有侵权请联系网站删除谢谢21
使用仪器前请仔细阅读本操作手册。
为保持仪器的良好工作状态，请严格按操作手册使用仪器。
2012年1月
JZDW-3A型多功能微变形测量系统
一、概述
该系统可应用于大坝变形监测、铁路线路监测、山体滑坡监测、桥梁监测、高层建筑物监测等，是进行建筑物变形自动监测的理想系统。
同时，配上装专门的测量架，该产品就可以用于钢轨的高低、轨向不平顺度等参数的测量。
电图像式微变形自动测量系统主机采用光电图像法原理，由光电靶标、成像测量系统两部分组
仅供学习与交流，如有侵权请联系网站删除谢谢21
成，通过固定在被测目标上的光电靶标在感光器件上所成的图像的来分析被测目标的微小形变。
它不仅可以测量被测目标的微小形变，同时还可以测量被测目标震动情况，给出被测目标的强迫振动频率、固有频率和振幅，通过频谱分析可得出冲击系数、功率谱等参数。
系统的硬件、软件和附件数量和规格型号的具体配置可根据现场需要来确定。
该仪器用于长期监测时可以方便实现远程监控，适合野外无人职守、无法布线等领域的长期监测和短期观测。
具有远程监控、自动完成测量周期、实时评价测量结果、实时显示变形趋势等智能
仅供学习与交流，如有侵权请联系网站删除谢谢21
化的功能。
在任何一台能上网的计算机上面都可以采集到现场数据。
二、用于变形监测时的工作原理
将专用靶标固定在测量目标上，使靶标与被测目标结合起来形成共振，将震动转换成特定波长的光源震动，通过光学解析系统将待测光信号解析至专用高精工业CCD，检测靶标在CCD上成像的中心坐标的变化即可精确测量被测目标在载荷作用下产生的纵向和横向位移及其对时间的响应曲线。
系统的Ｋ值（Kx，Ky），即CCD上每个象素代表的实际位移值，可在测量之前进行标定。
测量系统的检测原理如下图所示:
仅供学习与交流，如有侵权请联系网站删除谢谢21
测量系统原理图
三、用于变形监测时的技术指标
1、可同时进行两维测量，最大测量量程不小
于 1米；
2、测量距离: 5m～500m；
3、频率响应: 0～50Hz；
4、不确定度: 测量范围的千分之一；
仅供学习与交流，如有侵权请联系网站删除谢谢21
5、采样时间:多档可预置，也可以采用自动测量工作方式；
6、工作温度: -20℃～50℃，相对湿度:
≤90％；
7、可充电电池供电。
四、用于变形监测时的仪器特点
1、这种监测方法可以精确的测量1000米远的目标的微小变形，精度高于同类仪器；
2、整机的工业级设计适合野外长期监测，一般全站仪、经纬仪等测量方法无法替代；
3、该系统和仪器可以方便地实现远程监控，非常适合野外无人职守、无法布线等场所的长期监测和短期观测；
仅供学习与交流，如有侵权请联系网站删除谢谢21
4、可以根据客户需要开发并配置具有实时评价测量结果、实时显示变形趋势等智能化功能的操作软件。
五、用于变形监测时的安装使用说明
1、安装靶标（见图1）
将靶标安装在被测目标上，通过靶标上的安装固定孔将靶标固定在被监测点，打开靶标电源开关后即可进行监测或测量。
靶标电源开关可以做成遥控式，在不工作时可以进入节电模式。
仅供学习与交流，如有侵权请联系网站删除谢谢21
（图1）
2、安装主机（见图2）
在被测点附近设置主机安装墩台，墩台结构应稳定可靠、方便安装。
主机上有4个安装固定孔，可用螺栓将主机安装固定在墩台上。
仅供学习与交流，如有侵权请联系网站删除谢谢21
（图2）
将主机瞄准靶标，进行微调后使靶标上两指示灯成像于主机监测器屏幕上，如图3所示，然后锁紧支架。
仅供学习与交流，如有侵权请联系网站删除谢谢21
（图3）
3、开机后，主机屏幕左上角会显示靶标的左右、上下位移量（单位：毫米），与此同时串口也会输出这两个数值。
其格式为：UXX.X, XX.X 0D0A，即第一个字节为“U”，接着为水平位移量和纵向位移量，以回车换行结束。
如：U1.1, 2.3
表示水平1.1mm, 纵向2.3mm
21
六、用于变形监测时分时观测测量点滑移、沉降方法
1、设置观测点、基准点、测量点
最好在观测点、基准点、测量点等处设置墩台，方便下次观测。
墩台方便主机和标靶的固定。
2、测量步骤
（1）首次测量时将主机和标靶分别安装在观测点、基准点、测量点。
调平主机水泡，瞄准观测点标靶，使其两指示灯呈现在数据采集器视窗内，然后重启数据采集器。
记录下水平角度A1，竖直角度B1。
（2）转动主机瞄准测量点，使其全部在数据采集器视窗内，记录下主机上水平角度A2，竖直角
21
度B2，数据采集器显示出两维坐标（X1，Y1）。
这个坐标是测量点相对基准点的相对坐标，初次测量完成。
（3）下次测量滑移或沉降时，将主机及标靶依次放好，先瞄准基准点，使标靶成像在数据采集器内，重启数据采集器，记录下主机上水平角
A3，竖直角B3。
（4）转动主机，使水平角度A4=A3+（A2-
A1），竖直角度B4=B3+（B2-B1），读出数据采集器显示的两维坐标（X2，Y2）。
X2-X1即为测量点的滑移值，Y2-Y1即为测量点的沉降值。
（5）以后测量每次重复步骤3、4即可。
21
21 七、用于钢轨不平顺度的测量
用于钢轨测量有如下部件构成（图4-图8）分别为主机、靶标、数据显示器（PDA ）、测量架（2
个）、光电靶标1个，
主机（图4） 光电靶标（图5）
数据显示器（PDA）（图6）
主机与测量架组合示意图（图7）
21
光电靶标与测量架组合示意图（图8）
八、用于钢轨不平顺度测量时安装顺序
1、将主机安装在主机架上，并卡放在钢轨上，
（图9）
21
2、将靶标安装在靶标架上（图10），并放置在距主机架一定距离的钢轨上（最远100米），做为第一的基准点。
注意：主机与靶标在同一侧，安放端与钢轨内测面贴紧。
（图10）
3、测量方法
21
（1）打开PDA（图11）的电源，PDA出现测量界面后，再连接上主机。
（图11）
（2）调整主机座下的三个旋钮，使水平泡居中，将主机调成水平（图12）。
21
（图12）
（3）将主机镜头中央的十字线对准靶标（图13），调整主机镜头上下、左右方向微调旋钮和镜筒焦距旋钮，或调整靶标上下旋钮，使主机镜头中央的双十字线对准靶标上的两个光标任何一个，这时在PDA的屏幕上会呈现两个光标。
21
（图13）
（4）调整主机的上下微调旋钮，使主机屏幕上垂直角度数据为：90°0′00″（图14、图15），锁死主机的上下微调旋钮。
调整靶标高度，使靶标上其中一个光标成像在PDA显示器中间位置，这时PDA 屏幕左上角的水平和垂直数据就是第一测量点的原始数据并记下数据。
21
（图14）
（图15）
（5）然后将靶标架移向下一个被测量点，这时在PDA屏幕上数据就是第二测量点的数据，与第一
21
次的测量数据对比，就可以得出钢轨的水平和垂直两个方向的变化值。
以后每间隔一定的距离测量一次，即可得出钢轨不平顺度在一段范围的变化情况。
五、注意事项
1、保持仪器干燥，及时吹掉镜面上的灰尘，勿用
手指接触镜片。
2、可用干净的软质布料擦拭，若有必要可用纯
酒精或水粘湿布擦拭。
若不小心把仪器弄湿，
不可在阳光下暴晒，应当风干。
21
3、长时间不用时请关闭电源，以免影响仪器寿
命。
4、使用本仪器时不要撕掉或损毁仪器上的警告标
签；请勿在小孩周围操作仪器或让小孩自行操作。
5、不要维修或拆解本仪器，非专业人员维修可能
导致严重的激光辐射人身损害。
21。
