地铁车辆系统介绍
- 格式:ppt
- 大小:38.01 MB
- 文档页数:172
地铁环控系统概述地铁环控系统是指用于地铁车辆、车站和隧道等环境的控制和管理系统。
它涵盖了地铁车辆内部的温度、湿度和空气质量控制,车站的空调和通风系统,以及隧道内部的通风和排烟系统等。
地铁环境的控制对乘客的舒适度和安全性至关重要,因此地铁环控系统在地铁运营中起着重要的作用。
地铁环控系统通常由多个子系统组成,包括车辆环控系统、车站环控系统和隧道环控系统。
地铁车辆环控系统是指控制地铁车厢内部环境的系统。
它主要包括温度控制、湿度控制和空气质量控制。
温度控制是通过空调系统来实现的,可以根据乘客的需求调节车厢内的温度。
湿度控制通常通过加湿器和除湿器来实现,以保持车厢内的湿度在一个舒适的范围内。
空气质量控制主要是通过空气循环和过滤系统来实现,确保车厢内的空气清新。
地铁车站环控系统是指控制地铁车站内部环境的系统。
它主要包括空调和通风系统。
空调系统可以调节车站内的温度,保持乘客在车站内的舒适度。
通风系统主要用于保持车站内的空气流通,排除二氧化碳和其他有害气体,保证乘客的安全。
地铁环控系统通常采用自动化控制系统,包括传感器、执行器和控制器等设备。
传感器用于感测环境参数,如温度、湿度和空气质量等。
执行器用于控制环境设备,如空调、通风和照明等。
控制器用于对传感器和执行器进行控制和调度,以达到预定的环境控制目标。
地铁环控系统的设计和运行需要考虑多个因素,包括车厢和车站的人流量、外部气候条件、能耗和环保等。
为了提高能效和减少能耗,地铁环控系统通常采用智能化技术,如自适应控制和能耗管理等。
地铁环控系统是地铁运营中不可或缺的一部分,它的设计和运行对乘客的舒适度和安全性起着重要的作用。
随着技术的不断发展,地铁环控系统将进一步智能化和高效化,为乘客提供更好的出行体验。

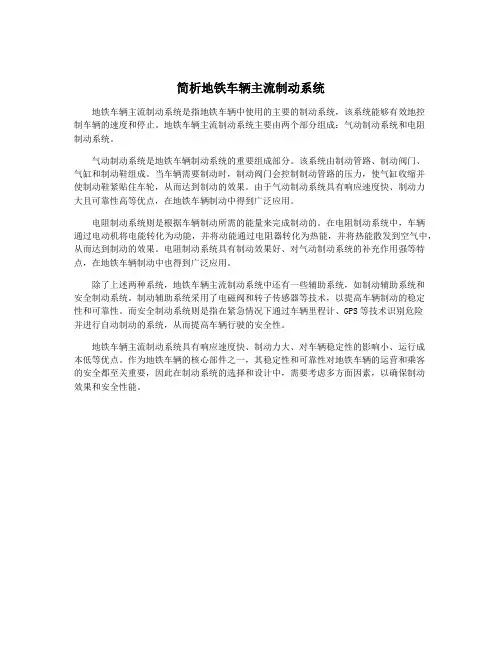

简析地铁车辆主流制动系统
地铁车辆主流制动系统是指地铁车辆中使用的主要的制动系统,该系统能够有效地控
制车辆的速度和停止。
地铁车辆主流制动系统主要由两个部分组成:气动制动系统和电阻
制动系统。
气动制动系统是地铁车辆制动系统的重要组成部分。
该系统由制动管路、制动阀门、
气缸和制动鞋组成。
当车辆需要制动时,制动阀门会控制制动管路的压力,使气缸收缩并
使制动鞋紧贴住车轮,从而达到制动的效果。
由于气动制动系统具有响应速度快、制动力
大且可靠性高等优点,在地铁车辆制动中得到广泛应用。
电阻制动系统则是根据车辆制动所需的能量来完成制动的。
在电阻制动系统中,车辆
通过电动机将电能转化为动能,并将动能通过电阻器转化为热能,并将热能散发到空气中,从而达到制动的效果。
电阻制动系统具有制动效果好、对气动制动系统的补充作用强等特点,在地铁车辆制动中也得到广泛应用。
除了上述两种系统,地铁车辆主流制动系统中还有一些辅助系统,如制动辅助系统和
安全制动系统。
制动辅助系统采用了电磁阀和转子传感器等技术,以提高车辆制动的稳定
性和可靠性。
而安全制动系统则是指在紧急情况下通过车辆里程计、GPS等技术识别危险
并进行自动制动的系统,从而提高车辆行驶的安全性。
地铁车辆主流制动系统具有响应速度快、制动力大、对车辆稳定性的影响小、运行成
本低等优点。
作为地铁车辆的核心部件之一,其稳定性和可靠性对地铁车辆的运营和乘客
的安全都至关重要,因此在制动系统的选择和设计中,需要考虑多方面因素,以确保制动
效果和安全性能。
备忘录电话传真网络错误! 未知的用户属性名称。
错误! 未知的用户属性名称。
地铁的系统功能一、概述地铁是地下铁道的简称。
它是一种独立的有轨交通系统,不受地面道路情况的影响,能够按照设计的能力正常运行,从而快速、安全、舒适地运送乘客。
地铁效率高,无污染,能够实现大运量的要求,具有良好的社会效益。
地铁是有轨交通,其运输组织、功能实现、安全保证均应遵循有轨交通的客观规律。
在运输组织上要实行集中调度、统一指挥、按运行图组织行车;在功能实现方面,各有关专业如隧道、线路、供电、车辆、通信、信号、车站机电设备及消防系统均应保证状态良好,运行正常;在安全保证方面,主要依靠行车组织和设备正常运行来保证必要的行车间隔和正确的行车经路。
为了保证地铁列车运行安全、正点,在集中调度、统一指挥的原则下,行车组织、设备、车辆检修、设备运行管理、安全保证等均由一系列规章制度来规范。
地铁是一个多专业多工种配合工作、围绕安全行车这一中心而组成的有序联动、时效性极强的系统。
2地铁中采用了以电子计算机处理技术为核心的各种自动化设备,从而代替人工的、机械的、电气的行车组织、设备运行和安全保证系统。
如ATC(列车自动控制)系统可以实现列车自动驾驶、自动跟踪、自动调度;SCADA (供电系统管理自动化)系统可以实现主变电所、牵引变电所、降压变电所设备系统的遥控、遥信、遥测;BAS (环境监控系统)和FAS(火灾报警系统)可以实现车站环境控制的自动化和消防、报警系统的自动化;AFC(自动售检票系统)可以实现自动售票、检票、分类等功能。
这些系统全线各自形成网络,均在OCC(控制中心)设中心计算机,实行统一指挥,分级控制。
地铁路网的基本型式有:单线式、单环线式、多线式、蛛网式。
每一条地铁线路都是由区间隧道(地面上为地面线路或高架线路)、车站及附属建筑物组成。
车站按其功能分为四种:1、中间站:只供乘客乘降用,此类车站数量最多。
2、折返站:在中间站设有折返线路设备即称为折返站,一般在市区客流量大的区段设立,可以满足乘客需要,同时节省运营开支。
地铁车辆调度系统地铁车辆调度系统是一种运用现代科技手段,用于管理和控制地铁车辆的复杂系统。
它通过实时监测和分析车辆运行状态,确保地铁网络的高效运行和乘客的安全出行。
本文将从以下几个方面介绍地铁车辆调度系统的构成和运作原理。
1. 车辆定位与监控地铁车辆调度系统通过全球定位系统(GPS)和无线通信技术,实现对地铁车辆的实时定位和监控。
每辆车都配备有GPS接收器,可以定时向调度中心发送位置信息。
调度员通过监控屏幕实时查看车辆位置,并根据情况做出相应的调度决策,如调整车辆的发车间隔和运行速度,以缓解拥堵情况。
2. 车辆调度与优化地铁车辆调度系统根据车辆位置、载客量和运行速度等数据优化调度方案。
调度中心利用实时数据和先进的调度算法,预测车辆的运行时间和到达时间,最大限度地减少列车之间的间隔,提高运输效率。
当有故障或突发情况发生时,调度系统能够快速做出应对措施,确保乘客安全和顺畅的运行。
3. 车辆故障诊断与维护地铁车辆调度系统还包括故障诊断和维护功能。
通过车辆传感器和监测设备,系统可以实时检测车辆的各项指标,如制动系统、电气系统和空调系统等。
一旦发现异常情况,系统会自动发出警报,并将故障信息传输给维修人员。
维修人员可以远程控制车辆,进行故障排查和维修,以减少对地铁运行的影响。
4. 数据分析与优化地铁车辆调度系统将大量的运行数据进行统计和分析,以提供决策依据。
调度员可以根据数据分析结果,调整运行方案和时间表,以适应不同时间段和区域的客流变化。
系统还可以根据数据研究乘客出行规律和线路负载情况,进一步优化车辆调度方案,提高整体运输效率。
5. 乘客信息服务地铁车辆调度系统还提供乘客信息服务,如实时列车到站信息、乘客引导和换乘指南等。
乘客可以通过车站显示屏、手机应用或网站查询列车到站时间和乘坐信息,提前了解列车运行情况,方便行程安排。
调度系统还可以根据运行情况向乘客发送实时推送消息,以提供更好的乘坐体验。
总结:地铁车辆调度系统利用现代科技手段,通过车辆定位与监控、车辆调度与优化、车辆故障诊断与维护、数据分析与优化以及乘客信息服务等功能,实现地铁运输的高效、安全和便捷。
简析地铁车辆主流制动系统
地铁车辆的主流制动系统包括电制动和机械制动两种。
电制动是地铁车辆中常用的制动方式之一。
它是通过电动机产生的反电动势或电磁力来制动车辆。
电制动有直接制动和间接制动两种方式。
直接制动是指通过电机的反电动势将动能转化为电能,并通过电阻、充电设备或回馈电网等方式消耗掉。
而间接制动则是通过电机的电磁力抑制车轮转动来实现制动效果。
电制动具有响应速度快、制动力可调、稳定性好等特点,对车辆的磨损和噪音也较小。
机械制动是地铁车辆中另一种常用的制动方式。
它通过摩擦和离心力来实现制动。
机械制动主要包括蹄形制动器、盘式制动器和滑轮制动器等。
蹄形制动器是最常见的机械制动器,它通过压紧制动蹄来阻止车轮转动。
盘式制动器则是将制动盘与车轮相对摩擦,通过刹车盘的阻尼转矩来制动车辆。
滑轮制动器则是通过牵引绳带动制动滑轮,使制动施加到车轮上。
机械制动具有制动力大、制动距离短、可靠性高等特点,但它也存在制动力不可调节、易受湿气和灰尘影响等缺点。
地铁车辆的主流制动系统包括电制动和机械制动两种方式。
电制动具有快速响应、制动力可调和稳定性好等特点,而机械制动具有制动力大、制动距离短和可靠性高等特点。
地铁车辆通常采用这两种制动方式的组合来实现安全高效的制动操作。

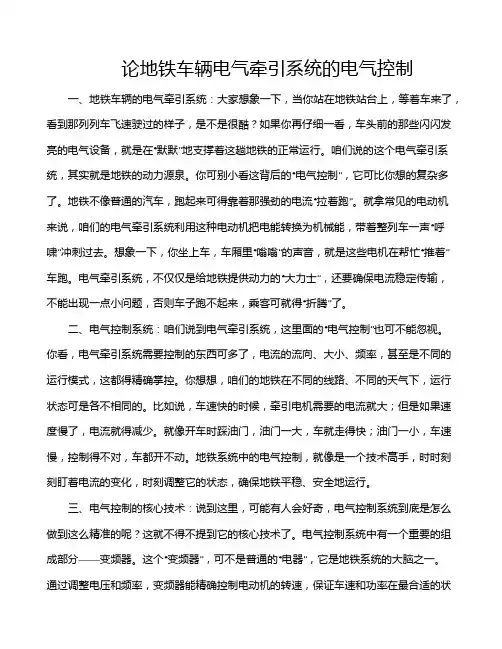

论地铁车辆电气牵引系统的电气控制一、地铁车辆的电气牵引系统:大家想象一下,当你站在地铁站台上,等着车来了,看到那列列车飞速驶过的样子,是不是很酷?如果你再仔细一看,车头前的那些闪闪发亮的电气设备,就是在“默默”地支撑着这趟地铁的正常运行。
咱们说的这个电气牵引系统,其实就是地铁的动力源泉。
你可别小看这背后的“电气控制”,它可比你想的复杂多了。
地铁不像普通的汽车,跑起来可得靠着那强劲的电流“拉着跑”。
就拿常见的电动机来说,咱们的电气牵引系统利用这种电动机把电能转换为机械能,带着整列车一声“呼啸”冲刺过去。
想象一下,你坐上车,车厢里“嗡嗡”的声音,就是这些电机在帮忙“推着”车跑。
电气牵引系统,不仅仅是给地铁提供动力的“大力士”,还要确保电流稳定传输,不能出现一点小问题,否则车子跑不起来,乘客可就得“折腾”了。
二、电气控制系统:咱们说到电气牵引系统,这里面的“电气控制”也可不能忽视。
你看,电气牵引系统需要控制的东西可多了,电流的流向、大小、频率,甚至是不同的运行模式,这都得精确掌控。
你想想,咱们的地铁在不同的线路、不同的天气下,运行状态可是各不相同的。
比如说,车速快的时候,牵引电机需要的电流就大;但是如果速度慢了,电流就得减少。
就像开车时踩油门,油门一大,车就走得快;油门一小,车速慢,控制得不对,车都开不动。
地铁系统中的电气控制,就像是一个技术高手,时时刻刻盯着电流的变化,时刻调整它的状态,确保地铁平稳、安全地运行。
三、电气控制的核心技术:说到这里,可能有人会好奇,电气控制系统到底是怎么做到这么精准的呢?这就不得不提到它的核心技术了。
电气控制系统中有一个重要的组成部分——变频器。
这个“变频器”,可不是普通的“电器”,它是地铁系统的大脑之一。
通过调整电压和频率,变频器能精确控制电动机的转速,保证车速和功率在最合适的状态下运行。
你可以把它想象成一个聪明的“指挥家”,根据不同的需求,调整节奏,保证所有乐器(也就是电动机)都在正确的时间发出美妙的声音。

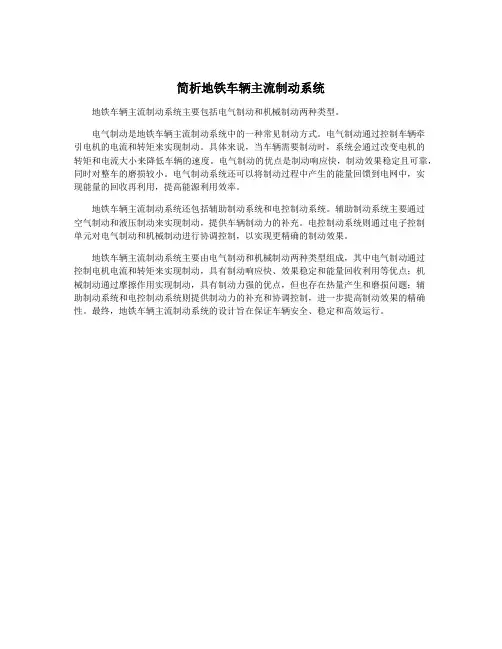

简析地铁车辆主流制动系统
地铁车辆主流制动系统主要包括电气制动和机械制动两种类型。
电气制动是地铁车辆主流制动系统中的一种常见制动方式。
电气制动通过控制车辆牵
引电机的电流和转矩来实现制动。
具体来说,当车辆需要制动时,系统会通过改变电机的
转矩和电流大小来降低车辆的速度。
电气制动的优点是制动响应快,制动效果稳定且可靠,同时对整车的磨损较小。
电气制动系统还可以将制动过程中产生的能量回馈到电网中,实
现能量的回收再利用,提高能源利用效率。
地铁车辆主流制动系统还包括辅助制动系统和电控制动系统。
辅助制动系统主要通过
空气制动和液压制动来实现制动,提供车辆制动力的补充。
电控制动系统则通过电子控制
单元对电气制动和机械制动进行协调控制,以实现更精确的制动效果。
地铁车辆主流制动系统主要由电气制动和机械制动两种类型组成,其中电气制动通过
控制电机电流和转矩来实现制动,具有制动响应快、效果稳定和能量回收利用等优点;机
械制动通过摩擦作用实现制动,具有制动力强的优点,但也存在热量产生和磨损问题;辅
助制动系统和电控制动系统则提供制动力的补充和协调控制,进一步提高制动效果的精确性。
最终,地铁车辆主流制动系统的设计旨在保证车辆安全、稳定和高效运行。
简析地铁车辆主流制动系统【摘要】地铁车辆的制动系统在保障乘客安全和行车平稳性方面起着至关重要的作用。
目前,主流的地铁车辆制动系统包括电阻制动系统、滑行制动系统、再生制动系统、空气制动系统和液压制动系统。
每种系统都有其独特的优势和适用场景。
随着科技的不断发展,主流制动系统也在不断更新迭代,未来的发展趋势将更加智能化和高效化。
在应用前景方面,地铁车辆制动系统将会更加广泛地应用于城市交通领域,为乘客提供更加舒适安全的出行体验。
目前还存在一些需要进一步改进的地方,例如提升制动系统的精确度和稳定性。
制动系统的持续改进和升级将是未来的发展重点。
【关键词】地铁车辆,制动系统,电阻制动系统,滑行制动系统,再生制动系统,空气制动系统,液压制动系统,发展趋势,应用前景,改进。
1. 引言1.1 地铁车辆制动系统的重要性地铁车辆制动系统是地铁列车上非常重要的部分,它直接关系到列车的运行安全和乘客的乘坐舒适度。
地铁车辆制动系统的作用是在列车运行时可以实现准确控制列车的速度和停车距离,确保列车在规定的时间内平稳停车。
制动系统还可以降低列车行驶过程中的能耗,提高能源利用效率,减轻对环境的影响。
在地铁列车运行中,制动系统的稳定性和可靠性是非常重要的。
一旦制动系统出现故障,可能会导致列车无法正常停车或者速度无法控制,从而造成严重的事故。
地铁车辆制动系统的设计和使用必须经过严格的检测和验证,确保其在各种运行条件下都能够可靠运行。
除了安全性和可靠性外,地铁车辆制动系统还对乘客的乘坐舒适度有较大影响。
一个良好的制动系统可以使列车的减速和停车过程更加平稳,减少乘客的不适感。
在地铁车辆设计中,制动系统的优化设计是非常重要的一部分,能够提高乘客的乘坐体验。
1.2 当前地铁车辆主流制动系统的应用地铁作为城市重要的公共交通工具,其安全性和可靠性备受关注。
地铁车辆制动系统是保障地铁运行安全的重要组成部分,不同地区和不同运营商会选择不同类型的制动系统应用于地铁车辆中。
