PSL621(CPU 02)V4.52零序保护及重合闸

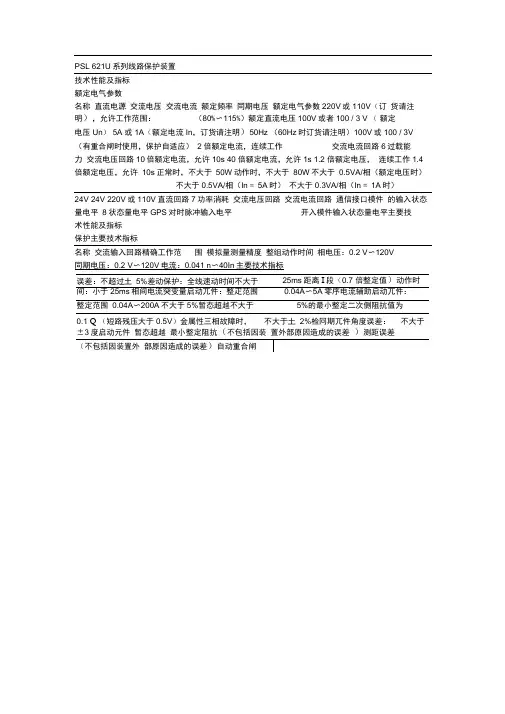

PSL 621U系列线路保护装置技术性能及指标额定电气参数名称直流电源交流电压交流电流额定频率同期电压额定电气参数220V或110V（订货请注明），允许工作范围：（80%〜115%）额定直流电压100V或者100 / 3 V （额定电压Un） 5A 或1A（额定电流In，订货请注明）50Hz （60Hz时订货请注明）100V或100 / 3V （有重合闸时使用，保护自适应）2倍额定电流，连续工作交流电流回路6过载能力交流电压回路10倍额定电流，允许10s 40 倍额定电流，允许1s 1.2 倍额定电压，连续工作1.4 倍额定电压，允许10s正常时，不大于50W动作时，不大于80W不大于0.5VA/相（额定电压时）不大于0.5VA/相（In = 5A时）不大于0.3VA/相（In = 1A时）24V 24V 220V或110V直流回路7功率消耗交流电压回路交流电流回路通信接口模件的输入状态量电平8状态量电平GPS对时脉冲输入电平开入模件输入状态量电平主要技术性能及指标保护主要技术指标名称交流输入回路精确工作范围模拟量测量精度整组动作时间相电压：0.2 V〜120V同期电压：0.2 V〜120V电流：0.041 n〜40In主要技术指标PSL 621U系列线路保护装置（智能站）说明书2 . 2 . 2测控主要技术指标序号1 2 3 4 5 6 7 8名称采样回路精确工作范围电流电压精度功率精度频率精度SOE 分辨率遥信传输延时遥控响应时间遥测传输延时电压：电流：0.2 V〜不超过0.2%不超过0.5% ± 0.01Hz < 1ms < 1s < 1s < 3s2.2.3 光纤接口（1）远方保护接口序号1 2 3 4 名称光纤种类光发射管光纤接口发送功率光接收器5 6 7 接收灵敏功率传输距离光接收器饱和光功率单模，波长1310nm激光二极管（LD）FC-PC -3〜-10dBm Pin Diode < -36dBm专用光纤w 50km > -3dBm光纤接口参数单模，波长1550nm 激光二极管（LD）FC- PC > - 1dBm Pin Diode w -36dBm 工程需要可到100km > -3dBm注：当采用专用光纤通道传输时，在传输距离大于50km，接收功率不够时（接收裕度小于3〜10dB），需在订货时注明，配用1550nm激光器件。

PSL 620D系列数字式电流差动保护装置技术说明书编写王文雄尹秋帆魏建功兰金波审核马文龙批准郭效军V2.22004年4月国电南京自动化股份有限公司*本说明书如有修改，恕不另行通知本技术说明书适用于以下版本的保护程序：PSL62X D差动保护版本： 2.04PSL621D距离保护版本： 4.50PSL621D零序重合闸保护版本： 4.51PSL623D过流零序重合闸保护版本： 4.52PSL626D过流距离重合闸保护版本： 2.80装置修改说明：1．开出自检异常，修改开出检查时间，原来动作检查20us，改为50us，开出返回原来为600us，改为1200us。

2．C T、PT1自检增加打印时带参数的功能。

3．P SL621D距离保护增加一个控制字“距离Ⅲ段合闸加速延时1.5s动作”。

在重合后，带偏移特性的距离Ⅲ段合闸加速可由该控制字选择是否经过1.5s延时动作。

4．P SL621D零序重合闸保护、PSL623D过流零序重合闸保护在重合后加速开放3s。

5．P SL621D零序重合闸保护、PSL623D过流零序重合闸保护增加线路抽取电压断线的判断功能。

6．更改PSL62X D2.00版本差动保护在差流测量值大于4倍定值时保护可能拒动的问题。

7．P SL62XD2.00版本差动保护定值表中原定值项“对侧KCT：本侧KCT”更改为PSL62X D2.04版本差动保护定值表中定值项“CT变比补偿系数”，在定值表中位置下移。

8．P SL62X D2.00版本差动保护定值表中原定值项“突变量固定门槛”更改为PSL62X D2.04版本差动保护定值表中定值项“突变量启动定值”，在定值表中位置上移。

9．P SL62X D2.00版本差动保护定值表中原定值项“零序辅助启动定值”更改为PSL62X D2.04版本差动保护定值表中定值项“零序电流启动定值”，在定值表中位置上移。

10．删除PSL62X D2.00版本差动保护定值表中原定值项“分相差动一线系数”、“分相差动二线系数”、“零序差动制动系数”、“分相差动两线交点”、“零序差动出口延时”。

一、范围本作业指导书适用于固原供电局变电站110kV电压等级各变电站110kV线路保护装置作业程序。

二、引用文件1、DL-408-1991《电业安全工作规程》2、GB 14285—1993 《继电保护和安全自动装置技术规程》3、GB/T 15145—2001《微机线路保护装置通用技术条件》4、DL/T 587—1996《微机继电保护装置运行管理规程》5、中华人民共和国电力行业标准《继电保护及安全自动装置运行管理规程》6、中华人民共和国水利电力部《继电保护及电网安全自动装置检验条例》7、中华人民共和国电力工业部《电力系统继电保护及安全自动装置反事故措施要点》8、能源部电力规划设计管理局NDGJ8-1989《火力发电厂、变电所二次接线设计技术规定》9、GB 50171-1992《电气装置安装工程盘、柜及二次回路接线施工及验收规范》10、国家电力公司《防止电力生产事故的二十五项重点要求》11、厂家提供的技术说明书和调试大纲三、修前准备1、准备工作安排2、作业人员要求3、备品备件4、工器具5、材料6、定置图及围栏图7、危险点分析8、安全措施9、人员分工四、流程图五、作业程序及作业标准（试验记录见附录A）1、开工2、检修电源的的使用3、检修内容和工艺标准六、竣工七、验收记录八、作业指导书执行情况评估附录A（资料性附录）PSL-621C微机线路保护定检试验报告A．1保护屏接线及插件外观检修A．2保护屏上压板检查A．3屏蔽接地检查A．4绝缘测试记录A．5逆变电源检查6软件版本及CRC码检验7零漂值检查8交流回路检查A．9开入接点校验A．10开出接点校验A．11保护定值检验A．11．1 距离保护A．11．1．1相间距离动作时间测试：tI= tII= tII= A．11．1．2 接地距离动作时间测试：tI= tII= tII= A．11．2 零序保护动作时间测试：tI= tII= tII=A．12 整组试验直流电源在额定电压下带断路器传动，在确保检验质量的前提下尽量减少断路器的动作次数，交流电流、电压必需从端子排上通入试验，并按本线路保护展开图的要求，对保护直流回路上的各分支回路(包括直流控制回路、保护回路、出口回路、信号回路及遥信回路)进行认真的传动，检查各回路接线的正确A．13 CT极性及变比检查A．14 室外检查清扫及检查断路器端子箱、螺丝压接检查情况：；A．15 状态检查A．16 终结A．17 六角图测试附录B （资料性附录）现场工作安全技术措施。
