中兴IPRAN设备介绍

PFU，SFU，SRU丌能混插，只能插在各自特定的槽位上。
ZXCTN9000-E产品构架说明硬件说明——9000-8E
前面
ZXCTN9000-E产品构架说明硬件说明——9000-8E
ZXCTN 9000-8E机箱的背面共有10个插槽
– 5个风扇插槽 – 4个电源插槽 – 1个环境监控板插槽（环境监控板为选配）
后面
ZXCTN9000-E产品构架说明硬件说明——9000-8E——电源
ZXCTN 9000-8E的直流电源模块输出-48V DC为系统供电，提供系统2+2冗余备份。直流电源模块后插，采用4个55 A模块，2分区供电，每个分区实现1+1备份供电。
• 输出短路保护功能
•
• • • • • •
空开状态检测及告警上报功能
ZXCTN 9000-3E机箱的正面共有5个插槽
– 3个网络处理板插槽（PFU）是通用的，不线路接口板（PIU）配对使用，从下到上槽位号依次为0-2 – 2个主控板插槽（MPU） PFU，SRU丌能混插，只能插在各自特定的槽位上。
ZXCTN9000-E产品构架说明硬件说明——9000-3E
直流机箱槽位分布——前面
• ZXCTN 6220子架采用横插式结构，分为交换主控时钟板区、业务线卡区、电源板区、风扇区等。ZXCTN 6220子架可以安装到IEC 300 mm深后立柱机柜或ETS 300 mm深后立柱机柜
ZXCTN6300/6200/6220设备V2.0R2高级硬件介绍
• ZXCTN 6220子架插板区的板位排列
交流机箱槽位分布——前面
ZXCTN9000-E产品构架说明硬件说明——9000-3E
ZXCTN 9000-3E直流机箱的背面共有4个插槽

烽火通信IPRAN设备介绍精品PPT课件

TM：在SCU盘上完成。包括流分类和流标记、流量监管（Policing）、流量整形（Shaping）、拥塞管理、队列调度、连接允许功能等。
8
8
系统架构
系统软件架构
RCU应用
RCU应用
网络协议软件
OS及驱板间
动
通信
主备同步通道
网络协议软件
板间 OS及驱
通信
动
背板
信令通道管理通道
B M U
业务盘1 GE或万兆
21
控制及处理模块：检测子框中各机盘是否在位，并将相应的告警上报给网管。从交换盘接收三层信令，同时也向交换盘发送三层信令。实现对环境温度的检测及系统智能风扇控制。完成网元的管理功能，通过嵌入式通信信道完成网元之间互联的功能。具备1+1主备功能系统通信模块及管理模块对设备进行配置管理、故障管理、性能管理和安全管理并存储设备的管理信息。与其它机盘进行通信。实现与网管的互联通信。
主要功能如下: ➢ 交换容量80G ，最大槽位带宽20G。 ➢ 支持FE/GE/10GE接口。 ➢ 支持E1/STM1接口TDM CES业务的结构化仿真模式（CESoPSN）和非结构化
仿真模式（SAToP）。 ➢ 支持同步以太网和1588V2。 ➢ 支持在GE/10GE接口上的MPLS。 ➢ 支持基于IPv4的域内动态路由协议(RIPv1/v2、OSPFv2、ISIS)和域间路由协议
保护：在SCU盘上完成。包括以太网接入链路LAG保护，LSP 1：1保护，多段PW（MS-PW）保护功能。IP FRR，VPN FRR，MPLS TE FRR,LDP FRR,VRRP。
OAM：在SCU上完成BFD，MPLS OAM，802.1ag，802.3ah。

IPRAN设备介绍

ZXCTN9000-E产品构架说明硬件说明——风扇模块
• ZXCTN 9000-8E共有5个风扇模块，并排放置在系统出风口，系统采用抽风散热。冷却空气由设备前下、左右下两侧进入，经由单板和直流电源模块后由风扇在后顶部吹出。
• ZXCTN 9000-5E共有3个风扇模块，摞放在系统出风口，系统采用抽风散热。冷却空气由设备右侧进入，经由单板和直流电源模块后由风扇在后部吹出。
ZXCTN9000-E产品构架说明硬件说明——9000-8E——电源
ZXCTN 9000-8E的直流电源模块输出-48V DC为系统供电，提供系统2+2冗余备份。直流电源模块后插，采用4个55 A模块，2分区供电，每个分区实现1+1备份供电。
• 输出短路保护功能 • 空开状态检测及告警上报功能 • 电压检测及过欠压告警上报功能 • 电流检测上报功能 • 硬件电压告警（OC门） • 电源在位信号 • 实时反馈机箱工作状态 • EMC滤波功能
ZXCTN6300/6200/6220设备V2.0R2高级硬件介绍
• ZXCTN6220设备子架技术指标
ZXCTN9000-E产品构架说明硬件说明——9000-8E
ZXCTN 9000-8E机箱的正面共有12个插槽
– 8个网络处理板插槽（PFU）是通用的，与线路接口板（PIU）配对使用，从左往右槽位号依次为0-7。
• ZXCTN 9000-3E共有2个风扇模块，摞放在系统出风口，系统采用抽风散热；冷却空气由设备右侧进入，经由单板和直流电源模块后由风扇在后部吹出。
• ZXCTN 9000-E的每个风扇模块里有2个双重反转风扇，单风扇失效时支持系统在40℃环境下短期工作。
• ZXCTN 6220子架采用横插式结构，分为交换主控时钟板区、业务线卡区、电源板区、风扇区等。ZXCTN 6220子架可以安装到IEC 300 mm深后立柱机柜或ETS 300 mm深后立柱机柜

01IPRAN系列设备介绍

2800W
1100W
6000W
14U
4U
36U
Copyright © 2008 Huawei Technologies Co., Ltd. All rights reserved.
Page 15
CX600-8 2Tbps 640Gbps 320Gbps 400Mpps 8个LPU、2个SRU, 2 个SFU 2200W 20U
CX600-X8
CX600-X3
CX600-16
15Tbps
1.35Tbps
4Tbps
1.44Tbps
1.08Tbps
2.56Tbps
640Gbps
240Gbps
1.28Tbps
800Mpps
300Mpps
8个LPU、2个SRU, 1 3个LPU、2个MPU 个SFU
1600Mpps
16个LPU、 2个 MPU、 4个SFU
Copyright © 2008 Huawei Technologies Co., Ltd. All rights reserved.
Page 6
ATN 950&910功耗和交叉能力
ATN 950&910功耗如下表
设备类型输入电源值（V）输入电源范围单子架最大功耗（W）最大电流（A）推荐空开值（A）
CX600-X3交流机箱
5U
双主控 3个业务槽位电源1+1备份
风扇1+1备份（同框）
CX600-X3交流机箱高5U 主控板、线卡、电源前维护，风扇后维护
Copyright © 2008 Huawei Technologies Co., Ltd. All rights reserved.

IPRAN-培训课件

案例二：IPRAN设备的配置与调试
总结词
IPRAN设备配置与调试的要点
详细描述
介绍IPRAN设备的配置与调试的基本要点，包括接口配置、IP地址配置、路由协议配置、MPLS配置等关键配置项。
总结词
IPRAN设备配置与调试的实践操作
详细描述
通过实际案例，演示如何进行IPRAN设备的配置与调试，包括设备连接、接口配置、路由协议验证等实际操作步骤。
IPRAN支持多种传输速率和接口类型，可根据实际需求选择合适的传输技术。
03
CATALOGUE
IPRAN设备的安装与配置
IPRAN设备的选择与部署
01
02
03
设备选择
根据网络规模、业务需求和预算等因素，选择适合的IPRAN设备类型和型号。
设备部署
规划设备布局，确定设备安装位置，确保设备安全、稳定运行。
IPRAN的通信协议具有高可靠性、低延迟等特点，可满足不同业务的需求。
IPRAN的路由协议
IPRAN采用动态路由协议，可根据网络状况实时调整路由路径，确保数据传输的可靠性和稳定性。
IPRAN支持多种路由协议，如OSPF、BGP等，可根据实际需求选择合适的路由协议。
IPRAN的传输技术
IPRAN采用光传送网（OTN）技术，可实现高速、大容量的数据传输。
详细描述
IPRAN技术采用了IP/MPLS的快速收敛和故障恢复机制，能够提供高可靠性和低时延的网络服务。同时，由于其基于IP/MPLS的传输技术，IPRAN可以提供高带宽和灵活的扩展性，满足未来移动通信网络不断增长的需求。
IPRAN技术的应用场景
要点一
总结词
IPRAN技术适用于大型城市的地铁、高铁、高速公路等场景，以及大型企业、园区和高校等室内场景。

华为IPRAN基础培训.pptx

进行PTN网络的规模建设，实现TD数据业务承载
IP RAN PTN MSTP
由于LTE需求， PTN需要三层功能
采用PTN核心层支持三层的方案，继续集采
Page 10
分组传送技术路线选择分析
业务需求
LTE/LTEA
高起点建网，一步到位
IPRA N
IP业务
PTN升级路线
IPRAN路线
3.5G 2G/3G 2G/3G
业务割接
PTN （静态方案）
IP-RAN （动态方案）
使用网管完成基础配置。网管和设备通道通过网关网元与非网关网元的私有协议自动打通
使用网管完成基础配置。网管和设备DCN通道通过DHCP方式的自动打通
通过网管实现端到端业务下发
通过网管实现端到端业务下发
网管提供设备，端口，业务的性能采集和呈现
MSTP
MSTP：（muti-service transport platform）多业务传送平台
PTN
IP/MPLS
PTN：（packet transport network），分组传送网络
IP/MPLS：（Internet protocl ）互联网协议，为路由器的主要协议，综合业务承载网络
经过调研，现有MSTP网络资源够用，认为分组技术不成熟，暂不进行建设
启动分组网试商用，IP RAN/PTN都有建设，摸索经验
大力发展3G启动分组研究，由传输专业操作，考虑到综合承载需要，三层功能成为必须，既定IP RAN方向
启动分组设备采购，涉及123个本地网，全部采用IP RAN组网方案
U P E
Page 4
控制层业务模型可靠性可维护性安全性

第6讲 IPRAN典型设备

风扇1+1备份（同框）电源1+1备份
华为B2路由器——CX600-X3 CX600-X3交流机箱
5U
双主控 3个业务槽位电源1+1备份
风扇1+1备份（同框）
CX600-X3交流机箱高5U 主控板、线卡、电源前维护，风扇后维护
华为B2路由器——CX600-X8
①
②② ④③
⑥
⑥
⑦⑦
⑧⑧ ⑧ ⑧
CX600-X3 1.35Tbps 1.08Tbps 240Gbps
CX600-16 4Tbps 2.56Tbps 1.28Tbps
CX600-8 2Tbps 640Gbps 320Gbps
转发性能槽位数
功耗高度
1600Mpps
800Mpps
300Mpps
16个LPU、 2个MPU、8个LPU、2个SRU, 1 3个LPU、2个MPU
华为A2路由器——ATN950B
适合300 深标准传输机柜：442mm(W)×220mm(D)×2U(H,1U=44.45mm )；
2U
ATN950B
Power Model
10 Slot 11
9 FAN
CXPB Slot 7 Slot 5：10GE/E1/cSTM-1 Slot 3：4GE/10GE/E1/cSTM-1 Slot1：4GE/8GE/E1/cSTM-1
4U 3 Slots
华为B/ER路由器——CX600
CX600-X16
CX600-X8
CX600-X3
CX600-16
CX600-8
特性背板带宽交换容量端口容量
CX600-X16 30Tbps 2.56Tbps 1.28Tbps

3、IP RAN华为设备介绍1

集成40G交换网单元的SRUA411
1. 扳手 5. AUX 9. LINK/ACT 2. CLK/Serial 6. CONSOLE 10. CF OFL（Offline）按钮 14. RESET 18. RUN指示灯 3. CLK/1PPS 7. MGMT-ETH 11. CF卡 15. ALM指示灯 19. ACT主备指示灯 4. CLK/TOD 8. CTL-ETH-SFP 12. CF卡指示灯 16. OFL（Offline）按钮 20. MGMT-ETH LINK指示灯
17. OFL（Offline）18. RUN指示灯灯 21. MGMT-ETH ACT指示灯
19. ACT主备指示 20. MGMT-ETH 灯 LINK指示灯
部件 OFL按钮 OFL指示灯（红色） RUN运行灯（绿色） ALM告警灯（红色） ACT主备灯（绿色） Reset按钮 CF ACT读写指示（绿色）
直流电源：PEM板
X8分区供电示意图：相同颜色的单板所在区域为同一分区
交流电源框正面
反面
空气开关配置：直流供电：原则上要求4路空开均不小于70A 交流供电：原则上要求4路空开均不小于20A 不能满足的话，则需要根据实际情况进行特殊配电处理
3
网络运营部
硬件介绍-CX600-X8-散热
CX600-X16分为上下两框，风道为前进后出的风道形式。上框进风口位于系统前面单板区的上方，出风口位于系统后面单板区的上方，下框倒置。上下两个框分开散热。设备中间为SFU插板区，该区的进风口在机箱左侧，SFU插板区上面两个槽位从左侧进风，到右侧后向上与上框的气流汇合；SFU插板区下面两个槽位从左侧进风，到右侧后向下与下框的气流汇合。
CF OFL按钮 SFP LINK/ACT指示灯 MGMT-ETH LINK指示灯（绿色）（以太网口自带） MGMT-ETH ACT指示灯(黄色)（以太网口自带）

《IPRAN培训》课件

《IPRAN培训》PPT课件
欢迎来到《IPRAN培训》PPT课件。本课程将带您深入了解IPRAN培训的目的、简介、重点、内容、方法、案例和效果，让您成为IPRAN培训的专家。
IPRAN培训的目的
1 拓展知识
培养学员对于IPRAN的全面了解，包括概念、原理和应用。
2 提升技能
增强学员在IPRAN设计、配置和故障处理方面的能力。
企业用户
一家大型企业通过IPRAN培训，打造了高效的内部通信网络，提高了员工之间的协作效率。
政府机构
一家政府机构通过IPRAN培训，实现了各部门之间信息的畅通和数据的安全传输。
IPRAN培训的效果
1 技术提升
学员在IPRAN设计、配置和故障处理方面的能力显著提升。
2 项目成果
通过应用所学知识，学员成功实施了多个IPRAN项目，取得了较好的业绩。
IPRAN培训的内容
网络架构
深入介绍IPRAN的网络架构，包括边界网关和汇聚网关的功能和部署。
路由协议
详细讲解IPRAN常用的路由协议，如OSPF和BGP的原理和配置。
链路保护
介绍IPRAN中的链路保护机制，如RSTP和MPLS-TP 的实现和应用。
故障排除
演示IPRAN故障排除的方法和工具，帮助学员快速定位和解决网络故障。
3 推动发展
促进PRAN在网络建设和优化中的广泛应用，推动行业创新和发展。
IPRAN简介
IPRAN（IP Radio Access Network）是一种基于IP技术的无线接入网络，用于连接无线基站和核心网络。它具有高带宽、低时延和高可靠性的特点，成为现代无线通信的关键技术。
IPRAN培训的重点

PTN与IPRAN教学课件-PTN典型设备

1480 ~ 1580
-15 ~ -8
-3 ~ 2
-3 ~ 2
-28
-28
-28
-8
-8
-8
Ve-4.2 1480 ~ 1580
-3 ~ 2 -34 -13
常用单板
• 1 处理类单板 • 2 接口类单板 • 3 波分类单板 • 4 交叉及系统控制类单板 • 5 电源及风扇类单板
波分类单板
波分类单板
1
处理业务类型 A: ATM AS: 带SAR功能的ATM C: 通道化POS M: 多协议
面板接口密度 L: 16路E1/T1、3路E3/DS3、1路STM-N D: 32路E1/T1、6路E3/DS3、2路STM-N Q: 63路E1/T1、12路E3/DS3、4路STM-N O: 8路STM-N H: 16路STM-N
第2讲 PTN典型设备
目录
一华为PTN设备二中兴PTN设备
华为OptiX PTN 产品族概览
BTS
TDM E1
Node B
IMA E1
FE LTE
GE
Wimax
chSTM-1
VPN
接入
PTN910
• E1
• FE/GE
• Copper
1U
• MW
• chSTM-1
PTN950
• E1
• FE/GE
风扇 Slot 39
XX CC SS
SSSSSSSS
llllllllS S
ooooooool
l
tttttttto o
12345678t
t
9 10
走线区
风扇 Slot 40
SSSSSSSS llllllll oooooooo tttttttt 11111111 12345678

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

– 2个交换网板插槽（SFU）。 – 2个路由交换板插槽（SRU），每个SRU由一个主控单元MPU和一个
交换单元SFU组成。
PFU，SFU，SRU不能混插，只能插在各自特定的槽位上。
ZXCTN9000-E产品构架说明硬件说明——9000-8E
前面
ZXCTN9000-E产品构架说明硬件说明——9000-8E
兼容220 V AC和240 V DC 必选件输入，输出-53.5 V DC / 50 A
提供电流电压等检测功必选件能，支持RS485和以太网两种接口
数量 1 4或6 1
备注
插框支持直流 240 V DC输入和交流输入
不同厂家的模块不要求实现混插
ZXCTN9000-E产品构架说明硬件说明——9000-8E——电源
• 子架的第二排槽位，利用转换架，既可支持小板也可支持大板。其它槽位均只支持小板。
ZXCTN6300/6200/6220设备V2.0R2高级硬件介绍
• ZXCTN6220设备单板命名和槽位列表
ZXCTN6300/6200/6220设备V2.0R2高级硬件介绍
• ZXCTN6220设备单板命名和槽位列表
• PSU4、PSU5、PSU6 为B路供电。
• 如整流模块数量小于 6台，空余槽位可安装假面板。
1. 电源插箱 2. A路整流模块（PSU1~3）3. 输入控制断路器 4. 监控模块（PMU） 5. B路整流模块（PSU4~6）
ZXCTN9000-E产品构架说明硬件说明——9000-8E
后面
数量 1 4或6 1
备注
插框支持直流 240 V DC输入和交流输入
不同厂家的模块不要求实现混插
ZXCTN9000-E产品构架说明硬件说明——9000-8E——电源
ZXCTN9000-E产品构架说明硬件说明——9000-8E——电源
ZXCTN 9000-8E交流供电分区示意图
• PSU1、PSU2、PSU3 为A路供电；
ZXCTN9000-E产品构架说明硬件说明——9000-8E——电源
产品组成电源插框整流模块监控模块
型号规格
支持两种配置，整流器 2+2和整流器3+3配置
必选件/ 选件
必选件
兼容220 V AC和240 V DC 必选件输入，输出-53.5 V DC / 50 A
提供电流电压等检测功必选件能，支持RS485和以太网两种接口
• 输出短路保护功能 • 空开状态检测及告警上报功能 • 电压检测及过欠压告警上报功能 • 电流检测上报功能 • 硬件电压告警（OC门） • 电源在位信号 • 实时反馈机箱工作状态 • EMC滤波功能
ZXCTN9000-E产品构架说明硬件说明——9000-8E——电源
ZXCTN 9000-8E直流供电分区示意图
IPRAN设备介绍

ZXCTN6130设备高级硬件介绍

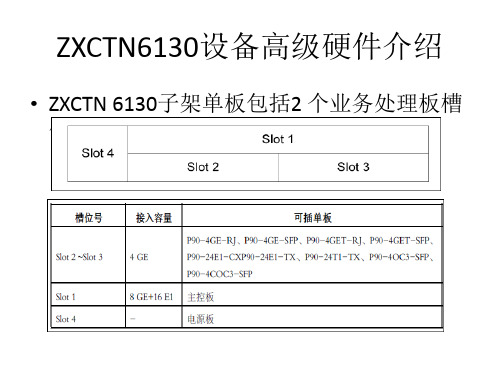

• ZXCTN 6130子架单板包括2 个业务处理板槽位，1 个主控板槽位，1 个电源板槽位
