气动辅助元件

在气动系统中，常见的问题包括气路故障、漏气、压力不稳定等。为了解决这些问题，需要定期维护和检查气 动辅助元件，确保其正常运行和性能。
结论与总结
通过本课件，您应该对气动辅助元件有了更深入的了解。它们在气动系统中起着至关重要的作用，为工业自动 化和生产提供了支持。希望这些知识对您有所帮助！
4. 气管连接件
气管连接件用于连接气缸、气动阀和气源处理 元件等，提供气体的传递和接口。常见的连接 件有接头、快速插拔接头等。
适用领域
气动辅助元件广泛应用于各种工业领域，包括制造业、食品加工、化工、纺 织、靠的 解决方案。
常见问题及解决方案
气动辅助元件的定义
气动辅助元件是指配备在气动系统中的各种部件，用于实现气动能量与工作 部件之间的转换、控制和传递。
气动系统的重要性
气动系统具有高效、可靠、节能的特点，被广泛应用于工业自动化领域。气动辅助元件是气动系统中不可或缺 的组成部分，为系统的正常运行和工作部件提供支持。
主要的气动辅助元件
《气动辅助元件》PPT课 件
在这个PPT课件中，我们将探讨气动领域最重要的主题之一：气动辅助元件。 通过本课件，您将了解到气动辅助元件的定义、其在气动系统中的重要性， 以及一些常见的气动辅助元件和应用领域。让我们开始吧！
概述
气动辅助元件是指在气动系统中起到辅助作用的组件。它们可以增强气动系 统的功能、提高性能，并且在各种工业和商业应用中广泛使用。
1. 气缸
气缸是气动系统中常见的执行元件，用于产生 线性运动。它通常由气缸筒、活塞、活塞杆、 密封件等部件组成。
3. 气源处理元件
气源处理元件用于净化和调压气体，确保气动 系统正常运行。它包括过滤器、减压阀、润滑 器等。
2. 气动阀

压缩空气站的净化流程装置（图10-1 ）
二、空气压缩机 气动系统的动力源，把电机输出的机械能转换成气压能输送
给气动系统。 种类：（按工作原理分）容积式、速度式（叶片式）两种。 （1）容积式压缩机——压缩机内部的工作容积被缩小来提高气 体压力，使单位体积内气体的分子密度增加而形成的。
具体有：活塞式、膜片式和螺杆式。 （2）速度式压缩机——气体分子在高速流动时突然受阻而停滞 下来提高气体压力，使动能转化为压力能而达到的。
油雾器在使用中一定要垂直安装，可以单独使用。也可以 空气过滤器、减压阀和油雾器三件联合使用，组成气源调节装置 （通常称气动三大件），使之具有过滤、减压和油雾的功能。 联合使用时，顺序为空气过滤器—减压阀—油雾器（不能颠 倒） 。 安装注意：气源调节装置 应尽量靠近气动设备附近， 距离不应大于５cm。
五、储气罐 作用：消除压力波动，保证输出气流的连续性；储存一定数量 的压缩空气，调节用气量或以备发生故障和临时需要应急使用， 进一步分离压缩空气中的水分和油分。 结构：圆筒状焊接结构，有立式和卧式两种，以立式居多。 储气罐的容积Vc选择：以空气压缩机每分钟 的排气量q为依据进行选择，即： （1）当q<6.0m3/min时，取Vc=1.2m3； （2）当q=6.0~30m3/min时，取Vc=1.2~4.5m3； （3）当q>30m3/min时，取Vc=4.5m3。
具体有：离心式和轴流式等。 使用最广泛的是活塞式压缩机。
§11.2气源净化装置
一、空气过滤器 在空气进入压缩机之前，必须经过空气过滤器。
过滤原理——根据固体物质和空气分子的大小和质量不同，利用惯性、阻 隔和吸附的方法将灰尘和杂质与空气分离。 空气过滤器组成：壳体和滤芯 工作原理：压缩空气从输入口进入，被引入 旋风叶子1，并产生强烈旋转。空气中较大的 水、油滴和灰尘依靠自身的惯性与存水杯3的 内壁碰撞，并分离沉到杯底。微粒灰尘和雾 状水汽则由滤芯2滤除。为防止气体旋转将存 水杯中积存的污水卷起，在滤芯下部设有挡水 板4。

气动元件符号大全气动元件符号是指在气动系统中使用的各种元件的图形符号，它们是气动系统中不可或缺的一部分。

了解和掌握气动元件符号对于工程师和技术人员来说非常重要，因此本文将为大家介绍气动元件符号的相关知识，希望能对大家有所帮助。

1. 气源处理元件符号。

气源处理元件是气动系统中的重要组成部分，它包括空气过滤器、减压阀、油雾器等。

在气源处理元件符号中，空气过滤器的符号为一个矩形，上面有一个三角形，代表过滤器的进气口，而下面有一个矩形，代表过滤器的出气口。

减压阀的符号为一个矩形，上面有一个箭头，代表进气口，下面有一个带压力表的矩形，代表出气口。

油雾器的符号为一个矩形，上面有一个箭头，代表进气口，下面有一个带油滴的矩形，代表出气口。

2. 执行元件符号。

执行元件是气动系统中的另一个重要组成部分，它包括气缸、气动阀等。

气缸的符号为一个长方形，上面有一个三角形，代表气缸的进气口，下面有一个带斜线的长方形，代表气缸的出气口。

气动阀的符号有多种，常见的是一个长方形，上面有一个箭头，代表进气口，下面有两个带斜线的长方形，代表两个出气口。

3. 控制元件符号。

控制元件是气动系统中的控制部分，它包括手动阀、电磁阀等。

手动阀的符号为一个长方形，上面有一个手柄，代表手动操作，下面有一个带箭头的长方形，代表出气口。

电磁阀的符号为一个长方形，上面有一个带斜线的长方形，代表进气口，下面有一个带线圈的长方形，代表电磁操控。

4. 连接元件符号。

连接元件是气动系统中的连接部分，它包括接头、管件等。

接头的符号为一个圆形，上面有一个带箭头的短线，代表进气口，下面有一个带箭头的短线，代表出气口。

管件的符号为一个矩形，上面有一个带箭头的短线，代表进气口，下面有一个带箭头的短线，代表出气口。

5. 辅助元件符号。

辅助元件是气动系统中的辅助部分，它包括压力表、流量控制阀等。

压力表的符号为一个圆形，上面有一个带刻度的指针，代表压力测量，下面有一个带箭头的短线，代表进气口。

2、消声器 功用： 功用：排除压缩气体高速通过气动元件排 到大气时产生的刺耳 噪声污染。 噪声污染。 结构： 39是膨胀 结构：图9-39是膨胀 干涉吸收型消声器。 干涉吸收型消声器。
工作原理 气流经过对称斜孔分成多束进入扩散室 后膨胀，减速后与反射套碰撞， A后膨胀，减速后与反射套碰撞，然后反射 在消声器中心处，气流束互相撞击、 到B室，在消声器中心处，气流束互相撞击、 干涉。当两个声波相位相反时， 干涉。当两个声波相位相反时，使声波的 振幅相互减弱达到消耗声能的目的。 振幅相互减弱达到消耗声能的目的。最后 声波通过消声器内壁的消声材料， 声波通过消声器内壁的消声材料，残余声 能由于消声材料的细孔相摩擦而变成热能， 能由于消声材料的细孔相摩擦而变成热能， 再次达到降低声强的效果。 再次达到降低声强的效果。
空气压缩机
2、后冷却器 功用：将压缩机排出的压缩气体温度 功用： 120—150℃降至40 50℃， 150℃降至40—50℃ 由120 150℃降至40 50℃，使其中 水汽、油雾汽凝结成水滴和油滴， 水汽、油雾汽凝结成水滴和油滴，以 便经除油器析出。 便经除油器析出。 分类： 分类：后冷却器一般采用水冷换热装 其结构形式有：列管式、 置，其结构形式有：列管式、散热片 管套式、蛇管式和板式等。其中， 式，管套式、蛇管式和板式等。其中， 蛇管式冷却器最为常用。 蛇管式冷却器最为常用。

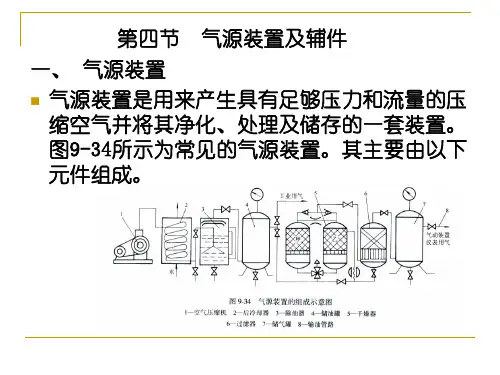

第四节 气源装置及辅件 一、 气源装置 气源装置是用来产生具有足够压力和流量的压 缩空气并将其净化、处理及储存的一套装置。 缩空气并将其净化、处理及储存的一套装置。 34所示为常见的气源装置 所示为常见的气源装置。 图9-34所示为常见的气源装置。其主要由以下 元件组成。 元件组成。
1、空气压缩机 功用：将机械能转变为气体压力能的 功用： 装置，是启动系统的动力源。 装置，是启动系统的动力源。 分类：活塞式，膜片式、螺杆式， 分类：活塞式，膜片式、螺杆式，其 中气压系统最常使用的机型为活塞式 压缩机。 压缩机。 在选择空气压缩机时， 在选择空气压缩机时，其额定压力≥工 作压力， 作压力，其流量应等于系统设备最大 耗气量并考虑管路泄露等因素。 耗气量并考虑管路泄露等因素。
