SA1030型数字频率特性测试仪的原理与应用

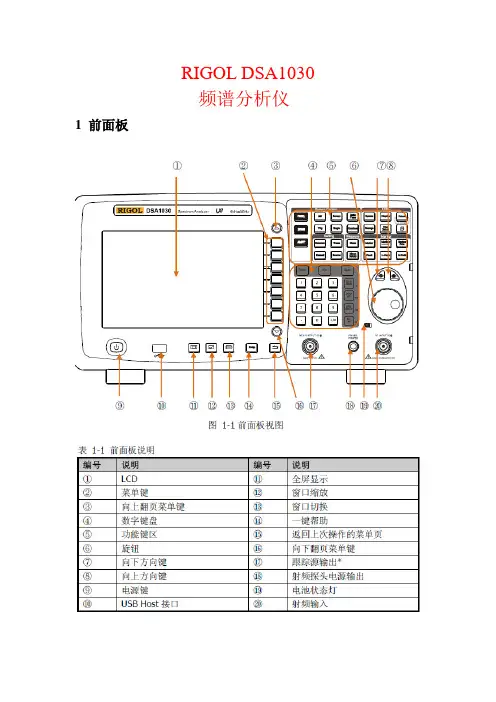

RIGOL DSA1030频谱分析仪1 前面板1.1.2 前面板按键背灯前面板中的部分按键在使用过程中背灯的亮灭或颜色表示频谱仪处于特定的工作状态。

下面将列举可能出现的状态。

1. AutoTune按AutoTune 键将其点亮，频谱仪将在全频段内扫描信号，找出幅度最大的信号，并将该信号移到屏幕中心。

扫描完毕，背灯熄灭。

2. Single、ContinueSingle 和Continue 键灯亮时分别表示扫描方式是单次或者连续。

3. Meas*Meas 测量功能中有任一功能打开时，键灯点亮；所有功能关闭时，键灯熄灭。

4. Source*Source 功能打开时，键灯点亮；关闭时，键灯熄灭。

1.2用户界面1.3 在线帮助系统在线帮助系统对于前面板上每个功能按键以及菜单软键，都提供了相关帮助信息。

用户在操作仪器过程中可以随时查看任意键的相关帮助。

1. 获取在线帮助的方法按下Help 键，屏幕中央将弹出如何获取帮助的提示。

再按下希望获取帮助的按键，屏幕中央将出现该键的帮助信息。

2. 帮助的翻页操作当帮助信息为多页显示时，通过上、下方向键和旋钮可获得上一页或下一页的帮助信息。

3. 关闭当前的帮助信息当屏幕中显示帮助信息时，用户按下面板上的任意按键（除上、下方向键和旋钮），将关闭当前显示的帮助信息。

4. 获取菜单按键的帮助信息按下Help 键，屏幕中央将弹出帮助信息显示窗口。

按下F1~F7 键，显示窗口将分别显示菜单键所对应菜单项的帮助信息。

5. 获取任意功能按键的帮助信息按下Help 键，屏幕中央将弹出帮助信息显示窗口。

按下任意功能键，显示窗口将显示按键本身的功能帮助信息。

1.4 测量正弦信号频谱仪最常见的测量任务之一是测量信号的频率和幅值。

下面的例子中，使用信号发生器（如RIGOL DG3101A）输出100 MHz，-10 dBm 的正弦信号作为被测信号。

操作步骤：1. 设备连接将信号发生器的信号输出端连接到频谱仪前面板的RF INPUT 50Ω射频输入端。

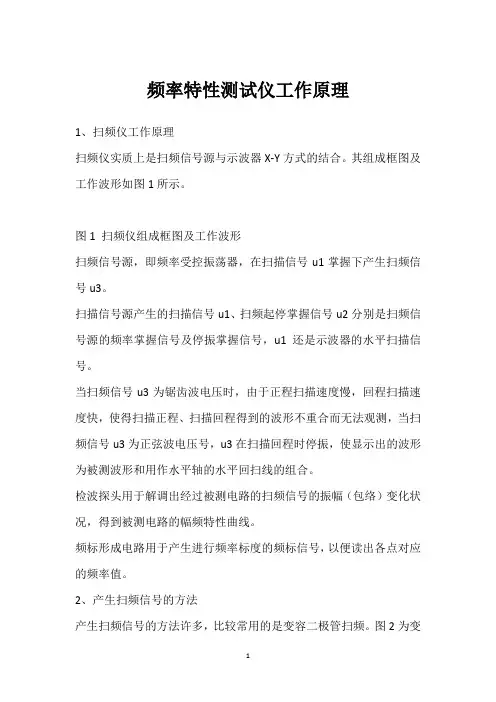

频率特性测试仪工作原理1、扫频仪工作原理扫频仪实质上是扫频信号源与示波器X-Y方式的结合。

其组成框图及工作波形如图1所示。

图1 扫频仪组成框图及工作波形扫频信号源，即频率受控振荡器，在扫描信号u1掌握下产生扫频信号u3。

扫描信号源产生的扫描信号u1、扫频起停掌握信号u2分别是扫频信号源的频率掌握信号及停振掌握信号，u1还是示波器的水平扫描信号。

当扫频信号u3为锯齿波电压时，由于正程扫描速度慢，回程扫描速度快，使得扫描正程、扫描回程得到的波形不重合而无法观测，当扫频信号u3为正弦波电压号，u3在扫描回程时停振，使显示出的波形为被测波形和用作水平轴的水平回扫线的组合。

检波探头用于解调出经过被测电路的扫频信号的振幅（包络）变化状况，得到被测电路的幅频特性曲线。

频标形成电路用于产生进行频率标度的频标信号，以便读出各点对应的频率值。

2、产生扫频信号的方法产生扫频信号的方法许多，比较常用的是变容二极管扫频。

图2为变容二极管扫频振荡器原理图，其中VT1组成电容三点式振荡器，变容二极管VD1、VD2与L1、L2及VT1的结电容组成振荡回路，C1为隔直电容，L3为高频扼流圈。

调制信号经L3同时加至变容管VD1、VD2的两端，当调制电压随时间作周期性变化时，VD1、VD2结电容的容量也随之变化，从而使振荡器产生扫频信号。

图 2 变容二极管扫频振荡器原理图变容二极管变容二极管：又称“可变电抗二极管”。

是一种利用PN结电容（势垒电容)与其反向偏置电压Vr的依靠关系及原理制成的二极管。

所用材料多为硅或砷化镓单晶，并采纳外延工艺技术。

反偏电压愈大，则结电容愈小。

主要参量是：零偏结电容、零偏压优值、反向击穿电压、中心反向偏压、标称电容、电容变化范围（以皮法为单位）以及截止频率等，对于不同用途，应选用不同C和Vr特性的变容二极管，如有专用于谐振电路调谐的电调变容二极管、适用于参放的参放变容二极管以及用于固体功率源中倍频、移相的功率阶跃变容二极管等。

一、实验背景随着科学技术的不断发展，电子设备在各个领域的应用越来越广泛。

频率特性作为电子设备的重要性能指标之一，对于设备的设计、调试和维护具有重要意义。

为了深入了解频率特性，我们开展了频率特性实验，通过实验验证理论知识，提高实践操作能力。

二、实验目的1. 理解频率特性的基本概念和原理；2. 掌握频率特性的测试方法；3. 分析频率特性对电子设备性能的影响；4. 培养实际操作能力，提高综合素质。

三、实验原理频率特性是指电子设备对输入信号的频率响应能力。

频率特性通常用幅频特性、相频特性和群延迟特性来描述。

幅频特性表示设备在不同频率下输出信号的幅度变化；相频特性表示设备在不同频率下输出信号的相位变化；群延迟特性表示设备在不同频率下输出信号的延迟时间。

四、实验过程1. 实验准备：首先，了解实验原理和仪器设备，熟悉实验步骤和注意事项。

实验仪器包括信号发生器、示波器、频谱分析仪等。

2. 实验步骤：（1）搭建实验电路，连接信号发生器、示波器和频谱分析仪；（2）调整信号发生器，输出不同频率的正弦波信号；（3）观察示波器显示的输出信号，记录幅度、相位和延迟时间；（4）利用频谱分析仪分析输出信号的频谱，得到幅频特性和相频特性；（5）重复步骤（2）至（4），获取不同频率下的频率特性数据。

3. 数据处理与分析：将实验数据整理成表格，绘制幅频特性曲线、相频特性曲线和群延迟特性曲线。

分析曲线特点，判断频率特性对电子设备性能的影响。

五、实验结果与分析1. 幅频特性曲线：在实验中，我们发现随着频率的增加，输出信号的幅度逐渐减小。

这说明该电子设备在高频段性能较差，可能存在信号衰减现象。

2. 相频特性曲线：实验结果显示，随着频率的增加，输出信号的相位逐渐滞后。

这表明该电子设备在处理高频信号时，存在相位延迟现象。

3. 群延迟特性曲线：从实验数据可以看出，随着频率的增加，输出信号的群延迟逐渐增大。

这说明该电子设备在高频段存在明显的群延迟现象。

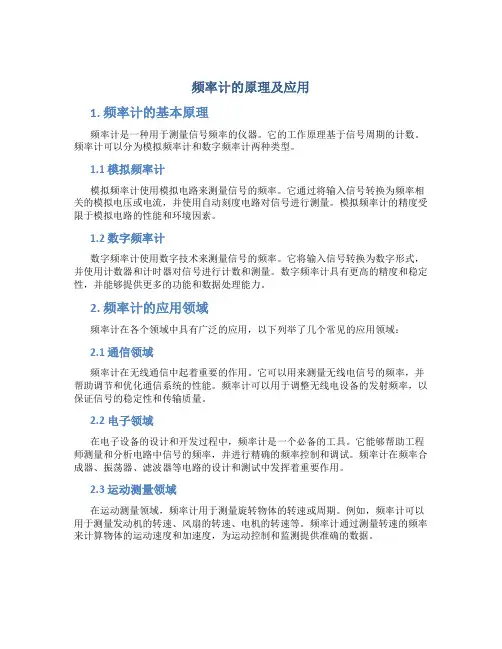

频率计的原理及应用1. 频率计的基本原理频率计是一种用于测量信号频率的仪器。

它的工作原理基于信号周期的计数。

频率计可以分为模拟频率计和数字频率计两种类型。

1.1 模拟频率计模拟频率计使用模拟电路来测量信号的频率。

它通过将输入信号转换为频率相关的模拟电压或电流，并使用自动刻度电路对信号进行测量。

模拟频率计的精度受限于模拟电路的性能和环境因素。

1.2 数字频率计数字频率计使用数字技术来测量信号的频率。

它将输入信号转换为数字形式，并使用计数器和计时器对信号进行计数和测量。

数字频率计具有更高的精度和稳定性，并能够提供更多的功能和数据处理能力。

2. 频率计的应用领域频率计在各个领域中具有广泛的应用，以下列举了几个常见的应用领域：2.1 通信领域频率计在无线通信中起着重要的作用。

它可以用来测量无线电信号的频率，并帮助调节和优化通信系统的性能。

频率计可以用于调整无线电设备的发射频率，以保证信号的稳定性和传输质量。

2.2 电子领域在电子设备的设计和开发过程中，频率计是一个必备的工具。

它能够帮助工程师测量和分析电路中信号的频率，并进行精确的频率控制和调试。

频率计在频率合成器、振荡器、滤波器等电路的设计和测试中发挥着重要作用。

2.3 运动测量领域在运动测量领域，频率计用于测量旋转物体的转速或周期。

例如，频率计可以用于测量发动机的转速、风扇的转速、电机的转速等。

频率计通过测量转速的频率来计算物体的运动速度和加速度，为运动控制和监测提供准确的数据。

2.4 实验室研究领域频率计在科学实验室中也被广泛应用。

它可以用于测量和研究不同物理量的频率变化，如光的频率、声音的频率、电磁波的频率等。

频率计在物理、化学、生物等科学领域的研究中起到了关键的作用，提供了实验数据的准确性和可靠性。

3. 使用频率计的注意事项在使用频率计时，需要注意以下几点：3.1 符合工作范围使用频率计时，需要确保所测量信号的频率在频率计的工作范围内。

如果信号频率超出了频率计的测量范围，可能会导致测量结果不准确或无法测量。

频率特性测试仪的使用一,实验目的1,了解频率特性测试仪的工作原理和结构;2,了解调谐放大器的幅频特性;3,掌握正确设置频率特性测试仪的各项参数;4,掌握频率特性测试仪的实际操作和应用方法;二,实验设备及器材1,频率特性测试仪(以BT3系列为例) 1台2,电缆探头 1套3,隔直电容(510pF),隔离电阻各1只4,电源及附属设备 1套5,被测网络(中频放大器) 1套6,连接线若干三,实验原理(说明)1,频率特性测试仪的工作原理频率特性测试仪(简称扫频仪),主要用于测量网络的幅频特性.它是根据扫频法的测量原理设计而成的.简单地说,就是将扫频信号源和示波器的X-Y显示功能结合在一起,用示波管直接显示被测二端网络的频率特性曲线,是描绘网络传递函数的仪器.这是一种快速,简便,实时,动态,多参数,直观的测量仪器,广泛地应用于电子工程等领域.例如,无线电路,有线网络等系统的测试,调整都离不开频率特性测试仪.频率特性测试仪主要由扫频信号发生器,频标电路以及示波器等组成,其组成框图如图6-4中的虚线框内所示.检波探头(扫频仪附件)是扫频仪外部的一个电路部件,用于直接探测被测网络的输出电压,它与示波器的衰减探头外形相似(体积稍大),但电路结构和作用不同,内藏晶体二级管,起包络检波作用.由此可见,扫频仪有一个输出端口和一个输入端口:输出端口输出等幅扫频信号,作为被测网络的输入测试信号;输入端口接收被测网络经检波后的输出信号.可见,在测试时频率特性测试仪与被测网络构成了闭合回路.扫频信号发生器是组成频率特性测试仪的关键部分,它主要由扫描电路,扫频振荡器,稳幅电路和输出衰减器构成.它具有一般正弦信号发生器的工作特性,输出信号的幅度和频率均可调节.此外它还具有扫频工作特性,其扫频范围(即频偏宽度)也可以调节.测量时要求扫频信号的寄生调幅尽可能小.2,频率特性测试仪的应用(1)检查示波器部分检查项目有辉度,聚焦,垂直位移和水平宽度等.首先接通电源,预热几分钟,调节"辉度,聚焦,Y轴位移",使屏幕上显示度适中,细而清晰,可上下移动的扫描基线. (2)扫频频偏的检查:调整频偏旋钮,使最小频偏为±0.5MHz,最大频偏为±7.5MHz.(3)输出扫频信号频率范围的检查:将输出探头与输入探头对接,每一频段都应在屏幕上显示一矩形方框.频率范围一般分三档:0～75MHz,75～50MHz,150～300MHZ,用波段开关切换.(4)检查内,外频标检查内频标时,将"频标选择"开关置"1MHZ"或"10MHZ"内频标,在扫描基线上可出现1MHZ或10MHZ的菱形频标,调节"频标幅度"旋钮,菱形频标幅度发生变化,使用时频标幅度应适中,调节"频偏"旋钮,可改变各频标间的相对位置.若由外频标插孔送入标准频率信号,在示波器上应显示出该频率的频标.(5)零频标的识别方法频标选择放在"外接"位置,"中心频率"旋钮旋至起始位置,适当旋转时,在扫描基线上会出现一只频标,这就是零频标.零频标比较特别,将"频标幅度"旋钮调至最小仍出现.(6)检查扫频信号寄生调幅系数用输出探头和输入探头分别将"扫频信号输出"和"Y轴输入"相连,将"输出衰减"的粗细衰减旋钮均置0Db,选择内频标(如1MHZ),在屏幕上会出现一个以基线为零电平的矩形图形,调整中心频率度盘,扫频信号和频标信号都会移动,调节显示部分各旋钮,使图形便于观测,记下最大值A,最小值B,则扫频信号寄生调幅系数为M=(A-B)/(A+B)×100%要求在整个波段内,m7.5%.(7)检查扫频信号非线性系数"频标选择"开关置于"1MHZ",调节"频率偏移"为7.5MHZ,记下最低,最高频率与中心频率f0的几何距离A,B,则扫频信号非线性系数为γ=(A-B)/(A+B)×100%要求在整个波段内,r20%.(8)"1MHZ"或"10MHZ"频标的识别方法找到零频标后,将波段开关置于"Ι","频标幅度"旋钮调至适当位置,将频标选择放在"1MHZ"位置,则零频标右边的频标依次为1MHZ,2MHZ… ….将频标选择放在"10MHZ"位置,则零频标右边的频标依次为10MHZ,20MHZ… …,两大频标之间频率间隔10MHZ,大频标与小频标之间频率间隔5MHZ.(9)波段起始频标的识别方法"频标幅度"旋钮调至适当位置,频标选择放在"10MHZ","频率偏移"最小.将波段开关置∏,旋转"中心频率"旋钮,使扫描基线右移,移动到不能再移的位置,则屏幕中对应的第一只频标为70MHZ,从左到右依次为80MHZ, ……,150MHZ.将波段开关置Ш,则屏幕中对应的第一只频标为140MHZ,识别频标方法相同.(10)扫频信号输出的检查:将两个输出衰减均置于0dB.将输出探头与输入检波探头对接(即将两个探头的触针和外皮分别连在一起).这时,在扫频仪的荧光屏上应能看到一个由扫描基线和扫描信号线组成的长方图形.然后调整中心频率刻度盘,随着中心频率的变化,扫描信号线和频标都随着移动.要求在整个频段内的扫描信号线没有明显的起伏和畸变.并检查扫描信号的输出衰减和Y轴增益钮是否起作用.2,频率特性测试仪的使用注意事项(1)测量时,输出电缆和检波探头的接地线诮尽量短,切忌在检波头上加接导线;被测网络要注意屏蔽,否则易引起误差.(2)当被测网络输同端带有直流电位时,Y轴输放应选用AC耦合方式,当被测网络输入端带有直流电位时,应在扫频输出电缆上串接容量较小的隔直电容.(3)正确选择探头和电缆..BT-3测试仪附有四种探头及电缆:①输入探头(检波头):适于被测网络输出信号未经过检波电路时与Y轴输入相连.②输入电缆:适于被测网络输出信号已经过检波电路时与Y轴输入相连.③开路头:适于被测网络输入端为高阻抗时,将扫频信号输出端与被测网络输入相连.④输出探头(匹配头):适于被测网络输入端具有75特性阻抗时,将扫频信号输出端与被测网络输入相连.四,实验预习要求。

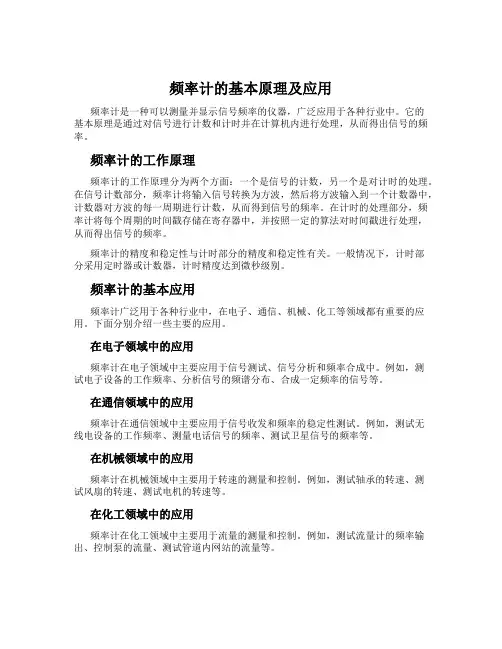

频率计的基本原理及应用频率计是一种可以测量并显示信号频率的仪器，广泛应用于各种行业中。

它的基本原理是通过对信号进行计数和计时并在计算机内进行处理，从而得出信号的频率。

频率计的工作原理频率计的工作原理分为两个方面：一个是信号的计数，另一个是对计时的处理。

在信号计数部分，频率计将输入信号转换为方波，然后将方波输入到一个计数器中，计数器对方波的每一周期进行计数，从而得到信号的频率。

在计时的处理部分，频率计将每个周期的时间戳存储在寄存器中，并按照一定的算法对时间戳进行处理，从而得出信号的频率。

频率计的精度和稳定性与计时部分的精度和稳定性有关。

一般情况下，计时部分采用定时器或计数器，计时精度达到微秒级别。

频率计的基本应用频率计广泛用于各种行业中，在电子、通信、机械、化工等领域都有重要的应用。

下面分别介绍一些主要的应用。

在电子领域中的应用频率计在电子领域中主要应用于信号测试、信号分析和频率合成中。

例如，测试电子设备的工作频率、分析信号的频谱分布、合成一定频率的信号等。

在通信领域中的应用频率计在通信领域中主要应用于信号收发和频率的稳定性测试。

例如，测试无线电设备的工作频率、测量电话信号的频率、测试卫星信号的频率等。

在机械领域中的应用频率计在机械领域中主要用于转速的测量和控制。

例如，测试轴承的转速、测试风扇的转速、测试电机的转速等。

在化工领域中的应用频率计在化工领域中主要用于流量的测量和控制。

例如，测试流量计的频率输出、控制泵的流量、测试管道内网站的流量等。

频率计的优缺点频率计的优点很明显，首先，它的精度高、稳定性好，可以满足各种场合的测量需求；其次，频率计采用数字技术，易于自动化和集成，提高了工作的效率和可靠性。

然而，频率计的缺点也十分明显，它的测量范围和最大测量频率有限，一般在数百兆赫兹以内，无法测量高频和微弱信号；此外，频率计受到环境温度和电源噪声等因素的影响，影响其稳定性和准确性。

结语总体来说，频率计是一种非常重要的测量仪器，在各种行业中都有重要的应用。

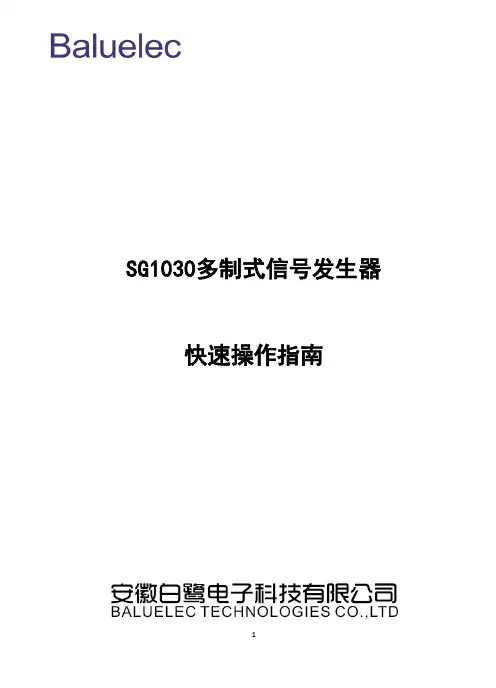

SG1030多制式信号发生器快速操作指南1前言非常感谢您选择安徽白鹭电子科技有限公司的SG1030多制式信号发生器！我们将以您的满意为追求，为您提供高品质的测量仪器。

提供满意的产品和服务是我们对用户的承诺，我们竭诚欢迎您的垂询，联系方式：服务咨询：*************技术支持：*************传真：*************地址：安徽省合肥市高新区文曲路8号网址：本手册介绍了SG1030多制式信号发生器用途、性能特性、使用方法、注意事项等内容，以帮助您尽快熟悉和掌握仪器的操作方法和使用要点。

为方便您熟练使用该仪器，请仔细阅读本手册，并按照手册指导操作。

由于时间紧迫和笔者水平有限，本手册错误和疏漏之处在所难免，恳请各位用户批评指正！对于因我们的工作失误给您造成的不便我们深表歉意。

2一般安全概要了解下列安全性预防措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产品。

为避免可能的危险，请务必按照规定使用本产品。

使用正确的电源线只允许使用所在国家认可的本产品专用电源线。

查看所有终端额定值为避免起火和过大电流的冲击，请查看产品上所有的额定值和标记说明，请在连接产品前查阅产品手册以了解额定值的详细信息。

使用合适的过压保护确保没有过电压（如由雷电造成的电压）到达该产品，否则操作人员可能有遭受电击的危险。

请勿开盖操作请勿在仪器外壳打开或固定螺钉松动时运行本产品。

怀疑产品出故障时，请勿进行操作如果您怀疑本产品出现故障，请联络白鹭电子授权的维修人员进行检测。

任何维护、调整或零件更换必须由白鹭电子授权的维修人员执行，如私自拆机将会导致保修期内无法保修。

保持产品良好通风本产品为便携式仪器，散热面积小，通风不良会引起仪器温度升高，进而引起仪器不能正常工作或损坏。

使用时应保持良好的通风，定期检查通风口和风扇。

请勿在潮湿环境下操作为避免仪器内部电路短路或发生电击的危险，请勿在潮湿环境下操作仪器。

请勿在易燃易爆的环境下操作为避免仪器损坏或人身伤害，请勿在易燃易爆的环境下操作仪器。

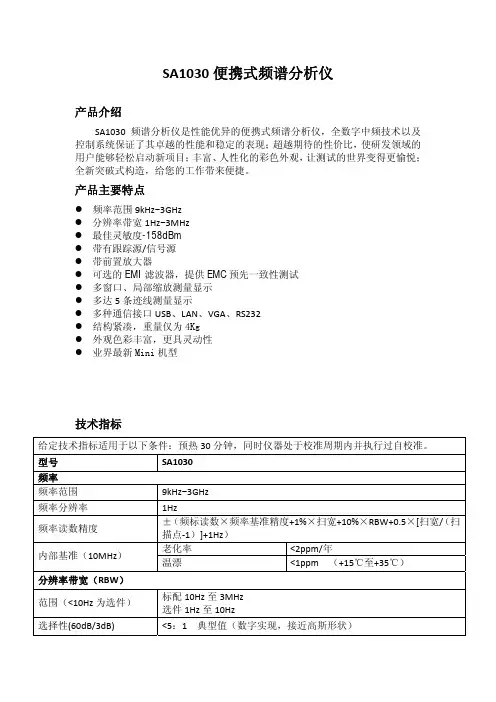

SA1030便携式频谱分析仪产品介绍SA1030频谱分析仪是性能优异的便携式频谱分析仪，全数字中频技术以及控制系统保证了其卓越的性能和稳定的表现；超越期待的性价比，使研发领域的用户能够轻松启动新项目；丰富、人性化的彩色外观，让测试的世界变得更愉悦；全新突破式构造，给您的工作带来便捷。

产品主要特点z频率范围9kHz~3GHzz分辨率带宽1Hz~3MHzz最佳灵敏度-158dBmz带有跟踪源/信号源z带前置放大器z可选的EMI滤波器，提供EMC预先一致性测试z多窗口、局部缩放测量显示z多达5条迹线测量显示z多种通信接口USB、LAN、VGA、RS232z结构紧凑，重量仅为4Kgz外观色彩丰富，更具灵动性z业界最新Mini机型技术指标给定技术指标适用于以下条件：预热30分钟，同时仪器处于校准周期内并执行过自校准。

型号 SA1030频率频率范围 9kHz~3GHz频率分辨率 1Hz频率读数精度 ±（频标读数×频率基准精度+1%×扫宽+10%×RBW+0.5×[扫宽/（扫描点‐1）]+1Hz）老化率 <2ppm/年内部基准（10MHz）温漂 <1ppm （+15℃至+35℃） 分辨率带宽（RBW）范围（<10Hz为选件） 标配10Hz至3MHz 选件1Hz至10Hz选择性(60dB/3dB) <5：1 典型值（数字实现，接近高斯形状）精度 <5% 典型值视频带宽（VBW） 10Hz至3MHz显示平均噪声电平（1Hz分辨率带宽）频率 前放关 前放开100kHz <‐100dBm <‐120dBm1 MHz 至10 MHz <‐130dBm <‐150dBm10 MHz至1GHz <‐135 dBm <‐155dBm1GHz 至3GHz <‐130 dBm <‐150dBm相位噪声频偏30kHz时为‐90dBc/Hz频偏1MHz时为‐110 dBc/Hz扫描时间非零扫宽 10ms至3000s零扫宽 1ms至3000s扫描模式 连续，单次频率计数器（选件）计数器分辨率 1Hz、10Hz、100Hz、1kHz计数器不确定度 频率读数×频率基准精度+计数分辨率幅度精度（20℃至30℃）综合幅度精度（90%） 输入信号范围0dBm至‐50dBm，±1.5dB幅度最大安全输入电平 +27dBm最大直流输入电压 50Vdc输入衰减器范围 0 至 39 dB，步进为3dB1dB压缩点 +7dBm杂散和剩余响应TOI（三阶截断点） >30MHz +13dBmSHI（二阶截断点） +30dBm输入相关杂散信号 <‐60dBc剩余响应 <‐85dBm信号发生器（选件）频率范围 100kHz至3GHz输出功率 ‐30dBm至0dBm，步进为1dB跟踪源 100kHz至3GHz ±3dB 输出平坦度信号源 150MHz至3GHz ±3dB 输入/输出射频输入 N型阴性（50Ω）USB USB 2.0（主机端），USB1.1（设备端）LAN 10/100 Base‐T，RJ‐45连接器RS232 9引脚 D‐SUB（阳头）输入功率0dBm至 +10dBm 基准输入/出 10MHz，BNC阴头输出功率0dBm±2dBVGA 640*480，60Hz 15引脚 D‐SUB（阴头） GPIB 需USB‐GPIB选件 IEEE‐488总线连接器AM/FM解调 耳机插孔常用参数内部数据存储器 128MB显示器 6.5英寸TFT LCD 液晶屏最大重量 4 kg尺寸 330(W)×163(H)×165(D)工作温度 0℃至 +40℃存储温度 ‐20℃至 +70℃输入电压范围 110V~220VAC±15%电源 AC频率范围功耗 50Hz至60Hz 最大20W订货信息配置 描述 订货号主机 便携式频谱分析仪 SA1030CD光盘（用户手册、编程手册）附件电源线（交流输入）前置放大器 SA1000-PASA1000信号发生器 SA1000-TG1Hz分辨率带宽 SA1030-RBWAM/FM解调 SA1000-AMAPC上位机软件 PC SpectrumEMI近场探头套件 ANT01鉴频特性测试模块套件 FD100高频 RFID卡测试装置 FD200GPIB USB-GPIB选件便携箱 SA1000-BXB配件包 SA Utility Kit。

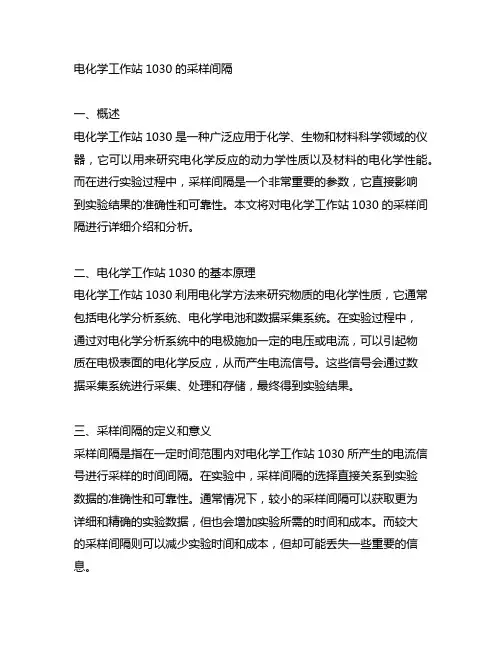

电化学工作站1030的采样间隔一、概述电化学工作站1030是一种广泛应用于化学、生物和材料科学领域的仪器，它可以用来研究电化学反应的动力学性质以及材料的电化学性能。

而在进行实验过程中，采样间隔是一个非常重要的参数，它直接影响到实验结果的准确性和可靠性。

本文将对电化学工作站1030的采样间隔进行详细介绍和分析。

二、电化学工作站1030的基本原理电化学工作站1030利用电化学方法来研究物质的电化学性质，它通常包括电化学分析系统、电化学电池和数据采集系统。

在实验过程中，通过对电化学分析系统中的电极施加一定的电压或电流，可以引起物质在电极表面的电化学反应，从而产生电流信号。

这些信号会通过数据采集系统进行采集、处理和存储，最终得到实验结果。

三、采样间隔的定义和意义采样间隔是指在一定时间范围内对电化学工作站1030所产生的电流信号进行采样的时间间隔。

在实验中，采样间隔的选择直接关系到实验数据的准确性和可靠性。

通常情况下，较小的采样间隔可以获取更为详细和精确的实验数据，但也会增加实验所需的时间和成本。

而较大的采样间隔则可以减少实验时间和成本，但却可能丢失一些重要的信息。

四、影响电化学工作站1030采样间隔的因素1. 实验目的：不同的实验目的对采样间隔有不同的要求。

比如对于研究快速电化学反应的实验，一般需要选择较小的采样间隔来捕捉反应过程的细节；而对于研究缓慢电化学反应的实验，则可以选择较大的采样间隔来节省实验时间和成本。

2. 电化学反应速率：电化学反应的快慢对采样间隔的要求也有影响。

快速电化学反应需要较小的采样间隔，以确保不会错过反应过程中的重要信息；而缓慢电化学反应则可以选取较大的采样间隔。

3. 仪器和设备的性能：电化学工作站1030本身的性能也会对采样间隔的选择产生影响。

一些高性能的仪器可以提供更高的采样频率，从而获取更为精确的实验数据。

4. 实验成本和时间：采样间隔的选择还需考虑实验的成本和时间。

通常情况下，较小的采样间隔会增加实验所需的时间和成本，而较大的采样间隔则可以节省时间和成本。

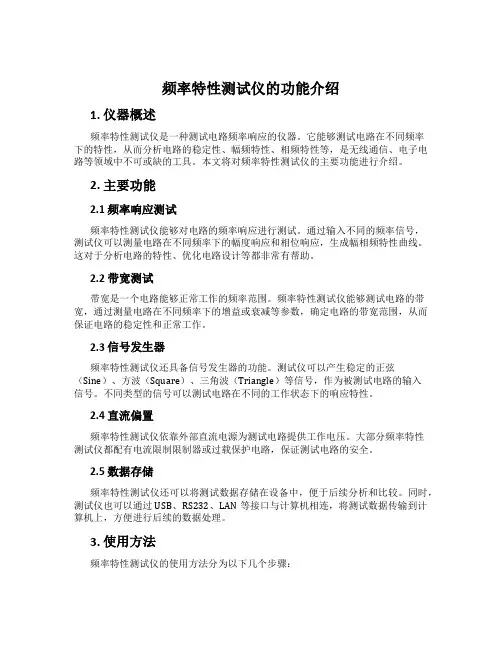

频率特性测试仪的功能介绍1. 仪器概述频率特性测试仪是一种测试电路频率响应的仪器。

它能够测试电路在不同频率下的特性，从而分析电路的稳定性、幅频特性、相频特性等，是无线通信、电子电路等领域中不可或缺的工具。

本文将对频率特性测试仪的主要功能进行介绍。

2. 主要功能2.1 频率响应测试频率特性测试仪能够对电路的频率响应进行测试。

通过输入不同的频率信号，测试仪可以测量电路在不同频率下的幅度响应和相位响应，生成幅相频特性曲线。

这对于分析电路的特性、优化电路设计等都非常有帮助。

2.2 带宽测试带宽是一个电路能够正常工作的频率范围。

频率特性测试仪能够测试电路的带宽，通过测量电路在不同频率下的增益或衰减等参数，确定电路的带宽范围，从而保证电路的稳定性和正常工作。

2.3 信号发生器频率特性测试仪还具备信号发生器的功能。

测试仪可以产生稳定的正弦（Sine）、方波（Square）、三角波（Triangle）等信号，作为被测试电路的输入信号。

不同类型的信号可以测试电路在不同的工作状态下的响应特性。

2.4 直流偏置频率特性测试仪依靠外部直流电源为测试电路提供工作电压。

大部分频率特性测试仪都配有电流限制限制器或过载保护电路，保证测试电路的安全。

2.5 数据存储频率特性测试仪还可以将测试数据存储在设备中，便于后续分析和比较。

同时，测试仪也可以通过USB、RS232、LAN等接口与计算机相连，将测试数据传输到计算机上，方便进行后续的数据处理。

3. 使用方法频率特性测试仪的使用方法分为以下几个步骤：1.连接测试电路并设置测试参数。

2.连接设备与电脑，并设置数据传输参数。

3.开始测试。

4.保存测试数据。

5.根据数据分析测试结果。

4. 结语频率特性测试仪作为电子电路和无线通信领域的重要工具，可以帮助工程师更好地了解电路的表现和特性，提升电路设计的效率和准确性。

熟练掌握频率特性测试仪的使用方法，对于电子电路工程师来说是非常重要的。

第六章频率特性测试仪及其应用早期频率特性的测量用逐点测绘的方法来实现。

在整个测量过程中，应保持输入到被测网络信号的幅度不变，记录不同频率下相应输出的电压，根据所得到的数据，就可以在坐标纸上描绘出该网络的幅频特性曲线。

显然，这种方法不仅操作繁锁、费时，而且有可能因测量频率间隔不够密而漏掉被测曲线上的某些细节，使得到的曲线不够精确。

扫频测量法是将等幅扫频信号加至被测电路输入端，然后用示波器来显示信号通过被测电路后振幅的变化。

由于扫频信号的频率是连续变化的，在示波器屏幕上可直接显示出被测电路的幅频特性。

扫频信号发生器扫描电压发生器（扫描信号）通用电子示波器被测电路峰值检波器（扫频XY信号）图6-1 扫频法测量电路的幅频特性扫频测量法的仪器连接如图6-1所示。

扫描电压发生器一方面为示波器X轴提供扫描信号，一方面又用来控制等幅振荡的频率，使其产生按扫描规律频率从低到高周期性重复变化的扫频信号输出。

扫频信号加至被测电路，其输出电压由峰值检波器检波，以反映输出电压随频率变化的规律。

扫频法利用扫描电压连续自动地改变频率，利用示波器直观地显示幅度随频率的变化，与点频测量法相比较，由于扫频信号频率是连续变化的，不存在测试频率的间断点，因此不会漏掉突变点，且能够观察到电路存在的各种冲激变化，如脉冲干扰等。

调试电路过程中，可以一边调整电路元件，一边观察显示的曲线，随时判明元件变化对幅频特性产生的影响，迅速查找电路存在的故障。

扫频仪又称频率特性图示仪，这是将扫频信号源及示波器的X-Y显示功能结合为一体，并增加了某些附属电路而构成的一种通用电子仪器，用于测量网络的幅频特性。

一、扫频仪的基本工作原理扫频仪的原理方框图如图6-2所示。

扫描电压发生器产生的扫描电压既加至X轴，又加至扫频信号发生器，使扫频信号的频率变化规律与扫描电压一致，从而使得每个扫描点与扫频信号输出的频率有一一对应的确定关系。

扫描信号的波形可以是锯齿波，也可以是正弦波，因为光点的水平偏移与加至X 轴的电压成正比，即光点的偏移位置与X轴上所加电压有确定的对应关系，而扫描电压与扫频信号的输出瞬时频率又有一一对应关系，故X轴相应地成为频率坐标轴。

频率特性测试仪
频率特性测试仪（Frequency Response Analyzer）是一
种用于测试电子设备的频率响应特性的仪器。

它可以评估
电子设备在不同频率下的信号传输和处理能力，从而帮助
工程师优化设备的性能。

频率特性测试仪通常由以下组件组成：
1. 信号源：产生一定频率范围内的信号，用于输入被测设备。

2. 传感器或探针：用于测量被测设备的输出信号。

3. 信号处理单元：对输入和输出信号进行处理和分析，以
获取频率响应特性的数据。

4. 显示器或计算机接口：显示和记录频率响应的测量结果。

使用频率特性测试仪时，首先需要将信号源连接到被测设
备的输入端，然后将传感器或探针连接到被测设备的输出
端。

在测试过程中，信号源会逐渐改变频率，并测量被测设备的输出信号的振幅和相位。

根据这些测量结果，可以绘制出被测设备的频率响应曲线，从而评估设备在不同频率下的性能。

频率特性测试仪广泛应用于电子设备的研发、制造和维护过程中，例如音频和视频设备、功放器、滤波器、放大器等。

它可以帮助工程师发现设备的频率响应问题，优化设计或诊断故障。

SA1000系列数字频率特性测试仪简介本书的内容涵盖SA1000系列数字频率特性测试仪SA1000数字频率特性测试仪是国内首台采用DDS（直接数字合成器）作为频率源，DSP、CPLD、微处理器进行控制的全数字电路数字频率特性测试仪。

该仪器提供了简单而功能明晰的前面板，按健、旋钮及屏幕中文菜单方便操作；彩色液晶屏视觉舒适，可直接显示标记位置的频率值、增益值、相位值；具有完成测量所需的高性能指标和强大功能，可帮助用户更快的完成测试任务。

完善的数据处理功能及GPIB/USB/RS232接口便于和计算机组成自动测试系统及打印测试结果，使用户更快、更清晰的观察和分析被测对象的特性和参数。

本仪器可完成20Hz~额定频率范围内任意频率段的频率扫描功能，可以完成幅频特性、相频特性、S参数和鉴频特性的测量。

扫频方式可任意设置，如线性、对数、点频等。

SA1×××A不具有相频测试功能，SA1×××D具有鉴频测试功能，SA1×××C具有S参数测试功能和鉴频测试功能， SA1×××E具有输出信号直流偏置功能。

本仪器体积小、重量轻、功耗低、便于携带。

注：×××表示产品频率范围的最大值。

SA1000 系列数字频率特性测试仪用户使用指南SA1000 系列数字频率特性测试仪及附件（代装箱单）1．SA1×××数字频率特性测试仪 1台 2．1.5米三芯电源线1条3．RS232接口电缆（有RS232接口时） 1条4．GPIB接口电缆（有GPIB接口时）1条5．USB接口电缆（有USB接口时）1条6．USB接口软件光盘（有USB接口时）1张7．双夹线2条8．《用户使用指南》1本SA1000 系列数字频率特性测试仪用户使用指南SA1000 系列数字频率特性测试仪选件 1．GPIB（IEEE-488）测量仪器标准接口2．USB通用串行总线接口3．温补晶振，稳定度：±(5×10-7)/日 4．外标频输入接口SA1000 系列数字频率特性测试仪用户使用指南本书概要快速入门------------------------------------------------- 4第一章帮助您快速掌握数字频率特性测试仪的基本使用方法。

频率特性测试仪及其应用
周美珍
【期刊名称】《《家庭电子》》
【年(卷),期】2003(000)006
【摘要】频率特性测试仪简称扫频仪。

该仪器可用于测试各种带通、带组滤波器的幅频特性;可测试电视机高频头、图像中放、伴音中放电路的增益和幅频特性曲线;可测试AFT电路、伴音鉴频器的工作特性;还可测试声表面波滤波器、陶瓷滤波器及石英晶体、LC回路的频率特性。

借助扫频仪维修电视机的“软”故障,例如灵敏度低、清晰度差。

【总页数】2页(P38-39)
【作者】周美珍
【作者单位】
【正文语种】中文
【中图分类】TM935.23
【相关文献】
1.DDS器件AD9851在频率特性测试仪中的应用 [J], 熊建国;卢威
2.数字频率特性测试仪在教学中的典型应用 [J], 娄建安;冯卫;谭玉生
3.点阵液晶显示器在便携式频率特性测试仪中的应用 [J], 陆静;徐钊
4.频率特性测试仪及其应用 [J], 周美珍
5.数字频率特性测试仪在教学中的典型应用 [J], 娄建安;冯卫;谭玉生
因版权原因，仅展示原文概要，查看原文内容请购买。

SA1030型数字频率特性测试仪的原理与应用6 SA1030 型数字频率特性测试仪的原理与应用6.1 概述SA1030 型数字频率特性测试仪采用直接数字合成器（DDS）作为频率源，采用DSP、CPLD、微处理器进行控制和信号处理的数字频率特性测试仪。

该仪器能够产生20Hz£0MHz的扫频信号，可同时完成电子电路的幅频特性和相频特性的测量。

测量曲线显示于彩色液晶屏上，并以数字显示出标记点的频率、幅度、相位值，清晰美观。

扫频信号的幅度、扫频范围以及扫频方式（线性、对数、点频等），可根据测量需要自行设置。

该仪器通过中文菜单完成各项操作，简单方便。

SA1030 型数字频率特性测试仪配备RS232接口（位于后面板），GPIB、USB接口作为选件供用户选择，便于连接计算机组成自动测试系统，同时能够方便地打印测量结果。

6.2 SA1030 型数字频率特性测试仪的组成及工作原理SA1030 型数字频率特性测试仪的组成框图如图6.1 所示。

微处理器（MCU）通过接口电路和键盘接收各种控制命令，控制显示电路显示特性曲线和测量数据。

以数字信号处理器（DSP ）为核心组成测试电路，它接收MCU的控制命令，控制DDS产生等幅扫频信号，控制扫频信号的幅度、输入信号的幅度以及特性参数的产生。

DDS 输出的等幅扫频信号经输出电路加至被测电路的输入端，作为被测电路的信号源。

被图6.1 SA1030 频率特性测试仪组成框图测电路的输出信号经过输入电路，处理后送到检波电路，取出该输出信号在不同频率下的幅度数据经DSP处理后送至MCU,控制显示电路显示出被测电路的幅频特性和相频特性曲线以及各种测量数据。

SA1030 型数字频率特性测试仪采用直接数字合成的新技术产生扫频电压信号，其原理与传统的振荡器产生波形信号完全不同。

它是以高精度频率源作基准，用数字合成的方法产生带有波形信息的数据流，再经过数模转换器变换成模拟电压。

6.3 SA1030 型数字频率特性测试仪的主要技术指标SA1030 型数字频率特性测试仪的主要技术指标如下。

SA1030型数字频率特性测试仪的原理与应用6 SA1030 型数字频率特性测试仪的原理与应用6.1 概述SA1030 型数字频率特性测试仪采用直接数字合成器（DDS）作为频率源，采用DSP、CPLD、微处理器进行控制和信号处理的数字频率特性测试仪。

该仪器能够产生20Hz£0MHz的扫频信号，可同时完成电子电路的幅频特性和相频特性的测量。

测量曲线显示于彩色液晶屏上，并以数字显示出标记点的频率、幅度、相位值，清晰美观。

扫频信号的幅度、扫频范围以及扫频方式（线性、对数、点频等），可根据测量需要自行设置。

该仪器通过中文菜单完成各项操作，简单方便。

SA1030 型数字频率特性测试仪配备RS232接口（位于后面板），GPIB、USB接口作为选件供用户选择，便于连接计算机组成自动测试系统，同时能够方便地打印测量结果。

6.2 SA1030 型数字频率特性测试仪的组成及工作原理SA1030 型数字频率特性测试仪的组成框图如图6.1 所示。

微处理器（MCU）通过接口电路和键盘接收各种控制命令，控制显示电路显示特性曲线和测量数据。

以数字信号处理器（DSP ）为核心组成测试电路，它接收MCU的控制命令，控制DDS产生等幅扫频信号，控制扫频信号的幅度、输入信号的幅度以及特性参数的产生。

DDS 输出的等幅扫频信号经输出电路加至被测电路的输入端，作为被测电路的信号源。

被图6.1 SA1030 频率特性测试仪组成框图测电路的输出信号经过输入电路，处理后送到检波电路，取出该输出信号在不同频率下的幅度数据经DSP处理后送至MCU,控制显示电路显示出被测电路的幅频特性和相频特性曲线以及各种测量数据。

SA1030 型数字频率特性测试仪采用直接数字合成的新技术产生扫频电压信号，其原理与传统的振荡器产生波形信号完全不同。

它是以高精度频率源作基准，用数字合成的方法产生带有波形信息的数据流，再经过数模转换器变换成模拟电压。

6.3 SA1030 型数字频率特性测试仪的主要技术指标SA1030 型数字频率特性测试仪的主要技术指标如下。

频率特性测试仪简介频率特性测试仪是一种广泛应用于电子领域的测试仪器，用于测量电路或设备在不同频率下的响应特性。

它可以帮助工程师和技术人员分析电路的性能，发现问题并进行故障排查。

频率特性测试仪广泛用于电子设备研发、生产制造、电信通信、无线电调试等领域。

工作原理频率特性测试仪通过输入不同频率的信号，测量电路或设备的响应特性。

它主要分为两个部分：信号源和测量设备。

信号源是频率特性测试仪的重要组成部分，它可以产生不同频率、不同幅度的信号。

一般来说，信号源采用稳定的正弦波信号，可以通过控制频率、幅度和相位等参数来模拟实际工作条件下的信号输入。

测量设备用于接收和分析信号源输出的信号。

它包括信号接收电路、滤波器、放大器等组件，可以测量信号在不同频率下的振幅、相位、频率响应等特性，并输出相应的数据。

主要功能频率特性测试仪具有以下主要功能：1.频率范围测量：可以测量的频率范围通常从几赫兹到数百兆赫兹不等，不同型号的测试仪器有不同的测量范围。

2.振幅测量：可以测量信号在不同频率下的振幅变化，帮助分析电路的增益特性或衰减特性。

3.相位测量：可以测量信号在不同频率下的相位差，用于分析电路或设备的相位响应。

4.频率响应测量：可以测量电路或设备在不同频率下的频率响应曲线，揭示其在不同频率下的工作特性。

5.自动测试：一些高级的频率特性测试仪还具有自动测试功能，可以通过设置测试参数和测试条件，自动进行测试并生成测试报告。

应用领域频率特性测试仪在以下应用领域具有广泛的应用：1.电子设备研发：用于测试新开发的电子设备在不同频率下的性能，并进行优化和改进。

2.生产制造：用于生产线上对电子设备进行频率特性测试，确保产品质量和性能稳定。

3.通信领域：用于测试无线电设备、通信设备等在不同频率下的工作特性。

4.无线电调试：用于无线电设备的频率校准、调试和故障排查。

5.特定行业的应用：例如声学领域或其他需要测量频率响应的领域。

总结频率特性测试仪是一种用于测量电路或设备在不同频率下的响应特性的测试仪器。

SA1000系列频率特性测试仪产地: 石家庄尺寸: 330 ×155×293 mm重量: 3.8kg扫频信号源采用直接数字合成技术内置检波器，无需检波头扫描方式：线性、对数、点频5.7"TFT 彩色液晶显示中文菜单可直接显示光标位置的频率值、幅度值、相位值可同时显示最多四个光标标配RS232接口选配GPIB、USB接口可选购阻抗匹配器SA1000C系列可测量网络的S11，S21参数及驻波比扫频图示仪BT-15 型频率范围：0.5---1000MHz, 11 个波段。

扫频宽度：各档的0.1---100% 连续可调。

扫频线性：全扫频≤ 3：1。

输出幅度：0.4Vrms±10%（50Ω 负载），0.3Vrms±10%（75Ω 负载）。

输出平坦度：<±0.5dB/0.5 ---1000MHz; <±0.25dB/ 每波段。

残余调频：≤±20KHz（1-3 档）；≤± 50KHz（其余各档）。

输出衰减：0---70dB.1dB 步进。

精度： ±( 0.2+0.01A )dB。

A为衰减量。

频标：现状或脉冲，50/10 或/MHz复合频标对数显示动态范围：60dB。

驻波比电桥方向性：>35dB扫频仪BT3C一、概述BT3C 型频率特性测试仪是利用示波管直接显示被测设备的频率响应曲线的仪器，本仪器为BT3 型频率特性测试仪系列产品，由于采用晶体管，集成电路，因此本仪器与BT3 型相比较则具有功耗，尺寸小，重量轻，输出电压高，寄生调幅小，扫频非线性系统数小，衰减器精度高，频谱纯度好，不分波段扫频，显示灵敏度高等特点。

用它可测定无线电设备（如宽带放大器、雷达接收机的中频放大器、高频放大器、电视机的共公通道、伴音通道、视频通道以及滤波器等有源和无源器四端网络）的频率特性。

配用TB4-75 型驻波电桥，可以测量器件的驻波特性，配用3890型扫频测试对数放大器可以测量器件的阻带特性，特别适用于电视机用声表面波滤波器的生产与测试。
