2号主变低压套管更换三措

2号主变A相低压套管更换组织、安全和技术措施批准：复审：初审：编写：神华国华惠电二〇一一年三月2号主变A相低压套管更换组织、安全和技术措施1、编写目的2010年10月4日至10月22日，我公司2号机组C级检修期间，发现#2主变A相低压套管瓷瓶上部两片伞群的边沿存在破损现象，为彻底消除设备安全隐患，提高2号主变运行可靠性，计划于此次#2机组检查性修理期间，安排对该缺陷套管进行更换。

为保证整个施工项目安全、有序和高效进行，特拟定针对本施工项目的组织、安全和技术措施。

#2主变基本参数主变低压套管基本参数2、适用范围适用于神华国华惠州热电分公司本次#2主变A相低压套管更换工作。

3、引用标准神华国华惠州热电分公司《330MW电气一次检修规程》常州东芝变压器有限公司《变压器安装运行保养使用说明书》4、组织措施4.1组织机构项目负责人：袁孝敏现场技术指导：薛丰、董卫星、主变厂家（常州东芝变压器有限公司）赴现场技术支持人员1人、离相封母厂家（北京电力设备总厂）赴现场技术支持人员2人运行负责人：汤永庆工作负责人：施工单位指定安全负责人：施工单位指定工作班成员：施工单位指定（变电检修工6—10人，汽车吊司机1人，起重司索1人）4.2成员职责4.2.1项目负责人（1）负责对#2主变A相低压套管更换项目的组织、前期准备、实施、启动、总结验收和后评价工作进行总体控制及协调；（2）监督本项目的检修安全、质量、进度计划目标的有效贯彻实施，协调人力和物资采购、到货验收等检修资源；（3）负责项目施工方案的编制；（3）对检修中发现的设备重大缺陷、安全隐患等问题组织研究、解决；（4）对参加检修的各施工单位的工作进行监督和指导。

4.2.2现场技术指导（1）负责项目施工方案的审核；（2）负责现场施工安健环、作业流程、工艺质量及进度的监督与指导，确保施工过程安全、有序、高效；（3）对检修中发现的问题提供技术指导。

4.2.3 运行负责人（1）负责项目施工方案的审核；（2）负责督促、指导、验收检修工作票中所需安全和技术措施的实施与落实；（3）负责项目施工过程中需配合进行的运行操作；4.2.4工作负责人（1）项目过程施工的组织者，负责本项目的施工质量、安全检查与监督工作；（2）负责施工进度并保证施工过程中的设备和人身安全，检查施工现场安全措施的落实并向本班组全体作业人员进行安全技术交底；（3）监督作业人员遵守劳动纪律、严格按安全操作规程施工，结合实际进行安全思想教育，及时汇报施工中出现的问题等。

4.2.5安全负责人（1）负责项目作业过程中的安全、文明施工监护及监督检查工作，督促检查本班组施工人员的安全保护措施的执行情况；（2）监督现场作业人员严格按照国家安全生产的各项规章制度、操作规程及甲方相关要求进行施工。

4.2.6工作班成员（1）负责按照施工方案进行项目施工的具体实施工作，贯彻安全、质量、进度计划的实施；（2）负责按照国家安全生产的各项规章制度、操作规程及甲方相关要求进行施工。

5、技术措施5.1施工作业分工（1）常州东芝变压器有限公司负责主变的全部内部作业，并全程配合、指导套管更换工作；（2）北京电力设备总厂负责主变A相套管上方封母的切割和焊接复装工作；（3）检修承包单位负责旧套管的拆卸、新套管的修前试验、新套管的吊装、主变A相套管上方封母的吊装及作业过程中的其它全部工作。

5.2 施工工器具5.2.1惠电公司负责提供的工器具（1）施工电源；（2）主变低压套管备件；（3）真空滤油机（流量不小于6KL/H）1台；（4）干燥空气（露点<-40℃）25瓶；（5）备用变压器油（1T）；（6）施工所需脚手架及雨棚等设施的搭设。

5.2.2施工单位负责提供的工器具（1）储油罐（70T）；（2）真空泵（极限真空能力1.33Pa以下，150L/S以上）1台；（3）真空泵和滤油机配套专用软管（洁净透明）及连接法兰1套；（4）16吨汽车吊1台；（5）对新低压套管备件进行预防性试验的相关仪器仪表；（6）项目作业所需的其它工器具。

5.2.3主变厂家负责提供的工器具（1）油封胶1支；（2）人孔密封件2根；（3）低压套管密封件2根；（4）三通管路及压力表1套；（5）内部作业用必需品。

5.2.4封母厂家负责提供的工器具（1）封母切割和焊接设备一套；（2）用于封母铝导体及外壳焊接的焊条若干。

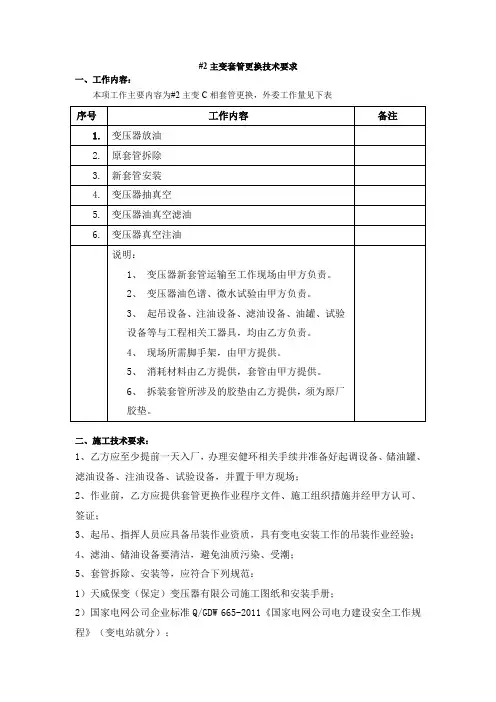

5.3施工工序5.3.1垂直段A相封母拆除（1）利用汽车吊和专用吊绳将需切割的封母外壳有效固定；（2）切除#2主变低压侧A相封母（垂直段），并将该段封母吊至地面；（3）将切割后封母断口进行有效密封，做好防雨、防潮措施。

5.3.2变压器排油（变压器充气排油管路连接参考附图）（1）打开油枕顶部放气塞，然后打开油枕上2B球阀（抽真空处），使用油桶接油，将油枕抽真空管内残油放干净，并关闭放气塞；（2）打开油枕上1B旁通球阀；将充气装置与抽真空用2B球阀处相连；（3）拆除呼吸器，安装专用三通管路及压力表；（4）将滤油机回油管路与主变下部回油球阀处相连；（5）从油枕上抽真空用2B球阀处缓缓吹入干燥空气，监视呼吸器处三通管路上压力表数值；压力表数值到达0.015MPa后开启滤油机，回油过程中持续吹入干燥空气，保持压力表上压力在0.015MPa左右（回油开始前要求本体、油罐、滤油机等必须接地可靠）；（6）回油至油箱内基本无油出来时停止回油，继续充入干燥空气保持变压器本体内压力在0.015Mpa左右。

5.3.3套管更换（1）清洁低压升高座及涉及到的工作区域；（2）打开低压升高座人孔盖板，清洁法兰面；（3）内部套管引线解除；（4）将旧套管起吊，清理套管安装的法兰面，更换新的密封件；（5）吊装新的套管，完成外部螺丝紧固及内部引线的连接；（6）对主变内部铁芯、绕组、引线、铁芯夹件等的绝缘及紧固情况进行详细检查，对无载分接开关进行检查；（7）人孔盖板封闭及紧固。

5.3.4变压器抽真空（1）使用真空软管将真空泵管路与变压器油枕上2B球阀相连接，同时确认旁通阀处于打开的状态；（2）在原呼吸器连接法兰处安装的三通阀维持原样不变；（3）上述作业完成后，打开真空泵进行抽真空作业，真空度达到133Pa时进行泄漏试验（泄漏量在13Pa/30min以下为合格），确认合格后，继续抽真空；（4）保持真空24小时（真空度＜133Pa开始计时）；（5）变压器本体抽真空期间，需要记录数据（每小时记录一次）。

5.3.5变压器真空注油（1）套管更换期间，对变压器油罐内绝缘油及备用油进行过滤，注入变压器本体前保证绝缘油化验结果满足以下要求：耐压强度50kV/2.5mm以上，微水：15uL/L以下，C2H2=0；（2）抽真空时间满足要求后，可以进行真空注油作业，注油作业过程中，需保持变压器本体真空值保持在133Pa以下（注油开始前要求本体等必须接地可靠）；（3）注油期间，滤油机流量控制在6kL/h以下，出口温度控制在50℃以下；（4）从油箱侧面注油阀（Ф50）通过滤油机进行注油，滤油机出口阀连接主变注油阀，滤油机进口阀连接储油罐；（5）当油枕油位达到30%时，变压器本体停止抽真空。

关闭旁通阀后从安装在呼吸器处的三通吹入干燥空气，破坏油囊真空直至胶囊内为常压，然后滤油机继续对变压器注油，根据油枕油位与温度曲线，将油枕油位注到合适位置；（6）注油结束后对胶囊加压至0.015MPa，在油枕顶部放气塞进行一次排气。

5.3.6变压器静放（含油密试验）及排气（1）使用压力释放阀锁紧装置锁紧压力释放阀，对胶囊加压0.035MPa，开始油密，油密时间24小时（油密时间算静置时间），重点检查更换处法兰面；（2）如变压器无渗漏，释放胶囊压力并拆除三通后安装呼吸器；（3）静放48小时后对主变上部所有放气塞进行一次排气（不包括油枕顶部放气塞）；（4）注油结束，开始计入静放时间。

5.3.7变压器修后预防性试验项目（1）绕组直流电阻；（2）绕组连同套管的绝缘电阻、吸收比或极化指数；（3）绕组连同套管的tanδ；（4）绕组连同套管的交流耐压试验；（5）铁芯及夹件绝缘电阻；（6）穿心螺栓、铁轭夹件、绑扎钢带、铁芯、绕组压环及屏蔽等的绝缘电阻；（7）局部放电试验；（8）气体继电器校验及其二次回路试验；（9）整体密封检查（在油枕顶部施加0.035MPa压力，试验持续时间24h无渗漏）。

5.3.8封母复装（1）将封母垂直段吊至主变低压侧A相升高座上方，并与原封母断口对接；（2）焊接封母导体及外壳断口，恢复两段封母的有效连接。

5.4进度安排6、安全措施6.1安全控制目标此次二号主变检修过程无习惯性违章，无不安全情况发生，无设备损坏，无人身轻伤，安全、按时、保质保量完成任务。

6.2安全管控措施（1）办理检修工作票，并检查工作票所列安全措施与运行人员所做的措施是否相符，是否适合实际作业项目的要求；（2）开工前，向全体参加作业人员交代工作票所载安全措施和作业中注意事项及人员分工、负责、监护的项目；（3）套管更换工作应选在晴天进行。

变压器器身暴露在空气中的时间必须满足如下规定：空气相对湿度不大于65%时不超过16h，空气相对湿度不大于75%时不超过12h，器身暴露时间从变压器放油时起计算直至开始抽真空为止；（4）为防止器身凝露，器身温度应不低于周围环境温度，应用真空滤油机循环加热油，将变压器加热，使器身温度高于环境温度5℃以上；（5）检查器身时应由主变厂家专人进行，着装应符合规定。

任何人员进入主变器身必须进行登记，并记录带入工器具和物件名称、数量，防止遗留在油箱内或器身上；（6）在器身内部使用临时照明时要使用带漏电保护器、36V以下的低压行灯，并检查电源线有无破损，同时根据需要考虑通风；（7）不许将梯子靠在线圈或引线上，作业人员不得踩踏线圈和引线；（8）拆卸的零部件应清洗干净，分类妥善保管，如有损坏应检修或更换；（9）对套管升高座上部管道孔盖、冷却器和净油器等上部的放气孔应进行多次排气，直至排尽，并重新密封好并擦油迹；（10）在起吊设备时必须使用合格的起重工器具，起重工具应有有效的检验合格证；（11）起重工作应分工明确，专人指挥，并有统一信号，并设专人监护。

禁止人员在重物下行走或停留；（12）起重前先拆除影响起重工作的各种连接件；（13）起吊或降落速度应均匀，掌握好重心，并在四角系缆绳，由专人扶持，使其平稳起降；（14）当套管或封母因受条件限制，起吊后不能移动而需在空中停留时，应采取支撑等防止坠落措施；（15）吊装套管时，其倾斜角度应与套管升高座的倾斜角度基本一致，并用缆绳绑扎好，防止倾倒损坏瓷件；（16）全体参修人员做到三不伤害，杜绝习惯性违章；及时纠正其他成员习惯性违章行为，积极配合工作负责人作好此次二号主变检修的安全工作；（17）当天工作结束时，要搞好现场卫生的清理，禁止将废弃物品、包布乱堆乱放并对发电机内部认真检查确认无误后方可将发电机人孔进行封堵。
