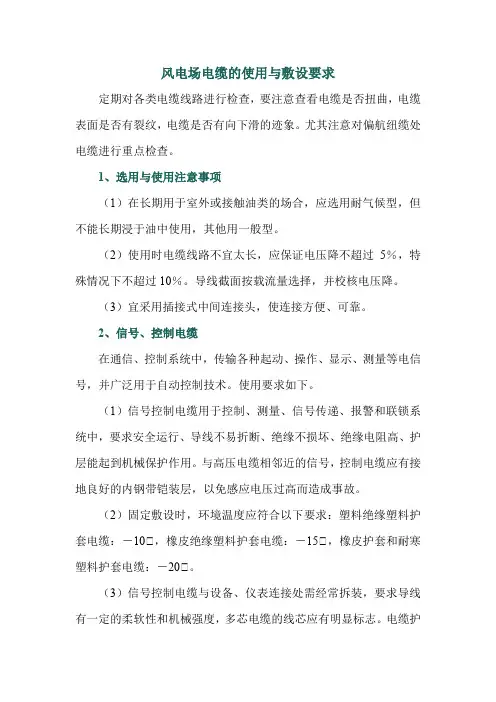

风电场电缆的使用与敷设要求定期对各类电缆线路进行检查，要注意查看电缆是否扭曲，电缆表面是否有裂纹，电缆是否有向下滑的迹象。
尤其注意对偏航纽缆处电缆进行重点检查。
1、选用与使用注意事项（1）在长期用于室外或接触油类的场合，应选用耐气候型，但不能长期浸于油中使用，其他用一般型。
（2）使用时电缆线路不宜太长，应保证电压降不超过5％，特殊情况下不超过10％。
导线截面按载流量选择，并校核电压降。
（3）宜采用插接式中间连接头，使连接方便、可靠。
2、信号、控制电缆在通信、控制系统中，传输各种起动、操作、显示、测量等电信号，并广泛用于自动控制技术。
使用要求如下。
（1）信号控制电缆用于控制、测量、信号传递、报警和联锁系统中，要求安全运行、导线不易折断、绝缘不损坏、绝缘电阻高、护层能起到机械保护作用。
与高压电缆相邻近的信号，控制电缆应有接地良好的内钢带铠装层，以免感应电压过高而造成事故。
（2）固定敷设时，环境温度应符合以下要求：塑料绝缘塑料护套电缆：－10℃，橡皮绝缘塑料护套电缆：－15℃，橡皮护套和耐寒塑料护套电缆：－20℃。
（3）信号控制电缆与设备、仪表连接处需经常拆装，要求导线有一定的柔软性和机械强度，多芯电缆的线芯应有明显标志。
电缆护套要有不延燃性和允许接触少量油污。
（4）信号电缆应有控制电容值，保证信号传递的速度，减少线路传输衰减。
（5）控制电缆按线路压降和机械强度来选择导线截面。
信号电缆应考虑线路长度和电容值。
（6）信号控制电缆要考虑备用线芯，有时为减少电缆安装根数或利用已有电缆的潜力，控制电缆可兼作传输信号用。
但信号电缆只能在控制电流较小，电压低于250V时才可兼作控制线芯用。
3、电机、电器用电缆电机用电缆的导线采用最柔软的铜芯或铝芯电缆，导线外包一层聚酯薄膜，提高了电缆的电气性能，并使导线与绝缘相对易于滑动，提高了电缆的弯曲性能，用含胶量高、综合性能好的橡皮作绝缘。
使用要求如下。
（1）电缆在低压、大电流的条件下使用，除本身发热外，还可能与被焊器材的热构件接触，要求热老化性能好，热变形小。
风力发电电缆更换专项工程施工设计方案概述本文档旨在提供风力发电电缆更换专项工程的施工设计方案。
本项目要求更换风力发电站的电缆系统，以确保电力输送的可靠性和安全性。
目标本项目的目标是完成风力发电电缆的更换，包括以下步骤：1. 确定需要更换的电缆数量和规格；2. 制定电缆更换的施工计划；3. 进行电缆更换的施工作业；4. 进行电缆系统的测试和调试；5. 完成项目验收。
施工设计方案1. 资源准备在项目开始前，确保以下资源的准备：- 所需的电缆数量和规格；- 施工所需的工具和设备；- 项目所需的人力资源。
2. 施工计划制定详细的施工计划，包括以下内容：- 工程启动时间和结束时间；- 施工过程中的关键节点；- 施工过程中的安全措施；- 施工人员的分工和职责。
3. 电缆更换施工作业按照施工计划进行电缆更换的施工作业，包括以下步骤：1. 先行准备：确保施工区域的安全，并清理工作区域；2. 拆除老旧电缆：按照安全操作规程进行老旧电缆的拆除；3. 安装新电缆：按照规范和设计要求，进行新电缆的安装；4. 进行电缆连接和接地：确保电缆的连接和接地符合标准；5. 进行绝缘测试：对安装完成的电缆进行绝缘测试，确保质量和安全；6. 进行施工记录和清理工作。
4. 电缆系统测试和调试完成电缆更换后，进行电缆系统的测试和调试，包括以下内容：- 电缆系统的导通测试；- 电缆系统的电气参数测试；- 对电缆系统的故障检测和排除；- 确保电缆系统的正常运行。
5. 项目验收完成电缆更换后，进行项目的验收工作，包括以下步骤：1. 进行项目的竣工验收；2. 编制竣工报告，并提交相关部门审核。
结论本文档提供了风力发电电缆更换专项工程的施工设计方案。
通过遵循施工计划和安全措施，我们将确保电缆更换工程的顺利进行，并保证电力系统的可靠性和安全性。
能源风电场电气专业施工方案 (一)随着环保意识的提高，风能逐渐成为新能源中重要的一部分。
风力发电所需的风电场电气施工方案一般包括以下几点：一、电缆敷设电缆敷设是风电场电气施工的重要步骤之一。
电缆敷设的质量决定了风电场电气系统的安全性和可靠性。
在敷设电缆时，要严格按照施工方案进行，避免因散乱、卷曲等现象导致电缆损坏或受压，影响系统的使用寿命和安全性。
二、电气设备安装电气设备安装包含负载开关、变压器、开关电源等。
这些设备的安装质量直接影响风电场电气系统的稳定性和可靠性。
在安装电气设备时，要严格遵守安全规程，保证操作人员的安全。
同时，要按照施工方案进行设置，避免误操作和系统故障。
三、电气系统接线电气系统接线是整个风电场电气施工的最后一步。
正确的接线方式、接线距离和电缆规格，对于风电场的电气系统安全和可靠运行至关重要。
在接线时，要特别注意避免短路、开路等故障，保证电气设备之间的电气连接正常且稳定。
四、标准和规范风电场电气施工方案需要按照GB、JB等标准和规范进行实施。
特别需要注意的是，风电场电气系统应具有可维护性和可调试性，便于及时排除故障。
五、施工人员的技术能力风电场电气施工需要拥有专业的技术工人，他们需要具备专业的知识和操作技能。
他们必须能够根据施工方案正确操作各种设备，能够及时解决各种故障，并能够保证电气设备的质量和寿命。
综上所述，风电场电气专业施工方案应该包括电缆敷设、电气设备安装、电气系统接线、标准和规范以及专业技术人员能力等方面，以保证风电场电气系统的安全和可靠运行。

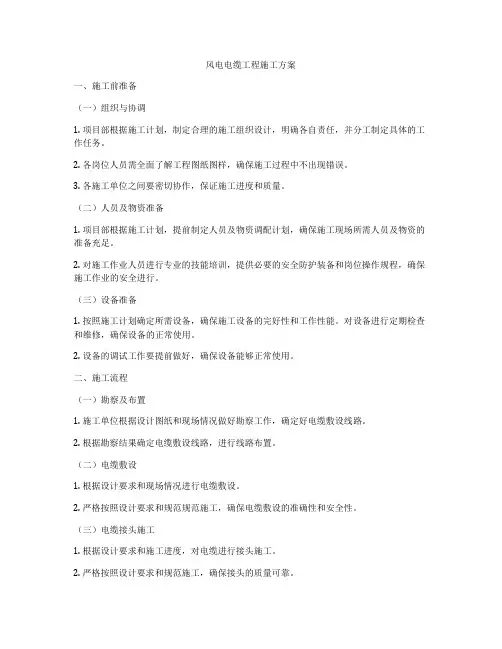

风电电缆工程施工方案一、施工前准备（一）组织与协调1. 项目部根据施工计划，制定合理的施工组织设计，明确各自责任，并分工制定具体的工作任务。
2. 各岗位人员需全面了解工程图纸图样，确保施工过程中不出现错误。
3. 各施工单位之间要密切协作，保证施工进度和质量。
（二）人员及物资准备1. 项目部根据施工计划，提前制定人员及物资调配计划，确保施工现场所需人员及物资的准备充足。
2. 对施工作业人员进行专业的技能培训，提供必要的安全防护装备和岗位操作规程，确保施工作业的安全进行。
（三）设备准备1. 按照施工计划确定所需设备，确保施工设备的完好性和工作性能。
对设备进行定期检查和维修，确保设备的正常使用。
2. 设备的调试工作要提前做好，确保设备能够正常使用。
二、施工流程（一）勘察及布置1. 施工单位根据设计图纸和现场情况做好勘察工作，确定好电缆敷设线路。
2. 根据勘察结果确定电缆敷设线路，进行线路布置。
（二）电缆敷设1. 根据设计要求和现场情况进行电缆敷设。
2. 严格按照设计要求和规范规范施工，确保电缆敷设的准确性和安全性。
（三）电缆接头施工1. 根据设计要求和施工进度，对电缆进行接头施工。
2. 严格按照设计要求和规范施工，确保接头的质量可靠。
（四）试验及验收1. 对敷设的电缆进行试验，确保电缆的使用性能。
2. 对电缆敷设工程进行验收，确保工程的质量。
三、施工安全（一）安全教育1. 安全教育工作是施工过程中非常重要的一环，项目部要加强对施工人员的安全教育，提高他们的安全意识。
2. 安全教育内容包括施工规程、安全操作规程、应急预案等。
（二）安全管理1. 项目部建立健全施工现场安全管理机制，对施工现场进行定期巡检，及时发现隐患并整改。
2. 对施工现场人员加强安全督导，要求严格遵守安全操作规程。
（三）应急预案1. 项目部制定健全安全应急预案，确保在突发事件发生时能够迅速、有效地处理。
2. 对施工人员进行应急预案的培训，确保他们能够正确、迅速地应对各种突发事件。
目录1 工程概况和主要工程量 (3)2施工总平面布置 (3)3 现场管理组织 (3)4电气专业施工方案 (4)4.1 施工组织 (3)4.2 施工现场及人员资质 (4)4.3 主要施工方法 (4)4。
4 风机内盘柜安装 (9)4.5 接地装置安装 (11)5工期进度保证措施 (12)6安全体系和保证措施 (15)1 工程概况和主要工程量1。
1 工程概况本工程为仙游九社风电场工程电气安装工程，风电场规划风机15台,装机容量共30MW.1。
2 主要工程量1）．升压变电设备及安装工程2）．发电设备（机组变压器、集电电缆线路)2 施工总平面布置施工总平面布置本着“有利施工、有利排水、节约用地、方便运输、保证安全"的原则，针对仙游九社风电工程施工场规划要求，合理规划布置在指定区域内。
2.1施工现场布置1）附件储藏针对目前风电工程,所有电气附件储藏在每台风机塔筒内。
不会导致误用附件。
2）组合场针对风电工程场地宽大和设备成套、简单的特点，不再设专门的组合场，采用就地组合就地安装的方式.3）发电机针对风电工程安装，风机位置间距比较特殊，不能采用火电供用电措施。
在每台风机安装时使用发电机带动照明及电动工具。
3 现场管理组织3。
1 施工组织机构的设置本工程实行项目经理负责制.以专业管理为施工组织主体、以资源配置为支撑，以策划与监督为保障，以文明建设为思想基础的项目管理模式，并针对本工程专门对组织机构和组织方式进行了优化。
建立明确的专业分工体系。
以职能明确、接口清晰、策划到位、指挥快捷为落脚点。
4电气专业施工方案4。
1施工组织电气专业工程质量标准“确保达标投产，争创国优工程”。
满足安装需要和必要的形象进度为宗旨，以点带面，以样板事例带动整个工程，对施工中的重点、难点和关键点，超前策划、预控和过程控制相结合，充分的施工准备、严密的专业施工组织、合理安排工序的交叉、与安装工程和其它标段密切配合、施工资料与工程同步。
风电场电气施工方案一、项目概述风电场是利用风能产生电能的设施，是可再生能源的重要组成部分。
风电场电气施工方案是为了确保电网接入和风电机组正常运行，以及保证施工质量和安全。
二、施工准备1.确定施工范围：根据风电场规划确定施工区域，并绘制详细的施工图纸。
2.采购材料和设备：根据施工图纸和规格要求，采购必要的电气设备和材料，如电缆、变压器、开关设备等。
3.组织施工人员：组织电气施工队伍，包括电气工程师、技术工人等，确保施工人员的素质和技能满足要求。
4.确定施工计划：根据项目的时间要求和工期，制定详细的施工计划，包括主要任务、工期、资源配备等。
三、施工流程1.基础施工：首先进行风电机组基础的施工，包括挖掘基坑、安装钢筋、浇筑混凝土等工作，确保基础的牢固和稳定。
2.输电线路布设：根据施工图纸，在风电场内布设电缆和输电线路，包括沟槽开挖、电缆敷设、防水、接地等工作，并进行必要的检测和调试。
3.变电站建设：建设风电场的变电站，包括安装变压器、开关设备、保护设备等，确保风电机组的接入和电力系统的正常运行。
4.风电机组安装：安装风电机组，包括升吊设备、机组安装、内部电气接线等工作，并进行必要的测试和调试，确保机组正常运行。
5.调试和运行：进行电气系统的调试和运行，包括系统接地、保护设置、并联运行等工作，确保风电场正常接入电网并满足要求。
四、施工技术要点1.施工安全：在施工过程中，要严格遵守相关安全规定，加强现场管理和安全教育，确保施工人员的安全。
2.施工质量：施工过程中，要按照质量管理体系要求进行施工，确保施工质量符合规范和要求。
3.技术指导：电气施工过程中，需要进行技术指导和检验，确保施工符合技术要求。
4.环境保护：在施工过程中，要注意环境保护，采取相应的措施，减少对周围环境的影响。
五、施工管理1.施工进度管理：根据施工计划，进行施工进度的监督和管理，及时调整和协调，确保施工按时完成。
2.质量管理：建立施工质量管理体系，制定相应的质量控制计划，进行质量检查和验收，确保施工质量达到要求。
风力发电场电缆敷设专项施工方案一、前言随着全球对可再生能源的日益关注和需求的增长，风力发电场作为一种清洁能源的重要来源，得到了越来越广泛的应用。
而在风力发电场的建设中，电缆敷设是其中一个重要的环节。
本方案旨在详细介绍风力发电场电缆敷设的流程、方法和注意事项，以确保施工的高效性和质量。
二、施工方案1. 施工准备阶段在开始风力发电场电缆敷设前，需进行一系列的准备工作，包括但不限于：- 工程现场勘测：通过实地勘测，确定电缆敷设的路线和布局。
- 设计方案编制：根据风力发电场特点，制定出电缆敷设的具体方案，包括敷设路径、敷设深度、安全隐患评估等。
- 材料准备：根据设计方案，准备好所需的电缆材料、敷设工具和设备，并进行必要的检验和试验。
2. 施工过程2.1 进行开挖工作根据设计方案，确定电缆敷设路径后，需进行开挖工作。
在开挖过程中，需要注意以下事项：- 必须根据电缆规格和要求来控制开挖的深度。
- 开挖时要防止损坏已有的电缆和管道，并保持施工区域的整洁。
2.2 进行电缆敷设开挖工作完成后，可以进行电缆敷设。
在敷设过程中，需要遵循以下原则：- 保证电缆敷设的路径和布局符合设计方案的要求。
- 尽量避免电缆的交叉和重叠，以减少故障风险。
- 电缆敷设完成后，应及时进行扣压、绝缘和保护措施，确保电缆的安全可靠性。
2.3 进行电缆连接和测试在电缆敷设完成后，需要进行电缆连接和测试。
具体步骤如下： - 根据设计方案，对相应的电缆进行连接，确保连接的牢固性和正确性。
- 进行电缆的绝缘测试和电阻测试，以验证电缆连接的质量和性能。
2.4 进行工程验收和整理在电缆敷设工作结束后，需进行工程验收和整理，以确保施工质量达标。
具体步骤如下：- 对施工过程中的数据进行整理和归档，以备后续的维护和管理。
- 进行必要的测试和检验，确保整个电缆系统的运行正常。
- 进行工程验收，与相关方进行沟通和确认，确保达到预期的效果。
三、施工注意事项1. 安全第一在风力发电场电缆敷设的整个过程中，安全是最重要的考虑因素。
XX县X山风电场工程全站电缆线路施工一般施工方案批准审核编制XX电力建设有限公司目录1、施工范围2、编制依据2.1 施工图号 2.2 标准规范3、施工准备3.1 材料设备 3.2 施工机械 3.3 技术资料 3.4 计量器具及特殊工具4、施工工序4.1 流程 4.2 工序方法5、控制点6、工艺质量标准及验收级别7、安全技术措施8、环境保护措施附表：施工安全、技术交底记录1.施工范围本施工方案适用于XX县X山风电场48MW机组电缆线路施工。
包括电缆管配置及敷设、电缆桥架安装、电缆敷设、电缆终端制作安装。
2.编制依据2.1施工图纸：2.1.1：XX勘测设计研究院图纸：电气二次线敷设清册，电器一次敷设清册。
2.2标准规范2.2.1标准:《电气装置安装工程质量检验及评定规程》（2002）DL/T5161.5电缆线路施工质量检验。
2.2.2 强条中华人民共和国《工程建设标准强制性条文》（风力工程部分）（2009年版）2.2.2规范:《电气装置安装工程电缆线路施工及验收规范》GB50168—2006；《电气装置安装工程接地装置施工及验收规范》GB50169—2006。
2.2.3安规:《电力建设安全工作规程》（风力发电厂部分） DL 5009.1-2002。
国家电网公司《基建安全管理规定》2010版3.施工准备3.1材料准备：依据经过会审过的图纸材料清单，以任务单的形式申请材料用量。
电缆管配置及敷设用材料：包括热ф50 、ф35热镀锌钢管，镀锌花角铁、管卡等；电缆桥架用材料：成套梯式桥架、槽式桥架、立柱、附件、膨胀螺栓等。
辅助梁有[10、[8镀锌槽钢等。
电缆敷设用材料：黑绑线、尼龙扎带、电缆牌、记号笔、塑料带等。
电缆终端制作安装用材料：电缆牌、镀锡铜鼻子、异形管、塑料带、绑线、尼龙扎带、塑料热缩管，专用黄绿接地线，300mm²～10mm²镀锡铜鼻子，10、35KV电缆用高压做头材料等。
3.2施工机械及工器具：20吨汽车、25吨汽车吊、电焊机、砂轮锯、弯管机、磨光机、电锤、压线钳、断线钳、锯工、斜口钳、剥线钳、尖嘴钳、“十”字螺丝刀、“一”字螺丝刀、电工刀、校线灯、验电笔、板手、线坠等。
线路光缆施工方案范本一、编制说明：1、本施工方案用来指导工程施工大唐新能源___龙胜南山风电场___kv集电线路，确保工程安全有效地施工。
2、本方案主要编制依据：（1）光纤建设施工及验收规范技术规范；（2）本工程的性质、特点以及实地考察的情况。
二、工程简介1.大唐新能源___龙胜南山风电场___kv集电线路光缆改造工程由原来的架空线路改为地埋到升压站。
三、施工措施：1、光缆敷设：穿管地埋段光缆敷设：沿原有道路进行地埋。
（2）光缆敷设：敷设的光缆沿控制电缆支架敷设并敷设顺直、绑扎牢固，不影响现有的电缆敷设工艺及观感。
（3）过路架构处光缆敷设：过路架构处光缆沿已经形成的控制电缆槽盒敷设。
在敷设前先将电缆槽盒盖板打开，按照规程敷设好光缆后再盖好槽盒盖板，保证恢复原状况；（4）光配线架上尾纤盒的___和通讯2、技术措施：（1）光缆的弯曲半径不得小于光缆外径的___倍，施工过程中不得小于___倍；（2）布放光缆的牵引力不超过光缆允许张力的___%，瞬间最大牵引力不超过光缆允许张力的___%，主要牵引力加在光缆的加强件上；（3）光缆布放时由缆盘上方放出并保持松弛弧形，光缆布放过程中无扭转，严禁打小圈、浪涌等现象发生；（4）采用人力牵引，牵引速度不大于___米/分钟；（5）布放光缆中___严密并用专人指挥及有良好的通信联络手段，严禁未经培训的人员上岗和无联络工具的情况下作业；（6）光缆布放完毕，检查光纤是否良好，光缆端头应做密封防潮处理，不得浸水；（7）在带电设备附近工作时，一定认清位置，经相关人员许可后方可进行工作；（8）在工作中如遇到不清楚的问题或有疑问的地方，及时相关人员提出，待问题清楚后方可进行工作；（9）做好线缆的标记工作，并作好施工记录。
四、安全措施1、严格按照建设与运行规定，施工前办好工作票；2、施工前开好班前会，认真分析工作中可能存在的危险点，并采取防范措施；3、工作班所有成员在工作前四个小时严禁喝酒，如有喝酒现象，工作负责人有权停止其工作；施工现场严禁吸烟；4、在带电和运行设备区域施工时，严禁靠近或触摸带电和运行设备、严禁在高压设备旁逗留、严格按照电厂安全管理规定执行；在光缆敷设时严禁破坏原有电缆的绑扎、严禁破坏原有电缆通道；5、工作前工作负责人交代清工作任务：分工、场地、范围、安全措施、注意事项等，工作班成员清楚后方可开始工作；6、进入工作现场所有工作班成员必须佩戴出入证、车辆粘贴通行证；工作人员穿工作服，戴安全帽，如有违反人员，工作负责人有权停止其工作；7、施工时正确使用工器具，电动工具保证绝缘良好，使用时戴绝缘手套；8、工作中，一切行动听从工作负责人安排，严禁违章施工。
海上风电场项目海底电缆施工方案
1主海缆敷设工艺流程:
2装缆
装缆地点为海缆生产厂家码头。
装缆时，施工船靠泊固定，可以采用电缆核桥输送电缆至施工船，并盘放在缆舱内。
如海缆选用进口产品，则考虑海缆直接在海上过驳。
电缆为托盘或线轴装盘的，采用吊机直接吊放电缆盘至施工船甲板。
3近海区域海底电缆敷埋
对于水深较大的海域，海底电缆的埋设由水力机械海缆埋设机进行。
能铺埋直径在①30Omm 以内的海底光电缆，埋设深度可在1.5m~6.0m 之间调节，最大能达到6.0m(> 铺缆船铺缆时，高压水冲击联合作用形成初步断面,在淤泥坍塌前及时铺缆,一边开沟一边铺缆，开沟与铺缆同时进行，电缆敷设时采用GPS 定位系统进行定位，牵引钢缆的敷设精度控制在拟定路由±5m 范围内。
涌试蛤收 终端电气安装 海缆冲埋固定 终蜡登升压平台施工 海中段电缆敷埋施工 始端登陆施工 施工准备 (牵引钢 缆布放、 扫海等 装缆运输
4海缆登陆
根据海上风电场2区工程220KV海底电缆路由勘查情况，登陆岸段地形平坦，水深约5m左右，可根据水深情况，海缆敷设船尽可能靠近岸边，起抛锚艇抛锚定位。
用登陆点绞车回卷钢缆，牵引海底电缆至登陆点设定位置。
海缆泡沫浮筒绑扎位置示意图泡沫浮筒Q QO o
海缆登陆示意图泡沫浮筒
海底复合缆。
XX县X山风电场工程全站电缆线路施工一般施工方案批准审核编制XX电力建设有限公司目录1、施工范围2、编制依据2.1 施工图号 2.2 标准规范3、施工准备3.1 材料设备 3.2 施工机械 3.3 技术资料 3.4 计量器具及特殊工具4、施工工序4.1 流程 4.2 工序方法5、控制点6、工艺质量标准及验收级别7、安全技术措施8、环境保护措施附表：施工安全、技术交底记录1.施工范围本施工方案适用于XX县X山风电场48MW机组电缆线路施工。
包括电缆管配置及敷设、电缆桥架安装、电缆敷设、电缆终端制作安装。
2.编制依据2.1施工图纸：2.1.1：XX勘测设计研究院图纸：电气二次线敷设清册，电器一次敷设清册。
2.2标准规范2.2.1标准:《电气装置安装工程质量检验及评定规程》（2002）DL/T5161.5电缆线路施工质量检验。
2.2.2 强条中华人民共和国《工程建设标准强制性条文》（风力工程部分）（2009年版）2.2.2规范:《电气装置安装工程电缆线路施工及验收规范》GB50168—2006；《电气装置安装工程接地装置施工及验收规范》GB50169—2006。
2.2.3安规:《电力建设安全工作规程》（风力发电厂部分） DL 5009.1-2002。
国家电网公司《基建安全管理规定》2010版3.施工准备3.1材料准备：依据经过会审过的图纸材料清单，以任务单的形式申请材料用量。
电缆管配置及敷设用材料：包括热ф50 、ф35热镀锌钢管，镀锌花角铁、管卡等；电缆桥架用材料：成套梯式桥架、槽式桥架、立柱、附件、膨胀螺栓等。
辅助梁有[10、[8镀锌槽钢等。
电缆敷设用材料：黑绑线、尼龙扎带、电缆牌、记号笔、塑料带等。
电缆终端制作安装用材料：电缆牌、镀锡铜鼻子、异形管、塑料带、绑线、尼龙扎带、塑料热缩管，专用黄绿接地线，300mm²～10mm²镀锡铜鼻子，10、35KV电缆用高压做头材料等。
3.2施工机械及工器具：20吨汽车、25吨汽车吊、电焊机、砂轮锯、弯管机、磨光机、电锤、压线钳、断线钳、锯工、斜口钳、剥线钳、尖嘴钳、“十”字螺丝刀、“一”字螺丝刀、电工刀、校线灯、验电笔、板手、线坠等。
3.3技术资料：施工中主要依据的技术资料有：设计院设计的图纸、图纸会审纪要及工程联系单、技术核定单，施工过程中应认真作好安装记录，施工完毕后应及时填写相应的验评单等。
3.4计量器具及特殊工具：盘尺、盒尺、水平尺、2500V兆欧表、500V兆欧表等。
3.5人员配置：3.7工序交接3.7.1 电缆管敷设前，施工场地腾空并清理干净，无障碍物。
3.7.2验收土建施工的电缆沟以及电缆夹层，满足安装条件并经过验收合格后方可进行施工。
3.7.3电缆桥架施工完后，经班组自检、队里复检合格后方可进行电缆敷设工作。
3.7.4电缆敷设完后、排列整理后并经验收合格后方能进行电缆做头接线工作。
3.7.5每天工作完成后，应工完、料净、场地清。
3.8其它3.8.1施工场地应平整、无杂物，保持整洁。
3.8.2施工道路畅通，不得乱堆乱放，随意堵塞交通要道。
3.8.3施工水源、电源引设到位，满足施工要求。
3.8.4 施工电源、等力能供应已具备施工条件，且铺设整齐符合安全作业要求。
4.施工工序4.1施工工序：(见下页)4.2工序方法：4.2.1电缆管敷设安装1）依照施工图纸及现场实际情况，检查土建条件是否具备电气安装条件，确定电缆管的位置、路径、数量、管径及高度。
如有疑问，可通过工程联系单的形式与业主、监理联系。
2）实地测量所敷设电缆管尺寸，包括长度、高度、转弯位置及角度等。
3）电缆保护管的加工弯制。
（1）根据长度需要，合理搭配使用电缆管，以减少材料的浪费。
（2）电缆管弯制采用弯管机冷弯，模具型号与所弯制电缆管尺寸搭配。
（3）电缆管弯曲半径不小于管径的10倍，且应不小于所穿电缆的允许弯曲半径，在不受现场其它条件限制的地方弯曲半经应尽量大一些，一般情况下电缆管的弯曲角度不得小于90°。
每根电缆管最多不超过三个弯头，直角弯不超过两个。
（4）加工好的电缆管不能有裂纹及显著的凹瘪现象、镀锌层无脱落，其弯扁程度不宜大于管子外径的5％，管口光滑无毛刺。
4）电缆管的连接（1）金属电缆管一般不宜直接对口焊接，应采用大一级的短套管焊接，套管的长度不能小于其连接管外径2.2倍，套管两端应焊接牢固，密封良好，电缆管两管口应对准，无偏差，以防水和泥浆渗入。
（2)硬质塑料管一般采用直径配套的套管套接。
套管的长度为连接管外径的1.5—3倍，在套接面上涂以胶合剂粘牢密封，套管两端应封焊。
5)电缆管的敷设。
(1)对于明敷在墙上、柱子上及楼板的电缆管，为了敷设金属软管，电缆管应与墙或柱之间有一定间隙，应先用电锤在找正后的电缆管两侧和上下各打一膨胀螺栓固定，然后用角铁头反扣住膨胀螺栓与膨胀螺栓焊牢，电缆管与镀锌花角铁用U形卡固定，电缆管固定点间距离设计无规定时，间距不宜超过3m。
(2)对于地下埋设的电缆管，其埋设深度不做硬性规定（跨路处除外），但一般不应小于700mm。
且应有不小于0.1％的排水坡度，对于穿工业管沟的电缆管，一定要穿过沟底敷设，并伸出沟两边500 mm以上，多根电缆管时，应做好电缆管位置的记录。
(3)对于穿基础的电缆管，应在灌浆前敷设完毕。
一般情况下，严禁在已完的土建结构上，打孔敷设电缆管，应与土建单位协调施工。
(4)引到设备的电缆管管口的位置应便于电缆连接，多根电缆管时，电缆管管口应排列平齐、一致，横平竖直、间隔均匀，并且管与管之间的间隙均匀一致。
(5）电缆管弯头必须敷设于地下，地上部分不允许有接头。
(6)所埋电缆管应妥善接地，接地线应单独引到主接地网，不能串接。
(7)电缆管内不能有残留物及积水，埋管完毕，管口应用破布等物封堵好。
(8)电缆管与热力管道或热力设备平行敷设时，不应敷设于热力管道上部且与热力管道的距离要大于1米，与热力管道交叉时，不应小于0.5米，与保温层平行敷设时，距离要大于0.5米，交叉敷设时。
距离要大于0.2米。
(9)现场浇楼板用钢模板施工时，穿过楼板的L形、U形、S形电缆埋管无法施工时，则可采用预埋大一号的套管，再穿管敷设电缆，楼板下直线段电缆保护管可经吊钩固定，对于小于ф25的埋管可直接在楼板面粉刷层中敷设。
4.2.2电缆桥架安装1）施工图纸到位后，首先应进行图纸自审，其次应进行多方图纸会审，有问题写技术核定单或工程联系单。
2）验收土建施工的电缆沟以及电缆夹层，满足安装条件并经过验收合格后方可进行施工。
3）检查预埋件的通长扁钢，应满足扁钢成为电气通路，并至少有两处与主接地网连接。
当预埋扁钢不能满足连通要求时，应将它们的两边都与主接地网连接。
接地扁钢搭接面长度为扁钢宽度的2倍，且三棱边满焊牢固。
4）立柱安装(1)根据现场实际环境确定一段直线距离，先确定直线段两端的立柱位置，然后用细线绷直找出整段直线距离立柱的水平。
(2)在预埋件上焊接角铁，使立柱做明显接地，且接地良好。
然后固定每个立柱。
立柱的垂直度用线坠和直尺测量，立柱安装要垂直牢固，且横平竖直。
焊接处要敲掉焊渣，刷银粉漆。
(4)垂直托架的立柱之间的距离一般为1.5m，转弯处可缩短跨距。
5)托臂(横担）安装(1)根据设计图纸确定桥架层间间距、托臂型号。
(2)根据桥架的标高，每一层先确定两个托臂的位置并固定牢固，然后用细线绳绷直找出每一层托臂的水平，使各层间的托臂应在同一水平上，其高低偏差不大于5mm，左右偏差不大于5mm。
(3)托臂安装，连接牢固可靠。
6）桥架安装（1）应按厂家说明书进行组合固定，其组合场所在就地进行；（2）桥架连接处离支吊架的距离不宜大于500mm，连接板的螺栓应紧固，螺母位于托盘的外侧；（3）安装电缆桥架时，当桥架与机务管道或土建坡度发生碰撞时，可适当地将托架上移或下移，但必须保证最上层桥架距建筑物顶部300mm以上。
（4）电缆桥架的直线段超过30米时要装设伸缩节，伸缩节型式可以定为超过30m时将桥架断开，或者将桥架的联板螺丝孔做成长形（约40 mm）孔；（5）对安装好的电缆桥架进行校正，保证水平、垂直偏差均不大于5mm；（6）电缆桥架在每个支持点，均上压板固定，螺栓由槽内向外穿；7）班组自检后申请二级验收。
4.2.3电缆敷设1）施工准备（1）技术准备：①电缆桥架布置认真审阅图纸，结合现场实际情况，将设计不合理地方及时提出来。
电缆敷设工艺的好坏，与电缆桥架布置是否合理，有很大关系。
如果通道不合理，势必造成电缆敷设混乱，交叉多，甚至堵死通道，致使电缆敷设无法正常进行。
②电缆敷设图仔细查看，确认设备位置，查看电缆的最佳途径，确保准确、到位，并查看电缆管是否有漏埋，电缆管型号和电缆是否匹配。
并对照图纸与现场、尤其与是其他专业配合时出现的问题，应及时反映，并应有书面见证材料。
③电缆清册认真校对清册中每根电缆长度、型号、规格，必要时，进行现场实际测量。
（2）技术资料准备对施工图纸中的设计问题，及时以设计变更单或工程联系单的形式反馈到施工第一线，特别是设计接口问题尤应引起注意。
（3）编制敷设计划按照网络节点，认真编制电缆敷设计划，首先要满足受电，将受电电缆敷设计划通盘考虑，而且还要考虑到受电后分部试运先投运的电缆，并且在电缆敷设前，把电缆清册在通道中每一批电缆重新排序，确认出合理、无交叉的路径。
（4）核对电缆到货情况要求对仓库到货的电缆认真盘点，核对电缆型号、规格、长度是否和设计一致，对一些定长电缆要认真检查，核对其长度是否和材料计划一样，出现问题要及时提出，以免延误工期。
对电缆的外观检查，查看是否有损伤及截面是否符合要求，对电缆的绝缘进行检测和试验，分析能否使用，不能用要及时提出，避免造成不必要的返工。
（5）对公用通道的划分对于35kV、10KV、380V动力及控制电缆，敷设前对通道进行合理分配，在复杂地段做出层间标识，避免强占通道，造成电缆分布不均。
（6）排列出整批电缆的敷设顺序，在重要地段处应有断面图，张贴在施工现场。
（7）正式电缆牌按规定内容统一规范，在规定部位正确悬挂。
2）施工机械及辅助性设施：（1）汽车、吊车。
（2）放线架五对，并检查是否牢固，转动部分是否灵活、无锈蚀，确保牢固灵活后，方可使用。
（3）断线器两个，锯弓两把，老虎钳三把。
3）人员准备：（1）所有参加敷设人员，必须熟悉现场，并进行岗前培训，持证上岗。
（2）人员根据电缆的长短、电缆的型号，所需要的数量不定，一般需要10-60人。
（3）所有敷设人员必须服从指挥，听从统一信号，严禁自作主张乱拉、乱放电缆，在重要地段设专人负责。
（4）参加人员必须具备电缆敷设的基本常识，掌握质量要求。
4）材料准备：将所需的消耗性材料，提前半月将计划报到供应科购买，包括临时绑扎用的铁丝、黑绑线、尼龙扎带、电缆牌、记号笔、塑料带等。
